Notice Vevor MYJG150W - page 85
85 / 130
Prosze wybrac swoj jezyk i podac email: wyslemy specjalnie przetlumaczona wersje.
Rodzaj produktu Zasilacz do lasera CO2
Marka Vevor
Model MYJG150W
Napięcie wejściowe AC 100-240 V, 50/60 Hz
Maksymalny prąd wyjściowy 36 mA
Wydajność 91%
Ochrona przed przeciążeniem prądowym 130% maksymalnego prądu
Ochrona przed otwartym obwodem Tak (krótki czas)
Chłodzenie Wentylator
Temperatura pracy -30 °C do +65 °C
Wilgotność względna 20% do 85% RH (bez kondensacji)
Rezystancja izolacji ≥50 MΩ (DC500V)
Odporność na wibracje Amplituda 0,5 mm, częstotliwość 10-55 Hz, 3 osie, 3 godziny
MTBF ≥30 000 godzin
Test starzenia 12 godzin w 60 °C, 500 cykli włącz/wyłącz po 7 sekund
Sterowanie laserem TTL wysoki/niski, PWM (20-50 kHz), analogowy 0-5 V
Ochrona przepływu wody Tak (wyłącznik ochronny)
Uziemienie Obowiązkowe (gniazdo trójbolcowe)
Interfejs sprzężenia zwrotnego Tak (do sterowania w pętli zamkniętej)
Wymiary Nie określone w instrukcji
Waga Nie określono

Często zadawane pytania - MYJG150W Vevor

Jakie typy sygnałów sterujących są akceptowane przez zasilacz MYJG150W?
Zasilacz akceptuje sygnał TTL (wysoki lub niski), sygnał PWM (20-50 kHz, cykl pracy 5V) oraz sygnał analogowy 0-5 V do regulacji mocy lasera.
Jak podłączyć rurę lasera do zasilacza?
Podłącz wysokie napięcie (HV+) do anody rury lasera CO2 (reflektor). Obwód prądowy (zacisk ujemny) podłącz do katody (wyjście lasera) przez amperomierz.
Jakie jest wymagane napięcie wejściowe?
Zasilacz działa na wejściu AC 100-240 V, 50/60 Hz.
Czy zasilacz ma ochronę przed przeciążeniem prądowym?
Tak, jest chroniony na 130% maksymalnego prądu wyjściowego.
Czy można używać zasilacza bez podłączonej rury lasera?
Tak, krótko: obsługuje otwarty obwód przez krótki czas dzięki wbudowanej ochronie, ale nie zaleca się pozostawiania wyjścia wysokiego napięcia otwartego.
Jak sprawdzić, czy zasilacz działa prawidłowo?
Dioda LED 'LASER' świeci się, gdy laser strzela. Jeśli dioda LED świeci, ale rura lasera nie zapala się, rura jest prawdopodobnie uszkodzona. Dioda LED 'P' wskazuje aktywną ochronę, a 'L' obecność sygnału TTL.
Jakie środki ostrożności są niezbędne?
Rura lasera musi być stale chłodzona wodą. Wyjście wysokiego napięcia nigdy nie może być otwarte. Używaj gniazda z uziemieniem i zapewnij ścisłe uziemienie obudowy.
Czy zasilacz jest kompatybilny ze wszystkimi rurami lasera CO2?
Został zaprojektowany jako kompatybilny z rurami lasera CO2 różnych producentów, dzięki prostym portom sterującym i automatycznemu wykrywaniu.
Jaka jest zalecana temperatura pracy?
Temperatura otoczenia powinna wynosić od -10 °C do +40 °C do normalnego użytkowania, chociaż urządzenie obsługuje -30 °C do +65 °C.
Gdzie mogę znaleźć pomoc techniczną lub gwarancję?
Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancyjny.

Pytania użytkowników dotyczące MYJG150W Vevor

0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.

Zadaj nowe pytanie dotyczące tego urządzenia

Twój e-mail pozostaje prywatny: służy tylko do powiadomienia Cię, jeśli ktoś odpowie na Twoje pytanie.

Brak pytań. Zadaj pierwsze pytanie.

Pobierz instrukcję dla swojego Zasilanie elektryczne w formacie PDF za darmo! Znajdź swoją instrukcję MYJG150W - Vevor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. MYJG150W marki Vevor.

INSTRUKCJA OBSŁUGI MYJG150W Vevor

Wsparcie techniczne i E-gwarancja Certyfikat www.vevor.com/support

LASER ZASILANIE UŻYTKOWNIK PODRĘCZNIK

MODEL: MYJG 40W, MYJG 60W, MYJG 80W, MYJG 100W, MYJG 150W,

Nadal jesteśmy zaangażowani w zapewnianie Ci narzędzi w konkurencyjnej cenie. "Ratować Połowa", "Połowa ceny" lub inne podobne wyrażenia używane przez nas przedstawiają szacunkowe oszczędności, jakie możesz uzyskać, korzystając z zakupu niektórych narzędzi

od nas w porównaniu do głównych najlepszych marek i niekoniecznie mają na myśli pokrycie wszystkich kategorii narzędzi oferowanych przez nas. Jesteś uprzejmie proszony o ostrożne sprawdzenie

kiedy składasz u nas zamówienie, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Vevor MYJG150W - LASER ZASILANIE UŻYTKOWNIK PODRĘCZNIK - 1

(Zdjęcie ma charakter poglądowy, proszę odnieść się do rzeczywistego obiektu)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Proszę, skontaktuj się z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja, proszę przeczytać wszystkie instrukcje w podręczniku

ostrożnie przed uruchomieniem. VEVOR zastrzega sobie prawo jednoznacznej interpretacji naszej instrukcji obsługi. Wygląd produktu powinien podlegać

produktowi, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy

informować Cię ponownie, jeśli istnieją jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Najważniejsze cechy:

Ten produkt jest udanym, wysoko wydajnym, wysokoczęstotliwościowym szybkim

zasilaczem do laserów CO2, o małych rozmiarach i niskiej wadze, łatwym do pracy z wydajnością dopasowaną do laserów. Może być bezpośrednio podłączony

do lasera, oszczędzając nieporęczne i poważne ogrzewanie oporowe. Ten zasilacz może sprawić, że laser CO2 będzie łatwy w użyciu, wykorzystując pełną wydajność lasera CO2, poprawiając efektywność konwersji i przedłużając żywotność lasera.

Kluczowe informacje techniczne - parametry:

  1. Napięcie wejściowe: AC 100-240 V
  2. Szybkość reakcji: ≤ 1 ms. Sterowanie przełącznikiem poziomu TTL: skuteczny poziom może być wysoki lub niski do wyboru.
  3. Wyłącznik zabezpieczający: może być używany do wykrywania wody, ochrony lasera, zabezpieczenia przy otwieraniu obudowy itp.
  4. Regulacja mocy lasera: (1) Prąd wyjściowy zasilania lasera jest regulowany przez miernik mocy. (2) Kontrolowany przez PWM (poziom TTL).
  5. Interfejs sprzężenia zwrotnego: Sam zasilacz może mieć interfejs sprzężenia zwrotnego i może być używany do sterowania w pętli zamkniętej w celu sprawdzenia rzeczywistego prądu roboczego lasera.
  6. Środowisko użytkowania: Temperatura (od -10 do 40 stopni C), wilgotność: ≤ 85%.

Instrukcje do użytku:

  1. Podłączenie tuby laserowej: Wysokie napięcie (HV+) z zasilania lasera musi być podłączone do anody (pełnego reflektora) rury laserowej CO2. Obwód prądowy zasilacza laserowego jest podłączony do katody (wyjście lasera) lampy laserowej CO2 poprzez miernik prądu (lub bezpośrednio).
  2. Podłączenie sygnału sterującego: W formie 1 (lub formie 2) linia sygnałowa jest niezawodnie podłączona do końca sterującego zasilacza lasera.
  3. Sygnał sterujący Wejście: Jak pokazano na rysunku 3, sygnał DAC lub TTL z komputera zewnętrznego jest podłączony do zasilacza lasera w razie potrzeby i steruje mocą wyjściową tuby laserowej.
  4. Wybór napięcia: Zasilacz lasera wymaga zasilania 100-240 V, 50/60 Hz.
  5. Dodatkowe funkcje: Zasilacz lasera ma zestaw wyłączników ochronnych zabezpieczających przed przepływem wody, gdy obudowa jest otwarta, itp.

Ważne uwagi:

  1. Ta rura laserowa musi być chłodzona wodą podczas pracy!
  2. Wyjście wysokiego napięcia nie może być otwarte! (Dodatni i ujemny koniec wyjścia wysokiego napięcia muszą być odpowiednio podłączone do dodatniego i ujemnego końca lasera).
  3. Wewnętrzny zasilacz został zaprojektowany tak, aby rozładować każdy

ładunek resztkowy po wyłączeniu, ale zazwyczaj może to potrwać do dwóch sekund. Jednak ze względów bezpieczeństwa nadal należy uważać na porażenie prądem! (Wymagania bezpieczeństwa izolacji dla wysokiego napięcia 40 kV muszą być zagwarantowane na obu końcach wyjścia wysokiego napięcia).

  1. Zasilacz lasera musi być podłączony do gniazdka z bolcem uziemiającym. Obudowa musi być ściśle uziemiona, aby uniknąć porażenia prądem.

Schematy okablowania zasilaczy laserowych i laserów:

Vevor MYJG150W - Ważne uwagi: - 2

Znaczenie i funkcja terminala sterującego:

TTL-H WejścieTTL - L WejśoKontrola Wejście ( D C )Laser wyjście
OtwarteNiski (<0,3 V)0-5VPmin-Pmaks.
Wysoki (>3V)0-5V0
Niski (<0,3 V)Otwarte0-5V0
Wysoki (>3V)0-5VPmin-Pmaks.
Ochrona Interfejs0-5V0

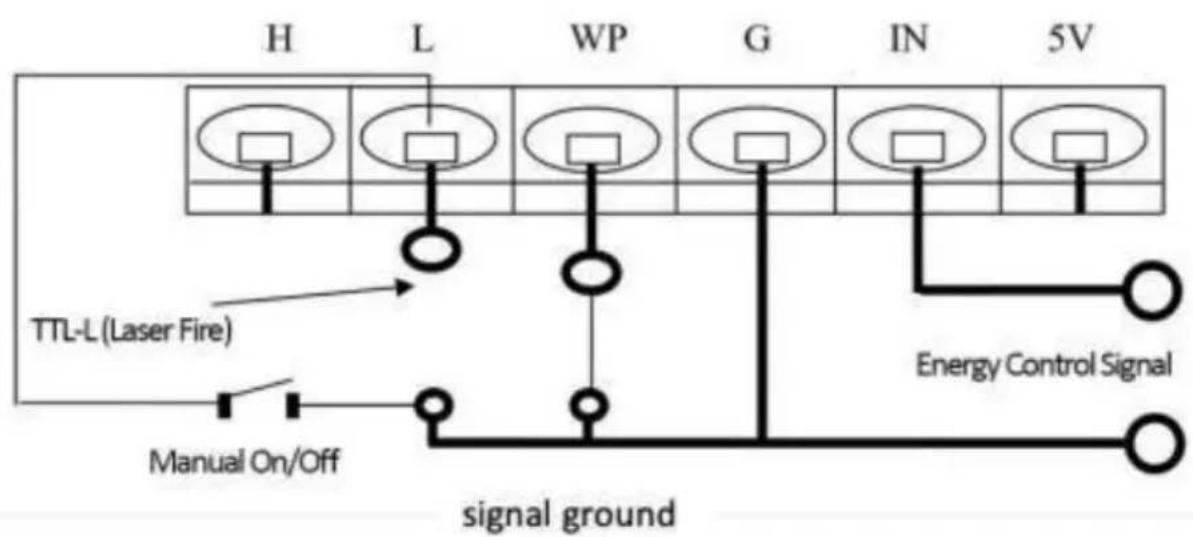

Schemat połączeń sygnału TTL niskiego poziomugraph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Anmeter"] D --> E["Cathode"] E --> F["Anode"] F --> G["High voltage."] G --> H["Laser power"] H --> I["Machine Ground"] H --> J["1 2 3 4 5 6"] H --> K["The control end"] style A fill:#f9f,stroke:#333 style B fill:#ccf…

Uwaga: Istnieją dwa sposoby kontrolowania sygnałów energetycznych:

  1. Generator impulsów PWM: (częstotliwość lasera) intensywność od 20kHz do 50kHz, stosunek 5V powietrze-powietrze.
  2. Analog 0-5V

Schemat połączenia sygnału TTL wysokiego poziomu:graph TD A["Cooling water in"] --> B["CO2 Laser"] B --> C["Laser output"] B --> D["Anode"] D --> E["High voltage."] E --> F["Laser power"] F --> G["Machine Ground"] F --> H["1 2 3 4 5 6"] F --> I["Ammeter"] I --> J["Laser output"] F --> K["The control end"] L["TTL-H (Laser Fire)"] --> M["Manual On/O…

Uwaga: Istnieją dwa sposoby kontrolowania sygnałów energetycznych:

  1. Generator impulsów PWM: (częstotliwość lasera) intensywność od 20kHz do 50kHz, stosunek 5V powietrze-powietrze.
  2. Analog 0-5V

MINGYU LASER MODELE ZASILACZAVevor MYJG150W - Ważne uwagi: - 6

L-: Rura lasera (-)

FG: Uziemienie

AC:110V/220V

ModelStrony listazdjęcie
MYJG40Wpołączenie terminalVevor MYJG150W - Ważne uwagi: - 7
MYJG60W/80W/100W/150Wpołączenie zacisk *2 Wysokie nącie mo linie*1Vevor MYJG150W - Ważne uwagi: - 8

Nowa stajnia zasilacz laserowy zdjęcie i montaż (rozmiar W mVevor MYJG150W - Ważne uwagi: - 9

Zasilacz laserowy Główny Cechy:

Nowy stabilny zasilacz laserowy, największe cechy: używać z modułowa konstrukcja automatyczne wykrywanie sygnału mocy lasera, automatyczne wykrywanie ochrony przed wodą!

Otwory montażowe są wszystkie takie same i pasują do linii roślin instalacja. zastosowanie układu przełączającego półmostkowego o zerowym prądzie, dzięki czemu moc

dostarczać ma wysoką wydajność, szybką szybkość reakcji i Jest łatwy do w integrate. Obsługuje tuby laserowe różnych producentów.

Sterowanie portem jest proste, można używać albo wysoki Lub Niski poziom sygnały. TTL poziom może kontrolować laser start, zatrzymywać się,

Jednocześnie zainstalowany jest wyłącznik zabezpieczający przed awarią, który wykrywa, czy zewnętrzne systemy wodne, wentylacyjne itp. działa prawidłowo.

Możliwość kontrolowania regulacji mocy lasera pomiędzy 0 l 5V analog sygnały lub sygnałów PWM Rozmiar laser moc.

Zasilacz posiada funkcję zabezpieczenia przed rozwarciem obwodu: zasilacz może pracować na otwartym obwód na krótki czas, gdy zabezpieczenie jest dobrze uziemione państwo, co zapobiega uszkodzeniu zasilacza lasera z powodu ten pękający z laser rura.

Test starzenia fabrycznego: Każdy zasilacz jest testowany pod Pełny obciążenie Na A wysoki temperatura 60 stopni, 12-godzinny test starzenia, 7 sekund i zasilanie włączony i wyłączony 500 czasy.

Definicje terminali, Diody LED i wykrywanie mocy instrukcje:

Vevor MYJG150W - Zasilacz laserowy Główny Cechy: - 1

Stan zasilania Ślepia:

(LASER) Światła, gdy Laser jest Ostrzał: Jeśli światło jest włączone i Tube tak nie pożaru, wówczas pęka tuba laserowa. Jeśli lampa laserą jest wystrzeliwana, to moc lasera dostarczać Jest normalna.

(P) Światła, gdy Obwód zabezpieczający działa (L) Świeci się, gdy przełącznik testowy jest włączony Naciśnięty lub sy TTL jest obecny

Parametry techniczne:

ModelMYJG40WMYJG60WMYJG80WMYJG100WMYJG150W
WejściePrąd zmienny 100-240 V 50/60 Hz
Maksymalny prąd wyjściowy20mA23mA25mA28mA36mA
Efektywność.91%
Przelewowy ochrona130% maksymalnego prądu
Otwarta droga ochronaTak (krótki czas)
Struktura.Chłodzony wentylatorem
Operacyjny temperatura-30 °C +65 °C
Wilgotność względna.20 do 85% Prawidłowy (NIE rosa)
Rezystancja izolacji≥50MΩ ( prąd stały 500 V )
Odporność na wibracjiAmplituda 0,5 mm częstotliwość 10 do 55H z 3D kierunek godziny
Brak przestojów MTBF≥30 000 godzin
WyłączTest mocy dla 7towary drugiej jakości500 razy

Producent: Shanghaimuxinmuyeyou xiangongsi

Adres: Shuangchenglu 803 nong 11 hao 1602A-1609 shi,

Baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SHAOO PTY LTD., 1 ULICA ROKEVA W

TEASTWOOD Nowa Południowa Walia 2122 Australia

Importowany do Stanów Zjednoczonych: Sanven Technologia Sp. z o.o.,

Apartament 250, 9166 Anaheim Miejsce, Rancho Cucamonga, Kalifornia

91730

ECREP

E-CrossStu GmbH

Moguncja Landstrasse 69, 60329 Frankfurt nad Menem.

UKREP

YH ORDYNACYJNY OGRANICZONY.

C/O YH Ordynacyjny Ograniczony Biuro 147, Centurion

Dom, Londyn Droga, Staines-upon-Thames, Surrey

TW18 4AX
