INSTRUKCJA OBSŁUGI MYJG100W Vevor
Wsparcie techniczne i E-gwarancja Certyfikat www.vevor.com/support
LASER ZASILANIE UŻYTKOWNIK PODRĘCZNIK
MODEL: MYJG 40W, MYJG 60W, MYJG 80W, MYJG 100W, MYJG 150W,
Nadal jesteśmy zaangażowani w zapewnianie Ci narzędzi w konkurencyjnej cenie. "Ratować Połowa", "Połowa ceny" lub inne podobne wyrażenia używane przez nas przedstawiają szacunkowe oszczędności, jakie możesz uzyskać, korzystając z zakupu niektórych narzędzi
od nas w porównaniu do głównych najlepszych marek i niekoniecznie mają na myśli pokrycie wszystkich kategorii narzędzi oferowanych przez nas. Jesteś uprzejmie proszony o dokładne sprawdzenie
przy składaniu u nas zamówienia, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.
(Zdjęcie ma charakter poglądowy, proszę odnieść się do rzeczywistego obiektu)
POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Proszę, skontaktuj się z nami:
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
To jest oryginalna instrukcja, proszę przeczytać wszystkie instrukcje w podręczniku
uważnie przed uruchomieniem. VEVOR zastrzega sobie prawo jednoznacznej interpretacji naszej instrukcji obsługi. Wygląd produktu powinien podlegać
produktowi, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy
informować Cię ponownie, jeśli wystąpią jakiekolwiek aktualizacje technologiczne lub oprogramowania naszego produktu.
Najważniejsze cechy:
Ten produkt jest udanym, wysoko wydajnym, wysokoczęstotliwościowym szybkim
zasilaczem do laserów CO2, o małych rozmiarach i niskiej wadze, łatwym do pracy z wydajnością dopasowaną do laserów. Może być bezpośrednio podłączony
do lasera, oszczędzając nieporęczne i poważne ogrzewanie oporowe. Ten zasilacz może sprawić, że laser CO2 będzie łatwy w obsłudze, wykorzystując pełną wydajność lasera CO2, poprawiając efektywność konwersji i przedłużając żywotność lasera.
Kluczowe informacje techniczne - parametry:
- Napięcie wejściowe: AC 100-240 V
- Szybkość reakcji: ≤ 1 ms. Sterowanie przełącznikiem poziomu TTL: skuteczny poziom może być wysoki lub niski do wyboru.
- Wyłącznik zabezpieczający: może być używany do wykrywania wody, ochrony lasera, zabezpieczenia przy otwieraniu obudowy itp.
- Regulacja mocy lasera: (1) Prąd wyjściowy zasilania lasera jest regulowany przez miernik mocy. (2) Kontrolowany przez PWM (poziom TTL).
- Interfejs sprzężenia zwrotnego: Sam zasilacz może mieć interfejs sprzężenia zwrotnego i może być używany do sterowania w pętli zamkniętej w celu sprawdzenia rzeczywistego prądu roboczego lasera.
- Środowisko użytkowania: Temperatura (od -10 do 40 stopni C), wilgotność: ≤ 85%.
Instrukcje do użytku:
- Podłączenie tuby laserowej: Wysokie napięcie (HV+) z zasilania lasera musi być podłączone do anody (pełnego reflektora) rury laserowej CO2. Obwód prądowy zasilacza laserowego jest podłączony do katody (wyjścia lasera) lampy laserowej CO2 poprzez miernik prądu (lub bezpośrednio).
- Podłączenie sygnału sterującego: W postaci 1 (lub postaci 2) linia sygnałowa jest niezawodnie podłączona do końca sterującego zasilacza lasera.
- Sygnał sterujący Wejście: Jak pokazano na rysunku 3, sygnał DAC lub TTL z komputera zewnętrznego jest podłączony do zasilacza lasera w razie potrzeby i steruje mocą wyjściową tuby laserowej.
- Wybór napięcia: Zasilacz lasera wymaga zasilania 100-240 V, 50/60 Hz.
- Dodatkowe funkcje: Zasilacz lasera ma zestaw wyłączników ochronnych zabezpieczających przed przepływem wody, gdy obudowa jest otwarta, itp.
Ważne uwagi:
- Ta rura laserowa musi być chłodzona wodą podczas pracy!
- Wyjście wysokiego napięcia nie może być otwarte! (Dodatni i ujemny koniec wyjścia wysokiego napięcia muszą być odpowiednio podłączone do dodatniego i ujemnego końca lasera).
- Wewnętrzny zasilacz został zaprojektowany tak, aby rozładować każdy
ładunek resztkowy po wyłączeniu, ale zazwyczaj może to potrwać do dwóch sekund. Jednak ze względów bezpieczeństwa nadal należy uważać na porażenie prądem! (Wymagania bezpieczeństwa izolacji dla wysokiego napięcia 40 kV muszą być zagwarantowane na obu końcach wyjścia wysokiego napięcia).
- Zasilacz lasera musi być podłączony do gniazdka z bolcem uziemiającym. Obudowa musi być ściśle uziemiona, aby uniknąć porażenia prądem.
Schematy okablowania zasilaczy laserowych i laserów:
Znaczenie i funkcja terminala sterującego:
| TTL-H Wejście | TTL - L Wejśo | Kontrola Wejście ( D C ) | Laser wyjście |
| Otwarte | Niski (<0,3 V) | 0-5V | Pmin-Pmaks. |
| Wysoki (>3V) | 0-5V | 0 | |
| Niski (<0,3 V) | Otwarte | 0-5V | 0 |
| Wysoki (>3V) | 0-5V | Pmin-Pmaks. | |
| Ochrona Interfejs | 0-5V | 0 | |

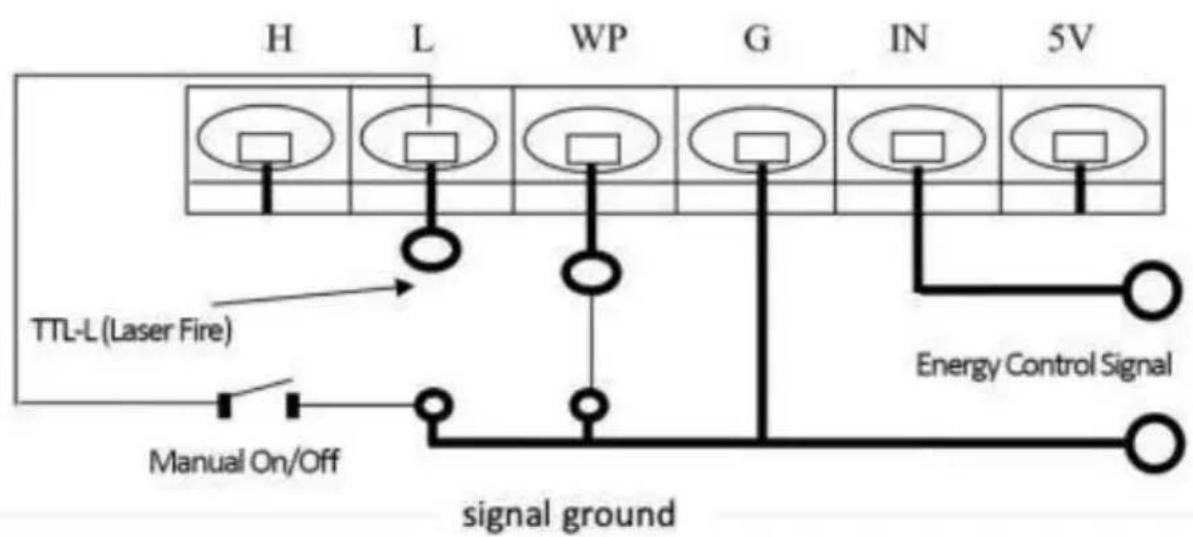

Schemat połączeń sygnału TTL niskiego poziomu![graph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Anmeter"] D --> E["Cathode"] E --> F["Anode"] F --> G["High voltage."] G --> H["Laser power"] H --> I["Machine Ground"] H --> J["1 2 3 4 5 6"] H --> K["The control end"] style A fill:#f9f,stroke:#333 style B fill:#ccf…](/content/2026/04/736055/images/58ecd7c42dee87ac4155cfdf43c12bc0713a8bd2a3caddc2a6715eac1416dd75.jpg)
Uwaga: Istnieją dwa sposoby kontrolowania sygnałów energetycznych:
- Generator impulsów PWM: (częstotliwość lasera) intensywność od 20kHz do 50kHz, stosunek 5V powietrze-powietrze.
- Analog 0-5V
Schemat połączenia sygnału TTL wysokiego poziomu:![graph TD A["Cooling water in"] --> B["CO2 Laser"] B --> C["Laser output"] B --> D["Anode"] D --> E["High voltage."] E --> F["Laser power"] F --> G["Machine Ground"] F --> H["1 2 3 4 5 6"] F --> I["Ammeter"] I --> J["Laser output"] F --> K["The control end"] L["TTL-H (Laser Fire)"] --> M["Manual On/O…](/content/2026/04/736055/images/ceb90d6a956b52d22868c455b83ea793d77a195671929001ef1f3b8aecfe82d7.jpg)
Uwaga: Istnieją dwa sposoby kontrolowania sygnałów energetycznych:
- Generator impulsów PWM: (częstotliwość lasera) intensywność od 20kHz do 50kHz, stosunek 5V powietrze-powietrze.
- Analog 0-5V
MINGYU LASER MODELE ZASILACZA
L-: Rura lasera (-)
FG: Uziemienie
AC:110V/220V
| Model | Strony lista | zdjęcie |
| MYJG40W | połączenie terminal |  |
| MYJG60W/80W/100W/150W | połączenie zacisk *2 Wysokie nącie mo linie*1 |  |
Nowa stajnia zasilacz laserowy zdjęcie i montaż (rozmiar W m
Zasilacz laserowy Główny Cechy:
Nowy stabilny zasilacz laserowy, największe cechy: używać z modułowa konstrukcja automatyczne wykrywanie sygnału mocy lasera, automatyczne wykrywanie ochrony przed wodą!
Otwory montażowe są wszystkie takie same i pasują do linii roślin instalacja. zastosowanie układu przełączającego półmostkowego o zerowym prądzie, dzięki czemu moc
dostarczać ma wysoką wydajność, szybką szybkość reakcji i Jest łatwy do w integrate. Obsługuje tuby laserowe różnych producentów.
Sterowanie portem jest proste, można używać albo wysoki Lub Niski poziom sygnały. TTL poziom może kontrolować laser start, zatrzymywać się,
Jednocześnie zainstalowany jest wyłącznik zabezpieczający przed awarią, który wykrywa, czy zewnętrzne systemy wodne, wentylacyjne itp. działa prawidłowo.
Możliwość kontrolowania regulacji mocy lasera pomiędzy 0 l 5V analog sygnały lub sygnałów PWM Rozmiar laser moc.
Zasilacz posiada funkcję zabezpieczenia przed rozwarciem obwodu: zasilacz może pracować na otwartym obwód na krótki czas, gdy zabezpieczenie jest dobrze uziemione państwo, co zapobiega uszkodzeniu zasilacza lasera z powodu ten pękający z laser rura.
Test starzenia fabrycznego: Każdy zasilacz jest testowany pod Pełny obciążenie Na A wysoki temperatura 60 stopni, 12-godzinny test starzenia, 7 sekund i zasilanie włączony i wyłączony 500 czasy.
Definicje terminali, Diody LED i wykrywanie mocy instrukcje:
Stan zasilania Ślepia:
(LASER) Światła, gdy Laser jest Ostrzał: Jeśli światło jest włączone i Tube tak nie pożaru, wówczas pęka tuba laserowa. Jeśli lampa laserą jest wystrzeliwana, to moc lasera dostarczać Jest normalna.
(P) Światła, gdy Obwód zabezpieczający działa (L) Świeci się, gdy przełącznik testowy jest włączony Naciśnięty lub sy TTL jest obecny
Parametry techniczne:
| Model | MYJG40W | MYJG60W | MYJG80W | MYJG100W | MYJG150W |
| Wejście | Prąd zmienny 100-240 V 50/60 Hz | ||||
| Maksymalny prąd wyjściowy | 20mA | 23mA | 25mA | 28mA | 36mA |
| Efektywność. | 91% | ||||
| Przelewowy ochrona | 130% maksymalnego prądu | ||||
| Otwarta droga ochrona | Tak (krótki czas) | ||||
| Struktura. | Chłodzony wentylatorem | ||||
| Operacyjny temperatura | -30 °C +65 °C | ||||
| Wilgotność względna. | 20 do 85% Prawidłowy (NIE rosa) | ||||
| Rezystancja izolacji | ≥50MΩ ( prąd stały 500 V ) | ||||
| Odporność na wibracji | Amplituda 0,5 mm częstotliwość 10 do 55H z 3D kierunek godziny | ||||
| Brak przestojów MTBF | ≥30 000 godzin | ||||
| WyłączTest mocy dla 7towary drugiej jakości | 500 razy | ||||
