Type de produit	Alimentation électrique pour laser CO2
Marque	Vevor
Modèle	MYJG100W
Tension d'entrée	CA 100-240 V, 50/60 Hz
Courant de sortie maximal	28 mA
Efficacité	91 %
Type de contrôle	TTL, PWM, analogique 0-5 V
Protection	Surintensité (130 %), circuit ouvert, protection d'eau
Refroidissement	Ventilateur intégré
Température de fonctionnement	-30 °C à +65 °C
Humidité relative	20 à 85 % HR (sans condensation)
Résistance d'isolement	≥ 50 MΩ (sous DC 500 V)
MTBF	≥ 30 000 heures
Dimensions (approx.)	200 x 150 x 80 mm
Poids (approx.)	1,2 kg
Fonctions principales	Alimentation haute tension pour tube laser CO2, régulation de puissance par PWM ou signal analogique, interfaces de retour et de protection
Entretien et nettoyage	Maintenir une ventilation suffisante, nettoyer régulièrement les ventilateurs de poussière
Sécurité	Mise à la terre obligatoire, ne pas ouvrir la sortie haute tension, utiliser un tube laser refroidi à l'eau
Pièces détachées et réparabilité	Contactez le support Vevor pour les pièces de rechange ; la réparation doit être effectuée par un professionnel
Informations générales	Vevor fournit une assistance technique et une garantie électronique

FOIRE AUX QUESTIONS - MYJG100W Vevor

Comment connecter l'alimentation MYJG100W à un tube laser CO2 ?

Branchez la borne haute tension (HV+) à l'anode du tube laser et le circuit de courant à la cathode via un ampèremètre. Respectez scrupuleusement la polarité.

Quels signaux de contrôle puis-je utiliser ?

L'alimentation accepte des signaux TTL (haut/bas), une modulation PWM (20-50 kHz, 5 V) et un signal analogique 0-5 V pour réguler la puissance.

Que faire si le voyant LASER est allumé mais que le tube ne s'allume pas ?

Cela indique généralement que le tube laser est défectueux ou cassé. Vérifiez le tube et remplacez-le si nécessaire.

L'alimentation peut-elle fonctionner sans charge (tube laser) ?

Oui, elle peut fonctionner brièvement en circuit ouvert grâce à la protection intégrée. Cependant, évitez une utilisation prolongée sans charge.

Comment mettre à la terre l'alimentation ?

Utilisez une prise à trois fils avec une terre de protection. Le boîtier doit être relié à la terre pour éviter les chocs électriques.

Quelle est la tension d'entrée requise ?

L'alimentation fonctionne sur une tension secteur CA de 100 à 240 V, 50/60 Hz. Aucun réglage n'est nécessaire.

Comment refroidir le tube laser ?

Le tube laser doit être refroidi par circulation d'eau en permanence pendant le fonctionnement. Arrêtez immédiatement si le débit d'eau est insuffisant.

Puis-je utiliser l'alimentation avec un tube laser de marque différente ?

Oui, elle prend en charge les tubes laser CO2 de différents fabricants, à condition que la puissance et la tension correspondent aux spécifications.

Quelle est la durée de vie moyenne de cette alimentation ?

Le MTBF est d'au moins 30 000 heures, et chaque unité subit un test de vieillissement de 12 heures à 60 °C avant expédition.

Où puis-je trouver le support technique ou la garantie ?

Rendez-vous sur www.vevor.com/support pour contacter l'assistance technique et accéder au certificat de garantie électronique.

MODE D'EMPLOI MYJG100W Vevor

Support technique et garantie électronique

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Sauvegarder Moitié », « Moitié Prix » ou toute autre expression similaire utilisée par nous représente seulement une estimation des économies que vous pourriez bénéficier de l'achat de certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement une couverture

de toutes les catégories d'outils proposées par nous. Nous vous prions de vérifier soigneusement

lorsque vous passez une commande chez nous si vous réalisez effectivement des économies

de moitié par rapport aux grandes marques.

(L'image est à titre indicatif seulement, veuillez vous référer à l'objet)

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Avez-vous des questions sur le produit ? Besoin d'un soutien technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique

Ceci est le manuel d'origine, veuillez lire tout le manuel d'instructions soigneusement avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit doit être soumise à la

produit que vous avez reçu. Veuillez nous pardonner de ne pas vous informer à nouveau s'il existe une technologie ou un

des mises à jour sur notre produit.

Caractéristiques principales :

Le produit est un système à haut rendement, haute fréquence et haute vitesse performant

Supportée par laser CO2, petite taille, poids léger, facile à fonctionner avec de bonnes performances d'adaptation pour les lasers. Elle peut être directement connectée

au laser, en économisant les encombrants et sévères chauffages à résistance. Cette alimentation peut faire fonctionner le laser CO2 facilement, en tirant avantage de toutes les performances du laser CO2, améliorant l'efficacité de conversion et prolongeant la vie du laser.

Paramètres techniques clés :

1. Tension d'entrée : CA 100-240 V
2. Vitesse de réponse : ≤ 1 ms.
3. Contrôle du commutateur de niveau TTL : niveau efficace peut être sélectionné haut ou bas.
4. Interrupteur de protection : peut être utilisé pour la détection de protection des lasers, ou protection lors de l'ouverture du boîtier, etc.
5. Régulation de la puissance laser : (1) Le courant de sortie de l'alimentation laser est régulé par le wattmètre. (2) Contrôlé par modulation de largeur d'impulsion (PWM) (niveau TTL).
6. Interface de retour : L'alimentation elle-même peut avoir une interface de retour et peut être utilisée pour le contrôle en boucle fermée afin de vérifier le courant de travail réel du laser.
7. Environnement d'utilisation : Température (-10 à 40 degrés C), humidité : ≤ 85%.

Instructions d'utilisation :

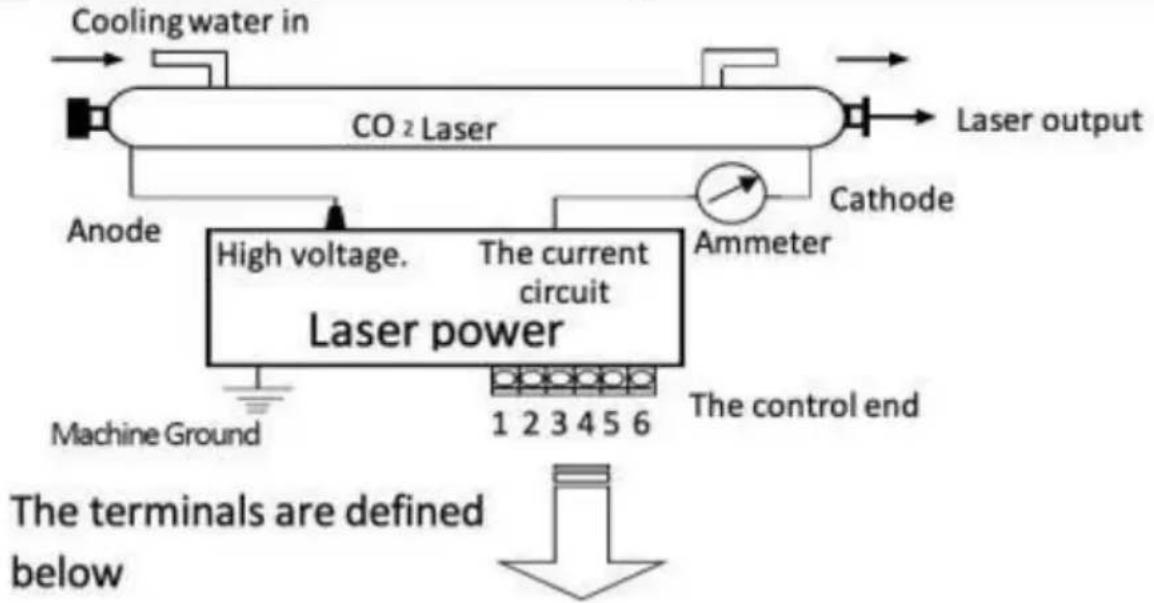

1. Connexion du tube laser : La haute tension (HV+) de l'alimentation laser doit être connectée à l'anode (réflecteur complet) du tube laser CO2. Le circuit de courant de l'alimentation laser est connecté à la cathode (sortie laser) du tube laser CO2 via un ampèremètre directement.
2. Connexion du signal de commande : Dans la figure 1 (ou figure 2), la ligne de signal de commande est connectée de manière fiable à la borne de commande de l'alimentation laser.
3. Signal de contrôle d'entrée : comme le montre la figure 3, le signal DAC ou les signaux de sortie TTL de l'ordinateur externe sont connectés à l'alimentation du laser selon les besoins pour contrôler la puissance de sortie du laser.
4. Sélection de la tension : l'alimentation du laser nécessite une entrée CA de 100-240 V, 50/60 Hz.
5. Caractéristiques supplémentaires : l'alimentation du laser dispose d'un ensemble d'interrupteurs de protection pour le débit d'eau, lorsque le boîtier est ouvert, etc.

Remarques importantes :

1. Le tube laser doit être refroidi à l'eau pendant le travail !
2. La sortie haute tension ne doit pas être ouverte ! (Les extrémités positive et négative de la sortie haute tension doivent être correctement connectées aux extrémités positive et négative du laser).
3. L'alimentation interne a été conçue pour décharger toute

charge résiduelle à l'arrêt, mais cela peut généralement prendre jusqu'à quelques secondes. Mais pour des raisons de sécurité, vous devez toujours être prudent contre les chocs électriques ! (Les exigences d'isolation de sécurité de la haute tension suspendue de 40 kV doivent être garanties aux deux extrémités de la sortie haute tension).

1. L'alimentation du laser doit utiliser une prise à trois trous avec une mise à la terre. Le boîtier doit être strictement mis à la terre pour éviter les chocs électriques.

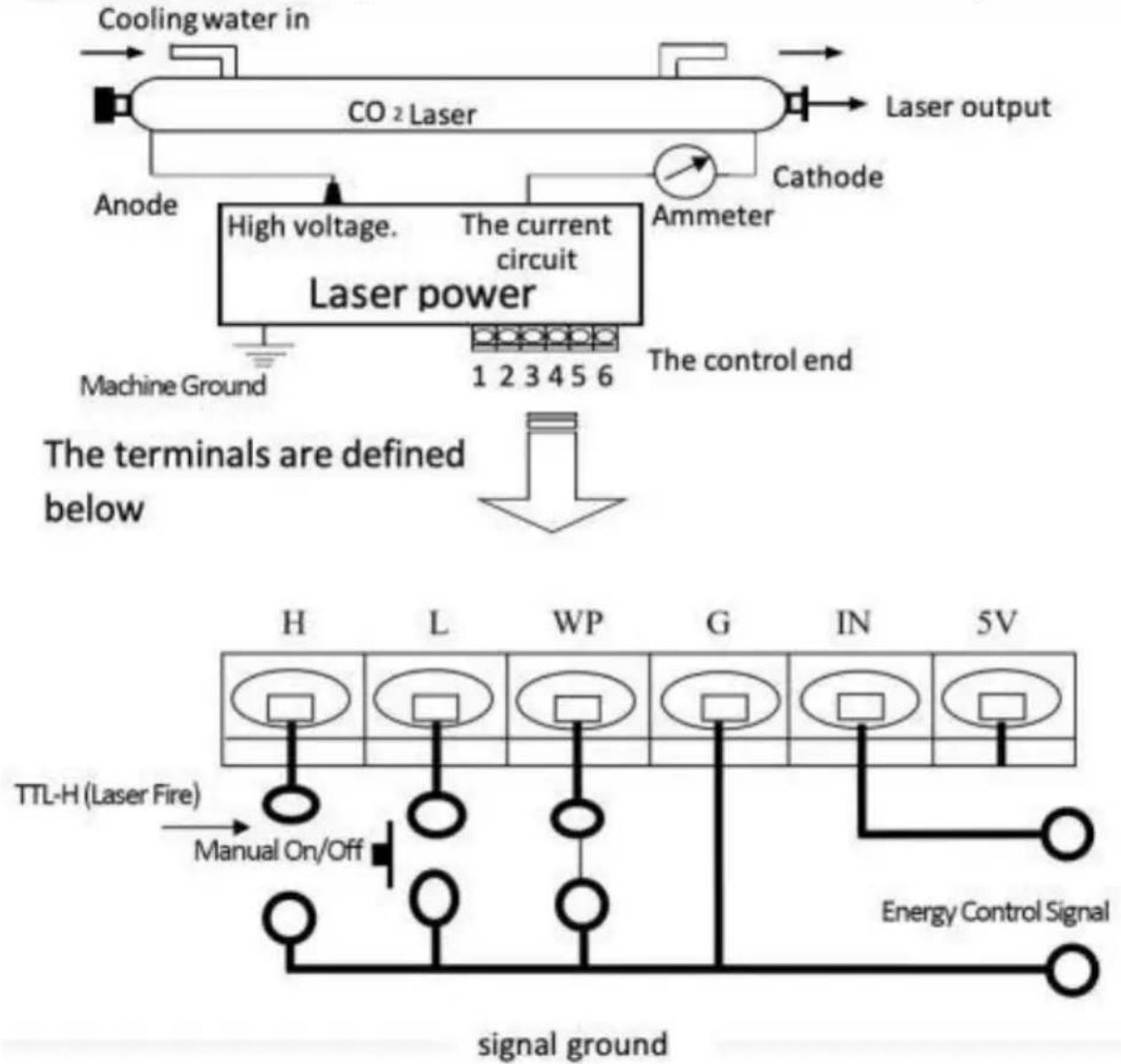

Schémas de câblage pour les alimentations laser et les lasers

et fonction de la borne de commande :

TTL-H Saisir	TTL - L Saisir	Contrôle Saisir ( CAI )	Laser sortir
Ouvrir	Faible (<0,3 V)	0-5 V	Pmin- Pmax
	Haut (>3V)	0-5 V	0
Faible (<0,3 V)	Ouvrir	0-5 V	0
Haut (>3V)		0-5 V	Pmin- Pmax
Protection Interface		0-5 V	0

Schéma de connexion du signal TTL de bas niveau

Remarque : il existe deux façons de contrôler les signaux énergétiques : 1. Modulation de largeur d'impulsion (PWM) Générateur d'impulsions : (fréquence laser) intensité de 20 kHz à 50 kHz, rapport 5 V.

1. 0-5 V analogique

Connexion du signal TTL de haut niveau Diagramme :

Remarque : il existe deux façons de contrôler les signaux énergétiques : 1. Générateur d'impulsions PWM : (fréquence laser) intensité de 20 kHz à 50 kHz, rapport 5 V. 2. Analogique 0-5 V

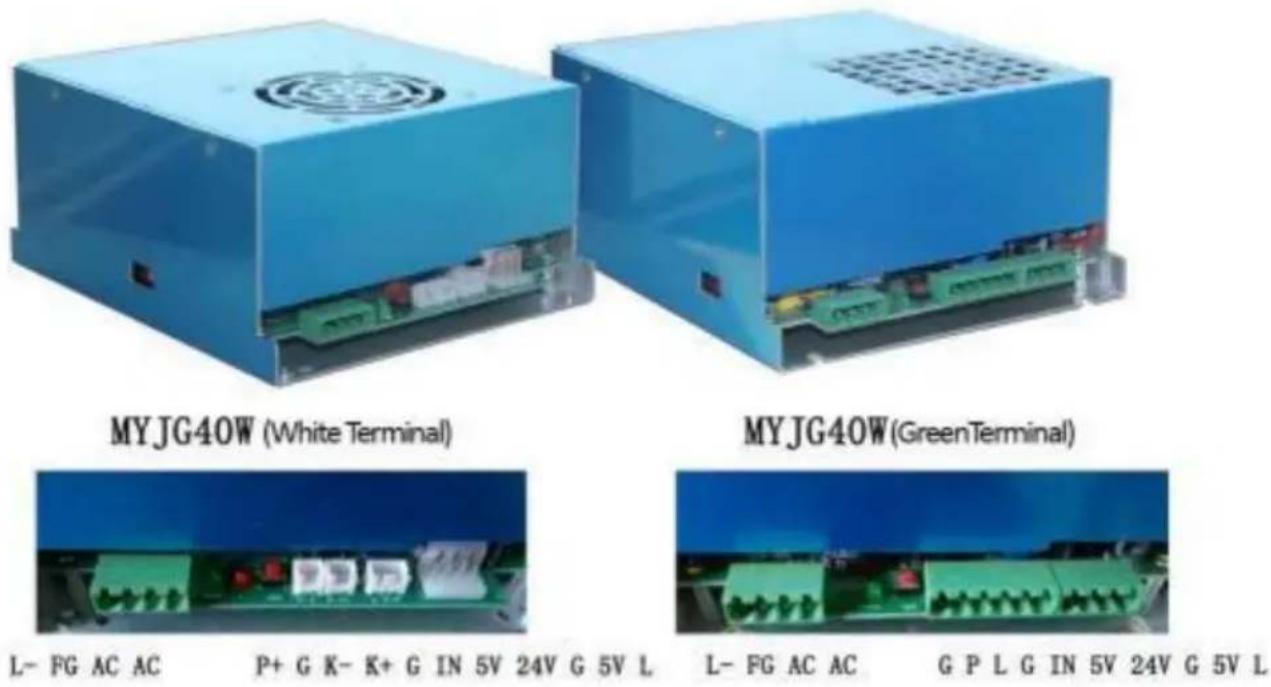

MINGYU LASER MODÈLES D'ALIMENTATION ÉLECTRIQUE

L- : Tube laser (-)

FG : Terre

AC : 110 V/220 V

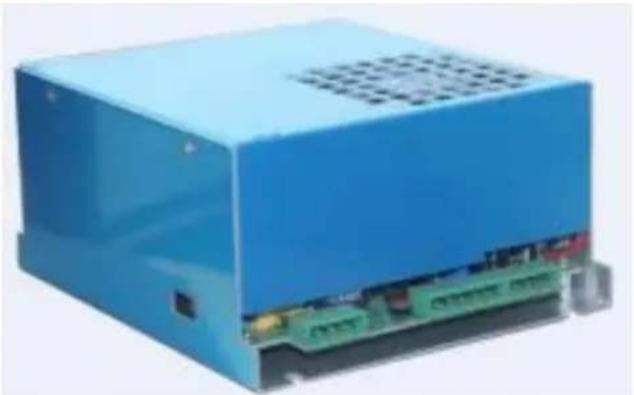

Nouvelle image et montage de l'alimentation laser (dimensions en mm)

Alimentation laser Principales caractéristiques :

Nouvelle alimentation laser stable, les plus grandes caractéristiques : l'utilisation d'une conception modulaire avec détection automatique du signal de puissance laser, détection automatique et protection de l'eau !

Les trous de montage sont tous cohérents et adaptés à la ligne d'installation. L'utilisation d'un circuit de commutation souple en demi-pont à courant nul, de sorte que le pouvoir

fournit une efficacité élevée, une vitesse de réponse rapide et est facile à intégrer. Prend en charge les tubes laser de différents fabricants.

Le contrôle des ports est simple, peut être utilisé avec des signaux de niveau haut ou bas. Le niveau TTL peut contrôler le démarrage et l'arrêt du laser. En même temps, il existe un interrupteur de protection contre les anomalies, pour détecter si l'eau extérieure, la ventilation, etc. fonctionnent. La régulation de la puissance laser peut être contrôlée entre 0 et 5 V par des signaux analogiques ou des signaux PWM. La taille de la puissance laser

L'alimentation dispose d'une fonction de protection contre les circuits ouverts : l'alimentation peut travailler à l'air libre.

circuit pendant une courte période lorsque la protection est bien mise à la terre, ce qui évite d'endommager l'alimentation laser en raison de l'éclatement du tube laser.

Test de vieillissement en usine : Chaque alimentation est testée sous pleine charge à une température élevée de 60 degrés, test de vieillissement de 12 heures, et est alimentée en marche/arrêt 500 fois.

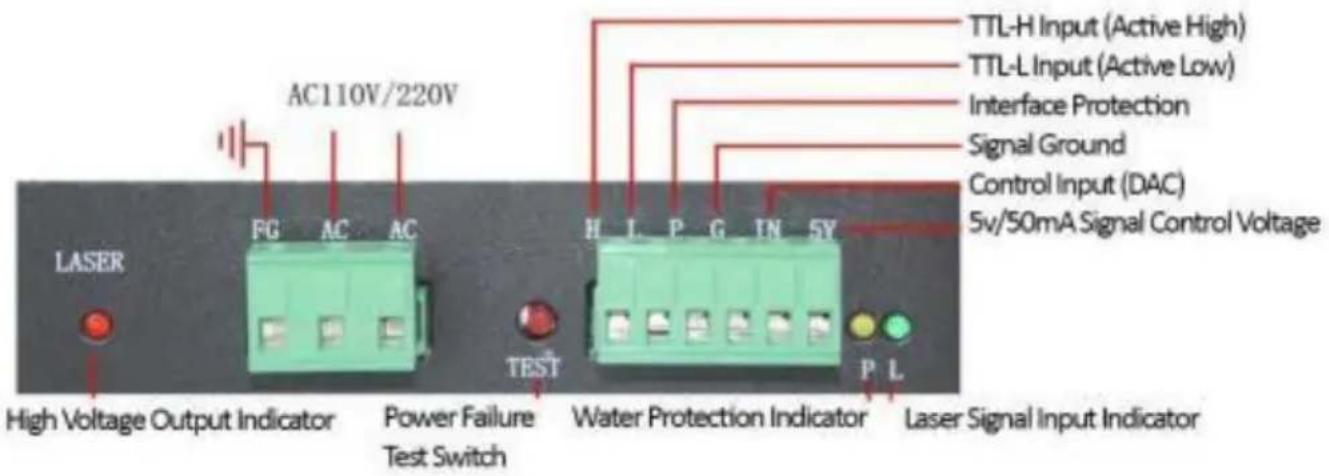

Définitions des terminaux, LED et instructions de détection de puissance :

État de l'alimentation électrique Lumières :

(LASER) S'allume quand le laser est en marche : Si la lumière est allumée, le tube laser ne s'enflamme pas, alors le tube laser est cassé. Si le tube est déclenché, alors la puissance du laser fournie est normale.

(P) S'allume quand le circuit de protection fonctionne. (L) S'allume lorsque l'interrupteur de test est en position signal presse TTL est présent.

Paramètres techniques :

Modèle	MYJG40W	MYJG60W	MYJG80W	MYJG100W	MYJG150W
Saisir	CA 100-240 V 50/60 Hz
Courant de sortie maxir	20 mA	23 mA	25 mA	28 mA	36 mA
Efficacité.	91%
Débordement protection	130% du courant maximum
Route ouverte protectic	Oui (courte durée)
Structure.	Refroidi par ventilateur
Opérationnel température	-30 °C +65 °C
Humidité relative.	20 à 85% RH (Non rosée)
Résistance d'isolement	≥50MΩ ( DC500V )
Résistance aux vibrations	Amplitude 0,5 mm fréquence 10 à 55 Hz z direction 3D heures
Pas de temps d'arrêt MTBF	≥30 000 heures
Éteignez le Test de puissance pour 7 secondes	500 fois
