MODE D'EMPLOI MYJG40W Vevor

Support technique et Garantie électronique

Nous continuons à nous engager à vous fournir des outils compétitifs prix. "Sauvegarder Moitié", "Moitié Prix" ou toute autre expression similaire utilisé par nous seulement représente une estimation des économies que vous pourrait bénéficier de l'achat certains outils

avec nous par rapport à la grandes marques et ne fait pas nécessairement signifier à couverture

toutes catégories d'outils proposées par nous. Vous êtes veuillez nous rappeler de vérifier soigneusement

quand tu es passer une commande chez nous si vous sont en fait Économie

La moitié par rapport au top grandes marques.

(L'image est à titre indicatif seulement, s'il te plaît se référer à l'objet)

BESOIN DE L'AIDE? CONTACT NOUS!

Avoir produit Des questions ? Besoin technique soutien? S'il te plaît sentir gratuit à contact nous:

Assistance technique et certificat de garantie électronique

C'est l'original instruction, s'il vous plaît lisez tout manuel instruct soigneusement avant de l'utiliser. VEVOR se réserve une interpr claire de notre manuel d'utilisation. L'apparence du produit doit soumis à la

produit vous reçu. S'il te plaît, pardonne nous que nous ne le je vous informe à nouveau s'il existe une technologie ou un lo

mises à jour sur notre produit.

Caractéristiques principales :

Le produit est un système à haut rendement, haute fréquence et haut vitesse performant

supportée par laser CO2, petite taille, poids léger, facile à fonctionne avec de bonnes performances d'adaptation pour les lasers. Ça peut être directement connecté

avec le laser, en économisant les encombrants et sévères chauffage résistance. Cette alimentation peut faire fonctionner le laser CO2 éclairage facile, prenant avantage de le plein performances du laser CO2, améliorant l'efficacité de conversion, et prolonger la vie de la laser.

Clé technique Paramètres :

1. Tension d'entrée : CA 100-240 V
2. Vitesse de réponse : ≤ 1 ms.
3. Contrôle du commutateur de niveau TTL : efficace niveau peut être et faible sélection.
4. Interrupteur de protection : peut être utilisé pour la détection de protection de lasers, ou protection lors de l'ouverture du boîtier, etc.
5. Régulation de la puissance laser : (1) Le courant de sortie de l'alimentation laser est régulé par le wattmètre. (2) contrôlé par Modul de largeur d'impulsion (PWM) (Niveau TTL).
6. Retour Interface : L'alimentation elle-même peut avoir un retour d'information interface et peut être utilisé pour le contrôle en boucle fermée pour vérifier la réalité courant de travail du laser.
7. Environnement d'utilisation : Température (-10 à 40 degrés C), humidité : ≤ 85%.

Instructions À utiliser :

1. Connexion du tube laser : Le haute tension (HV-plus) de la laser l'alimentation électrique doit être connecté à l'anode (réflecteur comp du CO2 tube laser. Le circuit de courant de l'alimentation laser est connecté à
   la cathode (sortie laser) du tube laser CO2 via un courant mètre directement)

2. Connexion de la commande Signal: Dans Chiffre 1 (ou Chiffre 2), contrôle la ligne de signal est connectée de manière fiable à la commande fin de la laser pouvoir fournir.

3. Signal de contrôle Saisir: Comme montré dans Chiffre 3, le DAC signal ou TTL les signaux de sortie de l'ordinateur externe sont connectés au laser alimentation électrique selon les besoins et pour contrôler la sortie du laser pouvoir.

4. Sélection de la tension : le laser alimentation électrique nécessite en met de CA 100-240 V, 50/60 Hz.

5. Caractéristiques supplémentaires : Le laser alimentation électrique a un ensemble de protecteur interrupteurs de protection pour le débit d'eau, lorsque le boîtier est ouvert, etc.

Important Remarques :

1. Le tube laser doit être refroidi à l'eau pendant le travail !
2. Sortie haute tension doit pas soyez ouvert ! (La sortie haute tension positif et les extrémités négatives doivent être correctement connecté à la le service positif et extrémités négatives).
3. Le puissance interne fournir a a été conçu à décharge n'importe

charge résiduelle à l'arrêt, mais peut généralement prendre jusqu'à d secondes. Mais pour des raisons de sécurité, vous devriez toujours ê prudent de l'électrique des chocs! (Les exigences de sécurité d'isolat du 40KV suspendu la haute tension doit être garantie aux deux extrémités du sortie haute tension).

1. Le alimentation laser doit utiliser un trois trous prise avec un extré de mise à la terre . Le boîtier doit être strictement mis à la terre à électrique choc.

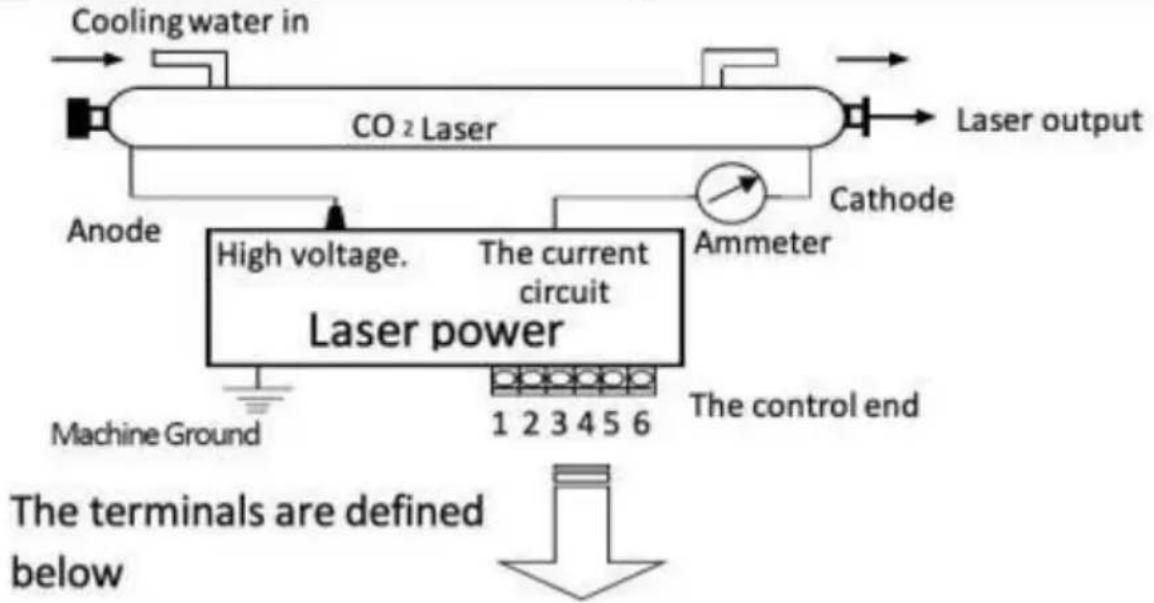

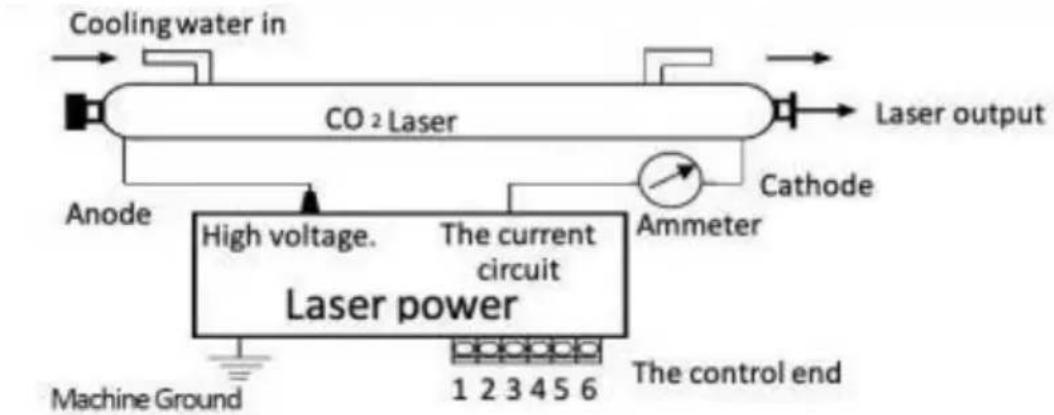

Câblage Diagrammes pour les alimentations laser et Lasers

et fonction du terminal de commande :

TTL-H Saisir	TTL - L Saisir	Contrôle Saisir ( CAI )	Laser sortir
Ouvrir	Faible (<0,3 V)	0-5 V	Pmin- Pmax
	Haut (>3V)	0-5 V	0
Faible (<0,3 V)	Ouvrir	0-5 V	0
Haut (>3V)		0-5 V	Pmin- Pmax
Protection Interface		0-5 V	0

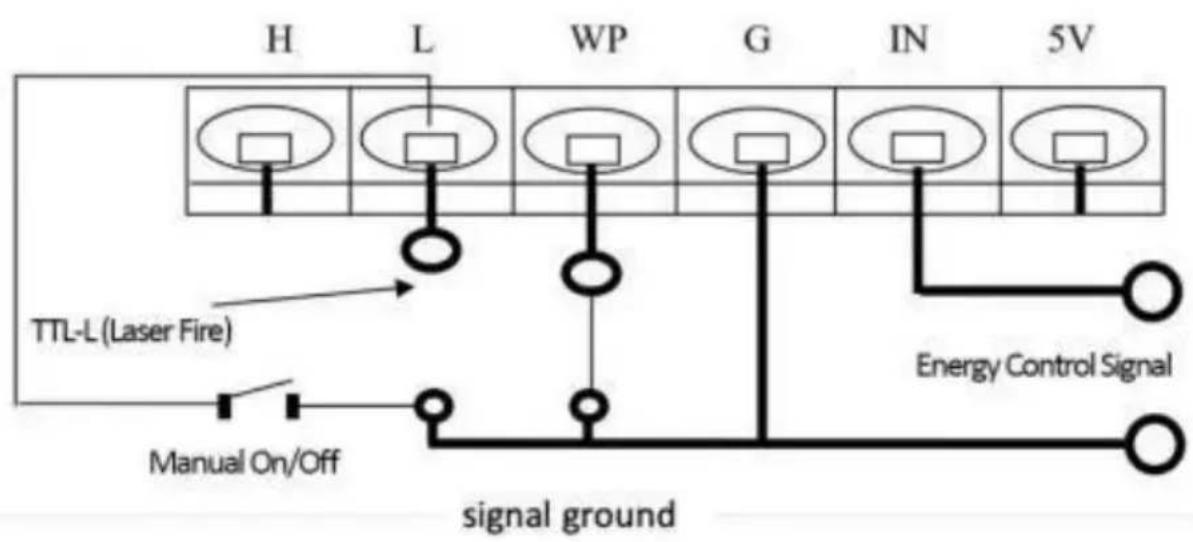

Schéma de connexion du signal TTL de bas niveau

Remarque : il existe deux façons de contrôler les signaux énergétique 1. Modulation de largeur d'impulsion (PWM) Générateur d'impulsions : (fréquence laser) intensité de 20 kHz à 50 kHz, 5 V -air rapport.

1. 0-5 V Analogique

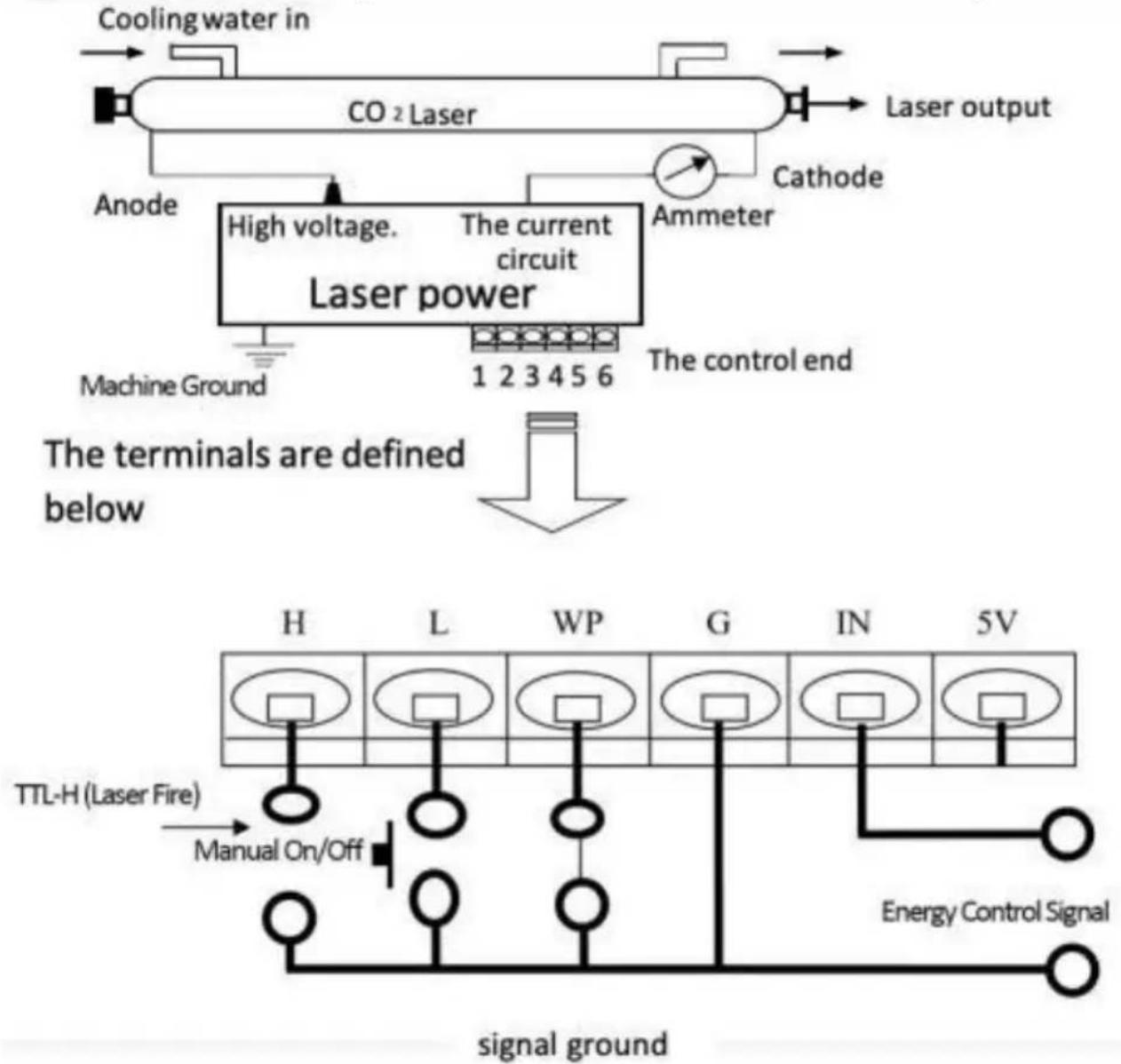

Connexion du signal TTL de haut niveau Diagramme:

Remarque : il existe deux façons de contrôler les signaux énergétique 1. Générateur d'impulsions PWM : (fréquence laser) intensité de 20 k 50 kHz, Air-air 5V rapport. 2. Analogique 0-5 V

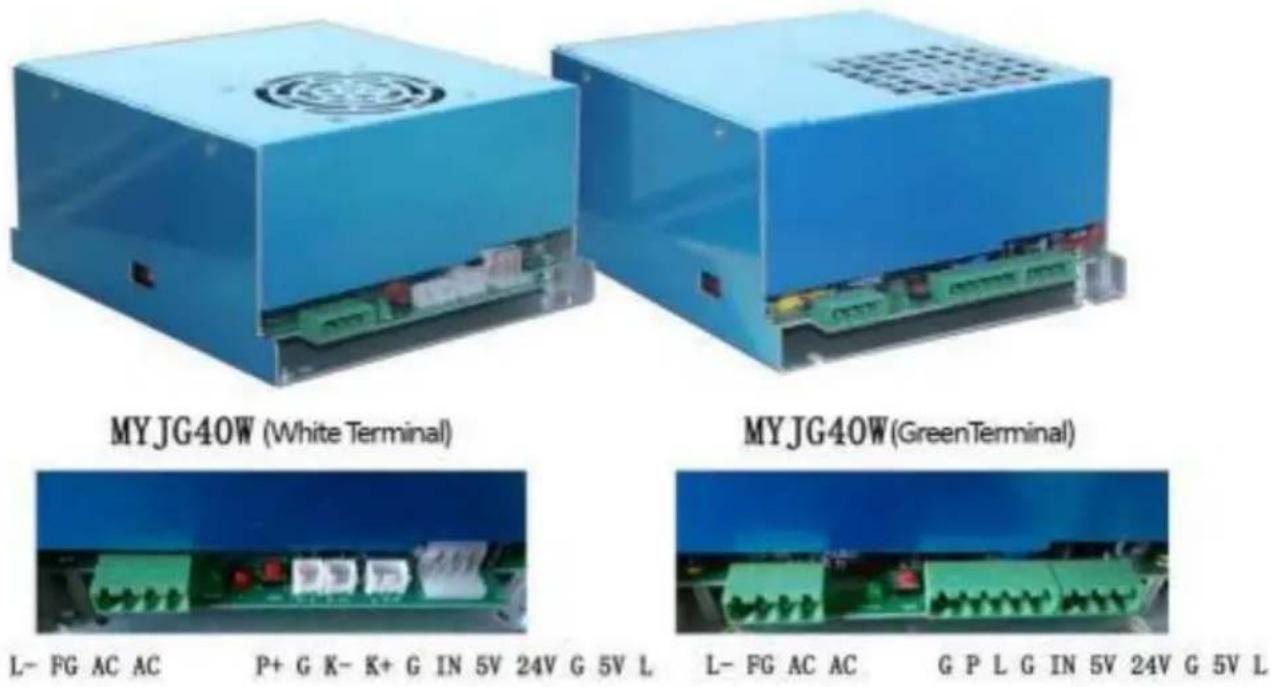

MINGYU LASER MODÈLES D'ALIMENTATION ELECTRIQUE

L-: Laser Tube (-)

FG: Ground

AC:110V/220V

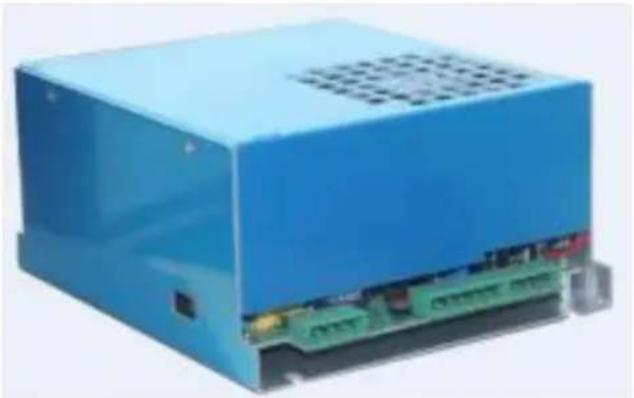

Nouvelle écurie image et montage de l'alimentation laser (taille dans mm)

Alimentation laser Principal Caractéristiques:

Nouvelle alimentation laser stable, les plus grandes caractéristiques : l utiliser de conception modulaire détection automatique du signal de puissance laser, détection automatique détection de protection de l'eau !

Les trous de montage sont tous cohérents et adaptés à la ligne de installation. Le utilisation d'un circuit de commutation souple en demi-p à courant nul, de sorte que le pouvoir

fournir a une efficacité élevée, une vitesse de réponse rapide et est facile à intégré. Prend en charge les tubes laser de différents fabric

Le contrôle des ports est simple, peut être utilisé soit haut ou faible niveau Signaux. TTL niveau peut contrôler le laser commencer, arrêt, En même temps, il existe un interrupteur de protection contre les anomalies, pour détecter si l'eau extérieure, la ventilation, etc. fonction La régulation de la puissance laser peut être contrôlée entre 0 et 5\ analogique signaux s ou des signaux PWM La taille de la laser pou

L'alimentation dispose d'une fonction de protection contre les circuits ouverts : l'alimentation peut travailler à l'air libre

circuit pendant une courte période lorsque la protection est bien mise la terre État, ce qui évite d'endommager l'alimentation laser en raison le éclatement de la laser tube.

Test de vieillissement en usine : Chaque l'alimentation est testée sous plein charger à un haut température de 60 degrés, Test de vieillisser de 12 heures, 7 secondes et est alimenté marche/arrêt 500 fois.

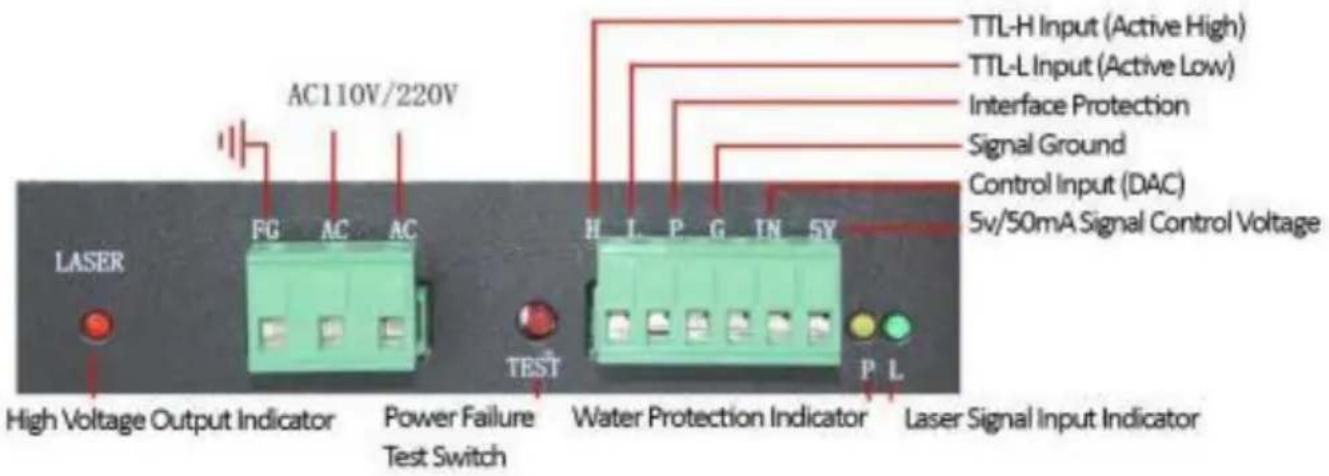

Définitions des terminaux, LED et détection de puissance instructions:

État de l'alimentation électrique Lumières:

(LASER) S'allume quand Le laser est Cuisson: Si la lumière est allur. Le tube laser fait pas incendie, puis le tube laser est cassé. Si le t est déclenché, alors la puissance du laser fournir est normale.

(P) S'allume quand Le circuit de protection fonctionne
(L) S'allume lorsque l'interrupteur de test est en position Signal presse TTL est présent

Paramètres techniques :

Modèle	MYJG40W	MYJG60W	MYJG80W	MYJG100W	MYJG150W
Saisir	CA 100-240 V 50/60 Hz
Courant de sortie maxir	20 mA	23 mA	25 mA	28 mA	36 mA
Efficacité.	91%
Débordement protection	130% du courant maximum
Route ouverte protectic	Oui (courte durée)
Structure.	Refroidi par ventilateur
Opérationnel température	-30 °C +65 °C
Humidité relative.	20 à 85% RH (Non rosée)
Résistance d'isolement	≥50MΩ ( DC500V )
Résistance aux vibrations	Amplitude 0,5 mm fréquence 10 à 55 Hz z direction 3D heures
Pas de temps d'arrêt MTBF	≥30 000 heures
Éteignez le Test de puissance pour 7 secondes	500 fois
