Producttype	Voeding voor CO2-laserbuis
Merk	Vevor
Model	MYJG40W
Ingangsspanning	AC 100-240 V, 50/60 Hz
Maximale uitgangsstroom	20 mA
Efficiëntie	91%
Overstroombeveiliging	130% van de maximale stroom
Open circuit beveiliging	Ja (korte duur)
Koeling	Ingebouwde ventilator
Bedrijfstemperatuur	-30°C tot +65°C
Relatieve vochtigheid	20 tot 85% RH (niet-condenserend)
Isolatieweerstand	≥ 50 MΩ (DC 500 V)
Trillingsweerstand	Amplitude 0,5 mm, frequentie 10-55 Hz, 3 richtingen, 2 uur
MTBF	≥ 30.000 uur
Verouderingstest	12 uur vollast bij 60°C, 500 cycli aan/uit van 7 seconden
Vermogensregeling	Analoog signaal 0-5 V of PWM (20-50 kHz)
TTL-besturing	Selecteerbaar hoog of laag niveau
Feedback-interface	Gesloten lus om de werkelijke stroom te controleren
Veiligheidsfuncties	Beveiligingsschakelaar voor waterstroom, behuizing opening, enz.
Onderhoud	Zorg voor correcte aarding, vermijd onbelaste hoogspanninguitgangen
Land van fabricage	China (Shanghai)

Veelgestelde vragen - MYJG40W Vevor

Welk type laserbuis kan ik gebruiken met de MYJG40W-voeding?

Deze voeding is ontworpen voor CO2-laserbuizen. Het ondersteunt buizen van verschillende fabrikanten en vermogens tot 40W.

Wat is de vereiste ingangsspanning?

De voeding werkt op een ingangsspanning van AC 100-240 V, 50/60 Hz. Zorg ervoor dat u een geaard stopcontact gebruikt.

Hoe sluit ik de laserbuis aan op de voeding?

Sluit de hoogspanningsaansluiting (HV+) aan op de anode van de laserbuis en de laagspanningsaansluiting (stroom) op de kathode. Een ampèremeter kan in serie worden geplaatst om de stroom te bewaken.

Hoe regel ik het laservermogen?

Het vermogen kan worden geregeld via een analoog signaal 0-5 V of een PWM-signaal (20-50 kHz, duty cycle 0-100%). TTL-signalen hoog of laag kunnen worden gebruikt om de laser aan/uit te zetten.

Wat zijn de belangrijke veiligheidsmaatregelen?

Laat de hoogspanningsuitgang nooit onbelast. Zorg voor waterkoeling van de laserbuis. Aard altijd de behuizing om elektrische schokken te voorkomen. Wacht enkele seconden na uitschakeling totdat de restladingen zijn verdwenen.

Heeft de voeding overstroombeveiliging?

Ja, de overstroombeveiliging wordt geactiveerd bij 130% van de maximale stroom. De voeding kan ook een kortsluiting van korte duur aan.

Wat is de toegestane bedrijfstemperatuur?

Het apparaat kan werken in een temperatuurbereik van -30°C tot +65°C en een relatieve luchtvochtigheid van 20 tot 85% zonder condensatie.

Hoe gebruik ik de beveiligingsschakelaar?

De beveiligingsschakelaar kan worden aangesloten op een waterstroomsensor of een deurschakelaar. Bij een afwijking schakelt hij de voeding uit om de laser te beschermen.

Wat betekent het lampje 'P' op de voeding?

Het lampje P gaat branden wanneer het beveiligingscircuit actief is. Als de laser niet aangaat, controleer dan de laserbuis en de aansluitingen.

Waar vind ik technische ondersteuning en garantie?

Technische ondersteuning en het elektronische garantiecertificaat zijn beschikbaar op de website www.vevor.com/support. Bewaar uw aankoopbewijs.

GEBRUIKSAANWIJZING MYJG40W Vevor

Wij blijven ons inzetten voor u voorzien van hulpmiddelen met concurrerende prijs "Redden Half", "halve prijs" of andere soortgelijke uitdrukkingen gebruikt door allee wij

vertegenwoordigt een schatting van de besparingen die u kunt behalen zou kunnen profiteren van het kopen bepaalde gereedschappen

met ons vergeleken met de grote topmerken en niet noodzakelijkerwijs gemeen naa omslag

alle categorieën van aangeboden gereedschappen door ons. Je bent vriendelijk herinnerd om te verifiëren voorzichtig

wanneer je bent een bestelling bij ons plaatsen als u Zijn Eigenlijk Besparing De helft in vergelijking met de bovenkant grote merken.

(De afbeelding is alleen ter referentie, Alsjeblieft verwijzen naar de actueel voorwerp)

Hebben product vragen? Behoefte technisch steun? Alsjeblieft gevoel vrij naar contact ons:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is het origineel instructie, lees alles alstublieft handmatig ins voorzichtig voor gebruik. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van product moet onderworpen zijn aan de product jij ontvangen. Vergeef me alsjeblieft ons dat we niet zu

opnieuw informeren als er technologie of software is updates of product.

Belangrijkste kenmerken:

De product is een succesvolle, hoogefficiënte, hoogfrequente en hogesnelheids-

CO2 laser ondersteunde voeding, klein formaat, lichtgewicht, eenvoudig naar werken, met goede prestaties die vergelijkbaar zijn met die van Het kan zijn direct aangesloten

met de laser, het opslaan van de omvangrijke en ernstige verwarming van weerstand. Deze voeding kan de CO2-laser verlichting gemakkelijk nemen voordeel van de volledige prestaties van CO2-laser, verbetering van de conversie-efficiëntie, En het verlengen van het leven van de laser.

Belangrijkste technische informatie Parameters :

1. Ingangsspanning: Wisselstroom 100-240V
2. Reactiesnelheid: ≤ 1ms per seconde.
3. TTL-niveau-schakelregeling : effectief niveau kan zijn hoog En laag selectie.
4. Beschermingsschakelaar: kan worden gebruikt voor de detectie van water, bescherming van lasers, of bescherming bij het openen van de behuizing, etc.
5. Laservermogensregeling: (1) De uitgangsstroom van de laservoeding wordt geregeld door de vermogensmeter. (2) gecontroleerd door PWM (TTL-niveau).
6. Feedback Interface: De voeding zelf kan een feedback hebben interface en kan worden gebruikt voor closed-loop-regeling om de werkelijke werkstroom van de laser.
7. Gebruiksomgeving: Temperatuur (-10 tot 40 graden C), vochtigheid: ≤ 85%.

Instructies Voor gebruik:

1. Aansluiting van de laserbuis: De hoogspanning (HV-plus) van de I voeding moet worden aangesloten op de anode (volledige reflector) van de CO2 laserbuis. Het stroomcircuit van de laservoeding is aangesloten op
   de kathode (laseruitgang) van de CO2-laserbuis via een stroom me (of direct)

2. Aansluiting van de besturing Signaal: In Figuur 1 (of Figuur 2), d controle signaallijn is betrouwbaar verbonden met de besturing einde van de laser stroom levering.

3. Stuursignaal Invoer: Als getoond in Figuur 3, de DAC signaal of TTL signaaluitvoer van de externe computer zijn verbonden met de laser stroomvoorziening indien nodig, en om de laserbuisuitgang te regelen stroom.

4. Voltageselectie: De laser voeding vereist in zet van Wisselstroom Spanning: 100-240 V, 50/60 Hz.

5. Extra functies: De laser stroomvoorziening heeft een set van beschermend schakelaars ter bescherming van de waterstroom, bij het openen van de behuizing, etc.

Belangrijk Opmerkingen:

1. De laserbuis moeten zijn gekoeld met water tijdens het werken!

2. Hoogspanningsuitgang moeten niet wees open! ( De hoogspanningsuitgang positief en negatieve uiteinden moeten zijn op de juiste manier verbonden met de de zijne positief en negatieve uiteinden).

3. De interne kracht levering heeft geweest ontworpen naar afvoer elk

restlading bij uitgeschakelde accu, maar kan over het algemeen tot tw uur duren seconden. Maar om veiligheidsredenen moet je toch voorzichtig van elektrisch schokken! (De isolatieveiligheidseisen van de opgehangen 40KV aan beide uiteinden van de kabel moet een hoge spanning gegarandeerd zijn hoogspanningsuitgang ).

1. De laservoeding moeten gebruik A drie-gats stopcontact met A aarding einde. De behuizing moet strikt geaard zijn naar voorkomen elektrisch schok.

Bedrading Diagrammen voor laservoedingen en Laser:

Betekenis en functie van de besturingsklem:

TTL-H Invoer	TTL - L Invoer	Controle Invoer ( DA )	Laser uitvoer
Open	Laag (<0,3 V)	0-5V	Pmin- Pmax
	Hoog (>3V)	0-5V	0
Laag (<0,3 V)	Open	0-5V	0
Hoog (>3V)		0-5V	Pmin- Pmax
Bescherming Interface		0-5V	0

Laag-niveau TTL-signaalverbindingsdiagram

Let op: Er zijn twee manieren om energiesignalen te regelen:
1. PWM Pulsgenerator: (frequentielaser) intensiteit van 20kHz z naar 50 kHz, 5 V lucht-lucht verhouding.
2. 0-5V Analoog

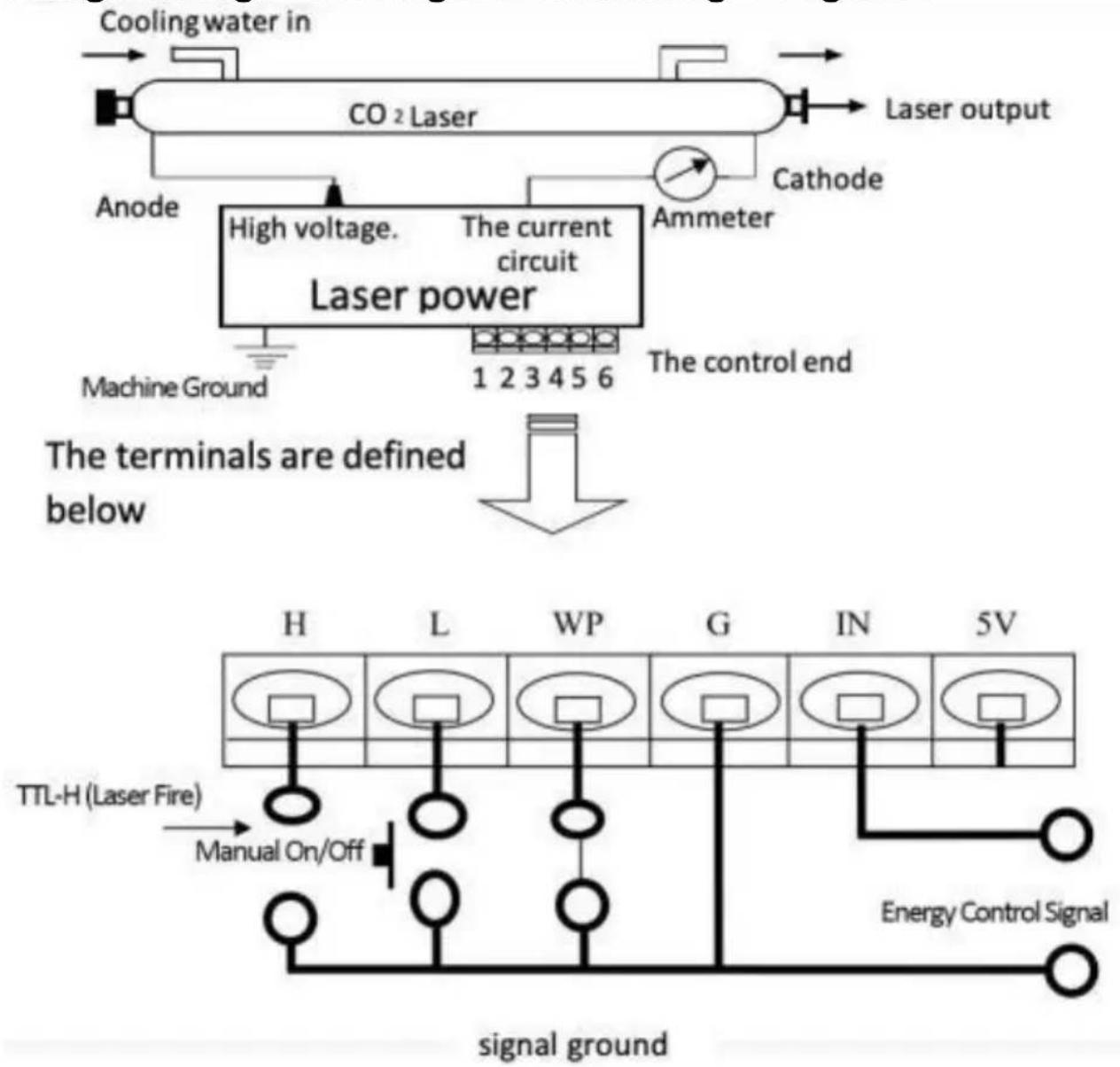

Hoogwaardige TTL-signaalverbinding Diagram:

Let op: Er zijn twee manieren om energiesignalen te regelen:

1. PWM-pulsgenerator: (frequentielaser) intensiteit van 20 kHz tot 50 k 5V lucht-lucht verhouding.
2. 0-5V analog

MINGYU LASER VOEDINGSMODELLEN

L-: Laser Tube (-)

FG: Ground

AC:110V/220V

Model	Onderdelen lijs	afbeelding
MIJNJG40W	verbinding eindpunt
MYJG60W/80W/100W/150W	verbinding eindpunt hoogspanning stroo lijnen*1

Nieuwe stal laservoeding afbeelding en montage (maat in mm

Laservoeding Voornaamst Functies:

Nieuwe stabiele laservoeding, de grootste kenmerken: de gebruik van modulair ontwerp automatische detectie van laservermogensignaal, automatische detectie van waterbescherming!

De bevestigingsgaten zijn allemaal consistent en geschikt voor de plantenlijn installatie. De gebruik van een halfbrug-softswitchcircuit met nulstroom, zodat de stroom

levering heeft een hoge efficiëntie, snelle reactiesnelheid en is gemakkelijk te in tegrate. Ondersteunt laserbuizen van verschillende fabrikanten .

Havencontrole is eenvoudig, kan worden gebruikt of hoog of laag niveau signalen. TTL niveau kan de laser besturen begin, stop, Tegelijkertijd is er een schakelaar voor abnormale bescherming, die detecteert of het buitenwater, de ventilatie en dergelijke functioneren.

De laservermogensregeling kan worden aangestuurd tussen 0 En 5V analoog signalen of PWM-signalen De grootte van de laser stroom.

De voeding heeft een open-circuitbeveiligingsfunctie: de voeding kan openlijk werken

circuit voor een korte tijd wanneer de bescherming goed geaard is st waardoor schade aan de laservoeding wordt voorkomen als gevolg van de barstend van de laser buis.

Fabrieksverouderingstest: Elk voeding wordt getest onder een volledige laden bij A hoog temperatuur van 60 graden, 12 uur verouderingstest seconden, en wordt aangestuurd aan en uit 500 keer.

Terminale definities, LED's en vermogensdetectie instructies:

Status van de stroomvoorziening Lichten:

(LASER) Lichten wanneer Laser is Vuren: Als het licht aan is en La doet niet vuur, dan is de laserbuis kapot. Als de laserbuis vuurt, dar laservermogen levering is normaal.

(P) Lichten wanneer Beschermingscircuit functioneert
(L) Brandt wanneer de testschakelaar is ingeschakeld Ingedrukt of TTL signaal is aanwezig

Model	MIJNJG40W	MIJNJG60W	MIJNJG80W	MIJNJG100W	MIJNJG150W
Invoer	AC100-240V 50/60Hz
Maximale stroomuitgang	20mA	23mA	25mA	28mA	36mA
Efficiëntie.	91%
Overloop bescherming	130% van de maximale stroom
Open weg bescherming	Ja (korte tijd)
Structuur.	Ventilator gekoeld
Bediening temperatuur	-30 °C +65 °C
Relatieve vochtigheid	20 tot 85% rechts (Nee dauw)
Isolatieweerstand	≥50MΩ ( DC500V )
Trillingsbestendigheid	Amplitude 0,5 mm frequentie 10 tot 55H z 3D-richting voor
Geen stilstand MTBF	≥30.000 uur
Schakel de uit Vermogenstest voor seconden	500 keer

Fabrikant: Shanghaimuxinmuyeyou xiangongsi

Adres : Shuangchenglu 803 nong 11 hao 1602A-1609 shi ,

baoshanqu, sanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY BV, 1 ROKEVA STRAAT

EASTWOOD Nieuw-Zuid-Wales 2122 Australië

Geïmporteerd naar Verenigde Staten : Sanven Technologie BV , Kamer 250

9166 Anaheim Plaats, Rancho Cucamonga, CA 91730

EC

REP

E- CrossStu GmbH

Mainz Landstraße .69, 60329 Frankfurt op Voornaamst .

UK

REP

JH RAADPLEGING BEPERKT.

C/ O JH Advies Beperkt Kantoor 147, Centurio Huis,

Londen Weg , Staines - upon - Thames , Surrey , TW 18

4 AX
