| Produkttyp | Strömförsörjning för CO2-laserrör |
| Märke | Vevor |
| Modell | MYJG40W |
| Inspänning | AC 100-240 V, 50/60 Hz |
| Maximal utström | 20 mA |
| Effektivitet | 91 % |
| Överströmsskydd | 130 % av maxström |
| Öppen krets-skydd | Ja (kort varaktighet) |
| Kylning | Inbyggd fläkt |
| Arbetstemperatur | -30 °C till +65 °C |
| Relativ fuktighet | 20 till 85 % RH (utan kondensation) |
| Isolationsresistans | ≥ 50 MΩ (DC 500 V) |
| Vibrationsmotstånd | Amplitud 0,5 mm, frekvens 10-55 Hz, 3 riktningar, 2 timmar |
| MTBF | ≥ 30 000 timmar |
| Åldringstest | 12 timmar vid full last vid 60 °C, 500 cykler på/av med 7 sekunders intervall |
| Effektkontroll | Analog signal 0-5 V eller PWM (20-50 kHz) |
| TTL-styrning | Hög eller låg nivå valbar |
| Återkopplingsgränssnitt | Sluten slinga för att kontrollera den verkliga strömmen |
| Säkerhetsfunktioner | Skyddsbrytare för vattenflöde, chassióppning, etc. |
| Underhåll | Säkerställ korrekt jordning, undvik högspänningsutgångar utan belastning |
| Tillverkningsland | Kina (Shanghai) |
Vanliga frågor - MYJG40W Vevor
Användarfrågor om MYJG40W Vevor
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Strömförsörjning i PDF-format gratis! Hitta din manual MYJG40W - Vevor och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. MYJG40W av märket Vevor.
BRUKSANVISNING MYJG40W Vevor
Teknisk support och E-garanticertifikat
Vi fortsätter att vara engagerade i att förse dig med konkurrenskraftiga verktygspriser. "Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar en uppskattning av de besparingar du kan ha nytta av genom att köpa vissa verktyg hos oss jämfört med stora toppmärken, och det täcker inte nödvändigtvis alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera noggrant när du lägger en beställning hos oss om du faktiskt sparar.
Hälften i jämförelse med toppens stora varumärken.
(Bilden är endast för referens, vänligen hänvisa till faktisk vara)
BEHÖVER DU HJÄLP? KONTAKTA OSS!
Har du produktfrågor? Behöver du teknisk support? Vänligen kontakta oss fritt:
Teknisk support och e-garanticertifikat www.vevor.com/support
Detta är originalinstruktionen, vänligen läs alla manualinstruktioner noggrant före drift. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Produktens utseende ska vara föremål för produkten du mottagit. Vänligen förlåt oss om vi inte informerar om det finns några teknik- eller programvaruuppdateringar av produkten.
Nyckelfunktioner:
Produkten är en framgångsrik högeffektiv, hög frekvens, hög hastighet CO2-laserstödd strömförsörjning, liten storlek, låg vikt, lätt att fungera, bra matchande prestanda för lasrar. Den kan direkt anslutas med lasern, vilket sparar den skrymmande och svåra uppvärmningen av motstånd. Denna strömförsörjning kan göra CO2-laser belysning lätt, ta fördel av hela prestandan för CO2-laser, förbättra konverteringseffektiviteten och förlänga livslängden på lasern.
Nyckel tekniska parametrar:
- Ingångsspänning: AC 100-240V
- Svarshastighet: ≤ 1 mS.
- TTL-nivåomkopplarkontroll: effektiv nivå kan vara hög och låg urval
- Skyddsomkopplare: kan användas för att detektera vatten, skydda laser, eller skydd vid öppning av höljet, etc.
- Lasereffektreglering: (1) Utströmmen på laserströmförsörjningen regleras av effektmätaren. (2) Kontrolleras av PWM (TTL-nivå).
- Återkopplingsgränssnitt: Strömförsörjningen kan ha ett återkopplingsgränssnitt och kan användas för sluten kretsstyrning för att verifiera den faktiska laserarbetsströmmen.
- Användningsmiljö: Temperatur (-10 till 40 °C), luftfuktighet: ≤ 85 %.
Instruktioner för användning:
- Anslutning av laserröret: Den högspända (HV+) utgången från laserströmförsörjningen måste anslutas till anoden (fullreflektorn) på CO2-laserröret. Strömkretsen för laserströmförsörjningen är ansluten till CO2-laserrörets katod (laserutgången) via en strömmätare (eller direkt).
- Anslutning av styrsignalen: I Figur 1 (eller Figur 2) är styrsignalledningen pålitligt ansluten till styrenheten på laserströmförsörjningen.
- Styrsignalens ingång: Som visas i Figur 3 ansluts DAC-signalen eller TTL-utsignalen från den externa datorn till laserströmförsörjningen efter behov, för att styra laserns uteffekt.
- Spänningsval: Laserströmförsörjningen kräver AC 100-240V, 50/60Hz.
- Ytterligare funktioner: Laserströmförsörjningen har en uppsättning skyddande strömbrytare för skydd mot vattenflöde, när höljet öppnas, etc.
Viktiga anmärkningar:
- Laserröret måste kylas med vatten under arbete!
- Högspänningsutgången får inte vara öppen! (Högspänningsutgångens positiva och negativa ändar måste vara ordentligt anslutna till laserns positiva och negativa ändar).
- Den inre strömförsörjningen är konstruerad för att ladda ur eventuell restladdning vid avstängning, men det kan i allmänhet ta upp till två sekunder. Av säkerhetsskäl bör du fortfarande vara försiktig med elektriska stötar! (Isoleringssäkerhetskraven för upphängd 40 kV högspänning måste garanteras i båda ändarna av högspänningsutgången).
- Laserströmförsörjningen måste använda ett trehålsuttag med jordad ände. Höljet måste vara jordat för att undvika elektriska stötar.

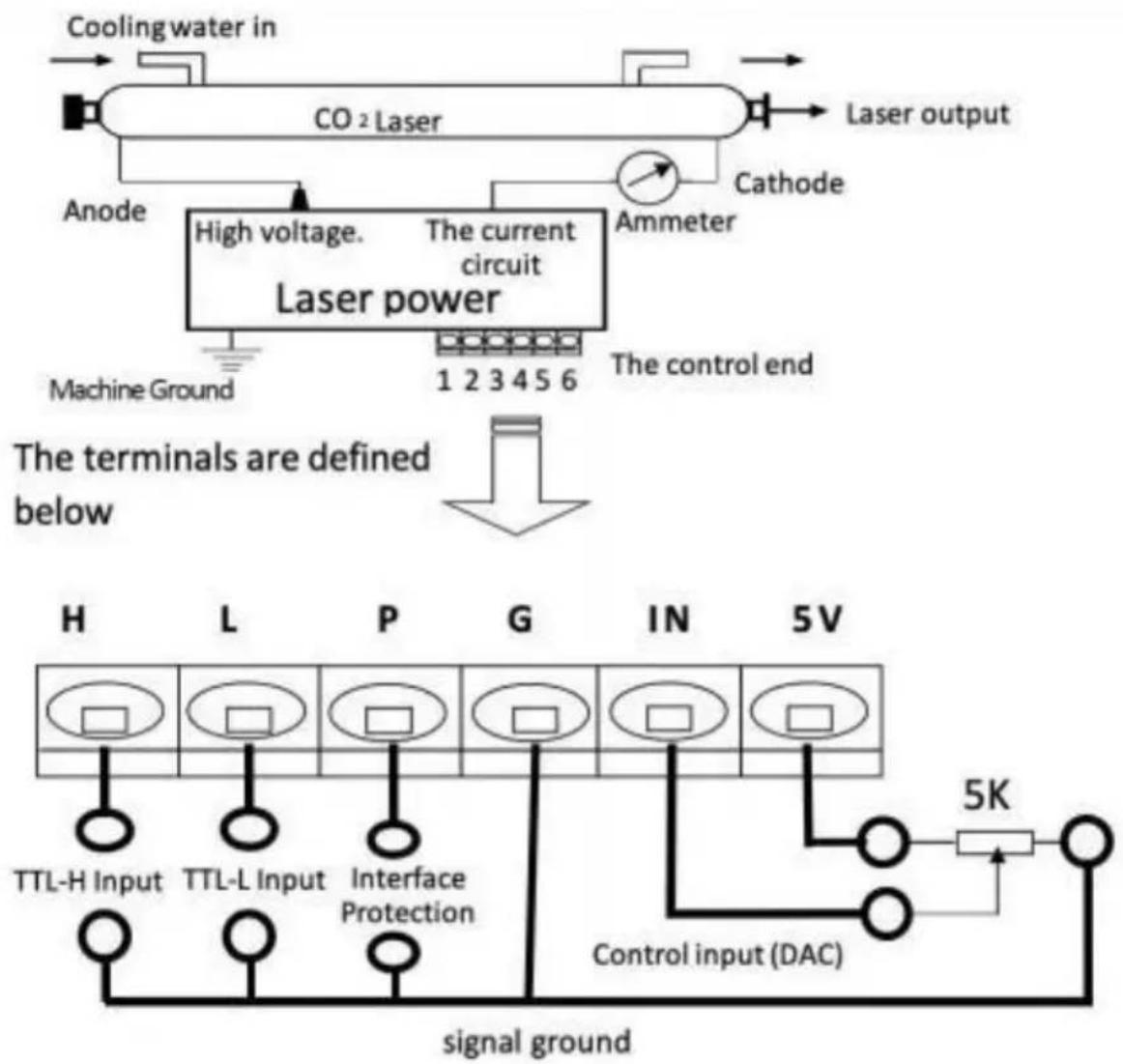

Kabeldragningsdiagram för laserströmförsörjning och lasrar:
Kontrollterminalens betydelse och funktion:
| TTL-H Input | TTL - L Input | Kontrollera Input ( D C ) | Laser produktion |
| Öppna | Låg (<0,3V) | 0-5V | Pmin - Pmax |
| Hög (>3V) | 0-5V | 0 | |
| Låg (<0,3V) | Öppna | 0-5V | 0 |
| Hög (>3V) | 0-5V | Pmin - Pmax | |
| Skydd Gränssnitt | 0-5V | 0 | |
Anslutningsdiagram för lågnivå TTL-signal![graph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Anmeter"] D --> E["Cathode"] E --> F["Anode"] F --> G["High voltage."] G --> H["Laser power"] H --> I["Machine Ground"] H --> J["1 2 3 4 5 6"] H --> K["The control end"] style H fill:#f9f,stroke:#333](/content/2026/04/736016/images/b84ac3190e7e19d6c087c063c21d01ac1376230a69a21e459a6dd779912995a6.jpg)
Obs: Det finns två sätt att styra energisignalerna:
- PWM-pulsgenerator: (frekvenslaser) intensitet från 20 kHz till 50 kHz, 5V luft-till-luft-förhållande.
- 0-5V analog
Anslutningsdiagram för högnivå TTL-signal:![graph TD A["Cooling water in"] --> B["CO2 Laser"] B --> C["Laser output"] B --> D["Anode"] D --> E["High voltage."] E --> F["Laser power"] F --> G["Machine Ground"] F --> H["1 2 3 4 5 6"] F --> I["Ammeter"] I --> J["Laser output"] F --> K["The control end"] L["TTL-H (Laser Fire)"] --> M["Manual On/O…](/content/2026/04/736016/images/cc61e634877e2596c0dd23089f4cecbbcfc7f9716bbe1b6eee9516b9d4b26c89.jpg)
Obs: Det finns två sätt att styra energisignalerna:
- PWM-pulsgenerator: (frekvenslaser) intensitet från 20 kHz till 50 kHz, 5V luft-till-luft-förhållande.
- 0-5V analog
MINGYU LASER STRÖMFÖRSÖRJNINGSMODELLER
L-: Laser Tube (-)
FG: Jord
AC: 110V/220V
| Modell | Delar lista | bild |
| MYJG40W | förbindelse terminal |  |
| MYJG60W/80W/100W/150W | förbindelse terminal högspänd driva rader*1 |  |
Ny stabil laserströmförsörjning bild och montering (storlek i mm)
Laserströmförsörjning huvudström:
Ny stabil laserströmförsörjning, de största funktionerna: den använder modulär design, automatisk detektering av lasereffektsignal, automatisk upptäckt av vattenskydd!
Monteringshålen är alla konsekventa och lämpliga för växtlinjeinstallation. De använder nollström halvbro mjuk switch krets, så att drivförsörjningen har hög effektivitet, snabb svarshastighet och är lätt att integrera. Stöder laserrör från olika tillverkare.
Hamnkontroll är enkel, kan användas antingen hög eller låg nivå signaler. TTL-nivå kan styra laserns start, stopp,
Samtidigt finns det en onormal skyddsbrytare för att upptäcka om utevattnet, ventilationen och så vidare fungerar.
Lasereffektreglering kan styras mellan 0 och 5V analoga signaler eller PWM-signaler. Storleken på laserströmförsörjningen.
Strömförsörjningen har en öppen kretsskyddsfunktion: strömförsörjningen kan arbeta på den öppna
kretsen under en kort tid när skyddet är väl jordat, vilket undviker skador på laserkraften på grund av att laserrören spricker.
Åldringstest från fabrik: Varje strömförsörjning är testad under full last vid en hög temperatur på 60 grader, 12 timmars åldringstest, 7 sekunder, och drivs av och på 500 gånger.

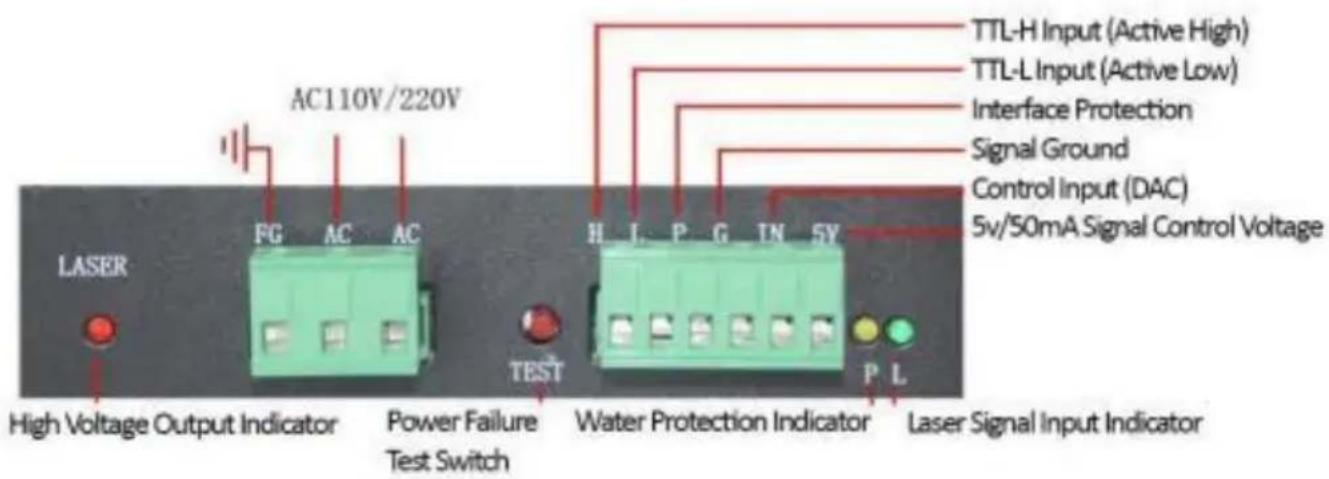

Terminaldefinitioner, lysdioder och kraftdetekteringsinstruktioner:
Strömförsörjningsstatus Lampor:
(LASER) Lyser när lasern är på. Om lampan lyser och lasern inte avger någon stråle, är laserröret trasigt. Om laserröret avger stråle, är strömförsörjningen normal.
(P) Lyser när skyddskretsen fungerar. (L) Lyser när testbrytaren är tryckt eller TTL-signal är närvarande.
Tekniska parametrar:
| Modell | MYJG40W | MYJG60W | MYJG80W | MYJG100W | MYJG150W |
| Input | AC100-240V 50/60Hz | ||||
| Maximal strömutgång | 20mA | 23mA | 25mA | 28mA | 36mA |
| Effektivitet. | 91 % | ||||
| Svämma över skydd | 130 % av maximal ström | ||||
| Öppen väg skydd | Ja (kort tid) | ||||
| Strukturera. | Fläktkyld | ||||
| Drift temperatur | -30 °C +65 °C | ||||
| Relativ luftfuktighet. | 20 till 85 % RH (inga dagg) | ||||
| Isolationsmotstånd | ≥50MΩ ( DC500V ) | ||||
| Vibrationsmotstånd | Amplitud 0,5 mm frekvens 10 till 55H z 3D-riktning för 2 | ||||
| Ingen stilleståndstid MTBF | ≥30 000 timmar | ||||
| Stäng av Effekttest för 7 sekunder | 500 gånger | ||||
