Vevor MYJG40W - Zasilanie elektryczne
📄 130 strony Polski PL ⬇ Pobierz 💬 Pytanie AI ❓ 10 pytania ⚙️ Dane tech.
Notice Vevor MYJG40W - page 85
85 / 130
Prosze wybrac swoj jezyk i podac email: wyslemy specjalnie przetlumaczona wersje.
Typ produktu Zasilacz do rury lasera CO2
Marka Vevor
Model MYJG40W
Napięcie wejściowe AC 100-240 V, 50/60 Hz
Maksymalny prąd wyjściowy 20 mA
Sprawność 91%
Zabezpieczenie nadprądowe 130% prądu maksymalnego
Zabezpieczenie przed otwartym obwodem Tak (krótkotrwałe)
Chłodzenie Wbudowany wentylator
Temperatura pracy -30°C do +65°C
Wilgotność względna 20-85% RH (bez kondensacji)
Rezystancja izolacji ≥ 50 MΩ (DC 500 V)
Odporność na wibracje Amplituda 0,5 mm, częstotliwość 10-55 Hz, 3 kierunki, 2 godziny
MTBF ≥ 30 000 godzin
Test starzeniowy 12 godzin przy pełnym obciążeniu w 60°C, 500 cykli włącz/wyłącz po 7 sekund
Kontrola mocy Sygnał analogowy 0-5 V lub PWM (20-50 kHz)
Sterowanie TTL Poziom wysoki lub niski do wyboru
Interfejs sprzężenia zwrotnego Pętla zamknięta do sprawdzania rzeczywistego prądu
Funkcje bezpieczeństwa Wyłącznik ochronny dla przepływu wody, otwarcia obudowy itp.
Konserwacja Zapewnić prawidłowe uziemienie, unikać wyjść wysokiego napięcia bez obciążenia
Kraj produkcji Chiny (Szanghaj)

Często zadawane pytania - MYJG40W Vevor

Jaki typ rury laserowej mogę użyć z zasilaczem MYJG40W?
Ten zasilacz jest przeznaczony do rur lasera CO2. Obsługuje rury różnych producentów i mocach do 40W.
Jakie jest wymagane napięcie wejściowe?
Zasilacz działa na napięciu wejściowym AC 100-240 V, 50/60 Hz. Upewnij się, że używasz gniazdka z uziemieniem.
Jak podłączyć rurę laserową do zasilacza?
Podłącz zacisk wysokiego napięcia (HV+) do anody rury laserowej, a zacisk niskiego napięcia (prąd) do katody. Amperomierz można włączyć szeregowo, aby monitorować prąd.
Jak kontrolować moc lasera?
Moc można kontrolować za pomocą sygnału analogowego 0-5 V lub sygnału PWM (20-50 kHz, cykl pracy 0-100%). Sygnały TTL wysoki lub niski mogą być używane do włączania/wyłączania lasera.
Jakie są ważne środki ostrożności?
Nigdy nie pozostawiaj wyjścia wysokiego napięcia bez obciążenia. Zapewnij chłodzenie wodne rury laserowej. Zawsze uziemiaj obudowę, aby uniknąć porażenia prądem. Odczekaj kilka sekund po wyłączeniu, aby ładunki resztkowe się rozproszyły.
Czy zasilacz ma zabezpieczenie nadprądowe?
Tak, zabezpieczenie nadprądowe zadziała przy 130% prądu maksymalnego. Zasilacz może również wytrzymać krótkotrwałe zwarcie.
Jaka jest dopuszczalna temperatura pracy?
Urządzenie może pracować w zakresie temperatur -30°C do +65°C i wilgotności względnej 20-85% bez kondensacji.
Jak używać wyłącznika ochronnego?
Wyłącznik ochronny można podłączyć do czujnika przepływu wody lub wyłącznika drzwiowego. W przypadku nieprawidłowości odcina zasilanie, aby chronić laser.
Co oznacza wskaźnik 'P' na zasilaczu?
Wskaźnik P zapala się, gdy obwód zabezpieczający jest aktywny. Jeśli laser nie włącza się, sprawdź rurę laserową i połączenia.
Gdzie mogę znaleźć wsparcie techniczne i gwarancję?
Wsparcie techniczne i elektroniczny certyfikat gwarancyjny są dostępne na stronie www.vevor.com/support. Zachowaj dowód zakupu.

Pytania użytkowników dotyczące MYJG40W Vevor

0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.

Zadaj nowe pytanie dotyczące tego urządzenia

Twój e-mail pozostaje prywatny: służy tylko do powiadomienia Cię, jeśli ktoś odpowie na Twoje pytanie.

Brak pytań. Zadaj pierwsze pytanie.

Pobierz instrukcję dla swojego Zasilanie elektryczne w formacie PDF za darmo! Znajdź swoją instrukcję MYJG40W - Vevor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. MYJG40W marki Vevor.

INSTRUKCJA OBSŁUGI MYJG40W Vevor

Wsparcie techniczne i E-gwarancja Certyfikat www.vevor.com/support

LASER ZASILANIE UŻYTKOWNIK PODRĘCZNIK

MODEL: MYJG 40W, MYJG 60W, MYJG 80W, MYJG 100W, MYJG 150W,

Nadal jesteśmy zaangażowani w zapewnianie Ci narzędzi w konkurencyjnej cenie. "Ratować Połowa", "Połowa ceny" lub inne podobne wyrażenia używane przez nas przedstawiają szacunkowe oszczędności, jakie możesz uzyskać, korzystając z zakupu niektórych narzędzi

od nas w porównaniu do głównych najlepszych marek i niekoniecznie mają na myśli pokrycie wszystkich kategorii narzędzi oferowanych przez nas. Jesteś uprzejmie proszony o dokładne sprawdzenie

przy składaniu u nas zamówienia, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Vevor MYJG40W - LASER ZASILANIE UŻYTKOWNIK PODRĘCZNIK - 1

(Zdjęcie ma charakter poglądowy, proszę odnieść się do rzeczywistego obiektu)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Proszę, skontaktuj się z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja, proszę przeczytać wszystkie instrukcje w podręczniku

uważnie przed uruchomieniem. VEVOR zastrzega sobie prawo jednoznacznej interpretacji naszej instrukcji obsługi. Wygląd produktu powinien podlegać

produktowi, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy

informować Cię ponownie, jeśli wystąpią jakiekolwiek aktualizacje technologiczne lub oprogramowania naszego produktu.

Najważniejsze cechy:

Ten produkt jest udanym, wysoko wydajnym, wysokoczęstotliwościowym szybkim

zasilaczem do laserów CO2, o małych rozmiarach i niskiej wadze, łatwym do podłączenia i o wydajności dopasowanej do laserów. Może być bezpośrednio podłączony

do lasera, oszczędzając nieporęczne i poważne ogrzewanie oporowe. Ten zasilacz może sprawić, że laser CO2 będzie łatwy w użyciu, wykorzystując pełną wydajność lasera CO2, poprawiając efektywność konwersji i przedłużając żywotność lasera.

Kluczowe informacje techniczne - parametry:

  1. Napięcie wejściowe: AC 100-240 V
  2. Szybkość reakcji: ≤ 1 ms. Sterowanie przełącznikiem poziomu TTL: skuteczny poziom może być wysoki lub niski do wyboru.
  3. Wyłącznik zabezpieczający: może być używany do wykrywania wody, ochrony lasera, zabezpieczenia przy otwieraniu obudowy itp.
  4. Regulacja mocy lasera: (1) Prąd wyjściowy zasilacza lasera jest regulowany przez miernik mocy. (2) Kontrolowany przez PWM (poziom TTL).
  5. Interfejs sprzężenia zwrotnego: Sam zasilacz może mieć interfejs sprzężenia zwrotnego i może być używany do sterowania w pętli zamkniętej w celu sprawdzenia rzeczywistego prądu roboczego lasera.
  6. Środowisko użytkowania: Temperatura (od -10 do 40 stopni C), wilgotność: ≤ 85%.

Instrukcje do użytku:

  1. Podłączenie tuby laserowej: Wysokie napięcie (HV+) z zasilacza laserowego musi być podłączone do anody (pełnego reflektora) rury laserowej CO2. Obwód prądowy zasilacza laserowego jest podłączony do katody (wyjścia lasera) lampy laserowej CO2 poprzez miernik prądu (lub bezpośrednio).
  2. Podłączenie sygnału sterującego: W postaci 1 (lub postaci 2) linia sygnałowa sterowania jest niezawodnie podłączona do końca sterowania zasilacza laserowego.
  3. Sygnał sterujący Wejście: Jak pokazano na rysunku 3, sygnał DAC lub TTL z komputera zewnętrznego jest podłączony do zasilacza lasera w razie potrzeby i steruje mocą wyjściową tuby laserowej.
  4. Wybór napięcia: Zasilacz lasera wymaga zasilania 100-240 V, 50/60 Hz.
  5. Dodatkowe funkcje: Zasilacz lasera ma zestaw wyłączników ochronnych zabezpieczających przed przepływem wody, gdy obudowa jest otwarta, itp.

Ważne uwagi:

  1. Ta rura laserowa musi być chłodzona wodą podczas pracy!
  2. Wyjście wysokiego napięcia nie może być otwarte! (Dodatni i ujemny koniec wyjścia wysokiego napięcia muszą być odpowiednio podłączone do dodatniego i ujemnego końca lasera).
  3. Wewnętrzny zasilacz został zaprojektowany tak, aby rozładować każdy

ładunek resztkowy przy wyłączeniu, ale zazwyczaj może to potrwać do dwóch sekund. Jednak ze względów bezpieczeństwa nadal powinieneś uważać na porażenie prądem! (Wymagania bezpieczeństwa izolacji dla podwieszonego 40KV wysokiego napięcia muszą być zagwarantowane na obu końcach wyjścia wysokiego napięcia).

  1. Zasilacz lasera musi używać trzyotworowego gniazda z końcem uziemiającym. Obudowa musi być ściśle uziemiona, aby uniknąć porażenia prądem.

Schematy okablowania zasilaczy laserowych i laserów:

Vevor MYJG40W - Ważne uwagi: - 2

Znaczenie i funkcja terminala sterującego:

TTL-H WejścieTTL - L WejśoKontrola Wejście ( D C )Laser wyjście
OtwarteNiski (<0,3 V)0-5VPmin-Pmaks.
Wysoki (>3V)0-5V0
Niski (<0,3 V)Otwarte0-5V0
Wysoki (>3V)0-5VPmin-Pmaks.
Ochrona Interfejs0-5V0

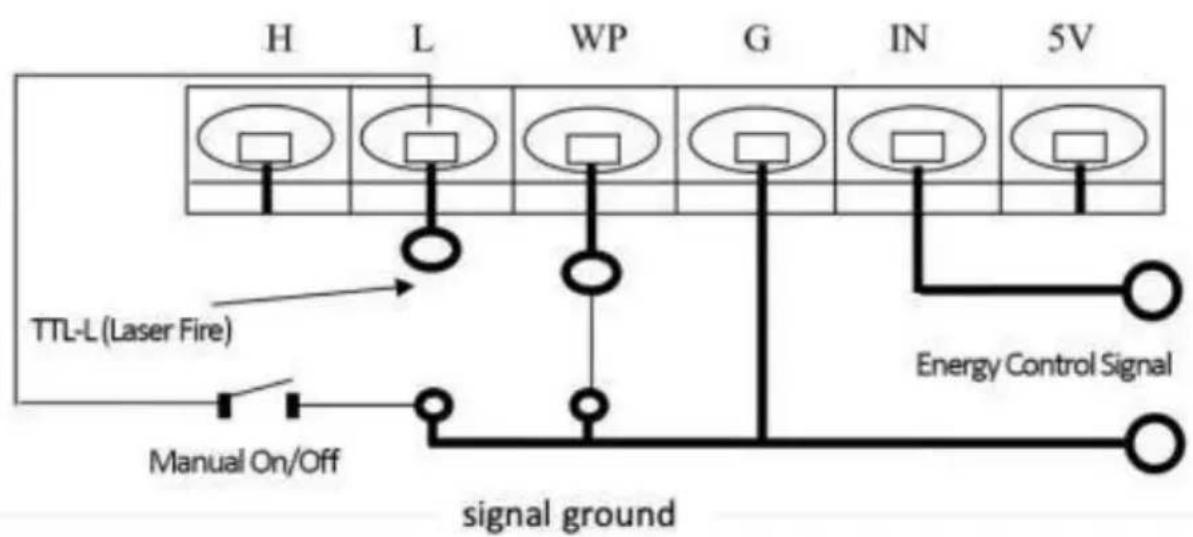

Schemat połączeń sygnału TTL niskiego poziomugraph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Anmeter"] D --> E["Acond"] E --> F["High voltage."] F --> G["Laser power"] G --> H["Machine Ground"] G --> I["1 2 3 4 5 6"] G --> J["The control end"] G --> K["The terminals are defined below"] L["Cathode"] --> D

Uwaga: Istnieją dwa sposoby kontrolowania sygnałów energetycznych:

  1. Generator impulsów PWM: (częstotliwość lasera) intensywność od 20kHz do 50kHz, stosunek 5V powietrze-powietrze.
  2. Analog 0-5V

Schemat połączenia sygnału TTL wysokiego poziomu:graph TD A["Cooling water in"] --> B["CO2 Laser"] B --> C["Laser output"] B --> D["Anode"] D --> E["High voltage."] E --> F["Laser power"] F --> G["Machine Ground"] F --> H["The current circuit"] H --> I["Ammeter"] I --> J["1 2 3 4 5 6"] J --> K["The control end"] L["TTL-H (Laser Fire)"] --> M["Manu…

Uwaga: Istnieją dwa sposoby kontrolowania sygnałów energetycznych:

  1. Generator impulsów PWM: (częstotliwość lasera) intensywność od 20kHz do 50kHz, stosunek 5V powietrze-powietrze.
  2. Analog 0-5V

MODELE ZASILACZY LASEROWYCH MINGYUVevor MYJG40W - Ważne uwagi: - 6

L-: Rura lasera (-)

FG: Uziemienie

AC: 110V/220V

ModelStrony listazdjęcie
MYJG40Wpołączenie terminalVevor MYJG40W - Ważne uwagi: - 7
MYJG60W/80W/100W/150Wpołączenie zacisk *2 Wysokie nącie mo linie*1Vevor MYJG40W - Ważne uwagi: - 8

Nowa stajnia zasilacz laserowy zdjęcie i montaż (rozmiar W mVevor MYJG40W - Ważne uwagi: - 9

Zasilacz laserowy Główny Cechy:

Nowy stabilny zasilacz laserowy, największe cechy: używać z modułowa konstrukcja automatyczne wykrywanie sygnału mocy lasera, automatyczne wykrywanie ochrony przed wodą!

Otwory montażowe są wszystkie takie same i pasują do linii roślin instalacja. zastosowanie układu przełączającego półmostkowego o zerowym prądzie, dzięki czemu moc

dostarczać ma wysoką wydajność, szybką szybkość reakcji i Jest łatwy do w integrate. Obsługuje tuby laserowe różnych producentów.

Sterowanie portem jest proste, można używać albo wysoki Lub Niski poziom sygnały. TTL poziom może kontrolować laser start, zatrzymywać się,

Jednocześnie zainstalowany jest wyłącznik zabezpieczający przed awarią, który wykrywa, czy zewnętrzne systemy wodne, wentylacyjne itp. działa prawidłowo.

Możliwość kontrolowania regulacji mocy lasera pomiędzy 0 l 5V analog sygnały lub sygnałów PWM Rozmiar laser moc.

Zasilacz posiada funkcję zabezpieczenia przed rozwarciem obwodu: zasilacz może pracować na otwartym obwód na krótki czas, gdy zabezpieczenie jest dobrze uziemione państwo, co zapobiega uszkodzeniu zasilacza lasera z powodu ten pękający z laser rura.

Test starzenia fabrycznego: Każdy zasilacz jest testowany pod Pełny obciążenie Na A wysoki temperatura 60 stopni, 12-godzinny test starzenia, 7 sekund i zasilanie włączony i wyłączony 500 czasy.

Definicje terminali, Diody LED i wykrywanie mocy instrukcje:

Vevor MYJG40W - Zasilacz laserowy Główny Cechy: - 1

Stan zasilania Ślepia:

(LASER) Światła, gdy Laser jest Ostrzał: Jeśli światło jest włączone i Tube tak nie pożaru, wówczas pęka tuba laserowa. Jeśli lampa laserą jest wystrzeliwana, to moc lasera dostarczać Jest normalna.

(P) Światła, gdy Obwód zabezpieczający działa (L) Świeci się, gdy przełącznik testowy jest włączony Naciśnięty lub sy TTL jest obecny

Parametry techniczne:

ModelMYJG40WMYJG60WMYJG80WMYJG100WMYJG150W
WejściePrąd zmienny 100-240 V 50/60 Hz
Maksymalny prąd wyjściowy20mA23mA25mA28mA36mA
Efektywność.91%
Przelewowy ochrona130% maksymalnego prądu
Otwarta droga ochronaTak (krótki czas)
Struktura.Chłodzony wentylatorem
Operacyjny temperatura-30 °C +65 °C
Wilgotność względna.20 do 85% Prawidłowy (NIE rosa)
Rezystancja izolacji≥50MΩ ( prąd stały 500 V )
Odporność na wibracjiAmplituda 0,5 mm częstotliwość 10 do 55H z 3D kierunek godziny
Brak przestojów MTBF≥30 000 godzin
WyłączTest mocy dla 7towary drugiej jakości500 razy

Producent: Shanghaimuxinmuyeyou xiangongsi

Adres: Shuangchenglu 803 nong 11 hao 1602A-1609 shi,

Baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SHAOO PTY LTD., 1 ULICA ROKEVA W

TEASTWOOD Nowa Południowa Walia 2122 Australia

Importowany do Stanów Zjednoczonych: Sanven Technologia Sp. z o.o.,

Apartament 250, 9166 Anaheim Miejsce, Rancho Cucamonga, Kalifornia

91730

ECREP

E-CrossStu GmbH

Moguncja Landstrasse 69, 60329 Frankfurt nad Menem.

UKREP

YH ORDYNACYJNY OGRANICZONY.

C/O YH Ordynacyjny Ograniczony Biuro 147, Centurion

Dom, Londyn Droga, Staines-upon-Thames, Surrey

TW18 4AX

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i Certyfikat gwarancji

elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en E-Garantie Certificaat www.vevor.com/support

LASER STROOMVOORZIENIN G GEBRUIKER HANDMATIG

MODEL : MYJG 40W, MIJNJG 60W, MYJG 80W, MYJG 100W, MIJNJG 150W,
