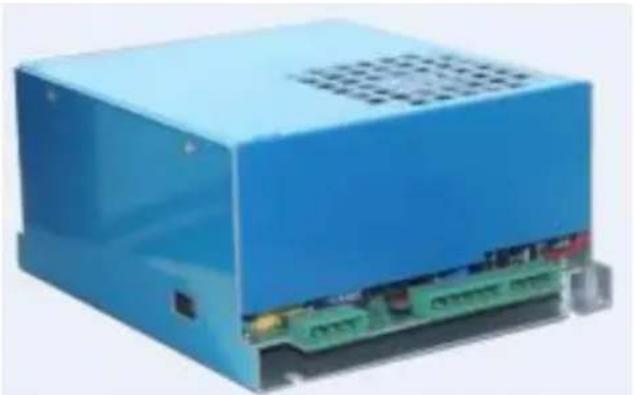

MYJG60W - Alimentation électrique Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation électrique pour laser CO2
Marque	Vevor
Modèle	MYJG60W
Tension d'entrée	AC 100-240 V, 50/60 Hz
Courant de sortie maximum	23 mA
Efficacité	91 %
Vitesse de réponse	≤ 1 ms
Signal de contrôle	Niveau TTL (haut/bas) ou analogique 0-5 V / PWM
Protection contre les surintensités	Oui (130 % du courant maximum)
Protection contre les circuits ouverts	Oui (courte durée, tube cassé)
Refroidissement	Par ventilateur
Température de fonctionnement	-30 °C à +65 °C
Humidité relative	20 % à 85 % RH (sans condensation)
Résistance d'isolement	≥ 50 MΩ (DC 500 V)
MTBF (temps moyen entre pannes)	≥ 30 000 heures
Fonctions principales	Commutation souple, haute fréquence, rendement élevé, interface de retour, détection automatique de puissance, protection d'eau
Sécurité	Mise à la terre obligatoire, sortie haute tension ne doit pas être ouverte, refroidissement à eau du tube laser
Entretien et nettoyage	Maintenir l'appareil propre et bien ventilé. Vérifier régulièrement les connexions et le refroidissement

FOIRE AUX QUESTIONS - MYJG60W Vevor

Comment connecter l'alimentation MYJG60W au tube laser CO2 ?

Connectez la sortie haute tension (HV+) à l'anode du tube laser (réflecteur) et le circuit de courant à la cathode (sortie laser). Utilisez un ampèremètre en série si nécessaire.

Quels types de signaux de contrôle sont supportés ?

L'alimentation accepte les signaux TTL (niveau haut ou bas) et les signaux analogiques 0-5 V ou PWM. La sélection se fait via le connecteur de commande.

Comment utiliser la fonction de protection ?

L'alimentation dispose d'un interrupteur de protection qui peut être raccordé à un détecteur de débit d'eau ou à un interrupteur de boîtier. En cas d'anomalie, la sortie laser est coupée.

Que faire si le laser ne s'allume pas ?

Vérifiez que le témoin LASER est allumé. Si oui, le tube est peut-être défectueux. Sinon, vérifiez les connexions, la tension d'entrée et les signaux de commande.

Puis-je utiliser l'alimentation sans tube laser connecté ?

Oui, mais uniquement pour une courte durée et avec une mise à la terre correcte. L'alimentation supporte un circuit ouvert temporaire, mais une utilisation prolongée peut l'endommager.

Quelle est la tension d'entrée requise ?

L'alimentation fonctionne sur une tension secteur de 100 à 240 V AC, 50/60 Hz. Assurez-vous que la prise comporte une borne de terre.

Comment régler la puissance du laser ?

La puissance est contrôlée soit par un signal analogique 0-5 V (via le wattmètre), soit par modulation de largeur d'impulsion (PWM) TTL. Connectez le signal approprié au port IN.

Quels sont les voyants d'état et leur signification ?

Le voyant LASER s'allume lorsque le laser tire. Le voyant P s'allume en cas de protection active. Le voyant L s'allume lorsqu'un signal TTL est présent et que l'interrupteur de test est en position.

Dois-je mettre l'appareil à la terre ?

Oui, le boîtier de l'alimentation doit être strictement relié à la terre pour éviter tout risque de choc électrique. Utilisez une prise à trois fils avec mise à la terre.

Quelles sont les précautions de sécurité importantes ?

Ne laissez jamais la sortie haute tension en circuit ouvert. Assurez un refroidissement à eau du tube laser. Déchargez les condensateurs internes après la mise hors tension (attendez quelques secondes). Évitez l'humidité excessive.

MODE D'EMPLOI MYJG60W Vevor

Support technique et garantie électronique

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Sauvegarder Moitié", "Moitié Prix" ou toute autre expression similaire utilisée par nous représente seulement une estimation des économies que vous pourriez bénéficier de l'achat de certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement une couverture

de toutes les catégories d'outils proposées par nous. Nous vous prions de vérifier soigneusement

lorsque vous passez une commande chez nous si vous réalisez effectivement des économies

de moitié par rapport aux grandes marques.

(L'image est à titre indicatif seulement, veuillez vous référer à l'objet)

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Avez-vous des questions sur le produit ? Besoin d'un soutien technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique

Ceci est le manuel d'instructions original, veuillez lire tout le manuel d'instructions soigneusement avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit doit être soumise à la

produit que vous avez reçu. Veuillez nous pardonner de ne pas vous informer à nouveau s'il existe une technologie ou un logiciel

mises à jour sur notre produit.

Caractéristiques principales :

Le produit est un système à haut rendement, haute fréquence et haute vitesse performant

Supportée par laser CO2, petite taille, poids léger, facile à fonctionner avec de bonnes performances d'adaptation pour les lasers. Elle peut être directement connectée

au laser, en économisant les encombrants et sévères chauffages à résistance. Cette alimentation peut faire fonctionner le laser CO2 facilement, en tirant avantage de toutes les performances du laser CO2, améliorant l'efficacité de conversion et prolongeant la vie du laser.

Paramètres techniques clés :

1. Tension d'entrée : CA 100-240 V
2. Vitesse de réponse : ≤ 1 ms.
3. Contrôle du commutateur de niveau TTL : niveau efficace peut être sélectionné haut ou bas.
4. Interrupteur de protection : peut être utilisé pour la détection de protection des lasers, ou protection lors de l'ouverture du boîtier, etc.
5. Régulation de la puissance laser : (1) Le courant de sortie de l'alimentation laser est régulé par le wattmètre. (2) Contrôlé par modulation de largeur d'impulsion (PWM) (niveau TTL).
6. Interface de retour : L'alimentation elle-même peut avoir une interface de retour d'information et peut être utilisée pour le contrôle en boucle fermée afin de vérifier le courant de travail réel du laser.
7. Environnement d'utilisation : Température (-10 à 40 degrés C), humidité : ≤ 85%.

Instructions d'utilisation :

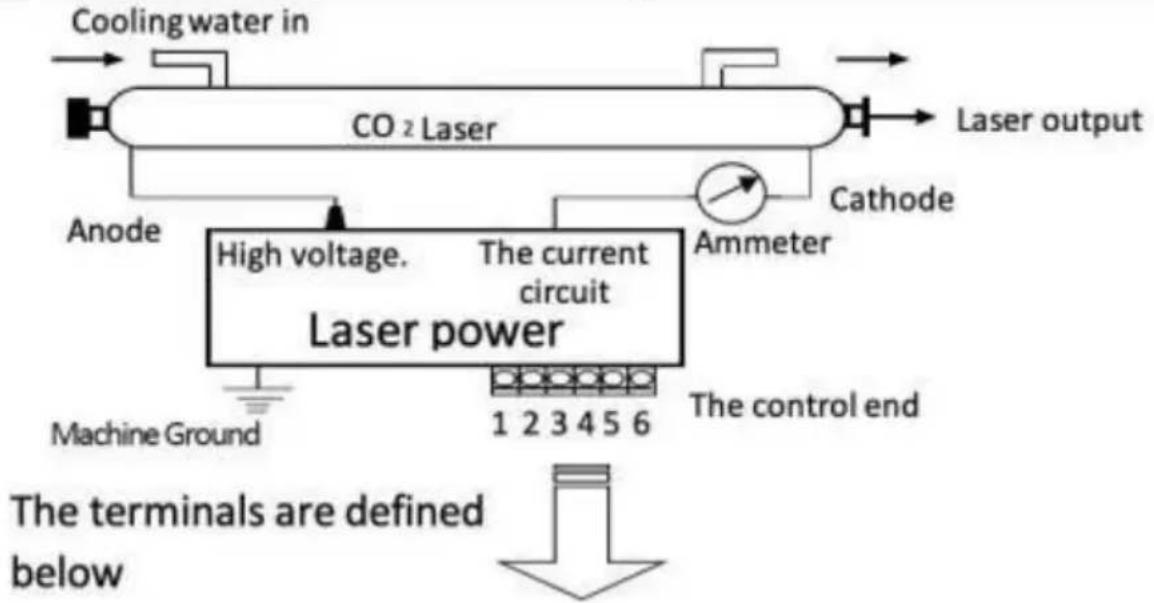

1. Connexion du tube laser : La haute tension (HV+) de l'alimentation laser doit être connectée à l'anode (réflecteur complet) du tube laser CO2. Le circuit de courant de l'alimentation laser est connecté à la cathode (sortie laser) du tube laser CO2 via un ampèremètre directement.
2. Connexion du signal de commande : Dans la figure 1 (ou figure 2), la ligne de signal de commande est connectée de manière fiable à la borne de commande de l'alimentation laser.
3. Signal de contrôle d'entrée : comme le montre la figure 3, le signal DAC ou les signaux de sortie TTL de l'ordinateur externe sont connectés à l'alimentation du laser selon les besoins pour contrôler la puissance de sortie du laser.
4. Sélection de la tension : l'alimentation du laser nécessite une entrée CA de 100-240 V, 50/60 Hz.
5. Caractéristiques supplémentaires : l'alimentation du laser dispose d'un ensemble d'interrupteurs de protection pour le débit d'eau, lorsque le boîtier est ouvert, etc.

Remarques importantes :

1. Le tube laser doit être refroidi à l'eau pendant le fonctionnement !
2. La sortie haute tension ne doit pas être laissée ouverte ! (Les extrémités positive et négative de la sortie haute tension doivent être correctement connectées aux extrémités positive et négative du tube laser).
3. L'alimentation interne est conçue pour décharger toute

charge résiduelle à l'arrêt, mais cela peut généralement prendre jusqu'à quelques secondes. Mais pour des raisons de sécurité, vous devez toujours être prudent contre les chocs électriques ! (Les exigences d'isolation pour la haute tension suspendue de 40 kV doivent être garanties aux deux extrémités de la sortie haute tension).

1. L'alimentation du laser doit utiliser une prise à trois trous avec une mise à la terre. Le boîtier doit être strictement mis à la terre pour éviter les chocs électriques.

Schémas de câblage pour les alimentations laser et les lasers

et fonction de la borne de commande :

TTL-H Saisir	TTL - L Saisir	Contrôle Saisir ( CAI )	Laser sortir
Ouvrir	Faible (<0,3 V)	0-5 V	Pmin- Pmax
	Haut (>3V)	0-5 V	0
Faible (<0,3 V)	Ouvrir	0-5 V	0
Haut (>3V)		0-5 V	Pmin- Pmax
Protection Interface		0-5 V	0

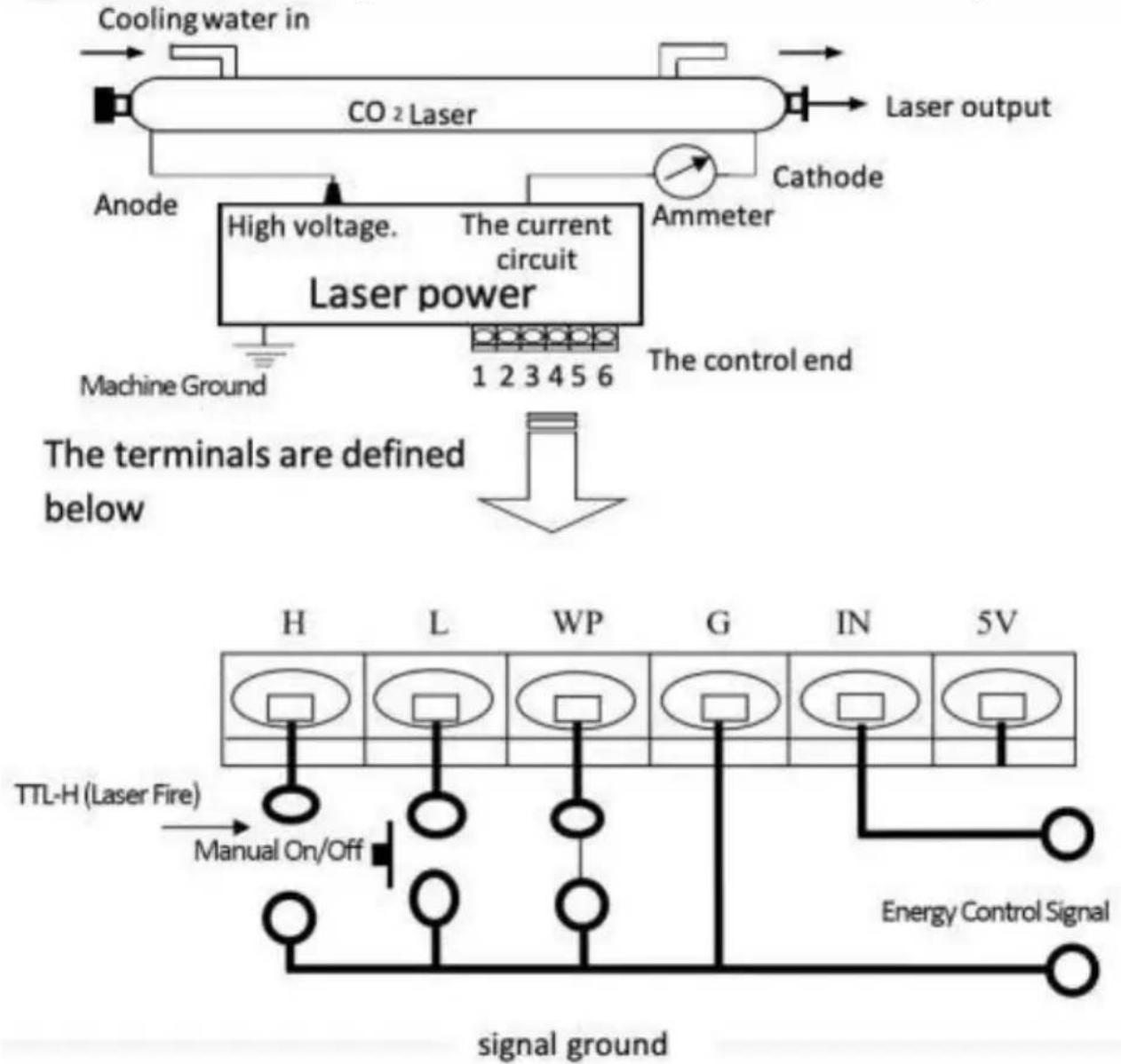

Schéma de connexion du signal TTL de bas niveau

Remarque : il existe deux façons de contrôler les signaux énergétiques : 1. Modulation de largeur d'impulsion (PWM) Générateur d'impulsions : (fréquence laser) intensité de 20 kHz à 50 kHz, rapport 5 V.

1. 0-5 V analogique

Connexion du signal TTL de haut niveau Diagramme :

Remarque : il existe deux façons de contrôler les signaux énergétiques : 1. Générateur d'impulsions PWM : (fréquence laser) intensité de 20 kHz à 50 kHz, rapport 5 V. 2. Analogique 0-5 V

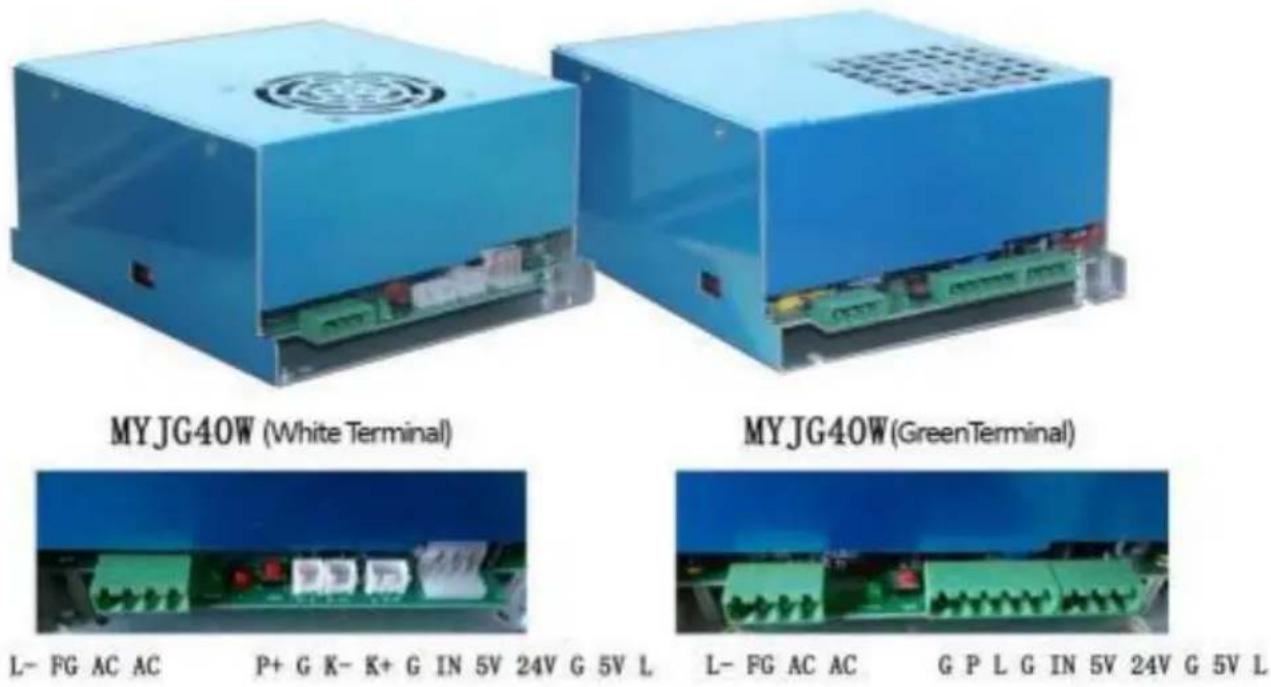

MINGYU LASER MODÈLES D'ALIMENTATION ÉLECTRIQUE

L- : Tube laser (-)

FG : Terre

AC : 110 V/220 V

Nouvelle image et montage de l'alimentation laser (dimensions en mm)

Alimentation laser Principales caractéristiques :

Nouvelle alimentation laser stable, les plus grandes caractéristiques : l'utilisation d'une conception modulaire avec détection automatique du signal de puissance laser, détection automatique et protection de l'eau !

Les trous de montage sont tous cohérents et adaptés à la ligne d'installation. L'utilisation d'un circuit de commutation souple en demi-pont à courant nul, de sorte que le pouvoir

fournit une efficacité élevée, une vitesse de réponse rapide et est facile à intégrer. Prend en charge les tubes laser de différents fabricants.

Le contrôle des ports est simple, peut être utilisé avec des signaux de niveau haut ou bas. Le niveau TTL peut contrôler le démarrage et l'arrêt du laser. En même temps, il existe un interrupteur de protection contre les anomalies, pour détecter si l'eau extérieure, la ventilation, etc. fonctionnent. La régulation de la puissance laser peut être contrôlée entre 0 et 5 V par des signaux analogiques ou des signaux PWM. La taille de la puissance laser

L'alimentation dispose d'une fonction de protection contre les circuits ouverts : l'alimentation peut travailler à l'air libre.

circuit pendant une courte période lorsque la protection est bien mise à la terre, ce qui évite d'endommager l'alimentation laser en raison de l'éclatement du tube laser.

Test de vieillissement en usine : Chaque alimentation est testée sous pleine charge à une température élevée de 60 degrés, test de vieillissement de 12 heures, et est alimentée marche/arrêt 500 fois.

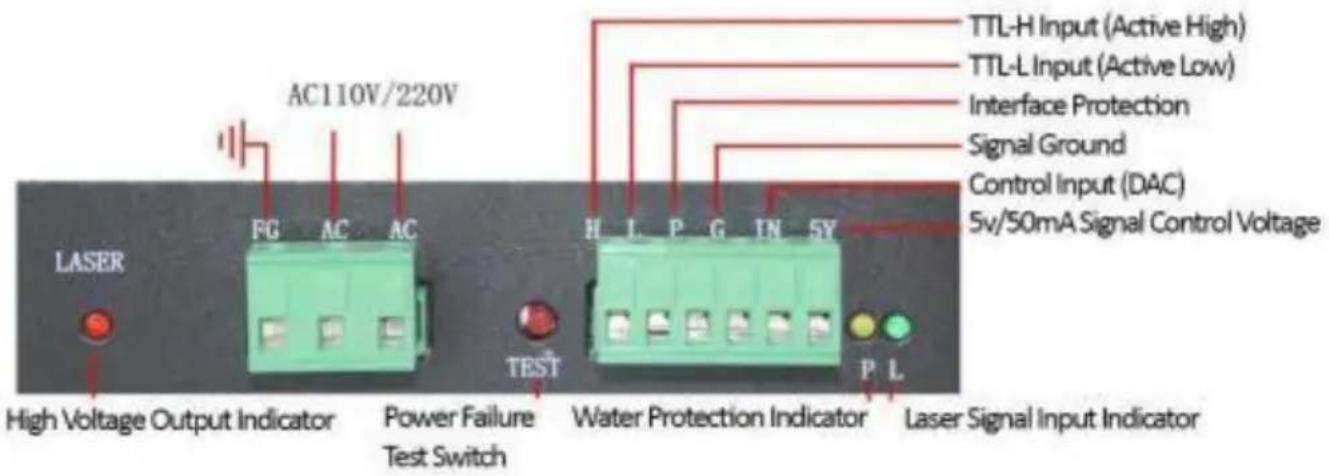

Définitions des terminaux, LED et instructions de détection de puissance :

État de l'alimentation électrique Lumières :

(LASER) S'allume quand le laser est en marche : Si la lumière est allumée, le tube laser ne s'enflamme pas, alors le tube laser est cassé. Si le laser est déclenché, alors la puissance du laser fournie est normale.

(P) S'allume quand le circuit de protection fonctionne. (L) S'allume lorsque l'interrupteur de test est en position signal, presse TTL est présent.

Paramètres techniques :

Modèle	MYJG40W	MYJG60W	MYJG80W	MYJG100W	MYJG150W
Saisir	CA 100-240 V 50/60 Hz
Courant de sortie maxir	20 mA	23 mA	25 mA	28 mA	36 mA
Efficacité.	91%
Débordement protection	130% du courant maximum
Route ouverte protectic	Oui (courte durée)
Structure.	Refroidi par ventilateur
Opérationnel température	-30 °C +65 °C
Humidité relative.	20 à 85% RH (Non rosée)
Résistance d'isolement	≥50MΩ ( DC500V )
Résistance aux vibrations	Amplitude 0,5 mm fréquence 10 à 55 Hz z direction 3D heures
Pas de temps d'arrêt MTBF	≥30 000 heures
Éteignez le Test de puissance pour 7 secondes	500 fois

Fabricant : Shanghaimuxinmuyeyou xiangongsi

Adresse : Shuangchenglu 803 nong 11 hao 1602A-1609 shi,

Baoshanqu, Shanghai 200000 CN.

Importé en AUS : SIHAO SARL PTY, 1 RUE ROKEVA, ESTWOOD

Nouvelle-Galles du Sud 2122 Australie

Importé aux États-Unis : Sanven Technologie SARL, Suite 250, 9166

Anaheim Lieu, Rancho Cucamonga, Californie 91730

EC

REP

E- CrossStu GmbH

Mayence Landstrasse 69, 60329 Francfort-sur-le-Main.

UK

REP

YH CONSULTANT LIMITÉ.

C/O Oui Consultant Limité, Bureau 147, Centurion

Maison, Londres Route, Staines-upon-Thames,

Surrey, TW18 4AX
