| Type de produit | Alimentation électrique pour laser CO2 |
| Marque | Vevor |
| Modèle | MYJG80W |
| Tension d'entrée | CA 100-240 V, 50/60 Hz |
| Courant de sortie maximal | 25 mA |
| Efficacité | 91% |
| Vitesse de réponse | ≤ 1 ms |
| Protection contre les surintensités | 130% du courant maximal |
| Protection circuit ouvert | Oui (courte durée) |
| Refroidissement | Ventilateur intégré |
| Température de fonctionnement | -30 °C à +65 °C |
| Humidité relative | 20 à 85% HR (sans condensation) |
| Résistance d'isolement | ≥ 50 MΩ (DC 500 V) |
| MTBF | ≥ 30 000 heures |
| Signal de commande | TTL (haut/bas) ou PWM, 0-5 V analogique |
| Interface de rétroaction | Oui, pour contrôle en boucle fermée |
| Entretien et nettoyage | Débrancher avant nettoyage ; utiliser un chiffon sec ; ne pas exposer à l'eau |
| Sécurité | Mise à la terre obligatoire ; éviter les chocs électriques ; ne pas ouvrir le boîtier sous tension |
| Pièces détachées et réparabilité | Contactez le support technique Vevor pour les pièces et réparations |
| Informations générales | Alimentation haute performance pour tubes laser CO2 ; légère et compacte |
FOIRE AUX QUESTIONS - MYJG80W Vevor
Questions des utilisateurs sur MYJG80W Vevor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation électrique au format PDF gratuitement ! Retrouvez votre notice MYJG80W - Vevor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MYJG80W de la marque Vevor.
MODE D'EMPLOI MYJG80W Vevor
Support technique et garantie électronique
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
"Sauvegarder Moitié", "Moitié Prix" ou toute autre expression similaire utilisée
par nous seulement
représente une estimation des économies que vous pourriez bénéficier de
l'achat de certains outils
avec nous par rapport aux grandes marques et ne fait pas nécessairement
signifier la couverture
de toutes les catégories d'outils proposées par nous. Nous vous prions de vérifier soigneusement
quand vous passez une commande chez nous si vous réalisez en fait des économies
de la moitié par rapport aux grandes marques.
(L'image est à titre indicatif seulement, veuillez vous référer à l'objet)
BESOIN D'AIDE ? CONTACTEZ-NOUS !
Vous avez des questions sur les produits ? Besoin d'un support technique ? N'hésitez pas à nous contacter :
Assistance technique et certificat de garantie électronique
Ceci est la notice originale. Veuillez lire attentivement tout le manuel d'instructions avant d'utiliser l'appareil. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit est soumise à la
version du produit que vous avez reçue. Veuillez nous excuser si nous ne vous informons pas à nouveau en cas de technologie ou de
mises à jour sur notre produit.
Caractéristiques principales :
Le produit est un système à haut rendement, haute fréquence et haute vitesse, performant,
supporté par laser CO2, de petite taille, léger, facile à utiliser, avec de bonnes performances d'adaptation pour les lasers. Il peut être directement connecté
au laser, en économisant les encombrantes et sévères résistances de chauffage. Cette alimentation peut faire fonctionner le laser CO2 avec un éclairage facile, tirant parti de toutes les performances du laser CO2, améliorant l'efficacité de conversion et prolongeant la durée de vie du laser.
Paramètres techniques clés :
- Tension d'entrée : CA 100-240 V
- Vitesse de réponse : ≤ 1 ms.
- Contrôle du commutateur de niveau TTL : niveau actif haut ou bas sélectionnable.
- Interrupteur de protection : peut être utilisé pour la détection de protection des lasers, ou pour la protection lors de l'ouverture du boîtier, etc.
- Régulation de la puissance laser : (1) Le courant de sortie de l'alimentation laser est régulé par le wattmètre. (2) Contrôlé par modulation de largeur d'impulsion (PWM) (niveau TTL).
- Interface de retour : L'alimentation elle-même peut avoir une interface de retour d'information et peut être utilisée pour le contrôle en boucle fermée afin de vérifier le courant de travail réel du laser.
- Environnement d'utilisation : Température (-10 à 40 °C), humidité : ≤ 85 %.
Instructions d'utilisation :
- Connexion du tube laser : La haute tension (HV+) de l'alimentation laser doit être connectée à l'anode (réflecteur complet) du tube laser CO2. Le circuit de courant de l'alimentation laser est connecté à la cathode (sortie laser) du tube laser CO2 via un ampèremètre directement.
- Connexion du signal de commande : Comme indiqué sur la figure 1 (ou figure 2), la ligne de signal de commande est connectée de manière fiable à la borne de commande de l'alimentation laser.
- Entrée du signal de commande : Comme indiqué sur la figure 3, les signaux DAC ou TTL provenant de l'ordinateur externe sont connectés à l'alimentation laser selon les besoins pour contrôler la puissance de sortie du laser.
- Sélection de la tension : L'alimentation laser nécessite une entrée CA de 100-240 V, 50/60 Hz.
- Caractéristiques supplémentaires : L'alimentation laser est équipée d'un ensemble d'interrupteurs de protection pour le débit d'eau, l'ouverture du boîtier, etc.
Remarques importantes :
- Le tube laser doit être refroidi à l'eau pendant le fonctionnement !
- La sortie haute tension ne doit pas être laissée ouverte ! (Les extrémités positive et négative de la sortie haute tension doivent être correctement connectées aux extrémités positive et négative du tube).
- L'alimentation interne a été conçue pour décharger toute
Charge résiduelle à l'arrêt, mais peut généralement prendre jusqu'à quelques secondes. Pour des raisons de sécurité, vous devriez toujours être prudent face aux chocs électriques ! (Les exigences de sécurité d'isolation du 40KV suspendu doivent garantir la haute tension aux deux extrémités de la sortie haute tension).
- L'alimentation laser doit utiliser une prise à trois trous avec une mise à la terre. Le boîtier doit être strictement mis à la terre pour éviter les chocs électriques.

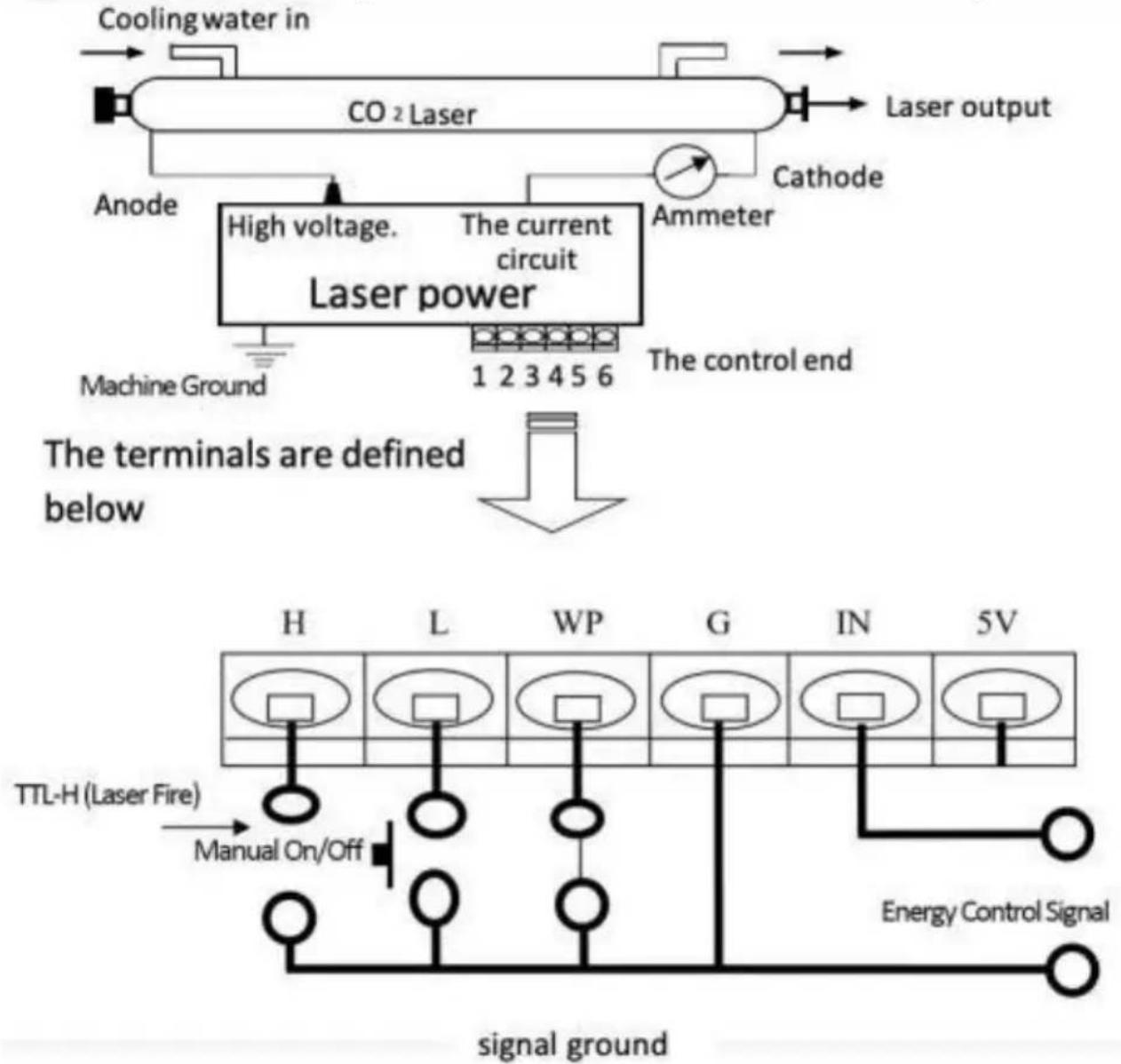

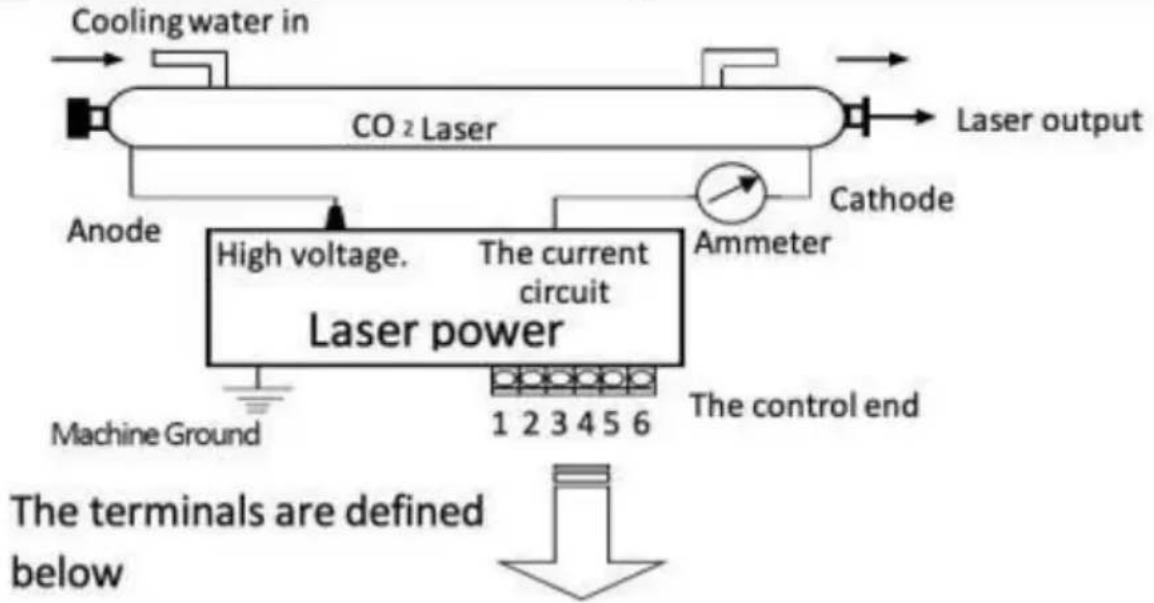

Schémas de câblage pour les alimentations laser et les lasers
Et fonction du terminal de commande :
| TTL-H Saisir | TTL - L Saisir | Contrôle Saisir ( CAI ) | Laser sortir |
| Ouvrir | Faible (<0,3 V) | 0-5 V | Pmin- Pmax |
| Haut (>3V) | 0-5 V | 0 | |
| Faible (<0,3 V) | Ouvrir | 0-5 V | 0 |
| Haut (>3V) | 0-5 V | Pmin- Pmax | |
| Protection Interface | 0-5 V | 0 | |
Schéma de connexion du signal TTL de bas niveau![graph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Ammeter"] D --> E["Laser power"] E --> F["High voltage."] E --> G["The current circuit"] E --> H["Machine Ground"] E --> I["1 2 3 4 5 6"] E --> J["The control end"] K["Cathode"] --> D L["Anode"] --> B](/content/2026/04/736060/images/286dfa0dde08b905498f01f0e0408914cf7a4b90456d6aeb8cbdadc60b852b84.jpg)
Remarque : il existe deux façons de contrôler les signaux d'énergie. 1. Modulation de largeur d'impulsion (PWM) Générateur d'impulsions : (fréquence laser) intensité de 20 kHz à 50 kHz, rapport cyclique de 5 V.
- 0-5 V Analogique
Schéma de connexion du signal TTL de haut niveau :![graph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] D["Anode"] --> E["High voltage."] E --> F["Laser power"] G["Ammeter"] --> F H["Machine Ground"] --> F I["1 2 3 4 5 6"] --> F J["The control end"] --> F K["H"] --> L["TTL-H (Laser Fire)"] L --> M["Manual On/Off"] N["WP"] --> O[…](/content/2026/04/736060/images/7712925a7a6bfb639dd4e86f12ea11742e7d3b7b6577e91b35a26b21c34acf70.jpg)
Remarque : il existe deux façons de contrôler les signaux d'énergie. 1. Générateur d'impulsions PWM : (fréquence laser) intensité de 20 kHz à 50 kHz, rapport cyclique de 5 V. 2. Analogique 0-5 V

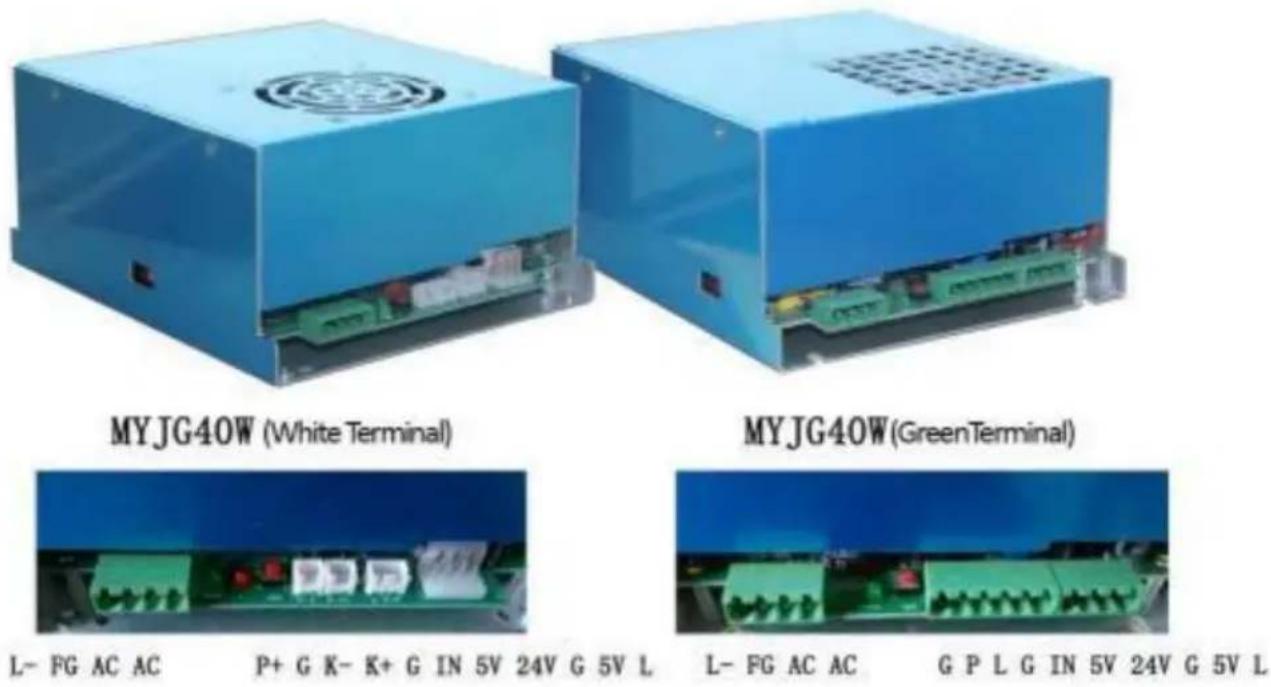

MINGYU LASER MODÈLES D'ALIMENTATION ÉLECTRIQUE
L- : Tube laser (-)
FG : Terre
AC : 110V/220V

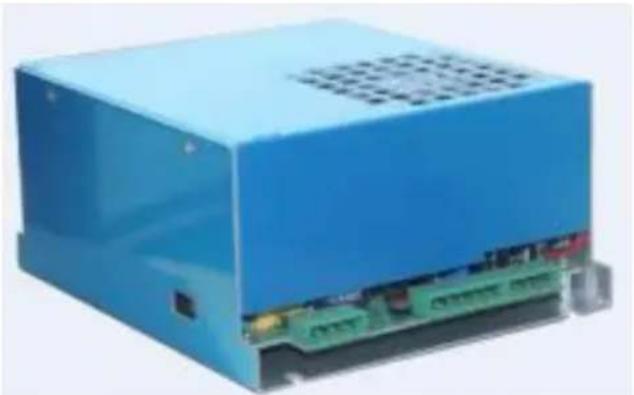

Nouvelle image et montage de l'alimentation laser (taille en mm)
Alimentation laser Principales caractéristiques :
Nouvelle alimentation laser stable, avec les caractéristiques les plus importantes : conception modulaire, détection automatique du signal de puissance laser, détection automatique de protection de l'eau !
Les trous de montage sont tous cohérents et adaptés à la ligne d'installation. L'utilisation d'un circuit de commutation souple en demi-pont à courant nul, de sorte que l'alimentation
fournit une efficacité élevée, une vitesse de réponse rapide et est facile à intégrer. Prend en charge les tubes laser de différents fabricants.
Le contrôle des ports est simple, peut être utilisé avec des signaux de niveau haut ou bas. Les signaux de niveau TTL peuvent contrôler le démarrage et l'arrêt du laser. En même temps, il existe un interrupteur de protection contre les anomalies, pour détecter si l'eau extérieure, la ventilation, etc. fonctionnent. La régulation de la puissance laser peut être contrôlée entre 0 et 5 V par des signaux analogiques ou des signaux PWM. La taille de la puissance laser peut être ajustée.
L'alimentation dispose d'une fonction de protection contre les circuits ouverts : l'alimentation peut travailler en circuit ouvert
pendant une courte période lorsque la protection est bien mise à la terre, ce qui évite d'endommager l'alimentation laser en raison de l'éclatement du tube laser.
Test de vieillissement en usine : chaque alimentation est testée en pleine charge à une température élevée de 60 degrés, test de vieillissement de 12 heures, avec 7 secondes de marche/arrêt répété 500 fois.

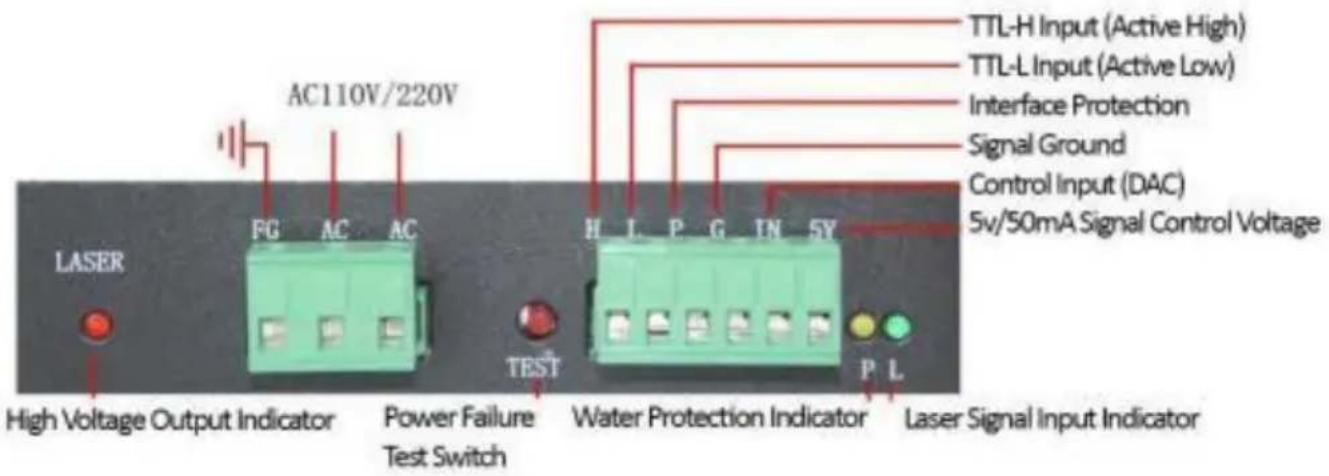

Définitions des terminaux, LED et instructions de détection de puissance :
État des voyants de l'alimentation électrique :
(LASER) S'allume quand le laser est en fonctionnement. Si la lumière est allumée et que le tube laser ne s'allume pas, alors le tube laser est cassé. Si le laser est déclenché, alors la puissance du laser fournie est normale.
(P) S'allume quand le circuit de protection fonctionne. (L) S'allume lorsque l'interrupteur de test est en position signal TTL présent.
Paramètres techniques :
| Modèle | MYJG40W | MYJG60W | MYJG80W | MYJG100W | MYJG150W |
| Saisir | CA 100-240 V 50/60 Hz | ||||
| Courant de sortie maxir | 20 mA | 23 mA | 25 mA | 28 mA | 36 mA |
| Efficacité. | 91% | ||||
| Débordement protection | 130% du courant maximum | ||||
| Route ouverte protectic | Oui (courte durée) | ||||
| Structure. | Refroidi par ventilateur | ||||
| Opérationnel température | -30 °C +65 °C | ||||
| Humidité relative. | 20 à 85% RH (Non rosée) | ||||
| Résistance d'isolement | ≥50MΩ ( DC500V ) | ||||
| Résistance aux vibrations | Amplitude 0,5 mm fréquence 10 à 55 Hz z direction 3D heures | ||||
| Pas de temps d'arrêt MTBF | ≥30 000 heures | ||||
| Éteignez le Test de puissance pour 7 secondes | 500 fois | ||||
