MYJG100W - Alimentazione elettrica Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Alimentatore per laser CO2
Marque	Vevor
Modello	MYJG100W
Tensione di ingresso	CA 100-240 V, 50/60 Hz
Corrente di uscita massima	28 mA
Efficienza	91 %
Tipo di controllo	TTL, PWM, analogico 0-5 V
Protezione	Sovracorrente (130%), circuito aperto, protezione acqua
Raffreddamento	Ventilatore integrato
Temperatura di funzionamento	-30 °C a +65 °C
Umidità relativa	20 a 85 % UR (senza condensa)
Resistenza di isolamento	≥ 50 MΩ (sotto DC 500 V)
MTBF	≥ 30 000 ore
Dimensioni (circa)	200 x 150 x 80 mm
Peso (circa)	1,2 kg
Funzioni principali	Alimentatore ad alta tensione per tubo laser CO2, regolazione della potenza tramite PWM o segnale analogico, interfacce di feedback e protezione
Manutenzione e pulizia	Mantenere una ventilazione sufficiente, pulire regolarmente i ventilatori dalla polvere
Sicurezza	Messa a terra obbligatoria, non aprire l'uscita ad alta tensione, utilizzare un tubo laser raffreddato ad acqua
Ricambi e riparabilità	Contattare il supporto Vevor per i pezzi di ricambio; la riparazione deve essere effettuata da un professionista
Informazioni generali	Vevor fornisce assistenza tecnica e garanzia elettronica

Domande frequenti - MYJG100W Vevor

Come collegare l'alimentatore MYJG100W a un tubo laser CO2?

Collegare il terminale ad alta tensione (HV+) all'anodo del tubo laser e il circuito di corrente al catodo tramite un amperometro. Rispettare scrupolosamente la polarità.

Quali segnali di controllo posso utilizzare?

L'alimentatore accetta segnali TTL (alto/basso), una modulazione PWM (20-50 kHz, 5 V) e un segnale analogico 0-5 V per regolare la potenza.

Cosa fare se la spia LASER è accesa ma il tubo non si accende?

Ciò indica generalmente che il tubo laser è difettoso o rotto. Controllare il tubo e sostituirlo se necessario.

L'alimentatore può funzionare senza carico (tubo laser)?

Sì, può funzionare brevemente a circuito aperto grazie alla protezione integrata. Tuttavia, evitare un uso prolungato senza carico.

Come mettere a terra l'alimentatore?

Utilizzare una presa a tre fili con una terra di protezione. L'involucro deve essere collegato a terra per evitare scosse elettriche.

Qual è la tensione di ingresso richiesta?

L'alimentatore funziona con una tensione di rete CA da 100 a 240 V, 50/60 Hz. Non è necessaria alcuna regolazione.

Come raffreddare il tubo laser?

Il tubo laser deve essere raffreddato con circolazione d'acqua permanentemente durante il funzionamento. Arrestare immediatamente se il flusso d'acqua è insufficiente.

Posso utilizzare l'alimentatore con un tubo laser di marca diversa?

Sì, supporta tubi laser CO2 di diversi produttori, a condizione che potenza e tensione corrispondano alle specifiche.

Qual è la durata media di questo alimentatore?

L'MTBF è di almeno 30 000 ore e ogni unità viene sottoposta a un test di invecchiamento di 12 ore a 60 °C prima della spedizione.

Dove posso trovare il supporto tecnico o la garanzia?

Visita www.vevor.com/support per contattare l'assistenza tecnica e accedere al certificato di garanzia elettronico.

MANUALE UTENTE MYJG100W Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MANUALE UTENTE ALIMENTAZIONE ELETTRICA LASER

MODELLO: MYJG 40W, Potenza: 60W, Potenza massima 80W, Potenza massima 100W, Potenza: 150W,

Continuiamo a impegnarci per fornirti strumenti a prezzi competitivi.

"Salva Metà", "Metà prezzo" o altre espressioni simili usate da noi rappresentano solo una stima dei risparmi che puoi ottenere acquistando certi strumenti con noi rispetto ai grandi marchi top e non significano necessariamente che coprano tutte le categorie di strumenti offerti da noi. Ti preghiamo di ricordare di verificare accuratamente

quando effettui un ordine con noi se stai realmente risparmiando la metà rispetto ai grandi marchi top.

(L'immagine è solo di riferimento, fare riferimento all'oggetto ricevuto)

BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Per favore contattaci gratuitamente:

Supporto tecnico e certificato di garanzia elettronica

Queste sono le istruzioni originali. Per favore, leggi attentamente tutto il manuale prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto è soggetto al prodotto che hai ricevuto. Per favore, perdonaci se non ti informeremo di nuovo in caso di aggiornamenti tecnologici o software del

nostro prodotto.

Caratteristiche principali:

Il prodotto è un sistema di successo ad alta efficienza, alta frequenza e alta velocità

supportato da laser CO2, dimensioni ridotte, peso leggero, facile da funzionare, con buone prestazioni corrispondenti ai laser. Può essere direttamente collegato

con il laser, risparmiando l'ingombrante e grave riscaldamento di resistenza. Questo alimentatore può rendere l'illuminazione del laser CO2 facile, sfruttando appieno le prestazioni del laser CO2, migliorando l'efficienza di conversione e prolungando la vita del laser.

Parametri tecnici chiave:

1. Tensione di ingresso: corrente alternata 100-240V
2. Velocità di risposta: ≤ 10 minuti.
3. Controllo dell'interruttore di livello TTL: selezione del livello di potenza efficace alto o basso.
4. Interruttore di protezione: può essere utilizzato per il rilevamento dell'acqua, la protezione del laser o la protezione durante l'apertura dell'alloggiamento, ecc.
5. Regolazione della potenza laser: (1) La corrente di uscita dell'alimentatore laser è regolata dal contatore elettrico. (2) Controllata da movimentazione continua (livello TTL).
6. Interfaccia di feedback: L'alimentatore stesso può avere un'interfaccia di feedback e può essere utilizzato per il controllo a circuito chiuso per verificare l'effettiva corrente di lavoro del laser.
7. Ambiente di utilizzo: Temperatura (-10 a 40 gradi C), umidità: ≤ 85%.

Istruzioni per l'uso:

1. Collegamento del tubo laser: L'alta tensione (HV+) dell'alimentatore laser deve essere collegata all'anodo (riflettore completo) del tubo laser CO2. Il circuito di corrente dell'alimentatore laser è collegato al catodo (uscita laser) del tubo laser CO2 tramite una corrente ma (o direttamente)
2. Collegamento del segnale di controllo: come mostrato in Figura 1 (o Figura 2), la linea del segnale di controllo è collegata in modo affidabile al controllo FINE dell'alimentatore laser.
3. Ingresso del segnale di controllo: come mostrato in Figura 3, il segnale DA o l'uscita del segnale TTL dal computer esterno è collegata all'alimentatore laser secondo necessità per controllare l'uscita di energia del tubo laser.
4. Selezione della tensione: l'alimentatore laser richiede in ingresso corrente alternata 100-240 V, 50/60 Hz.
5. Caratteristiche aggiuntive: l'alimentatore laser ha un set di interruttori di protezione per il flusso dell'acqua, quando l'alloggiamento è aperto, ecc.

Note importanti:

1. Il tubo laser deve essere raffreddato con acqua durante il lavoro.
2. L'uscita ad alta tensione non deve essere aperta! (Le estremità positive e negative dell'uscita ad alta tensione devono essere correttamente collegate alle estremità positive e negative del tubo).
3. L'alimentatore interno è stato progettato per scaricare qualsiasi

carica residua allo spegnimento, ma può generalmente richiedere fino a due secondi. Ma per motivi di sicurezza dovresti comunque essere attento alle scosse elettriche! (I requisiti di sicurezza dell'isolamento della sospensione da 40 kV devono essere garantiti per l'alta tensione su entrambe le estremità dell'uscita ad alta tensione).

1. L'alimentatore laser deve utilizzare una presa a tre fori con un'estremità di messa a terra. Il case deve essere rigorosamente messo a terra per evitare scosse elettriche.

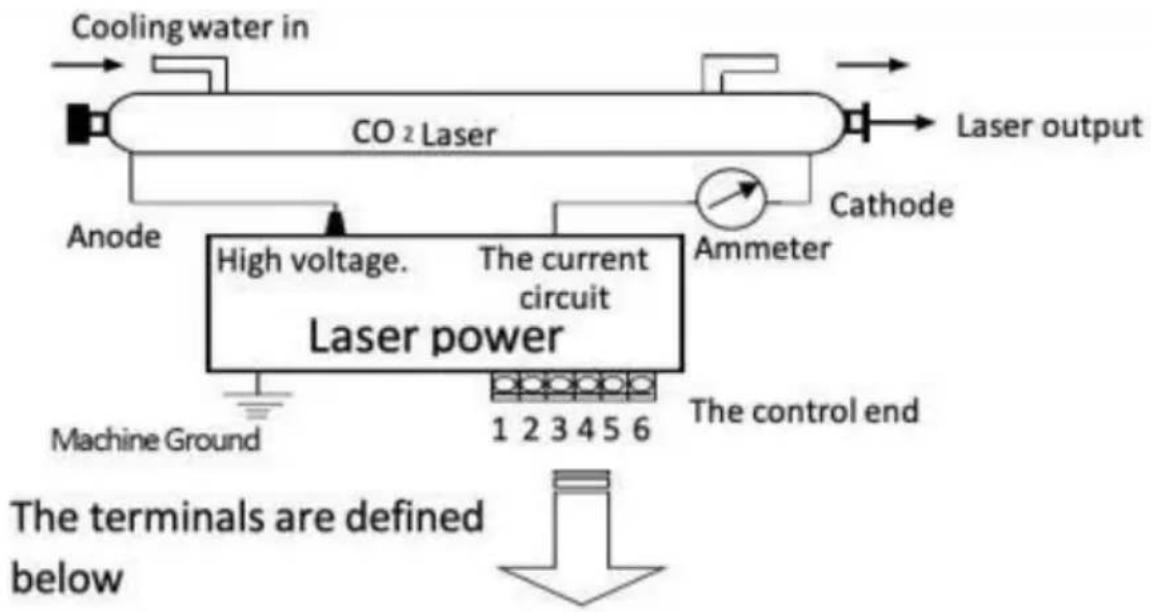

Cablaggio Diagrammi per alimentatori laser e Laser:

Significato e funzione del terminale di controllo:

TTL-H Ingresso	Tempo di risposta - L Ingresso	Controllare Ingresso DAC)	Laser produzione
Aprire	Basso (<0,3 V)	0-5V	Pmin-Pressione massima
	Alto (>3V)	0-5V	0
Basso (<0,3 V)	Aprire	0-5V	0
Alto (>3V)		0-5V	Pmin-Pressione massima
Protezione Interfaccia		0-5V	0

Diagramma di collegamento del segnale TTL di basso livello

Nota: Esistono due modi per controllare i segnali energetici:

1. Movimentazione continua Generatore di impulsi: (laser di frequenza) intensità da 20kHz a 50 kHz, 5 V aria-aria rapporto.
2. 0-5V Analogico

Collegamento del segnale TTL ad alto livello Diagramma:

Nota: Esistono due modi per controllare i segnali energetici:

1. Generatore di impulsi PWM: (laser di frequenza) intensità da 20kHz, 50kHz, 5V aria-aria rapporto.
2. Analogico 0-5V

MINGYU LASER MODELLI DI ALIMENTAZIONE

L-: Tubo laser (-)

FG: Terra

AC: 110V/220V

Modello	Parti lista	immagine
Modello MYJG40W	connessione terminale *3
MYJG60W/80W/100W/150W	connessione terminale *2 alta tensione energ linee*1

Nuova installazione dell'alimentatore laser, immagine e montaggio (misure in mm)

Alimentatore laser - Caratteristiche principali:

Nuovo alimentatore laser stabile, le caratteristiche più importanti: utilizzo di design modulare, rilevamento automatico del segnale di potenza laser, rilevamento automatico della protezione dell'acqua!

I fori di montaggio sono tutti coerenti e adatti alla linea di installazione dell'impianto. L'utilizzo di un circuito soft switch a semiponte a correzione di zero, in modo che l'energia

fornitura abbia un'elevata efficienza, una velocità di risposta rapida e sia facile da integrare. Supporta tubi laser di vari produttori.

Il controllo della porta è semplice, può essere utilizzato con segnali ad alto o basso livello. Il tempo di esecuzione del livello può controllare l'avvio e l'arresto del laser,

Allo stesso tempo, è presente un interruttore di protezione anomalo per rilevare se l'acqua esterna, la ventilazione e così via funzionano.

La regolazione della potenza laser può essere controllata tra 0 e 5V con segnali analogici o segnali PWM per controllare la dimensione dell'energia laser.

L'alimentatore ha una funzione di protezione contro i circuiti aperti: l'alimentatore può lavorare a circuito aperto

per un breve periodo quando la protezione è ben messa a terra, evitando danni all'alimentazione laser dovuti allo scoppio del tubo laser.

Test di invecchiamento in fabbrica: ogni alimentatore è testato a pieno carico a un'alta temperatura di 60 gradi, con test di invecchiamento di 12 ore, 7 secondi, ed è acceso e spento 500 volte.

Definizioni dei terminali, LED e istruzioni per il rilevamento della potenza

Stato dell'alimentazione Luci:

(LASER) Luci quando il laser è in funzione: Se la luce è accesa e il tubo laser non emette, il tubo laser è rotto. Se il tubo laser emette, allora l'alimentazione del laser è normale.

(P) Luci quando il circuito di protezione è funzionante (I) Si accende quando l'interruttore di prova è premuto o quando è presente un segnale TT

Parametri tecnici:

Modello	Modello MYJG40W	Modello MYJG60W	Modello MYJG80W	Modello MYJG100W	Modello MYJG150W
Ingresso	AC100-240V 50/60Hz
Corrente massima in uscita	20mA	23mA	25mA	28mA	36mA
Efficienza.	91%
Traboccare protezione	130% della corrente massima
Strada aperta protezior	Sì (breve periodo)
Struttura.	Raffreddato a ventola
Operativo temperatura	: -30 °C +65 °C
Umidità relativa.	Dal 20 all'85% RH (NO rugiada)
Resistenza di isolamento	≥50 MΩ ( DC500 V )
Resistenza alle vibrazioni	Ampiezza 0,5mm frequenza 10 a 55H z direzione 3D per
Nessun tempo morto MTBF	≥30.000 ore
Spegni il Prova di potenza p7 secondi	500 volte

Produttore: Shanghai Muxin Muye Youxian Gongsi

Indirizzo: Shuangchenglu 803 nong 11 hao 1602A-1609 shi,

Baoshan Qu, Shanghai 200000 CN.

Importato negli Stati Uniti d'America: Sanven Technology Società a

responsabilità limitata, Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

EC

REP

E- CrossStu GmbH

Mainzer Landstraße 69, 60329 Francoforte sul Meno.

Principale.

UK

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Ufficio 147, Centurion

Casa, Londra Strada, Staines-upon-Thames, Surrey

TW18 4AX

Supporto tecnico e Certificato di garanzia elettronica www.vevor.com/support
