Type de produit	Grue pour camion (palan)
Marque	Vevor
Modèle	HXCZDJ-07
Capacité de levage maximale	500 lb (environ 227 kg)
Hauteur de levage	150 à 200 cm
Cric hydraulique	Max 8 tonnes
Angle de rotation	360 degrés
Matériau	Acier avec revêtement en poudre
Flèche télescopique	Oui
Treuil manuel	Oui
Barre de remorque	Oui
Jambe d'appui	Oui
Sécurité	Loquet de sécurité du crochet, soupape de décharge hydraulique
Entretien	Vérification fréquente, lubrification périodique, remplacement d'huile hydraulique annuel
Utilisation	Montage sur attelage récepteur de camion, pour levage de charges
Assemblage	Instructions détaillées incluses (6 étapes)

FOIRE AUX QUESTIONS - HXCZDJ-07 Vevor

Comment installer la grue sur mon camion ?

L'installation se fait en 6 étapes : insérez la barre de remorque, installez la tige verticale, montez la flèche télescopique, fixez le vérin hydraulique, attachez le treuil manuel, puis connectez le produit au véhicule. Assurez-vous que toutes les pièces sont verrouillées avant utilisation. Consultez le manuel pour les détails.

Quelle est la capacité maximale de levage ?

La capacité maximale est de 500 lb (environ 227 kg) lorsque le bras est réglé sur la position la plus courte. La capacité diminue à mesure que le bras s'allonge. Ne jamais surcharger.

Puis-je soulever des personnes ou des animaux avec cette grue ?

Non, il est strictement interdit de soulever des personnes ou des animaux. La grue est conçue uniquement pour le levage de charges. Gardez les enfants et les spectateurs à l'écart de la zone de travail.

Comment entretenir la grue ?

Vérifiez fréquemment l'état de la grue et du système hydraulique. Assurez-vous que tous les composants sont en bon état. Lubrifiez périodiquement les pièces mobiles. Remplacez l'huile hydraulique au moins une fois par an (plus si utilisation fréquente). N'utilisez que de l'huile de bonne qualité et ne mélangez pas différentes marques.

Que faire en cas de fuite hydraulique ?

En cas de fuite, n'utilisez pas la grue. Vérifiez les connexions et les joints. Si la fuite persiste, contactez le support technique. Il est important de maintenir le système hydraulique en bon état pour éviter les blessures.

Comment ajuster la longueur de la flèche ?

Utilisez le boulon (10) pour régler la longueur du bras intérieur télescopique. La charge maximale est atteinte lorsque le bras est le plus court. Consultez le manuel pour les détails de réglage.

Puis-je utiliser la grue sans la jambe d'appui ?

La jambe d'appui est essentielle pour la stabilité. Elle doit toujours être installée et verrouillée comme indiqué dans les instructions. Ne pas l'utiliser pourrait entraîner un basculement dangereux.

Comment remplacer l'huile hydraulique ?

Le remplacement de l'huile hydraulique doit être effectué au moins une fois par an. Utilisez de l'huile hydraulique de bonne qualité et ne mélangez pas différentes marques. Consultez le manuel pour la procédure exacte.

Quels équipements de sécurité dois-je porter ?

Portez toujours des lunettes de sécurité approuvées ANSI, une protection auditive dans les environnements bruyants, des chaussures de sécurité, un casque et des gants de travail. Évitez les vêtements amples et les cheveux longs.

La grue est-elle adaptée à tous les camions ?

La grue est conçue pour être montée sur un attelage récepteur de camion. Assurez-vous que votre véhicule est équipé d'un attelage compatible et que la plate-forme peut supporter la charge. Consultez le manuel pour les spécifications de montage.

MODE D'EMPLOI HXCZDJ-07 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

MANUEL D'UTILISATION DES GRUES POUR CAMIONS

Modèle : HXCZDJ-07

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

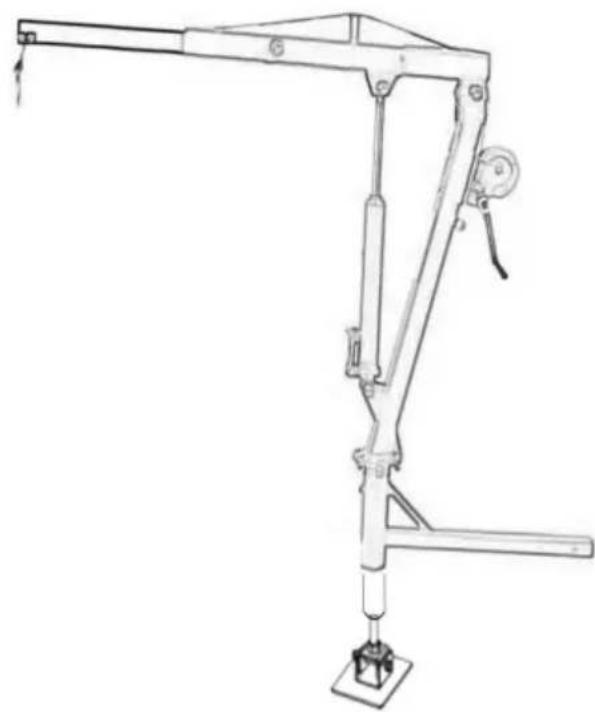

GRUES POUR CAMIONS

Modèle : HXCZDJ-07

Photo pour référence

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

WARNING

1. Lisez attentivement et comprenez toutes les instructions d'ASSEMBLAGE ET INSTRUCTIONS D'UTILISATION avant l'utilisation.

2. Non-respect des règles de sécurité et autres précautions de sécurité de base peut entraîner des blessures corporelles graves.

RÈGLES GÉNÉRALES DE SÉCURITÉ

1. Ne jamais surcharger.

2. La charge est maximale lorsque le bras du produit est réglé sur le plus court. La charge du produit diminue à mesure que le bras augmente.

3. Portez toujours des lunettes de sécurité approuvées ANSI.

4. Portez toujours une protection auditive lorsque vous travaillez dans des environnements bruyants. Une exposition prolongée à un bruit de haute intensité peut entraîner une perte auditive.

5. Utilisez un équipement de sécurité. Des chaussures de sécurité, des casques de sécurité et des gants de travail doivent être portés. être utilisé pour les conditions applicables.

6. Habillez-vous convenablement. Ne portez jamais les cheveux longs et détachés et gardez les cheveux, les vêtements et les gants loin des pièces mobiles.

7. Faites preuve de bon sens lorsque vous travaillez. Restez vigilant et concentrez-vous lorsque installation et utilisation de cette grue. Ne travaillez jamais sous l'influence d'alcool, de drogues ou de médicaments.

8. Gardez la zone de travail propre et bien éclairée pendant l'assemblage et Utilisation de la grue. Gardez les spectateurs et les enfants hors de la zone de travail.

9. Cette grue est conçue pour être positionnée à l'extérieur de la plate-forme du camion et fixé au véhicule via l'attelage récepteur. Il est portable et facile à s'ajuste à différentes positions de flèche pour un maximum de 125, 250 et 500 lb capacité. Veuillez ne pas modifier la grue ni utiliser ce produit à des fins il n'a pas été conçu pour.

10. Lors de la fixation de la charge au crochet avec chaîne, utilisez des raccords conçus pour supporter la charge. Les colliers doivent être entièrement engagés sur le Crochet, avec le loquet de sécurité du crochet fermé.

11. Ne soulevez jamais de personnes ou d'animaux. Gardez les enfants et les spectateurs à l'écart la zone située sous et autour de la charge soulevée. Lorsque vous utilisez la grue, restez à l'écart de l'espace entre la grue et la charge.

12. Avant chaque utilisation, inspectez la grue, le vérin long et la chaîne
    et Hook pour les dommages, la corrosion et toute autre condition qui pourrait affecter la performance sûre de ce produit.

13. Installez la grue uniquement lorsque la camionnette est hors de l'autoroute, dans un emplacement dégagé, à l'écart de la circulation venant en sens inverse.

14. Avant de soulever la cargaison dans la benne du camion, assurez-vous que le moteur du camion est OFF avec transmission automatique en PARK. Véhicules à transmission manuelle
    La boîte de vitesses doit être enclenchée. Calez toutes les roues pour plus de sécurité.

15. Lorsque vous utilisez ce produit, respectez toutes les consignes du ministère des Transports.

1. Notez la position des tuyaux d'échappement du véhicule avant d'installer le Grue. Les produits inflammables soulevés par la grue pourraient entrer en contact avec des pots d'échappement encore chauds et prendre feu.

2. L'installation de la grue et la manœuvre de charges lourdes sur la grue peuvent être pénible et dangereux. Cela ne devrait être fait que par des personnes qui peut physiquement gérer les exigences de ces tâches.

3. La grue est destinée uniquement à des fins de levage et non à supporter des charges. soutenir la charge avec des chandelles appropriées ou équivalentes, si immédiate le chargement ou le déchargement est impossible. Ne laissez pas de charge suspendue sans surveillance.

4. Retirez la grue de l'attelage récepteur du véhicule lorsque la grue n'est pas utilisé.

5. Soyez toujours conscient de la charge dynamique. Une charge excessive peut être créée brièvement par une traction soudaine ou une prise de poids, ce qui peut endommager la grue et la cargaison et/ou causer des blessures corporelles.

6. Gardez à l'esprit que les avertissements évoqués précédemment ne peuvent pas couvrir tous les événements et circonstances possibles. Il est important que la personne qui définit Lors du chargement, du déchargement et de l'utilisation de ce produit, faites preuve de bon sens. fois.

CONSERVEZ CES INSTRUCTIONS

MODELEETPARAMETRES

Modèle	HXCZDJ-07
Capacité du support	Max. 500 lb
Hauteur de levage	150 à 200 cm
Cric hydraulique	Max. 8 tonnes
Angle de rotation	360 degrés
Matériel	Acier avec revêtement en poudre

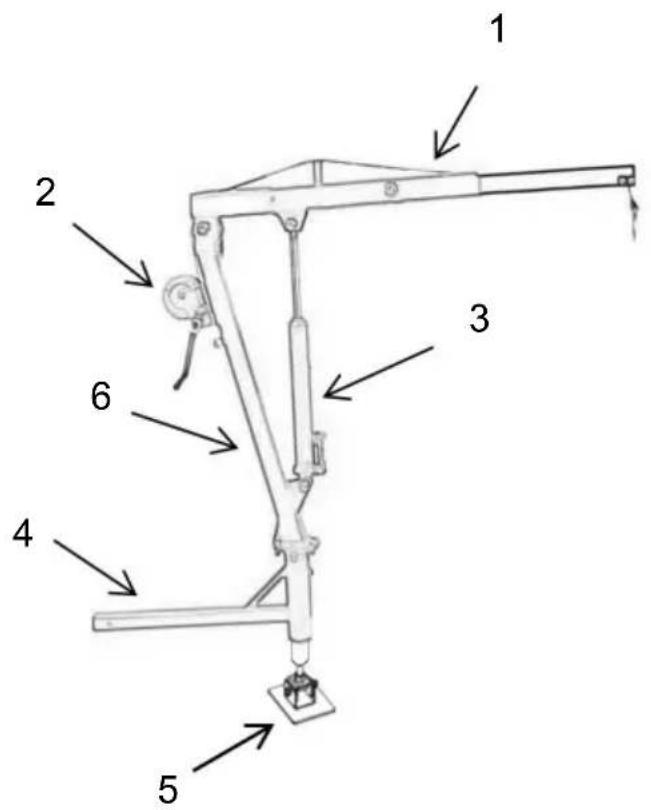

DIAGRAMME DE STRUCTURE

1. Flèche télescopique
2. Treuil manuel
3. Cric hydraulique
4. Barre de remorque
5. Jambe d'appui
6. Tige verticale

COMPOSANTS

Non.	Image	Nom et quantité	Non.	Image	Nom et Qté
1		Barre de remorque(× 1)	8		Boulon M16*100(×1)
2		cric hydraulique(× 1)	9		Boulon M12*30(×6)
3		Tige verticale(× 1)	10		Boulon M12*80(×2)
4		Boom(× 1)	11		Boulon M10*90(×3)
5		Jambe d'appui(× 1)	12		Boulon M16*90(×2)
6		Main avec(× 1)	13		Poignée de cric(× 1)
7		Vis longue(× 1)	14		Manuel d'utilisation(× 1)
15		Accrocher avec Chaîne (×1)	16	/	Manuel d'utilisation(× 1)

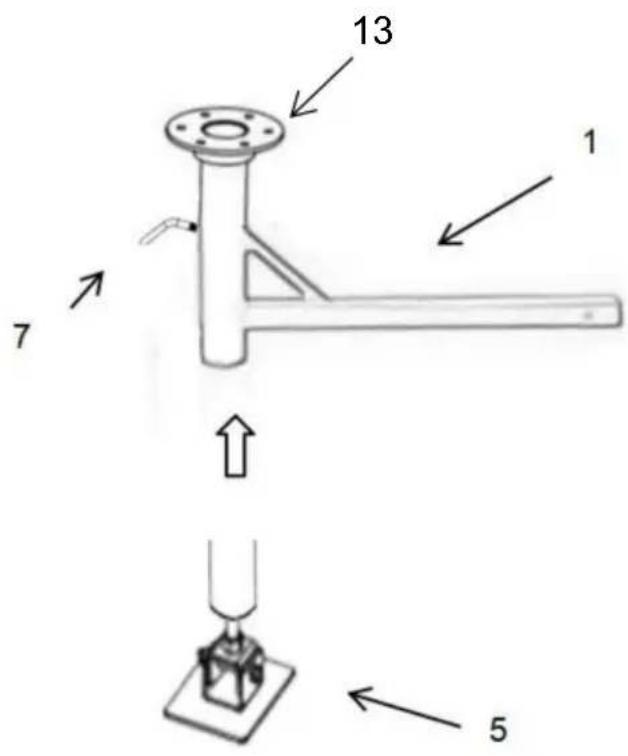

Étape 1 : Insérez (13) dans la barre de remorquage (1) ; insérez lentement le pied de support (5) dans la barre de remorquage (1) ; verrouillez la longue vis (7) pour empêcher la tête pivotante de tourner.

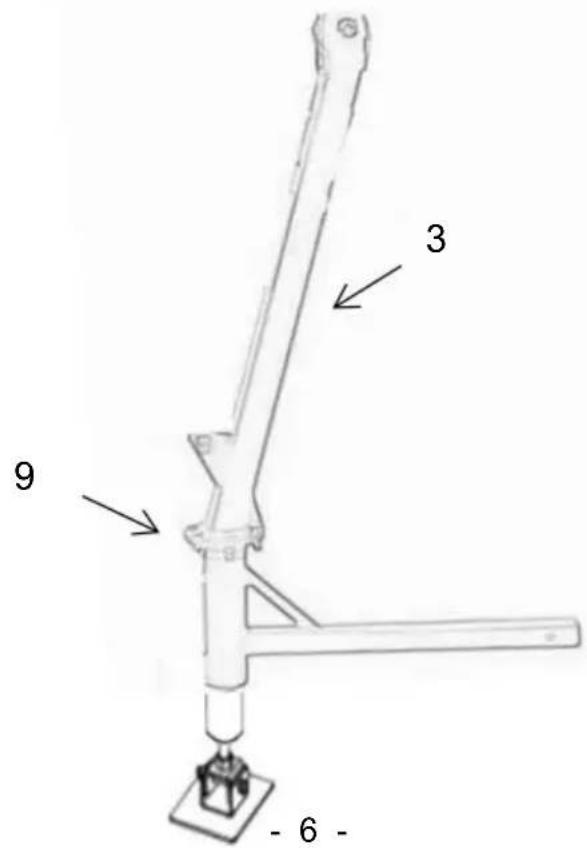

Étape 2 : Installez la tige verticale (3) et verrouillez-la avec (9) boulons, rondelles et écrous.

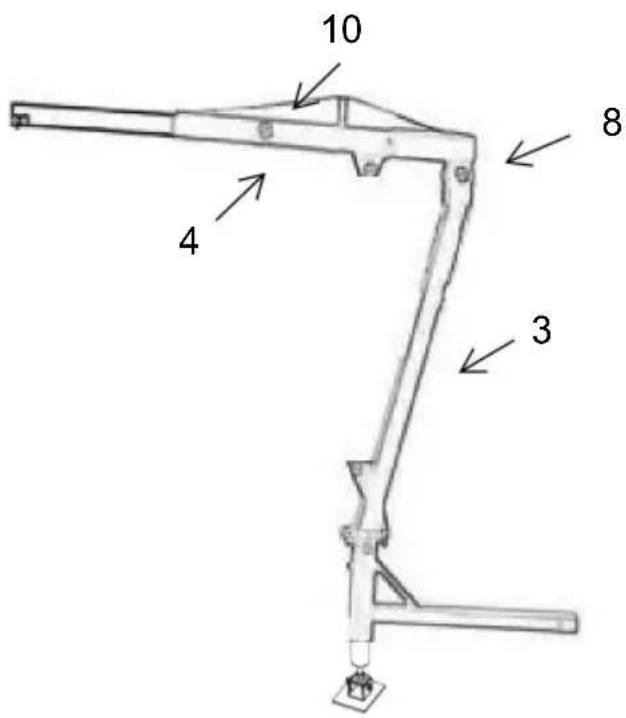

Étape 3 : Installez le bras télescopique (4), en reliant (4) et (3) avec le boulon (8), et bloquez-le avec des rondelles et des écrous. Utilisez le boulon (10) pour régler la longueur du bras intérieur.

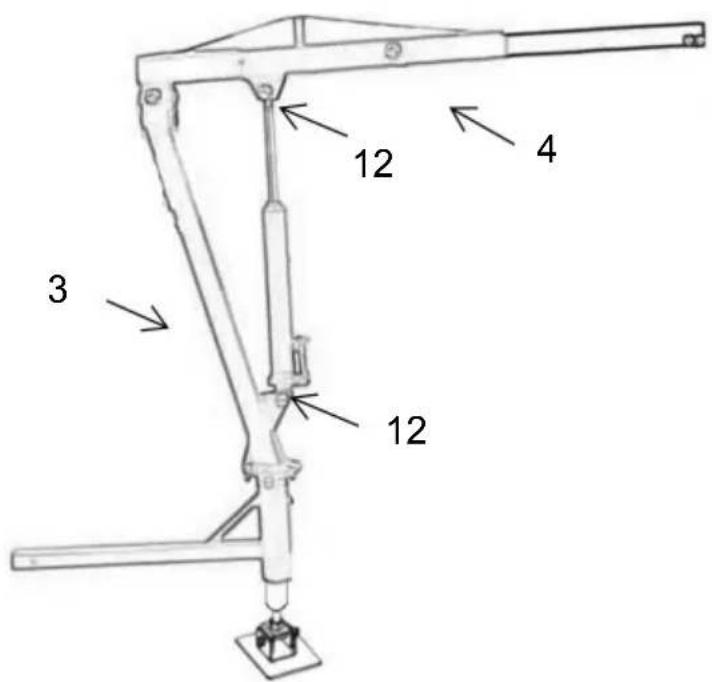

Étape 4 : Installez le vérin hydraulique. Connectez 4 et 3 avec deux boulons (12) et bloquez-les avec des rondelles et des écrous.

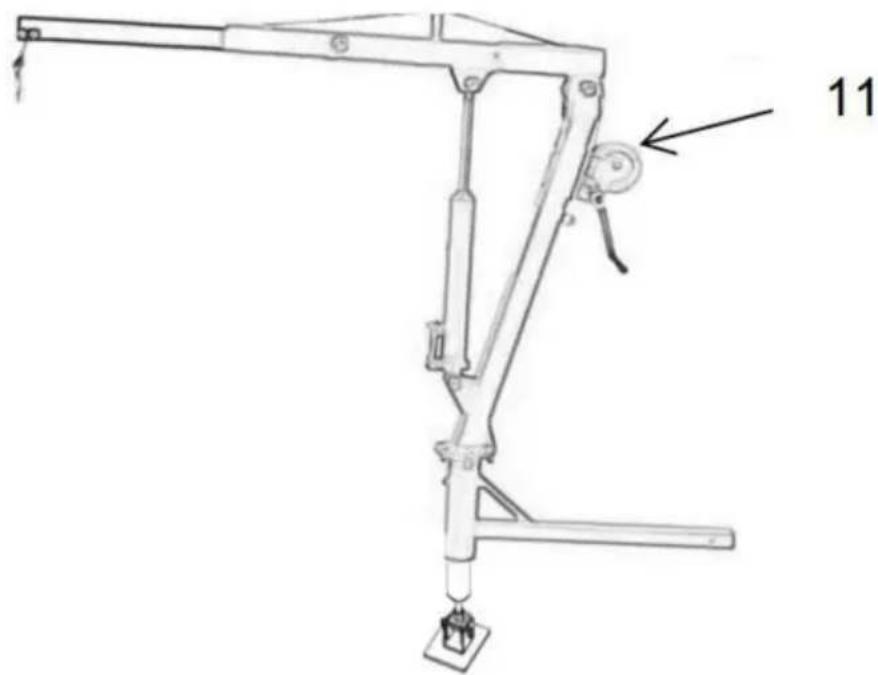

Étape 5 : Fixez à nouveau le treuil manuel à la barre verticale avec les 3 boulons (11), retirez le câble métallique et passez-le dans la poulie sur la partie avant du bras télescopique.

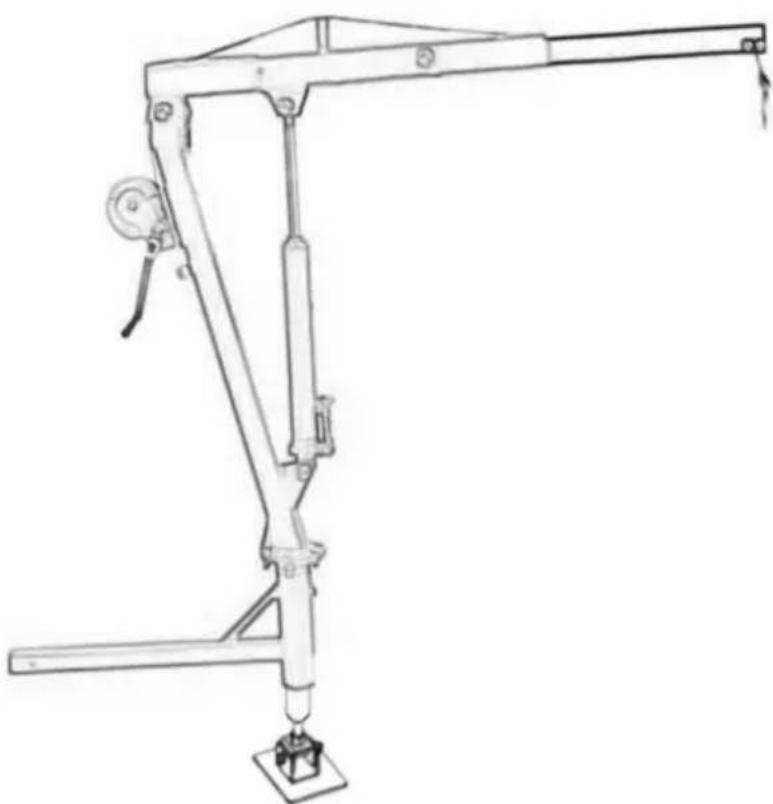

Étape 6 : Connectez le produit au véhicule et il est prêt à l'emploi.

1) Assurez-vous que l'installation est correcte et que toutes les pièces sont verrouillées.
2) La flèche peut être tournée et doit être verrouillée avant le levage.
3) Connaître le poids de la charge à soulever. La charge doit être correctement attachés et dotés de raccords de fixation qui s'attacheront au crochet.

Attachez la cargaison au crochet.

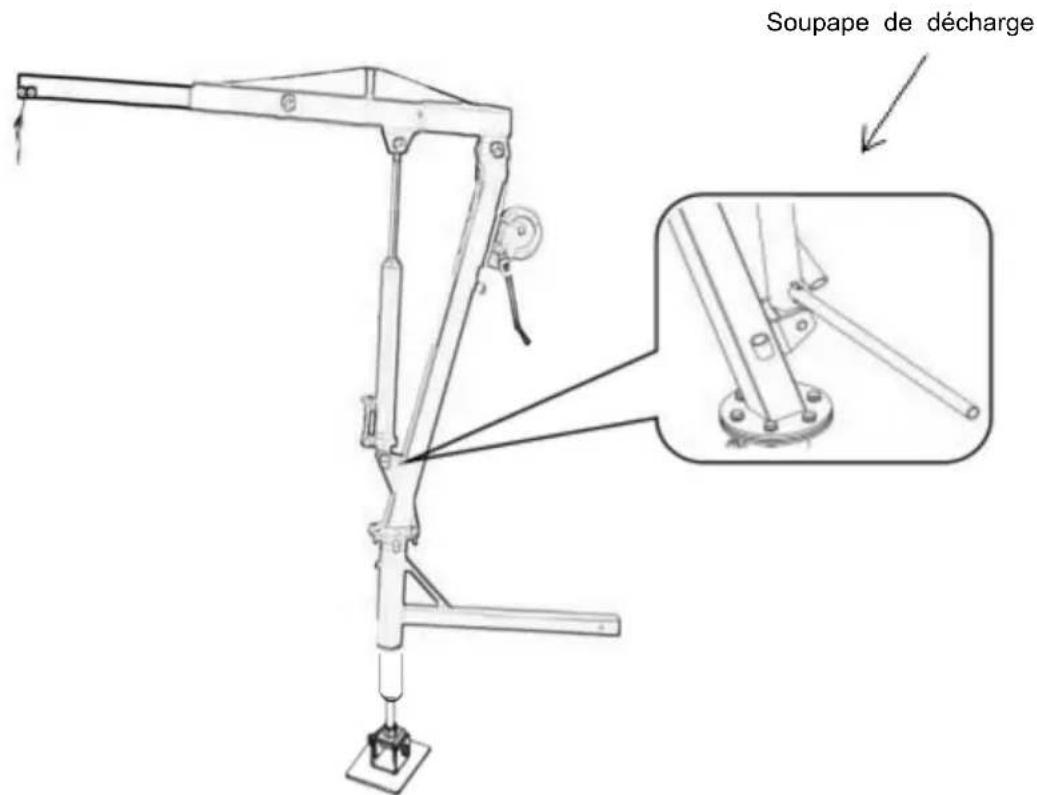

4) Utilisez la poignée du cric pour fermer la soupape de décharge hydraulique (tournez dans le sens des aiguilles d'une montre) complètement), puis pompez la manivelle du cric pour soulever la flèche et le

cargaison lentement.

5) Avec la charge soulevée, la tige verticale peut être tournée pour déplacer la charge dans la caisse du camion.
6) Avec la cargaison positionnée sur la plate-forme du camion, tournez lentement le vérin hydraulique. relâchez la soupape dans le sens inverse des aiguilles d'une montre et la cargaison sera abaissée dans le camion lit.
7) Retirez le coupleur de chargement du crochet de flèche et faites pivoter le Ramenez la flèche à sa position initiale.

Remarque : Soyez vigilant car la flèche descendra rapidement jusqu'à sa position la plus basse.

ENTRETIEN

1. Vérifiez fréquemment l'état du palan hydraulique.
2. N'utilisez pas une grue endommagée.

3. Assurez-vous que tous les composants sont en bon état. Si la grue ou l'attelage du récepteur est endommagé par un accident ou tout autre type de des dommages sont constatés, il convient de le remplacer.

4. Vérifiez que tout le matériel est bien fixé

5. Gardez la grue propre et lubrifiez périodiquement les éléments mobiles parties.

6. Remplacement de l'huile hydraulique : Il est important de remplacer l'huile hydraulique à au moins une fois par an (ou plus, si la grue est fréquemment utilisée). N'utilisez huile hydraulique de bonne qualité et ne mélangez jamais différentes marques d'huile ensemble.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire manuel d'instructions attentivement
	Porter une protection pour la tête
