BRUKSANVISNING HXCZDJ-07 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

LASTBIRKRANAR

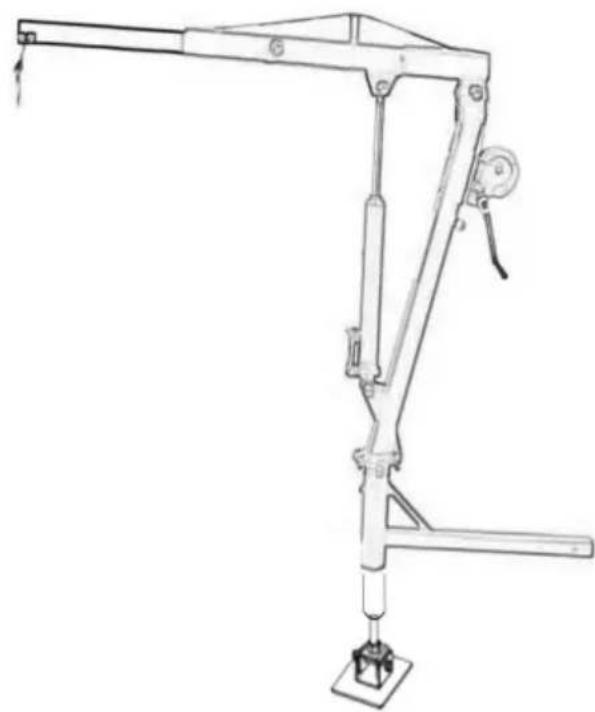

MODELL:HXCZDJ-07

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

WARNING

1. Läs noga och förstå alla MONTERING OCH

DRIFTINSTRUKTIONER före användning.

1. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder kan leda till allvarliga personskador.

ALLMÄNNA SÄKERHETSREGLER

1. Överbelasta aldrig.

2. Belastningen är maximal när produktens arm är anpassad till den kortaste. Produktens belastning minskar när armen ökar.

3. Bär alltid ANSI-godkända skyddsglasögon.

4. Bär alltid hörselskydd vid arbete i bullriga miljöer. Långvarig exponering för högintensivt buller kan orsaka hörselnedsättning.

5. Använd säkerhetsutrustning. Skyddsskor, hjälmar och arbetshandskar måste användas för tillämpliga förhållanden.

6. Klä dig lämpligt. Bär aldrig löst, långt här och håll här, kläder och handskar borta från rörliga delar.

7. Använd sunt förnuft när du arbetar. Var alert och koncentrera dig när installera och använda denna kran. Arbeta aldrig under påverkan alkohol, droger eller mediciner.

8. Håll arbetsområdet rent och väl upplyst under montering och med hjälp av kranen. Håll åskådare och barn borta från arbetsområdet.

9. Denna kran är utformad för att placeras utanför lastbilsflaket, och ansluten till fordonet via mottagarens fäste. Den är portabel och lätt att justera till olika bomlägen för max 125, 250 och 500 lbs

kapacitet. Vänligen modifiera inte kranen eller använd denna produkt för ändamål den var inte designad för.

1. När du fäster lasten på krok med kedja, använd lämplig kopplingar klassade för att klara belastningen. Kragarna måste vara helt inkopplade på Krok, med krokens säkerhetsspärr stängd.

2. Lyft aldrig människor eller djur. Håll barn och åskådare borta från området under och runt den upplyfta lasten. När du använder kranen, håll dig borta från utrymmet mellan kranen och lasten.

3. Inspektera kranen, Long Ram Jack och kedjan före varje användning och Krok för skador, korrosion och andra tillstånd som kan påverka den här produktens säkra prestanda.

4. Ställ bara upp kranen när pickupen är utanför motorvägen, i en tydlig plats som är borta från mötande trafik.
5. Innan du lyfter last i lastbilsflaket, se till att lastbilens motor är AV med automatlåda i PARK. Fordon med manuell växellåda
   ska vara i växel. Blockera alla hjul för ökad säkerhet.
6. När du använder denna produkt, följ alla Department of Transportation (DOT) krav.
7. Notera läget för fordonets avgasrör innan du sätter upp Kran. Brandfarligt gods som lyfts av kranen kan komma i kontakt med fortfarande varma avgasrör och fatta eld.
8. Uppställning av kranen och manövrering av tung last på kranburken vara ansträngande och farlig. Detta bör endast göras av individer som kan fysiskt hantera kraven på dessa uppgifter.
9. Kranen är endast avsedd för lyft, inte för att bära upp laster. Snabbt stödja lasten med lämpliga domkrafter eller motsvarande, om det är omedelbart lastning eller lossning är omöjlig. Lämna inte en hängande last utan tillsyn.
10. Ta bort kranen från fordonets mottagningsfäste när kranen inte är det i bruk.
11. Var alltid medveten om dynamisk belastning. En överbelastning kan skapas kort av ett plötsligt ryck eller viktökning, vilket kan skada kranen och lasten och/eller orsaka personskada.
12. Tänk på att de tidigare diskuterade varningarna inte kan täcka alla möjliga händelser och omständigheter. Det är viktigt att personen ställer in upp, lasta/lossa och använda denna produkt använd sunt förnuft överhuvudtaget gånger.

SPARA DESSA INSTRUKTIONER

MODELLANDSPARAMETRAR

Modell	HXCZDJ-07
Fästekapacitet	Max. 500 LBS
Lyfthöjd	150-200 cm
Hydraulisk domkraft	Max. 8 ton
Rotationsvinkel	360 grader
Material	Pulverlackerat stål

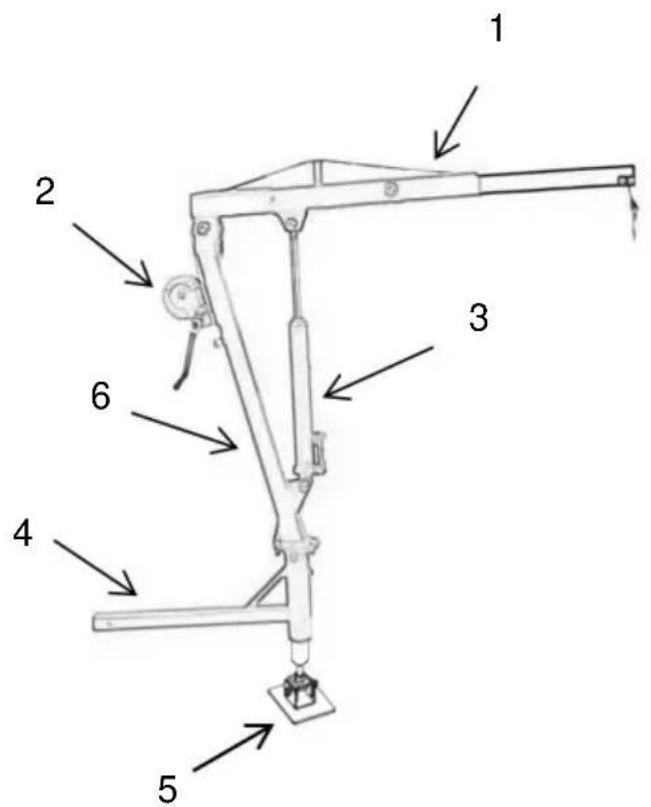

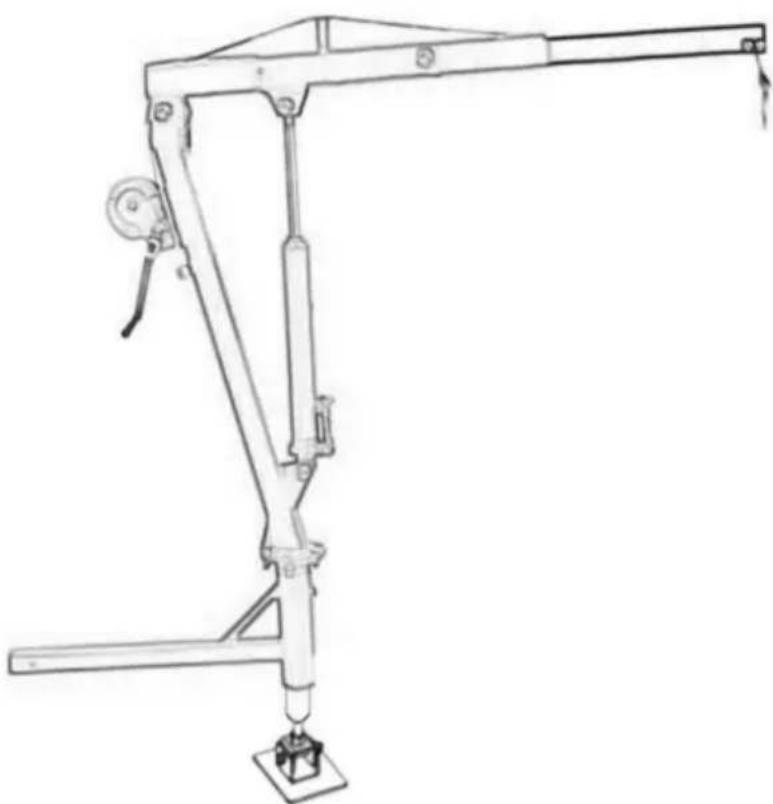

STRUKTURDIAGRAM

1. Teleskopbom
2. Handvinsch
3. Hydraulisk domkraft
4. Trailer Bar
5. Stödben
6. Stång

KOMPONENTER

Inga.		Namn och antal	Inga.	BildBild	Namn och Antal
1		Trailer Bar (× 1)	8		Bult M16*100 (×1)
2		hydraulisk domkraft (× 1)	9		Bult M12*30 (×6)
3		Upprätt Stång (× 1)	10		Bult M12*80 (×2)
4		Bom (× 1)	11		Bult M10*90 (×3)
5		Stödben (× 1)	12		Bult M16*90 (×2)
6		Hand med (× 1)	13		Jackhandtag (× 1)
7		Lång skruv (× 1)	14		Användarmanual (× 1)
15		Kroka med Kedja (×1)	16	/	Användarmanual (× 1)

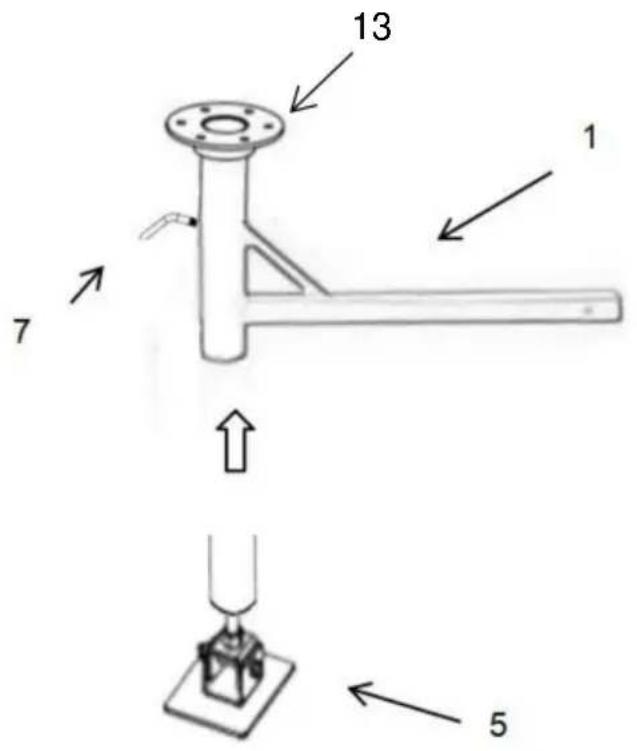

Steg 1: Sätt in (13) i dragkroken (1); för långsamt in stödbenet (5) i dragstången (1); lås den långa skruven (7) för att förhindra att vridhuvudet roterar.

13 1 7 5

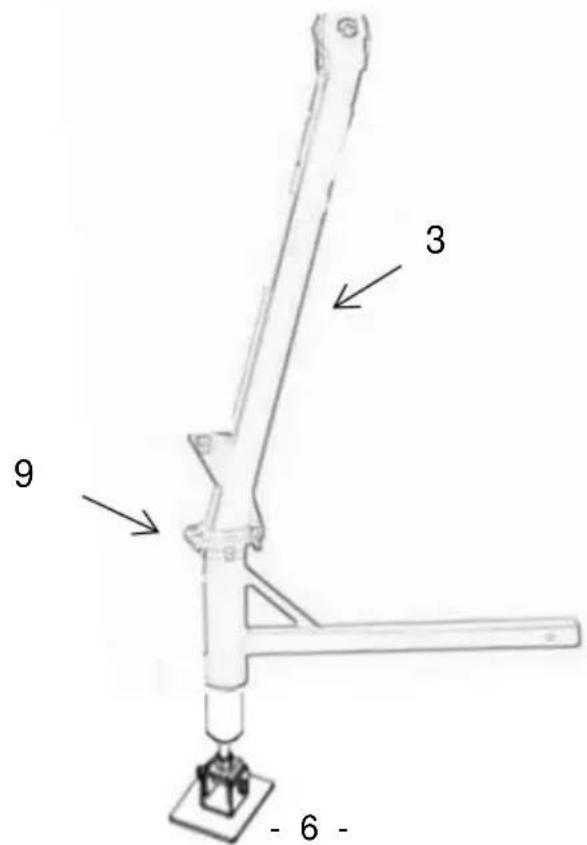

Steg 2: Installera den upprättstående stängen (3) och lås den med y9y bultar, brickor och muttrar.

3 9 - 6 -

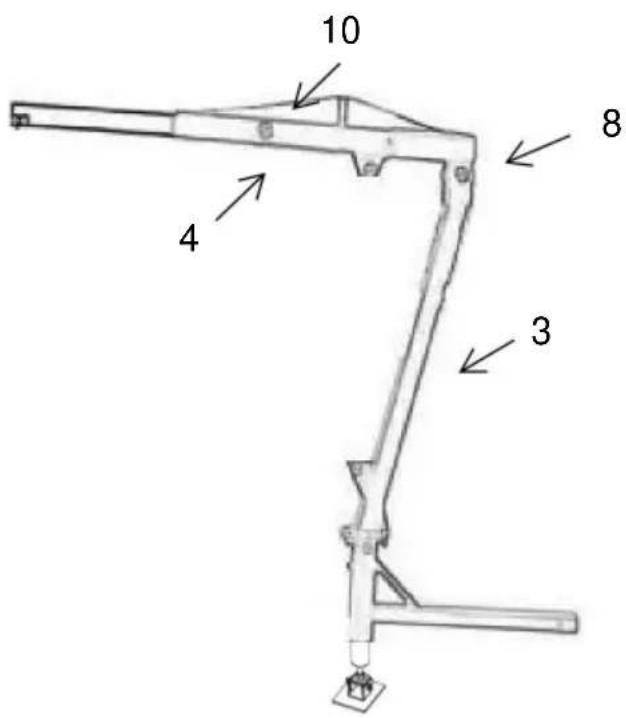

Steg 3: Installera teleskoparm (4), anslut (4) och (3) med bult (8), och lås den med brickor och muttrar. Använd bulten för att (10) Justera längden på innerarmen.

10 4 8 3

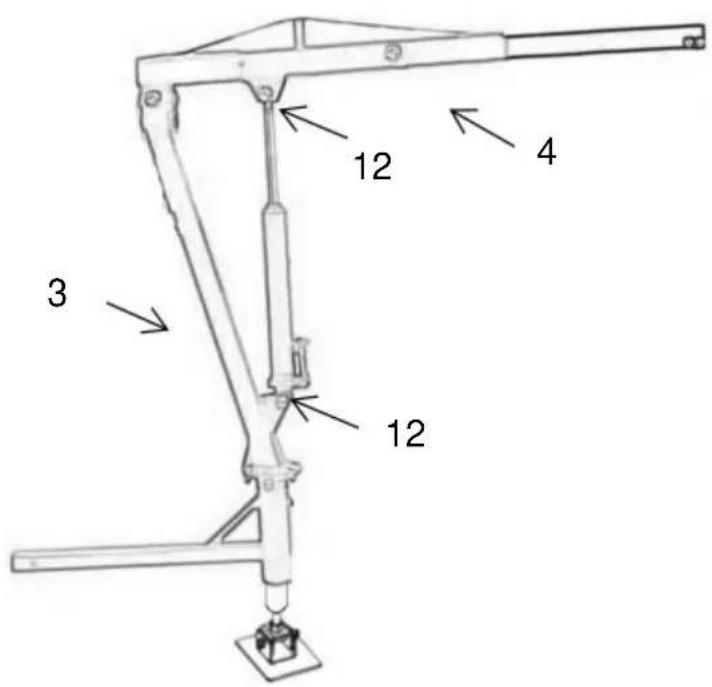

Steg 4: Installera den hydrauliska domkraften. Anslut 4 och 3 med två bultar (12) ÿ och lås med brickor och muttrar.

12 4 3 12

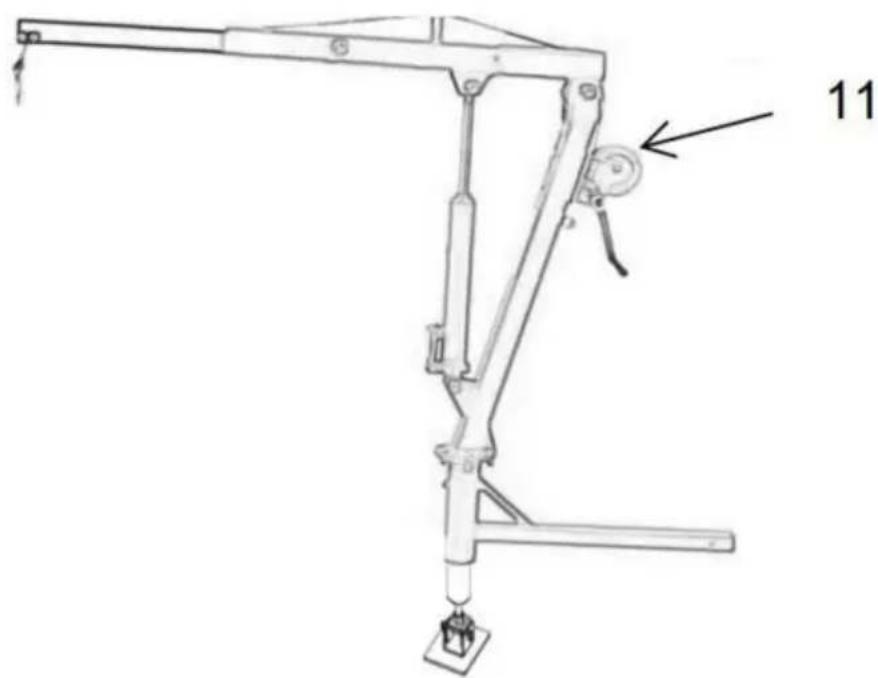

Steg 5: Fäst den manuella vinschen till den upprättstående stången igen med de 3 bultarna (11), dra ut vajern och för den genom remskivan på den främre delen av teleskoparmen.

Steg 6: Anslut produkten till fordonet och den är redo att användas.

1) Se till att installationen är korrekt och att alla delar är lästa.
2) Bommen kan roteras och måste låsas innan lyft.
3) Vet vikten på lasten som ska lyftas. Lasten måste vara ordentligt fastspända och har fästkopplingar som fäster i kroken.

Fäst lasten på kroken.

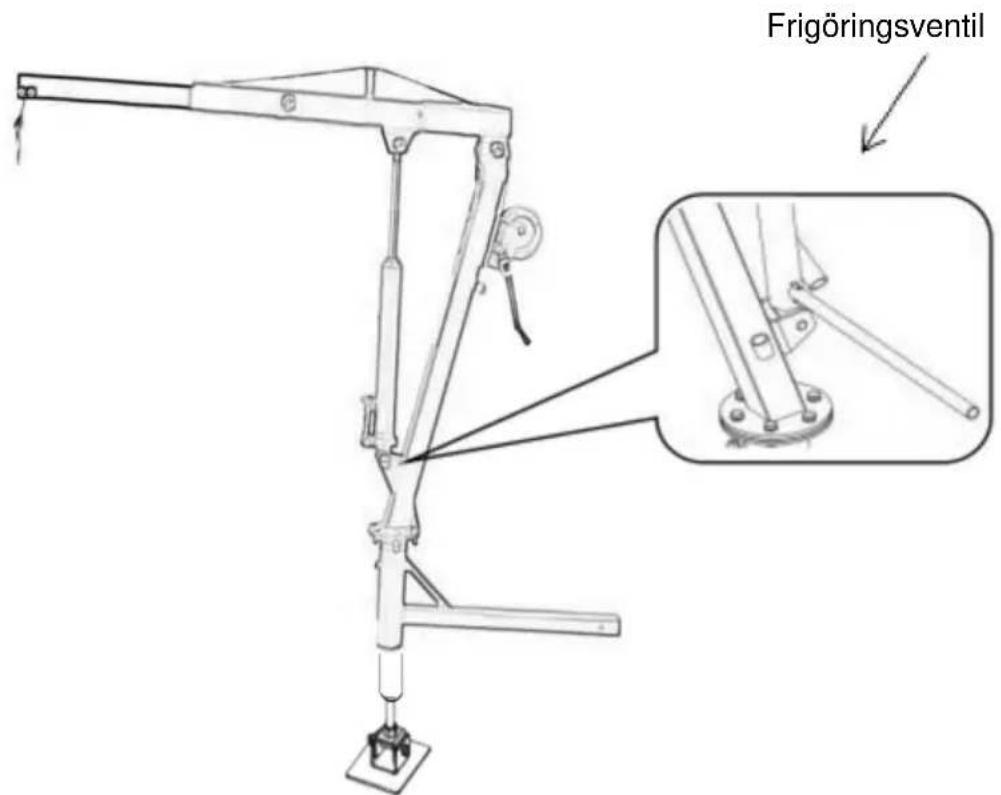

4) Använd domkraftshandtaget för att stänga den hydrauliska frigöringsventilen (vrid medurs helt), och pumpa sedan domkraftshandtaget för att höja bommen och last långsamt.
5) Med lasten upplyft kan den upprättstående stången roteras för att flytta lasten in i lastbilsflaket.
6) Med lasten placerad över lastbilsflaket, vrid långsamt hydrauliken frigör ventilen moturs och lasten sänks ner till lastbilensäng.
7) Ta bort lastens koppling från bomkroken och sväng tillbaka Boom till sin ursprungliga position.

Obs: Var uppmärksam eftersom bommen snabbt kommer ner till sin lägsta position.

Frigöringsventil

UNDERHÅLL

1. Kontrollera ofta tillståndet för den hydrauliska kranlyften.
2. Använd inte en skadad kran.
3. Se till att alla komponenter är i gott skick. Om kranen eller mottagarens koppling skadas av en olycka eller någon annan typ av skada är noterad, den bör bytas ut.
4. Kontrollera att all hårdvara är ordentligt fastsatt plats 5. Håll kranen ren och smörj regelbundet i rörelse delar.
5. Byte av hydraulolja: Det är viktigt att hydraulolja byts kl minst en gång per år (eller mer om kranen används ofta). Använd endast hydraulolja av god kvalitet och blanda aldrig olika oljemärken tillsammans.

	Varning - För att minska risken för skador måste användaren läsa bruksanvisningen noggrant
	Bär huvudskydd
