HXCZDJ-07 - Winde Vevor - Kostenlose Bedienungsanleitung

Produkttyp	LKW-Kran (Flaschenzug)
Marke	Vevor
Modell	HXCZDJ-07
Maximale Hubkapazität	500 lb (ca. 227 kg)
Hubhöhe	150 bis 200 cm
Hydraulischer Wagenheber	Max. 8 Tonnen
Drehwinkel	360 Grad
Material	Stahl mit Pulverbeschichtung
Teleskopausleger	Ja
Handwinde	Ja
Anhängerkupplung	Ja
Stützbein	Ja
Sicherheit	Hakensicherung, hydraulisches Überdruckventil
Wartung	Häufige Überprüfung, regelmäßige Schmierung, jährlicher Hydraulikölwechsel
Verwendung	Montage auf LKW-Aufnahmevorrichtung, zum Heben von Lasten
Montage	Detaillierte Anleitung enthalten (6 Schritte)

Häufig gestellte Fragen - HXCZDJ-07 Vevor

Wie installiere ich den Kran auf meinem LKW?

Die Installation erfolgt in 6 Schritten: Setzen Sie die Anhängerkupplung ein, installieren Sie die vertikale Stange, montieren Sie den Teleskopausleger, befestigen Sie den hydraulischen Zylinder, schließen Sie die Handwinde an und verbinden Sie das Produkt mit dem Fahrzeug. Stellen Sie sicher, dass alle Teile vor Gebrauch verriegelt sind. Einzelheiten entnehmen Sie bitte dem Handbuch.

Was ist die maximale Hubkapazität?

Die maximale Kapazität beträgt 500 lb (ca. 227 kg), wenn der Arm auf die kürzeste Position eingestellt ist. Die Kapazität nimmt ab, je länger der Arm wird. Niemals überladen.

Kann ich mit diesem Kran Personen oder Tiere heben?

Nein, das Heben von Personen oder Tieren ist strengstens verboten. Der Kran ist ausschließlich zum Heben von Lasten bestimmt. Halten Sie Kinder und Zuschauer vom Arbeitsbereich fern.

Wie warte ich den Kran?

Überprüfen Sie regelmäßig den Zustand des Krans und des Hydrauliksystems. Stellen Sie sicher, dass alle Komponenten in gutem Zustand sind. Schmieren Sie bewegliche Teile regelmäßig. Ersetzen Sie das Hydrauliköl mindestens einmal jährlich (häufiger bei häufigem Gebrauch). Verwenden Sie nur hochwertiges Öl und mischen Sie keine verschiedenen Marken.

Was tun bei einem Hydraulikleck?

Bei einem Leck verwenden Sie den Kran nicht. Überprüfen Sie die Verbindungen und Dichtungen. Wenn das Leck anhält, wenden Sie sich an den technischen Support. Es ist wichtig, das Hydrauliksystem in gutem Zustand zu halten, um Verletzungen zu vermeiden.

Wie stelle ich die Auslegerlänge ein?

Verwenden Sie den Bolzen (10), um die Länge des inneren Teleskoparms einzustellen. Die maximale Last wird erreicht, wenn der Arm am kürzesten ist. Einzelheiten zur Einstellung finden Sie im Handbuch.

Kann ich den Kran ohne Stützbein verwenden?

Das Stützbein ist für die Stabilität unerlässlich. Es muss immer wie in der Anleitung beschrieben installiert und verriegelt sein. Die Nichtverwendung könnte zu gefährlichem Umkippen führen.

Wie wechsle ich das Hydrauliköl?

Der Hydraulikölwechsel muss mindestens einmal jährlich durchgeführt werden. Verwenden Sie hochwertiges Hydrauliköl und mischen Sie keine verschiedenen Marken. Das genaue Verfahren entnehmen Sie bitte dem Handbuch.

Welche Sicherheitsausrüstung sollte ich tragen?

Tragen Sie stets eine ANSI-zugelassene Schutzbrille, Gehörschutz in lauten Umgebungen, Sicherheitsschuhe, einen Helm und Arbeitshandschuhe. Vermeiden Sie lockere Kleidung und langes Haar.

Ist der Kran für alle LKWs geeignet?

Der Kran ist für die Montage auf einer LKW-Aufnahmevorrichtung ausgelegt. Stellen Sie sicher, dass Ihr Fahrzeug über eine kompatible Aufnahme verfügt und die Plattform die Last tragen kann. Montagespezifikationen entnehmen Sie bitte dem Handbuch.

BEDIENUNGSANLEITUNG HXCZDJ-07 Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

LKW-KRANE

MODELL: HXCZDJ-07

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WARNUNG

1. Lesen Sie sorgfältig und verstehen Sie alle MONTAGE- UND

BEDIENUNGSANLEITUNG vor der Inbetriebnahme.

1. Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann zu schweren Verletzungen führen.

ALLGEMEINE SICHERHEITSREGELN

1. Überladen Sie niemals.
2. Die Belastung ist maximal, wenn der Arm des Produkts so eingestellt ist, die kürzeste. Die Belastung des Produkts nimmt ab, wenn der Arm zunimmt.
3. Tragen Sie immer eine ANSI-geprüfte Schutzbrille.
4. Tragen Sie immer einen Gehörschutz, wenn Sie in lauten Umgebungen arbeiten. Länger andauernde Belastung durch Lärm mit hoher Intensität kann zu Hörverlust führen.
5. Verwenden Sie Sicherheitsausrüstung. Sicherheitsschuhe, Schutzhelme und Arbeitshandschuhe müssen für geltende Bedingungen verwendet werden.
6. Tragen Sie angemessene Kleidung. Tragen Sie niemals lange, offene Haare und halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern.
7. Arbeiten Sie mit gesundem Menschenverstand. Bleiben Sie aufmerksam und konzentriert, wenn Aufbau und Verwendung dieses Krans. Arbeiten Sie niemals unter dem Einfluss von Alkohol, Drogen oder Medikamenten.
8. Halten Sie den Arbeitsbereich sauber und gut beleuchtet während der Montage und Verwenden des Krans. Halten Sie Zuschauer und Kinder vom Arbeitsbereich fern.
9. Dieser Kran ist für die Positionierung außerhalb der Ladefläche konzipiert und über die Anhängerkupplung am Fahrzeug befestigt. Er ist tragbar und leicht an verschiedene Auslegerpositionen für maximal 125, 250 und 500 Pfund Kapazität anzupassen. Bitte modifizieren Sie den Kran nicht und verwenden Sie dieses Produkt nicht für Zwecke, für die es nicht konzipiert ist.
10. Beim Anbringen der Last an den Haken mit Kette verwenden Sie geeignete Kupplungen, die für die Last ausgelegt sind. Die Manschetten müssen vollständig auf dem Haken sitzen, mit geschlossener Sicherheitsverriegelung des Hakens.
11. Heben Sie niemals Menschen oder Tiere hoch. Halten Sie Kinder und Zuschauer vom Bereich unter und um die angehobene Ladung fern. Halten Sie sich beim Bedienen des Krans vom Raum zwischen Kran und Ladung fern.
12. Vor jedem Einsatz den Kran, den Long Ram Jack und die Kette und Haken auf Beschädigung, Korrosion und andere Zustände überprüfen, die die sichere Leistung dieses Produkts beeinträchtigen könnten.
13. Stellen Sie den Kran nur auf, wenn der Pickup nicht auf der Autobahn ist, an einem freien Standort, abseits vom Gegenverkehr.
14. Bevor Sie Ladung auf die Ladefläche heben, vergewissern Sie sich, dass der Motor des Lastwagens ausgeschaltet ist, mit Automatikgetriebe in PARK. Fahrzeuge mit manueller Schaltung sollten einen Gang eingelegt haben. Zur zusätzlichen Sicherheit blockieren Sie alle Räder.
15. Beachten Sie bei der Verwendung dieses Produkts alle Vorschriften des Verkehrsministeriums (DOT)-Anforderungen.
16. Beachten Sie die Position der Auspuffrohre des Fahrzeugs, bevor Sie den Kran verwenden. Brennbare Güter, die mit dem Kran angehoben werden, können mit noch heißen Auspuffrohren in Kontakt kommen und Feuer fangen.
17. Das Aufstellen des Krans und das Manövrieren schwerer Ladung auf dem Kran kann anstrengend und gefährlich sein. Dies sollte nur von Personen durchgeführt werden, die den Anforderungen dieser Aufgaben körperlich gewachsen sind.
18. Der Kran ist nur zum Heben und nicht zum Tragen von Lasten bestimmt. Stützen Sie die Last mit geeigneten Unterstellböcken oder Ähnlichem ab, wenn dies unmittelbar erforderlich ist. Be- oder Entladen ist unmöglich. Lassen Sie keine schwebende Last unbeaufsichtigt.
19. Den Kran von der Anhängerkupplung des Fahrzeugs entfernen, wenn der Kran nicht im Einsatz.
20. Achten Sie immer auf dynamische Belastungen. Eine Überlastung kann entstehen kurzzeitig durch einen plötzlichen Ruck oder eine Gewichtszunahme, was den Kran beschädigen kann und die Ladung und/oder Verletzungen verursachen.
21. Bedenken Sie, dass die zuvor besprochenen Warnungen nicht alle mögliche Ereignisse und Umstände. Es ist wichtig, dass die Person, die Beim Aufstellen, Laden/Entladen und Verwenden dieses Produkts ist stets gesunder Menschenverstand mal.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL- UND PARAMETER

Modell	HXCZDJ-07
Halterungskapazität	Max. 500 Pfund
Hubhöhe	150~200 cm
Hydraulischer Wagenheber	Max. 8 Tonnen
Drehwinkel	360 Grad
Material	Pulverbeschichteter Stahl

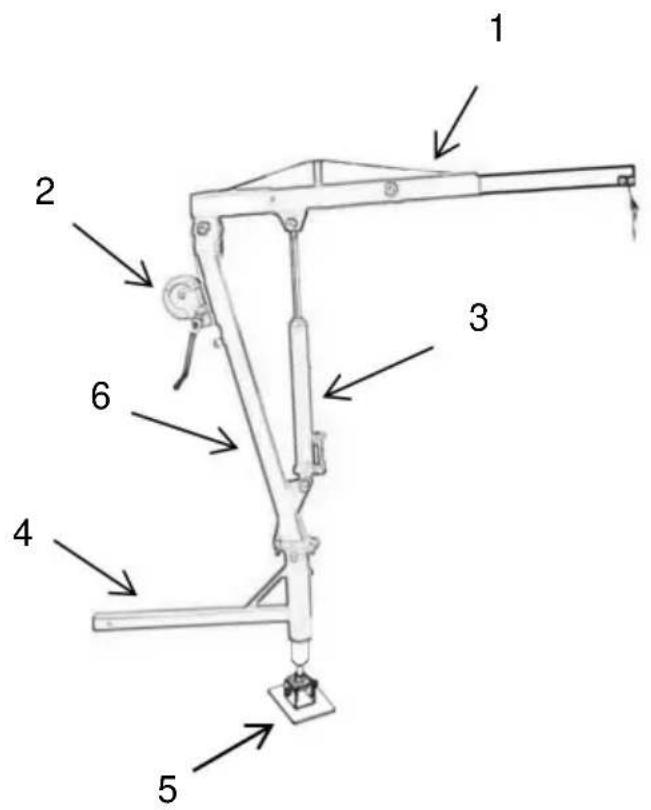

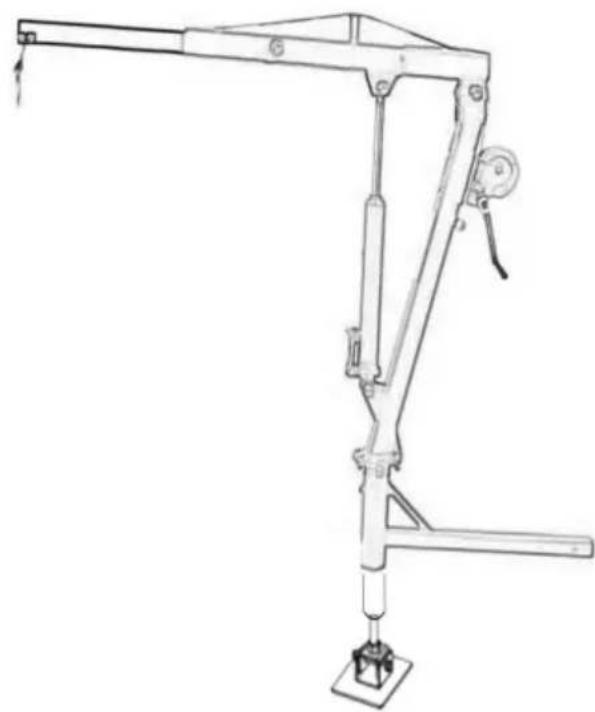

STRUKTURDIAGRAMM

1. Teleskopausleger
2. Handwinde
3. Hydraulischer Wagenheber
4. Trailer-Leiste
5. Standbein
6. Aufrechte Stange

KOMPONENTEN

NEIN.	Bild	Name und Menge	NEIN.	Bild	Name und Menge
1		Trailer Bar (× 1)	8		Bolzen M16*100 (×1)
2		hydraulischer Wagenheber (× 1)	9		Bolzen M12*30 (×6)
3		Aufrechte Stange (× 1)	10		Bolzen M12*80 (×2)
4		Boom (× 1)	11		Bolzen M10*90 (×3)
5		Stützbein (× 1)	12		Bolzen M16*90 (×2)
6		Hand mit (× 1)	13		Wagenhebergriff (× 1)
7		Lange Schraube (× 1)	14		Benutzerhandbuch (× 1)
15		Haken mit Kette (×1)	16	/	Benutzerhandbuch (× 1)

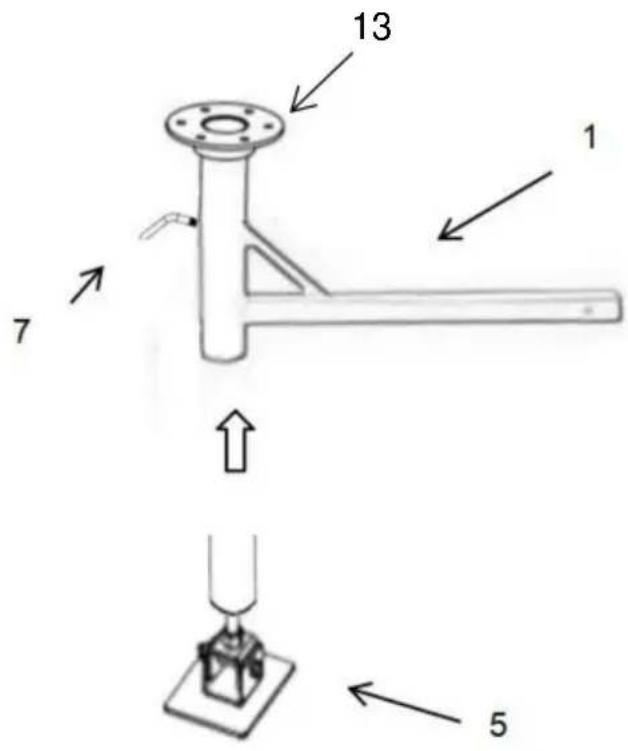

Schritt 1: (13) in die Anhängerkupplung (1) einsetzen; Stützbein (5) langsam in die Anhängerkupplung (1) einführen; lange Schraube (7) festziehen, um ein Drehen des Schwenkkopfes zu verhindern.

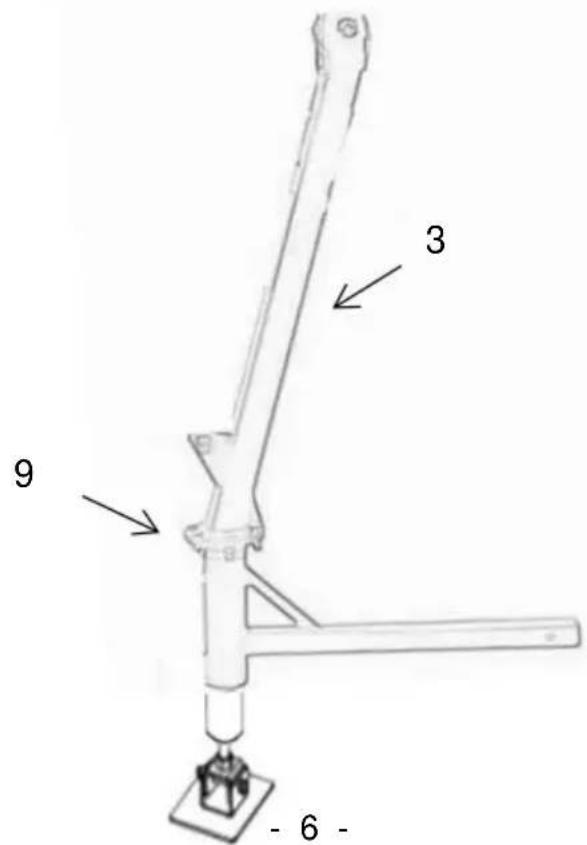

Schritt 2: Installieren Sie die aufrechte Stange (3) und befestigen Sie sie mit (9) Schrauben, Unterlegscheiben und Muttern.

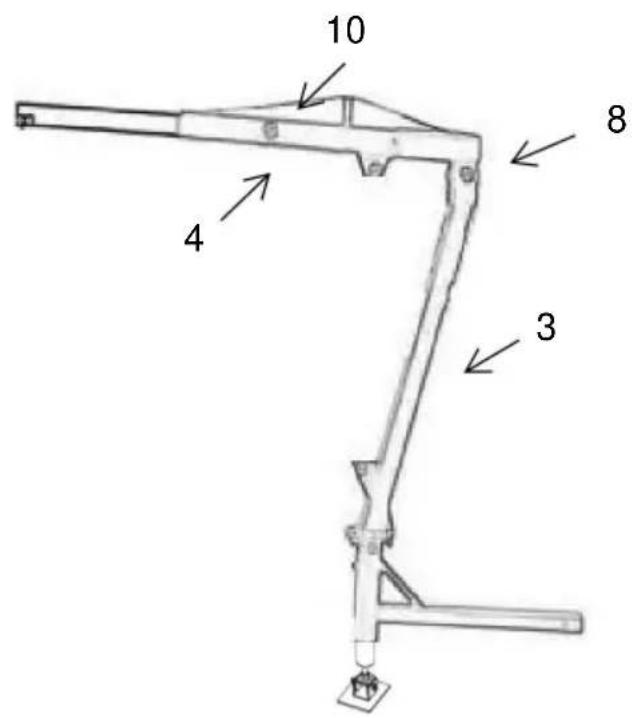

Schritt 3: Montieren Sie den Teleskoparm (4), indem Sie (4) und (3) mit der Schraube (8) verbinden und mit Unterlegscheiben und Muttern sichern. Stellen Sie mit der Schraube (10) die Länge des Innenarms ein.

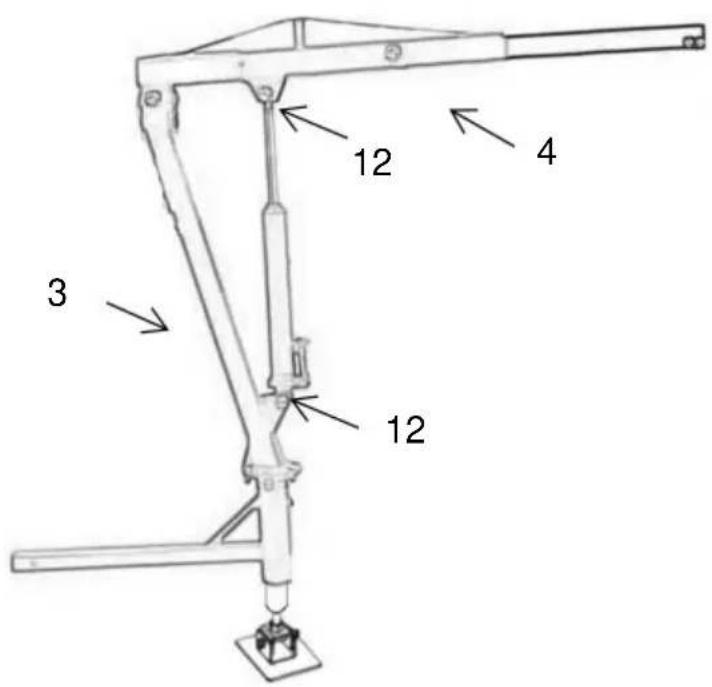

Schritt 4: Den Hydraulikheber montieren. 4 und 3 mit zwei Bolzen (12) verbinden und mit Unterlegscheiben und Muttern sichern.

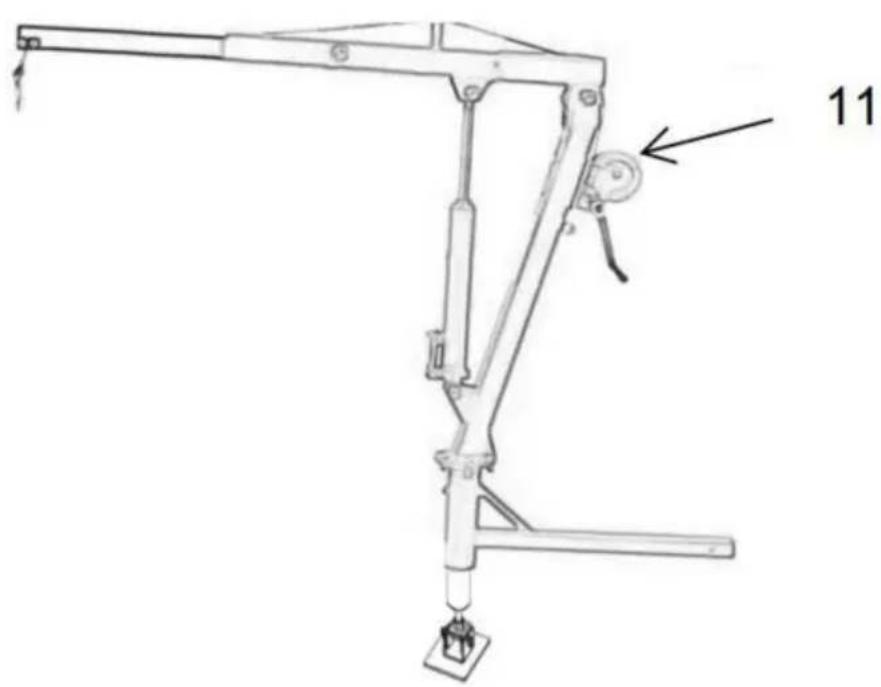

Schritt 5: Die Handwinde wieder mit den 3 Bolzen (11) an der senkrechten Stange befestigen, das Drahtseil herausziehen und durch die Rolle am vorderen Teil des Teleskoparms führen.

Schritt 6: Schließen Sie das Produkt an das Fahrzeug an und schon ist es einsatzbereit.

1) Stellen Sie sicher, dass die Installation korrekt ist und alle Teile verriegelt sind. 2) Der Ausleger ist drehbar und muss vor dem Anheben arretiert werden. 3) Kennen Sie das Gewicht der zu hebenden Ladung. Die Ladung muss richtig mit Gurten befestigt sein und über Befestigungskupplungen verfügen, die sich am Haken befestigen lassen.

Befestigen Sie die Ladung am Haken.

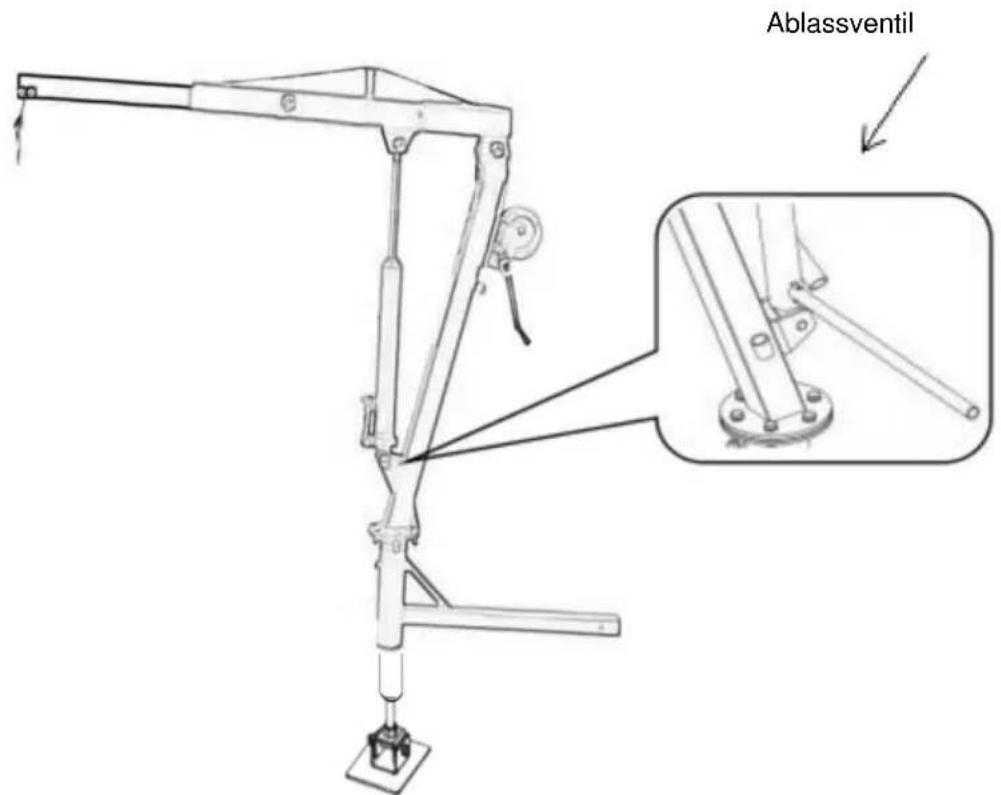

4) Mit dem Wagenhebergriff das hydraulische Ablassventil schließen (im Uhrzeigersinn vollständig drehen), und pumpen Sie dann den Wagenheber, um den Ausleger anzuheben und den

Fracht langsam.

5) Wenn die Ladung angehoben ist, kann die aufrechte Stange gedreht werden, um die Ladung in die Ladefläche des LKWs zu bewegen. 6) Wenn die Ladung über der Ladefläche positioniert ist, drehen Sie langsam das hydraulische Entlastungsventil gegen den Uhrzeigersinn und die Ladung wird auf das LKW-Bett abgesenkt. 7) Die Ladungskupplung vom Auslegerhaken lösen und den

Ausleger in seine ursprüngliche Position zurückbringen.

Hinweis: Seien Sie vorsichtig, da der Ausleger schnell in seine niedrigste Position absinkt.

1. Überprüfen Sie regelmäßig den Zustand des hydraulischen Kranhubwerks.
2. Verwenden Sie keinen beschädigten Kran.
3. Stellen Sie sicher, dass alle Komponenten in gutem Zustand sind. Wenn der Kran oder die Anhängerkupplung durch einen Unfall oder eine andere Art von Beschädigung festgestellt wird, ist ein Austausch erforderlich.
4. Überprüfen Sie, ob die gesamte Hardware fest sitzt.

Platz 5. Halten Sie den Kran sauber und schmieren Sie regelmäßig bewegliche Teile.

1. Hydraulikölwechsel: Es ist wichtig, dass das Hydrauliköl bei

mindestens einmal im Jahr (oder öfter, wenn der Kran häufig verwendet wird) gewechselt wird. Verwenden Sie nur hochwertiges Hydrauliköl und mischen Sie niemals Öle verschiedener Marken miteinander.

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer Bedienungsanleitung sorgfältig
	Kopfschutz tragen

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat
