MANUALE D'USO DELLE GRU PER AUTOCARRI MODELLO:HXCZDJ-07

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

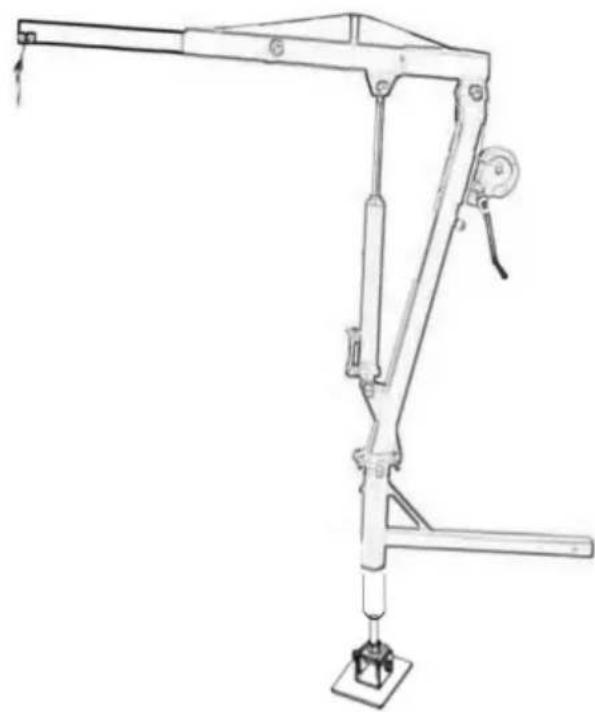

AUTOGRU

MODELLO:HXCZDJ-07

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

WARNING

1. Leggere attentamente e comprendere tutte le ISTRUZIONI PER L'ASSEMBLAGGIO E

ISTRUZIONI PER L'USO prima di utilizzare l'apparecchio.

1. Mancato rispetto delle norme di sicurezza e di altre precauzioni di sicurezza di base può causare gravi lesioni personali.

REGOLE GENERALI DI SICUREZZA

1. Non sovraccaricare mai.

2. Il carico è massimo quando il braccio del prodotto è regolato su
   il più corto. Il carico del prodotto diminuisce all'aumentare del braccio.

3. Indossare sempre occhiali di sicurezza omologati ANSI.
4. Indossare sempre protezioni acustiche quando si lavora in ambienti rumorosi.

L'esposizione prolungata a rumori ad alta intensità può causare la perdita dell'udito.

1. Utilizzare dispositivi di sicurezza. Scarpe antinfortunistiche, caschi e guanti da lavoro devono essere utilizzato per le condizioni applicabili.
2. Vestitevi in modo appropriato. Non indossate mai capelli lunghi e sciolti e tenete capelli, vestiti e guanti lontani dalle parti in movimento.
3. Usa il buon senso quando lavori. Rimani vigile e concentrato quando installazione e utilizzo di questa gru. Non lavorare mai sotto l'effetto di di alcol, droghe o medicinali.
4. Mantenere l'area di lavoro pulita e ben illuminata durante il montaggio e utilizzando la gru. Tenere spettatori e bambini fuori dall'area di lavoro.
5. Questa gru è progettata per essere posizionata all'esterno del cassone del camion e attaccato al veicolo tramite il gancio di ricezione. È portatile e facile da regolare le diverse posizioni del braccio per un massimo di 125, 250 e 500 libbre capacità. Si prega di non modificare la gru o utilizzare questo prodotto per scopi non è stato progettato per questo.
6. Quando si collega il carico al gancio con catena, utilizzare un dispositivo appropriato giunti dimensionati per gestire il carico. I collari devono essere completamente innestati sul Gancio, con il fermo di sicurezza del gancio chiuso.

7. Non sollevare mai persone o animali. Tenere bambini e spettatori lontani l'area sotto e attorno al carico sollevato. Quando si aziona la gru, tenersi lontani dallo spazio tra la gru e il carico.

8. Prima di ogni utilizzo, ispezionare la gru, il martinetto a pistone lungo e la catena e gancio per danni, corrosione e qualsiasi altra condizione che potrebbe influenzare la sicurezza delle prestazioni di questo prodotto.

9. Installare la gru solo quando il pick-up è fuori dall'autostrada, in un posizione libera, lontana dal traffico in arrivo.
10. Prima di sollevare il carico sul cassone del camion, assicurarsi che il motore del camion sia OFF con cambio automatico in PARCHEGGIO. Veicoli con cambio manuale dovrebbe essere in marcia. Bloccare tutte le ruote per una maggiore sicurezza.
11. Quando si utilizza questo prodotto, attenersi a tutte le disposizioni del Dipartimento dei trasporti Requisiti (DOT).
12. Prendere nota della posizione dei tubi di scarico del veicolo prima di installare il Gru. I beni infiammabili sollevati dalla gru potrebbero entrare in contatto con i tubi di scarico ancora caldi e prendono fuoco.
13. L'installazione della gru e la manovra di carichi pesanti sulla gru possono essere faticoso e pericoloso. Questo dovrebbe essere fatto solo da individui che può gestire fisicamente le esigenze di questi compiti.
14. La gru è solo per scopi di sollevamento, non per sostenere carichi. Rapidamente sostenere il carico con appositi cavalletti o equivalenti, se necessario il carico o lo scarico è impossibile. Non lasciare un carico sospeso incustodito.
15. Rimuovere la gru dal gancio di ricezione del veicolo quando la gru non è in uso.
16. Siate sempre consapevoli del carico dinamico. Potrebbe crearsi un carico eccessivo brevemente da un improvviso strattone o aumento di peso, che può danneggiare la gru e il carico e/o causare lesioni personali.
17. Tieni presente che gli avvertimenti precedentemente discussi non possono coprire tutti possibili eventi e circostanze. È importante che la persona che imposta durante il caricamento/scaricamento e l'utilizzo di questo prodotto utilizzare sempre il buon senso volte.

SALVA QUESTE ISTRUZIONI

MODELLO E PARAMETRI

Modello	HXCZDJ-07
Capacità della staffa	Massimo 500 libbre
Altezza di sollevamento	150~200cm
Martinetto idraulico	Max. 8 tonnellate
Angolo di rotazione	360 gradi
Materiale	Acciaio verniciato a polvere

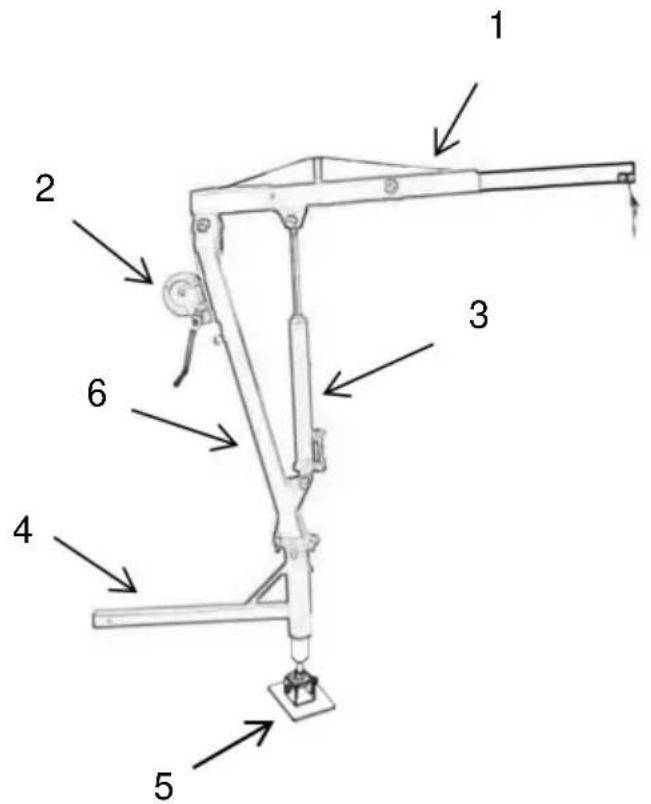

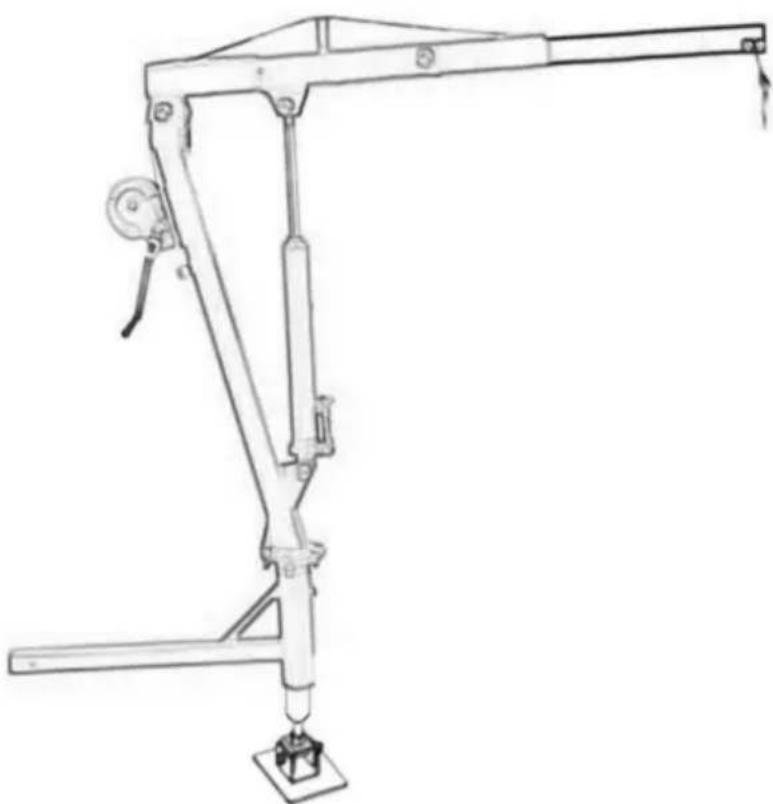

DIAGRAMMA STRUTTURALE

1. Braccio telescopico
2. Argano a mano
3. Martinetto idraulico
4. Barra del rimorchio
5. Gamba di supporto
6. Asta verticale

COMPONENTI

NO.	Immagine	Nome e quantità	NO.	Immagine	Nome e Qtà
1		Barra del rimorchio× 1 (massura foto)	8		Bullone M16*100(×1)
2		martinetto idraulico× 1 (massura foto)	9		Bullone M12*30(×6)
3		Asta verticale× 1 (massura foto)	10		Bullone M12*80(×2)
4		Boom× 1 (massura foto)	11		Bullone M10*90(×3)
5		Gamba di supporto× 1 (massura foto)	12		Bullone M16*90(×2)
6		Mano con× 1 (massura foto)	13		Maniglia del cricco× 1 (massura foto)
7		Vite lunga× 1 (massura foto)	14		Manuale d'uso ( ×1)
15		Agganciare con Catena(×1)	16	/	Manuale d'uso× 1 (massura foto)

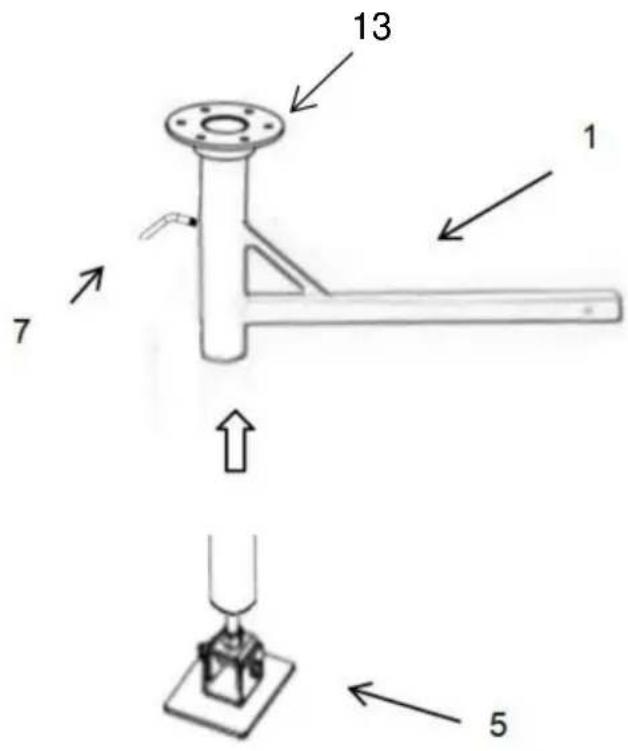

Fase 1: Inserire (13) nella barra di traino (1); inserire lentamente la gamba di supporto (5) nella barra di traino (1); bloccare la vite lunga (7) per evitare che la testa girevole ruoti.

1 13 1 7 5

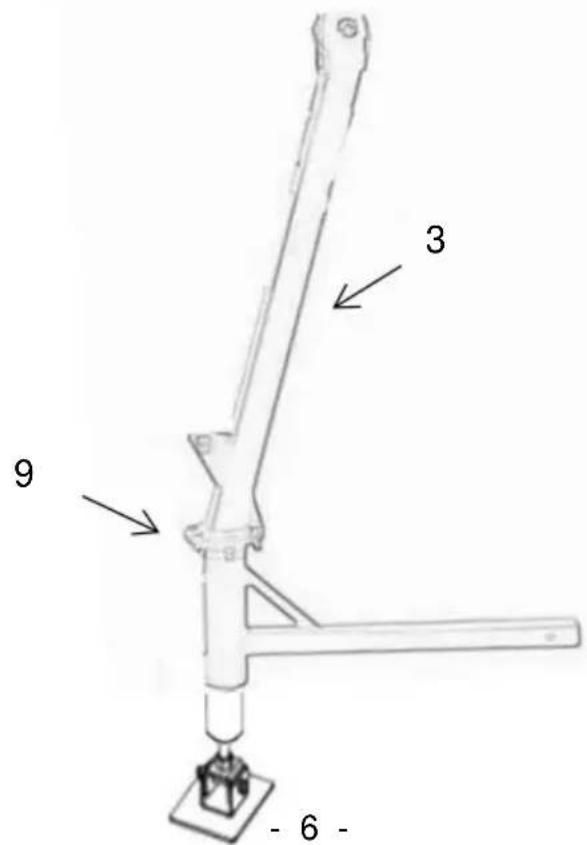

Fase 2: installare l'asta verticale (3) e bloccarla con (9) bulloni, rondelle e dadi.

3 9 - 6 -

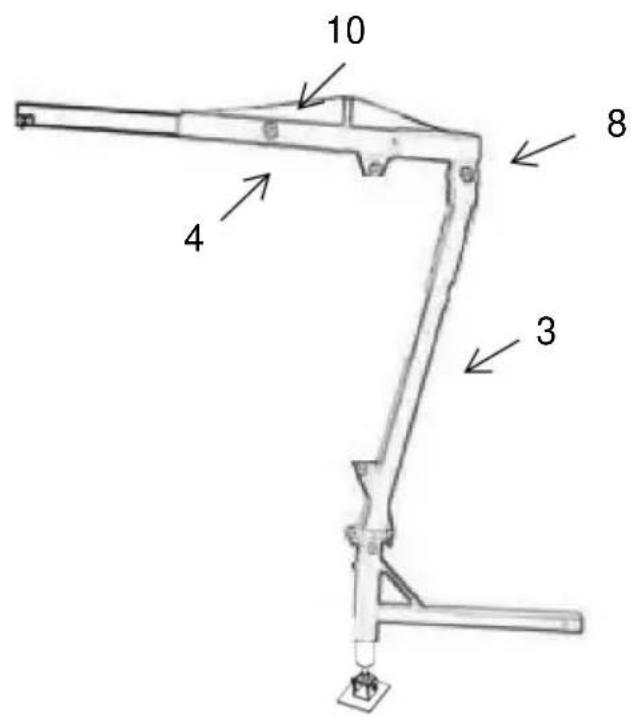

Fase 3: Installare il braccio telescopico (4), collegando (4) e (3) con il bullone (8) e bloccarlo con rondelle e dadi. Utilizzare il bullone per (10) Regolare la lunghezza del braccio interno.

10 4 8 3

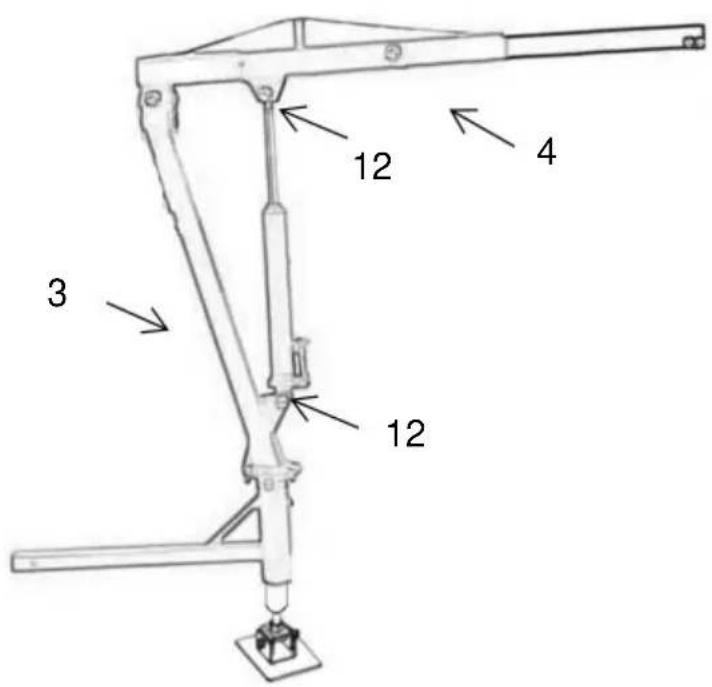

Fase 4: Installare il martinetto idraulico. Collegare 4 e 3 con due bulloni (12) e bloccarlo con rondelle e dadi.

12 4 3 12

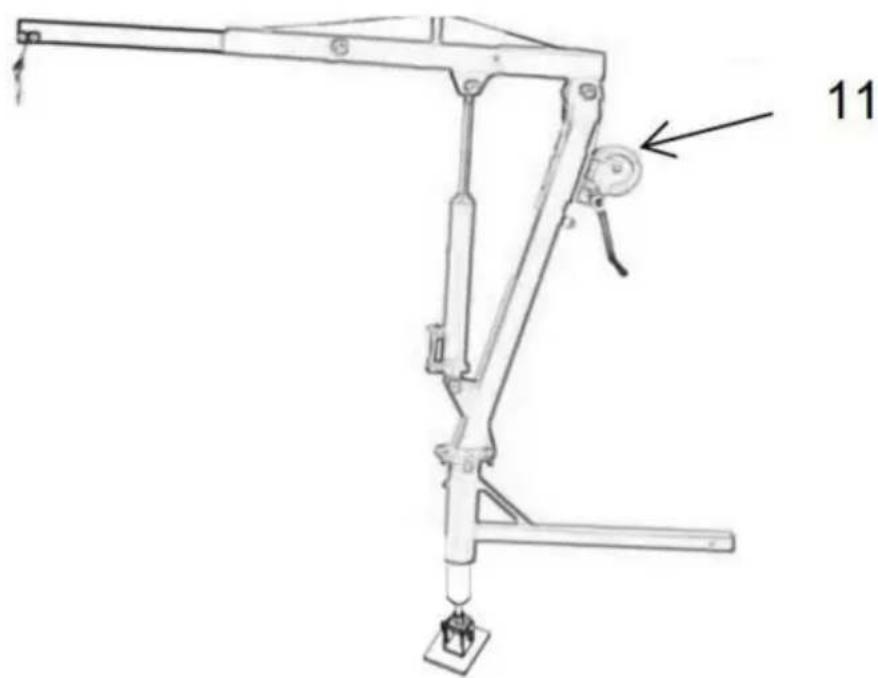

Fase 5: Fissare nuovamente l'argano manuale alla barra verticale con i 3 bulloni (11), estrarre il cavo metallico e passarlo attraverso la puleggia sulla sezione anteriore del braccio telescopico.

Fase 6: Collegare il prodotto al veicolo ed è pronto all'uso.

1) Assicurarsi che l'installazione sia corretta e che tutte le parti siano bloccate.
2) Il braccio può ruotare e deve essere bloccato prima del sollevamento.
3) Conoscere il peso del carico da sollevare. Il carico deve essere correttamente legati e dotati di giunti di fissaggio che si agganciano al gancio.

Attaccare il carico al gancio.

4) Utilizzare la maniglia del martinetto per chiudere la valvola di rilascio idraulico (ruotare in senso orario completamente), quindi pompare la maniglia del martinetto per sollevare il braccio e il carico lentamente.
5) Con il carico sollevato, l'asta verticale può essere ruotata per spostare il carico nel cassone del camion.
6) Con il carico posizionato sul cassone del camion, girare lentamente il meccanismo idraulico valvola di rilascio in senso antiorario e il carico verrà abbassato sul camion letto.
7) Rimuovere l'accoppiatore del carico dal gancio del braccio e ruotare indietro il Riportare il braccio nella posizione originale.

Nota: fare attenzione perché il Boom scenderà rapidamente nella posizione più bassa.

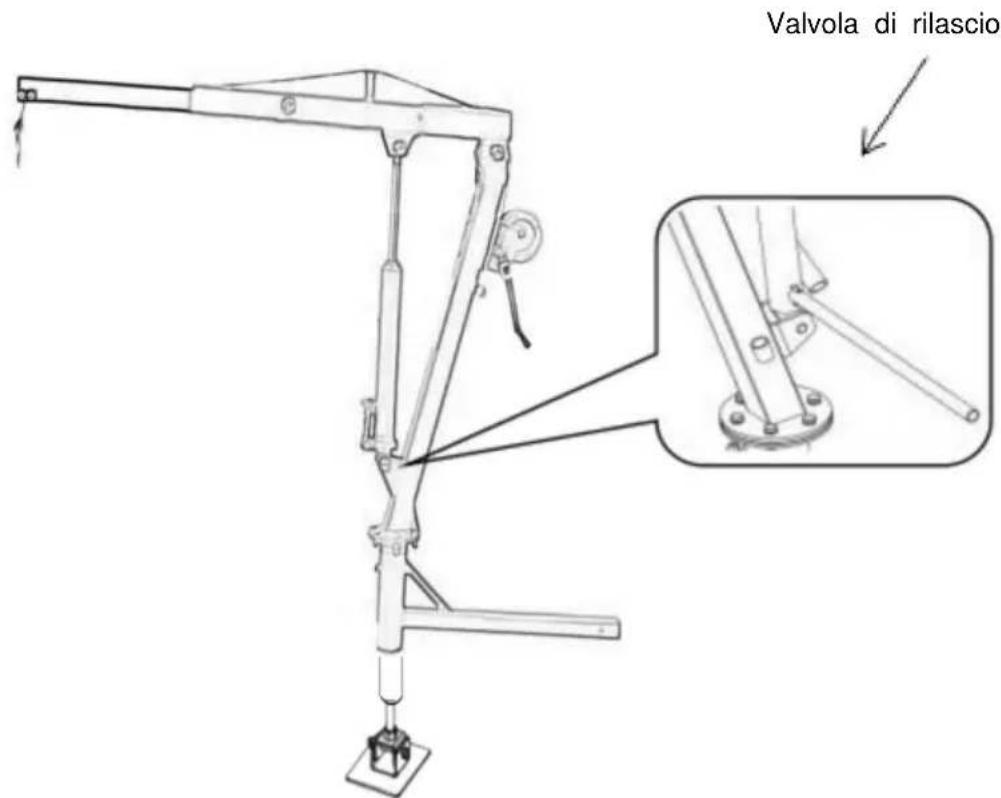

Valvola di rilascio

MANUTENZIONE

1. Controllare frequentemente le condizioni del paranco idraulico della gru.
2. Non utilizzare una gru danneggiata.
3. Assicurarsi che tutti i componenti siano in buone condizioni. Se la gru o il gancio del ricevitore viene danneggiato da un incidente o da qualsiasi altro tipo se si nota un danno, occorre sostituirlo.
4. Controllare che tutto l'hardware sia saldamente fissato
5. Mantenere la gru pulita e lubrificare periodicamente i componenti in movimento parti.
6. Sostituzione dell'olio idraulico: è importante che l'olio idraulico venga sostituito a almeno una volta all'anno (o più, se Crane viene utilizzato frequentemente). Utilizzare solo utilizzare olio idraulico di buona qualità e non mescolare mai marche di olio diverse tra loro.
