GEBRUIKSAANWIJZING HXCZDJ-07 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

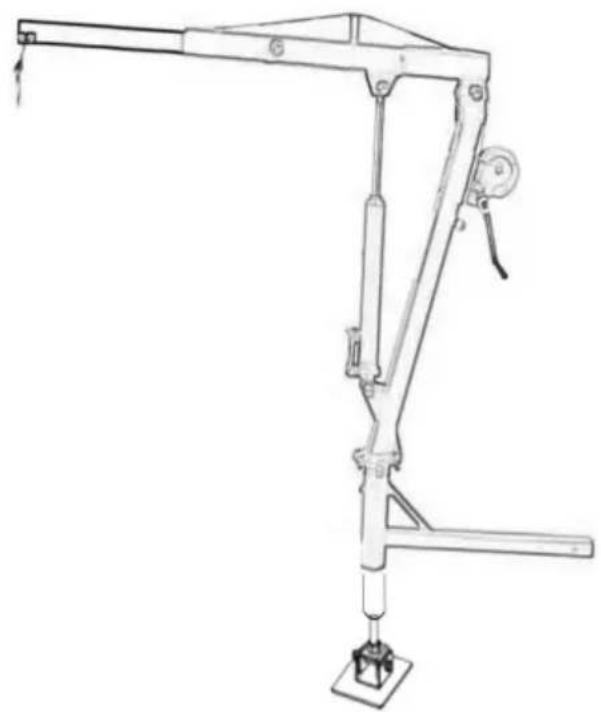

VRACHTWAGENKRANEN

MODEL: HXCZDJ-07

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

WARNING

1. Lees alle MONTAGE- EN GEBRUIKSAANWIJZINGEN zorgvuldig door en begrijp ze.

GEBRUIKSAANWIJZING voordat u het apparaat gaat gebruiken.

1. Het niet naleven van de veiligheidsregels en andere elementaire veiligheidsmaatregelen kan leiden tot ernstig persoonlijk letsel.

ALGEMENE VEILIGHEIDSREGELS

1. Overbelast nooit.

2. De belasting is maximaal wanneer de arm van het product is afgesteld op de kortste. De belasting van het product neemt af naarmate de arm groter wordt.

3. Draag altijd een ANSI-goedgekeurde veiligheidsbril.

4. Draag altijd gehoorbescherming wanneer u in een lawaaiige omgeving werkt. Langdurige blootstelling aan lawaai met een hoge intensiteit kan gehoorverlies veroorzaken.

5. Gebruik veiligheidsuitrusting. Veiligheidsschoenen, helmen en werkhandschoenen moeten worden gebruikt voor toepasselijke omstandigheden.

6. Kleed je gepast. Draag nooit los, lang haar en houd haar, kleding en handschoenen uit de buurt van bewegende delen.

7. Gebruik je gezonde verstand tijdens het werken. Blijf alert en concentreer je wanneer het opzetten en gebruiken van deze kraan. Werk nooit onder invloed van alcohol, drugs of medicijnen.

8. Houd de werkruimte schoon en goed verlicht tijdens het monteren en met behulp van de kraan. Houd toeschouwers en kinderen uit de werkruimte.

9. Deze kraan is ontworpen om buiten de laadbak van de vrachtwagen te worden geplaatst en bevestigd aan het voertuig via de ontvangerkoppeling. Het is draagbaar en gemakkelijk te aanpassen aan verschillende giekposities voor maximaal 125, 250 en 500 lbs capaciteit. Wijzig de kraan niet en gebruik dit product niet voor doeleinden het is niet ontworpen voor.

10. Gebruik bij het bevestigen van de last aan de haak met ketting de juiste bevestigingsmaterialen. koppelingen die geschikt zijn om de belasting te verwerken. Kragen moeten volledig op de Haak, met de veiligheidssluiting van de haak gesloten.

11. Til nooit mensen of dieren op. Houd kinderen en toeschouwers uit de buurt het gebied onder en rond de geheven lading. Blijf bij het bedienen van de kraan uit de buurt van de ruimte tussen de kraan en de lading.

12. Controleer voor elk gebruik de kraan, de lange ramkrik en de ketting en Haak voor schade, corrosie en andere omstandigheden die van invloed kunnen zijn de veilige werking van dit product.

13. Zet de kraan alleen op als de pick-uptruck zich buiten de snelweg bevindt, in een een duidelijke locatie die ver weg is van het tegemoetkomende verkeer.
14. Voordat u de lading in de laadbak van de vrachtwagen tilt, moet u ervoor zorgen dat de motor van de vrachtwagen draait. UIT met automatische transmissie in PARK. Voertuigen met handgeschakelde transmissie moet in de versnelling staan. Blokkeer alle wielen voor extra veiligheid.
15. Houd u bij het gebruik van dit product aan alle richtlijnen van het Ministerie van Transport (DOT) vereisten.
16. Let op de positie van de uitlaatpijpen van het voertuig voordat u de Kraan. Brandbare goederen die door de kraan worden opgetild, kunnen in contact komen met nog hete uitlaatpijpen en vlam vatten.
17. Het opzetten van de kraan en het manoeuvreren van zware lading op de kraan kan inspannend en gevaarlijk zijn. Dit mag alleen worden gedaan door personen die de eisen van deze taken fysiek aankunnen.
18. De kraan is alleen bedoeld voor hijsdoeleinden, niet voor het ondersteunen van lasten. Snel Ondersteun de lading met geschikte krikken of een equivalent, indien onmiddellijk laden of lossen is onmogelijk. Laat geen zwevende lading achter onbeheerd.
19. Verwijder de kraan van de ontvangstkoppeling van het voertuig wanneer de kraan niet is in gebruik.
20. Wees altijd op de hoogte van dynamische belasting. Er kan een overbelasting ontstaan kortstondig door een plotselinge ruk of gewichtstoename, wat de kraan kan beschadigen en de lading beschadigen en/of persoonlijk letsel veroorzaken.
21. Houd er rekening mee dat de eerder besproken waarschuwingen niet alle mogelijke gebeurtenissen en omstandigheden. Het is belangrijk dat de persoon die de omhoog, laden/lossen en gebruiken van dit product gebruik altijd uw gezond verstand keer.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	HXCZDJ-07
Beugelcapaciteit	Maximaal 500LBS
Hijshoogte	150~200cm
Hydraulische krik	Maximaal 8 ton
Rotatiehoek	360 graden
Materiaal	Poedergecoat staal

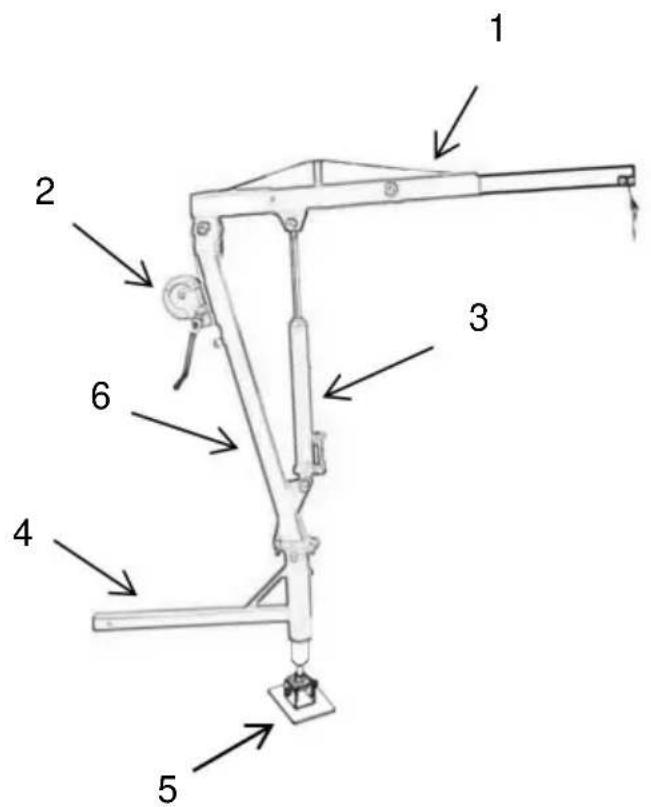

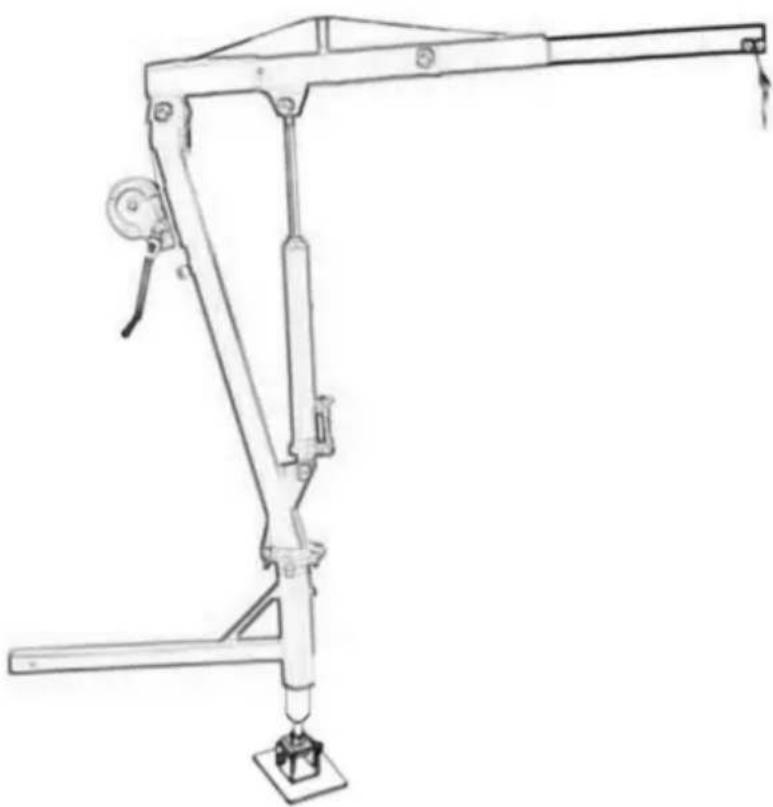

STRUCTUURDIAGRAM

Nee.	Afbeelding	Naam en Hoeveelheid	Nee.	Afbeelding	Naam en Aantal
1		Aanhangwagenstang(× 1)	8		Bout M16*100(×1)
2		hydraulische krik(× 1)	9		Bout M12*30(×6)
3		Staande staaf(× 1)	10		Bout M12*80(×2)
4		Boom(× 1) (×3)	11		Bout M10*90
5		Ondersteunend been(× 1)	12		Bout M16*90(×2)
6		Hand met(× 1)	13		Krukhendel(× 1)
7		Lange schroef(× 1)	14		Gebruiksaanwijzing(× 1)
15		Haak metKetting (×1)	16	/	Gebruiksaanwijzing(× 1)

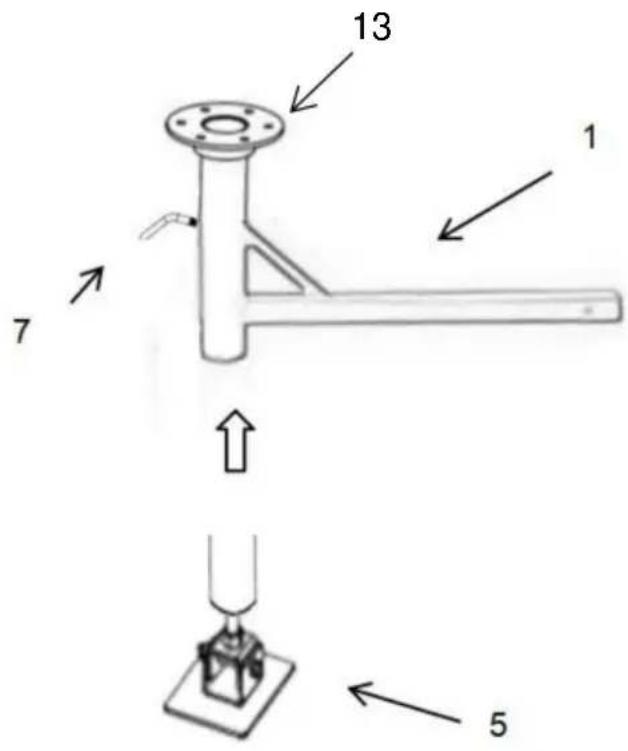

Stap 1: Plaats (13) in de trekhaak (1); plaats de steunpoot (5) langzaam in de trekhaak (1); vergrendel de lange schroef (7) om te voorkomen dat de draaikop gaat draaien.

1 13 1 7 5

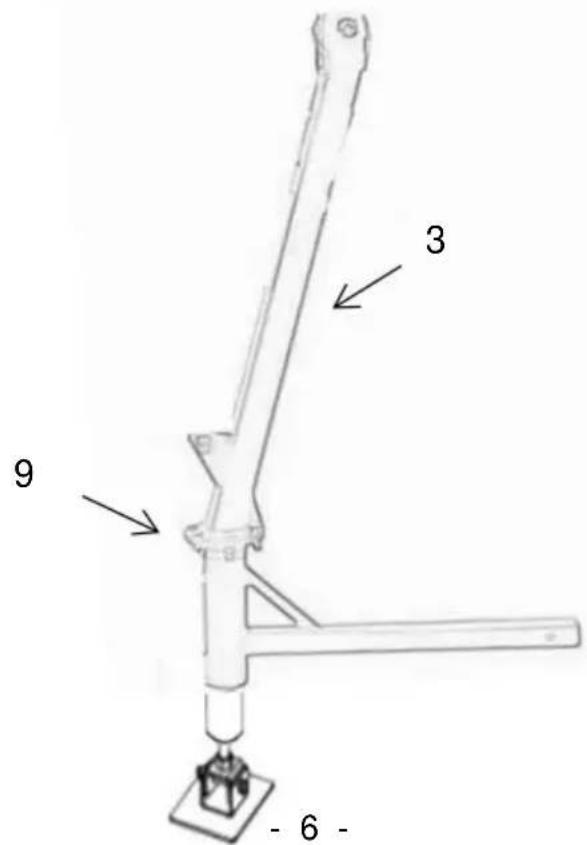

Stap 2: Plaats de verticale stang (3) en zet deze vast met (9) bouten, ringen en moeren.

3 9 - 6 -

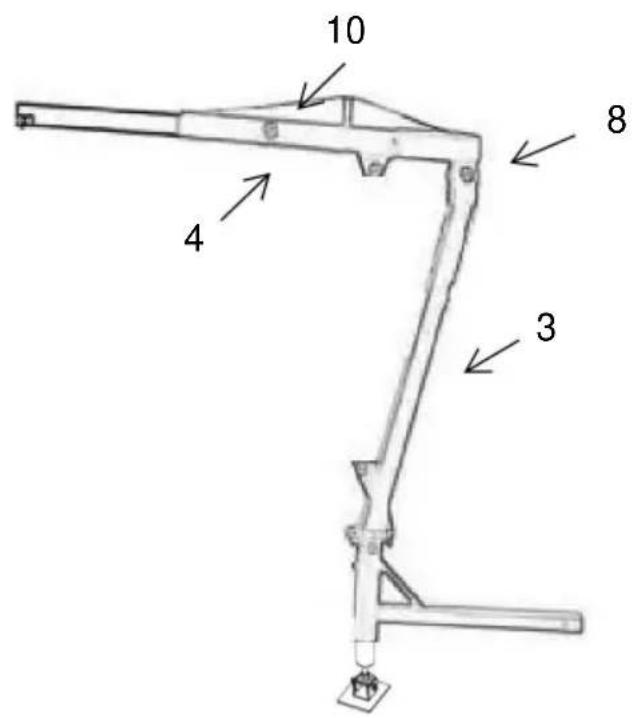

Stap 3: Installeer de telescopische arm (4), verbind (4) en (3) met bout (8) en zet deze vast met ringen en moeren. Gebruik de bout om (10) de lengte van de binnenarm aan te passen.

10 4 8 3

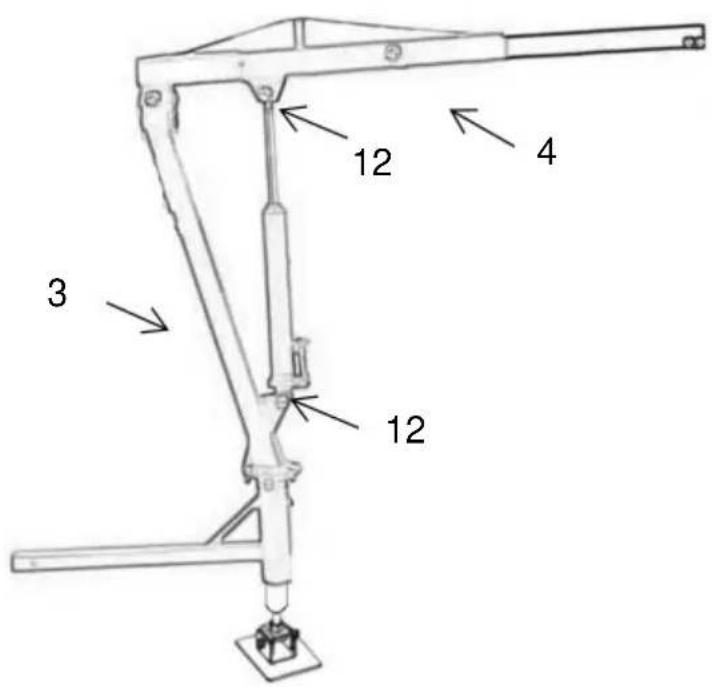

Stap 4: Installeer de hydraulische krik. Verbind 4 en 3 met twee bouten (12) en borg deze met ringen en moeren.

12 4 3 12

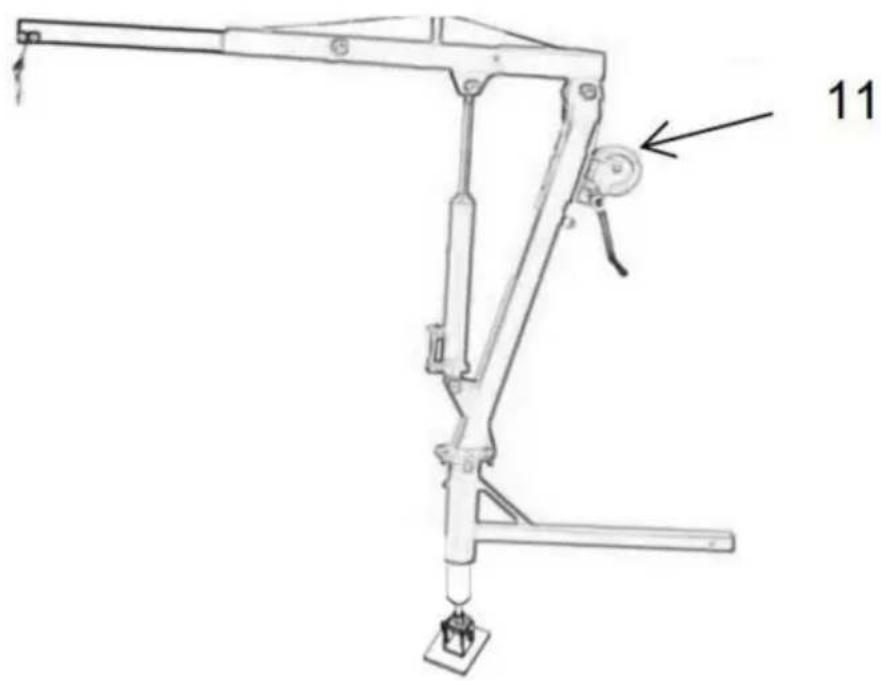

Stap 5: Bevestig de handlier opnieuw aan de staander met de 3 bouten (11), trek de staalkabel eruit en steek deze door de katrol aan het voorste deel van de telescopische arm.

Stap 6: Sluit het product aan op het voertuig en het is klaar voor gebruik.

1) Zorg ervoor dat de installatie correct is en dat alle onderdelen vastzitten.
2) De giek is draaibaar en moet worden vergrendeld voordat er kan worden gehesen.
3) Weet wat het gewicht is van de lading die moet worden opgetild. De lading moet goed worden opgetild. vastgebonden en voorzien van bevestigingskoppelingen die aan de haak worden bevestigd.

Maak de lading vast aan de haak.
4) Gebruik de krikhendel om de hydraulische ontlastklep te sluiten (draai met de klok mee) volledig) en pomp vervolgens de krikhendel omhoog om de giek en de vracht langzaam.
5) Als de lading omhoog is, kan de rechtopstaande stang worden gedraaid om de lading te verplaatsen in de laadbak van de vrachtwagen.
6) Terwijl de lading boven de laadbak van de vrachtwagen is geplaatst, draait u langzaam de hydraulische Draai de ontluchtingsklep tegen de klok in en de lading wordt naar de vrachtwagen gebracht bed.
7) Verwijder de koppeling van de lading van de giekhaak en draai de giek terug Zet de boom terug in de oorspronkelijke positie.

Let op: Wees alert, want de Boom zakt snel naar de laagste stand.

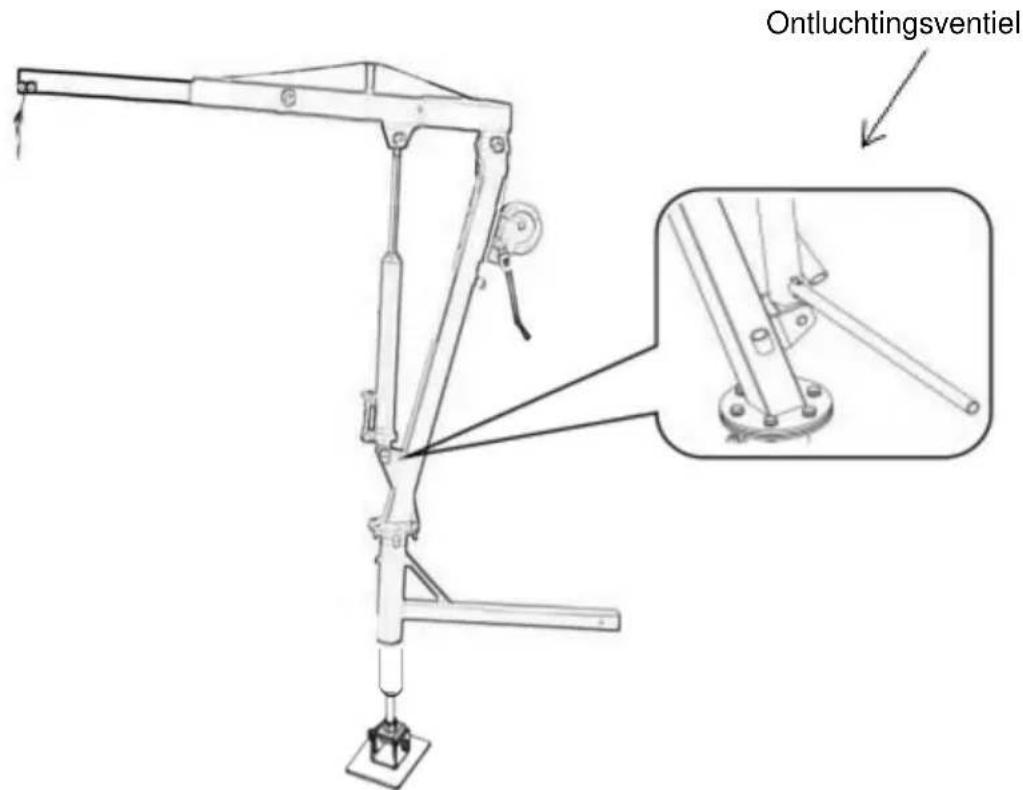

Ontluchtingsventiel

ONDERHOUD

1. Controleer regelmatig de staat van de hydraulische kraanlift.
2. Gebruik geen beschadigde kraan.
3. Zorg ervoor dat alle componenten in goede staat zijn. Als de kraan of de trekhaak beschadigd raakt door een ongeval of een andere vorm van Als er schade wordt geconstateerd, moet deze worden vervangen.
4. Controleer of alle hardware stevig vastzit
   plaats 5. Houd de kraan schoon en smeer hem regelmatig.

onderdelen.

1. Hydraulische olie vervangen: Het is belangrijk dat hydraulische olie op tijd wordt vervangen.
   minstens één keer per jaar (of vaker, als Crane vaak wordt gebruikt). Gebruik alleen
   Gebruik hydraulische olie van goede kwaliteit en meng nooit verschillende merken olie door elkaar.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen: gebruiksaanwijzing zorgvuldig doornemen
	Draag hoofdbescherming
