HXCZDJ-07 - Wciągarka Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Żuraw samochodowy (wciągnik)
Marka	Vevor
Model	HXCZDJ-07
Maksymalny udźwig	500 lb (około 227 kg)
Wysokość podnoszenia	150 do 200 cm
Podnośnik hydrauliczny	Max 8 ton
Kąt obrotu	360 stopni
Materiał	Stal z powłoką proszkową
Wysięgnik teleskopowy	Tak
Wciągarka ręczna	Tak
Dyszel przyczepy	Tak
Noga podporowa	Tak
Bezpieczeństwo	Zabezpieczenie haka, zawór odciążający hydrauliczny
Konserwacja	Częsta kontrola, okresowe smarowanie, coroczna wymiana oleju hydraulicznego
Zastosowanie	Montaż na zaczepie odbiornika samochodowego, do podnoszenia ładunków
Montaż	Szczegółowe instrukcje w zestawie (6 kroków)

Często zadawane pytania - HXCZDJ-07 Vevor

Jak zainstalować żuraw na mojej ciężarówce?

Instalacja odbywa się w 6 krokach: włóż dyszel, zamontuj pionowy słup, zamontuj wysięgnik teleskopowy, przymocuj siłownik hydrauliczny, przymocuj wciągarkę ręczną, a następnie podłącz produkt do pojazdu. Upewnij się, że wszystkie części są zablokowane przed użyciem. Szczegóły znajdziesz w instrukcji.

Jaka jest maksymalna ładowność?

Maksymalny udźwig wynosi 500 lb (około 227 kg), gdy ramię jest ustawione w najkrótszej pozycji. Udźwig maleje wraz z wydłużaniem ramienia. Nigdy nie przeciążaj.

Czy mogę podnosić ludzi lub zwierzęta tym żurawiem?

Nie, surowo zabrania się podnoszenia ludzi lub zwierząt. Żuraw jest przeznaczony wyłącznie do podnoszenia ładunków. Trzymaj dzieci i widzów z dala od strefy pracy.

Jak konserwować żuraw?

Regularnie sprawdzaj stan żurawia i układu hydraulicznego. Upewnij się, że wszystkie elementy są w dobrym stanie. Okresowo smaruj ruchome części. Wymieniaj olej hydrauliczny co najmniej raz w roku (częściej przy częstym użytkowaniu). Używaj tylko oleju dobrej jakości i nie mieszaj różnych marek.

Co zrobić w przypadku wycieku hydraulicznego?

W przypadku wycieku nie używaj żurawia. Sprawdź połączenia i uszczelki. Jeśli wyciek nie ustaje, skontaktuj się z pomocą techniczną. Ważne jest utrzymanie układu hydraulicznego w dobrym stanie, aby uniknąć obrażeń.

Jak wyregulować długość wysięgnika?

Użyj śruby (10) do regulacji długości wewnętrznego wysięgnika teleskopowego. Maksymalny udźwig osiągany jest przy najkrótszym wysięgniku. Szczegóły regulacji znajdziesz w instrukcji.

Czy mogę używać żurawia bez nogi podporowej?

Noga podporowa jest niezbędna dla stabilności. Musi być zawsze zamontowana i zablokowana zgodnie z instrukcją. Nieużywanie jej może prowadzić do niebezpiecznego przewrócenia.

Jak wymienić olej hydrauliczny?

Wymianę oleju hydraulicznego należy przeprowadzać co najmniej raz w roku. Używaj oleju hydraulicznego dobrej jakości i nie mieszaj różnych marek. Dokładną procedurę znajdziesz w instrukcji.

Jaki sprzęt ochronny powinienem nosić?

Zawsze noś okulary ochronne zatwierdzone przez ANSI, ochronę słuchu w głośnym otoczeniu, obuwie ochronne, kask i rękawice robocze. Unikaj luźnej odzieży i długich włosów.

Czy żuraw jest odpowiedni do wszystkich ciężarówek?

Żuraw jest przeznaczony do montażu na zaczepie odbiornika samochodowego. Upewnij się, że twój pojazd jest wyposażony w kompatybilny zaczep i że platforma może wytrzymać obciążenie. Specyfikacje montażu znajdziesz w instrukcji.

INSTRUKCJA OBSŁUGI HXCZDJ-07 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

INSTRUKCJA OBSŁUGI DŹWIGU SAMOCHODOWEGO MODEL: HXCZDJ-07

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

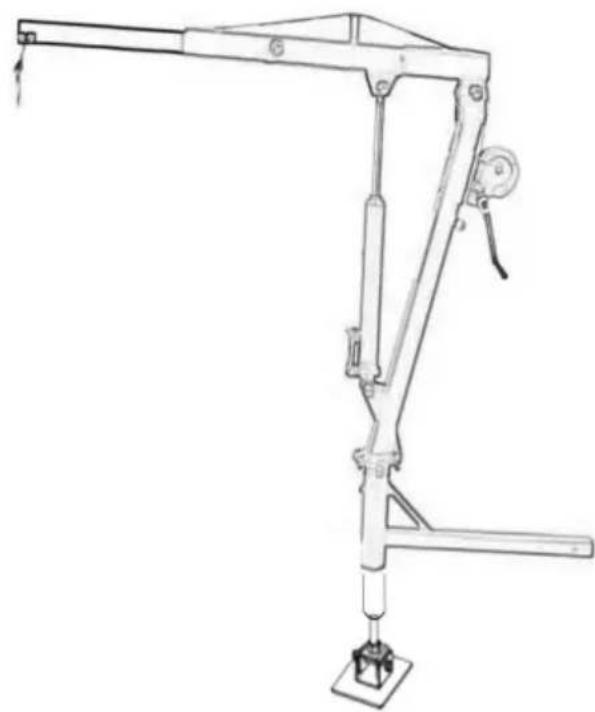

DŹWIGI SAMOCHODOWE

MODEL: HXCZDJ-07

Zdjęcie w celach informacyjnych

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OSTRZEŻENIE

1. Przeczytaj uważnie i zrozum wszystkie instrukcje dotyczące montażu i instalacji.

INSTRUKCJA OBSŁUGI przed rozpoczęciem użytkowania.

1. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności

może spowodować poważne obrażenia ciała.

OGÓLNE ZASADY BEZPIECZEŃSTWA

1. Nigdy nie przeciążaj.
2. Obciążenie jest maksymalne, gdy ramię produktu jest wyregulowane do

najkrótszy. Obciążenie produktu zmniejsza się w miarę zwiększania ramienia.

1. Zawsze należy nosić okulary ochronne posiadające atest ANSI.
2. Pracując w hałaśliwym otoczeniu, zawsze noś ochronniki słuchu.

Długotrwałe narażenie na hałas o dużym natężeniu może spowodować utratę słuchu.

1. Używaj sprzętu ochronnego. Należy używać obuwia ochronnego, kasków ochronnych i rękawic roboczych.

należy stosować w stosownych warunkach.

1. Ubieraj się odpowiednio. Nigdy nie noś luźnych, długich włosów i trzymaj włosy, ubranie i rękawiczki z dala

od ruchomych części.

1. Używaj zdrowego rozsądku podczas pracy. Bądź czujny i skoncentruj się, gdy

ustawiasz i używasz tego dźwigu. Nigdy nie pracuj pod wpływem

alkoholu, narkotyków lub leków.

1. Podczas montażu i demontażu należy dbać o czystość i dobre oświetlenie miejsca pracy.

za pomocą dźwigu. Trzymaj widzów i dzieci z dala od obszaru roboczego.

1. Ten dźwig jest przeznaczony do umieszczenia poza skrzynią ładunkową samochodu ciężarowego i

przymocowany do pojazdu za pomocą zaczepu odbiornika. Jest przenośny i łatwy w użyciu.

dostosować do różnych pozycji wysięgnika dla maksymalnego udźwigu 125, 250 i 500 funtów

pojemność. Proszę nie modyfikować dźwigu ani nie używać tego produktu do celów

nie zostało zaprojektowane do tego.

1. Przy mocowaniu ładunku do haka za pomocą łańcucha należy stosować odpowiednie

sprzęgła o wytrzymałości pozwalającej na obciążenie. Kołnierze muszą być w pełni zazębione na

haku z zamkniętą blokadą bezpieczeństwa haka.

1. Nigdy nie podnoś ludzi ani zwierząt. Trzymaj dzieci i widzów z dala od

obszaru pod i wokół podnoszonego ładunku. Podczas obsługi dźwigu trzymaj się z dala od przestrzeni

między dźwigiem a ładunkiem.

1. Przed każdym użyciem należy sprawdzić dźwig, podnośnik, łańcuch i hak pod kątem uszkodzeń, korozji i wszelkich innych warunków, które mogą mieć wpływ na bezpieczeństwo stosowania tego produktu.
2. Dźwig należy rozstawiać wyłącznie wtedy, gdy samochód dostawczy znajduje się poza autostradą, w miejscu oddalonym od nadjeżdżającego ruchu.
3. Przed podniesieniem ładunku na platformę ciężarówki upewnij się, że silnik ciężarówki jest WYŁĄCZONY, a automatyczna skrzynia biegów znajduje się w pozycji PARK. Pojazdy ze skrzynią manualną powinny być na biegu. Zablokuj wszystkie koła dla większego bezpieczeństwa.
4. Podczas korzystania z tego produktu należy stosować się do wszystkich wymagań Departamentu Transportu (DOT).
5. Przed przystąpieniem do montażu należy zwrócić uwagę na położenie rur wydechowych pojazdu. Łatwopalne towary podnoszone przez dźwig mogą mieć kontakt z wciąż gorącymi rurami wydechowymi i zapalić się.
6. Ustawienie dźwigu i manewrowanie ciężkim ładunkiem na dźwigu może być męczące i niebezpieczne. Powinny to robić tylko osoby, które mogą fizycznie sprostać wymaganiom tych zadań.
7. Dźwig służy wyłącznie do podnoszenia, a nie do podtrzymywania ładunków. Szybko podeprzyj ładunek odpowiednimi podstawkami pod podnośnik lub odpowiednikiem, jeśli jest to konieczne, gdy załadunek lub rozładunek jest niemożliwy. Nie pozostawiaj ładunku zawieszonego bez opieki.
8. Odłącz dźwig od zaczepu odbiorczego pojazdu, gdy dźwig nie jest używany.
9. Zawsze bądź świadomy obciążenia dynamicznego. Może powstać nadmierne obciążenie krótkotrwale przez nagłe szarpnięcie lub zwiększenie ciężaru, co może uszkodzić dźwig i ładunek i/lub spowodować obrażenia ciała.
10. Należy pamiętać, że ostrzeżenia omówione wcześniej nie obejmują wszystkich możliwych zdarzeń i okoliczności. Ważne jest, aby osoba ustalająca podczas ładowania, rozładowywania i korzystania z tego produktu zawsze stosowała zdrowy rozsądek.

ZAPISZ TE INSTRUKCJE

MODEL-PARAMETRÓW

Model	HXCZDJ-07
Nośność wspornika	Maks. 500 funtów
Wysokość podnoszenia	150~200cm
Podnośnik hydrauliczny	Maks. 8 ton
Kąt obrotu	360 stopni
Tworzywo	Stal malowana proszkowo

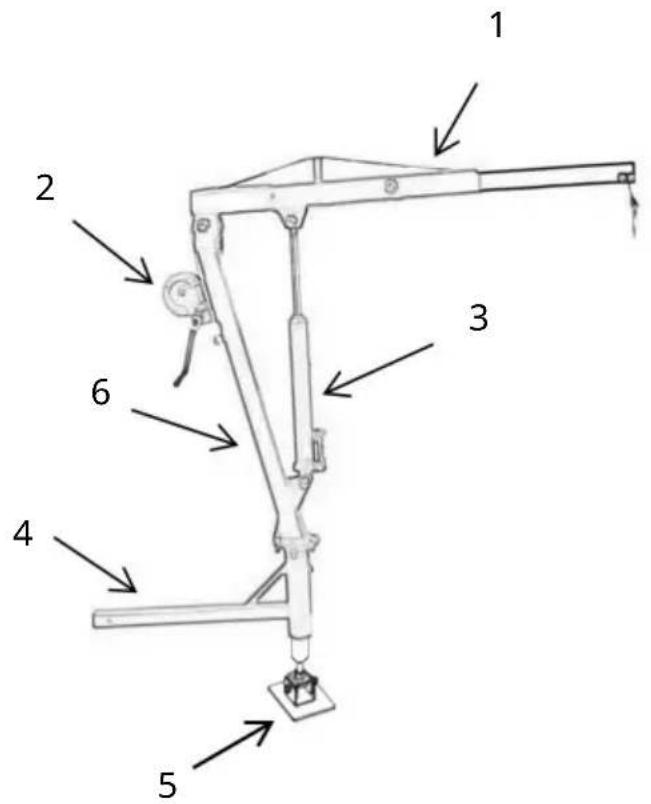

STRUKTURA DIAGRAMU

1. Wysięgnik teleskopowy
2. Wciągarka ręczna
3. Podnośnik hydrauliczny
4. Belka przyczepy
5. Noga podporowa
6. Pręt pionowy

SKŁADNIKI

	ZdjęcieNIE.	Nazwa i ilość	NIE.	Zdjęcie	Imię i nazwisko Q'ty
1		Przyczepa Bar (1)	8		Śruba M16*100 (×1)
2		podnośnik hydrauliczny (1)	9		Śruba M12*30 (6)
3		Pręt pionowy (1)	10		Śruba M12*80 (2)
4		Wysięgnik	11		Śruba M10*90 (×3)(1)
5		Noga podporowa (1)	12		Śruba M16*90 (2)
6		Ręka z (1)	13		Uchwyt podnośnika (1)
7		Długa śruba (1)	14		Instrukcja obsługi (× 1)
15		Hak z Łańcuch(×1)	16	/	Instrukcja obsługi (1)

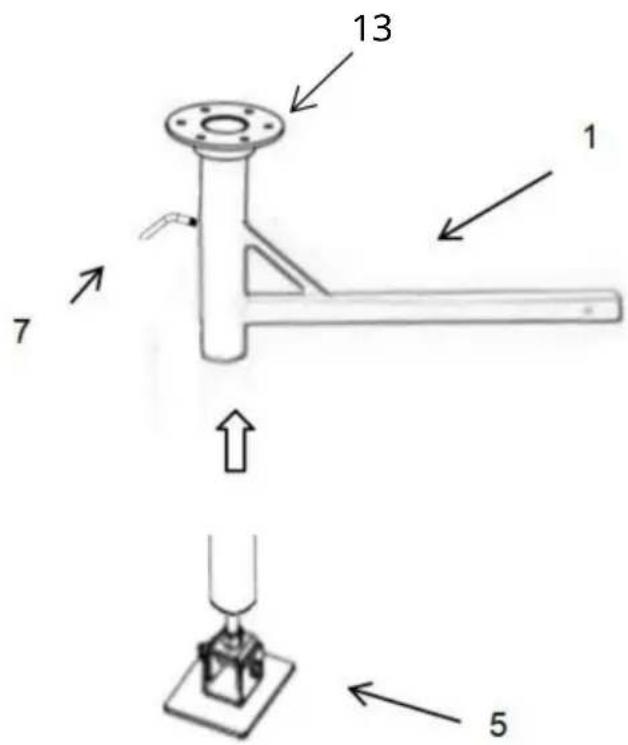

Krok 1: Wóż (13) do drążka holowniczego (1); powoli wsuń podporę (5) do drążka holowniczego (1); zablokuj długą śrubę (7), aby zapobiec obracaniu się głowicy obrotowej.

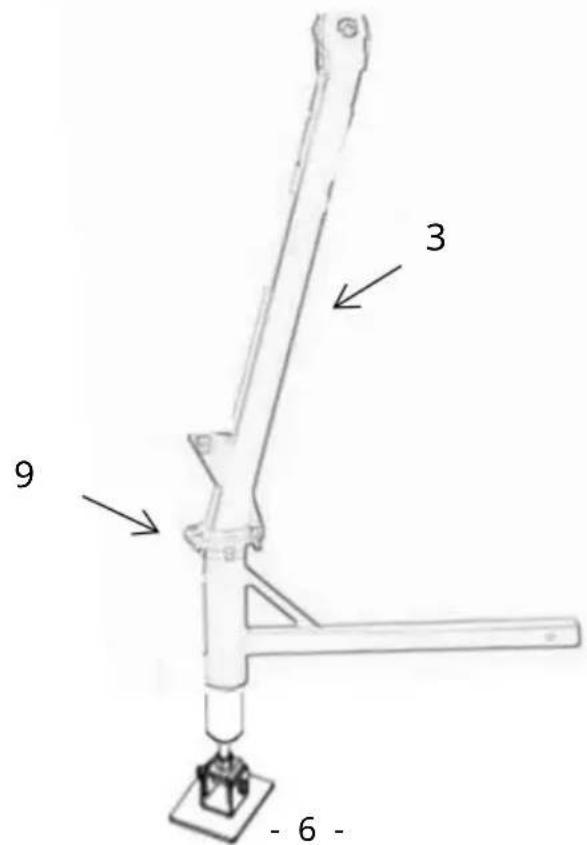

Krok 2: Zamontuj pręt pionowy (3) i zablokuj go za pomocą (9) śrub, podkładek i nakrętek.

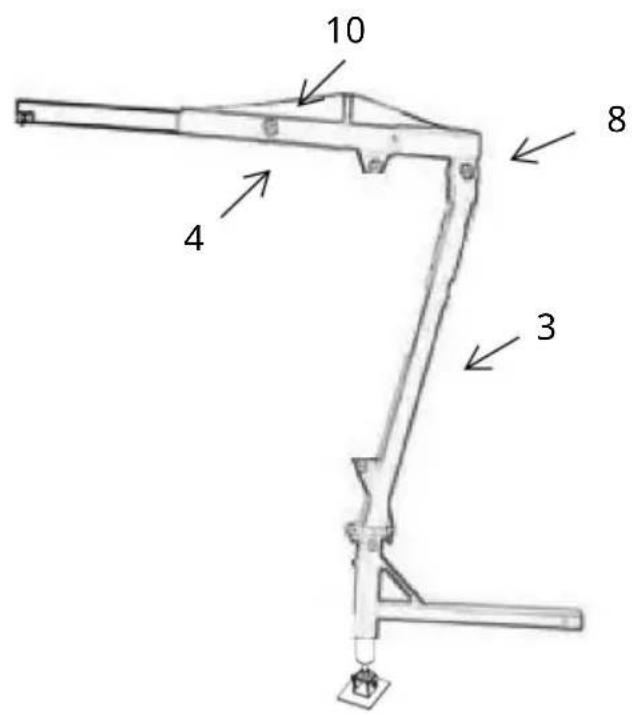

Krok 3: Zamontuj ramię teleskopowe (4), łącząc (4) i (3) śrubą (8), i zablokuj je podkładkami i nakrętkami. Użyj śruby, aby (10) wyregulować długość wewnętrznego ramienia.

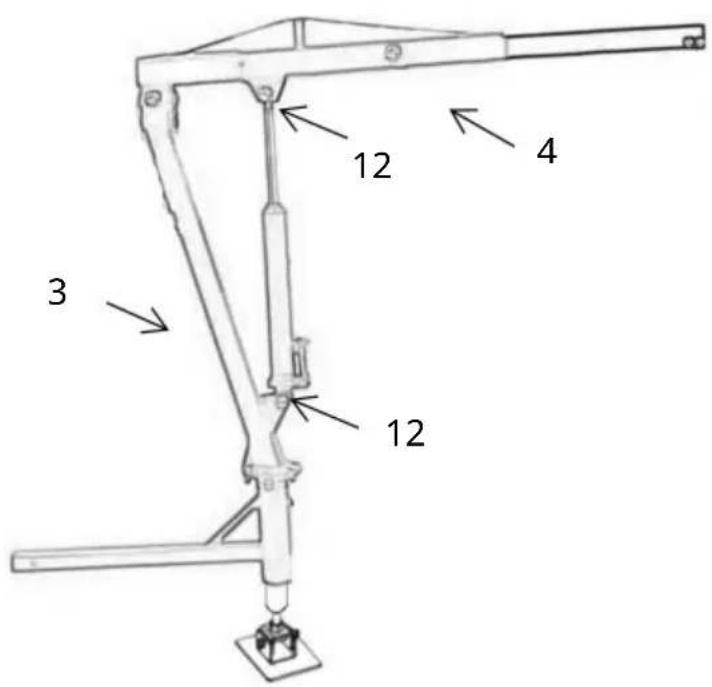

Krok 4: Zainstaluj podnośnik hydrauliczny. Połącz 4 i 3 dwoma śrubami (12) i zablokuj podkładkami i nakrętkami.

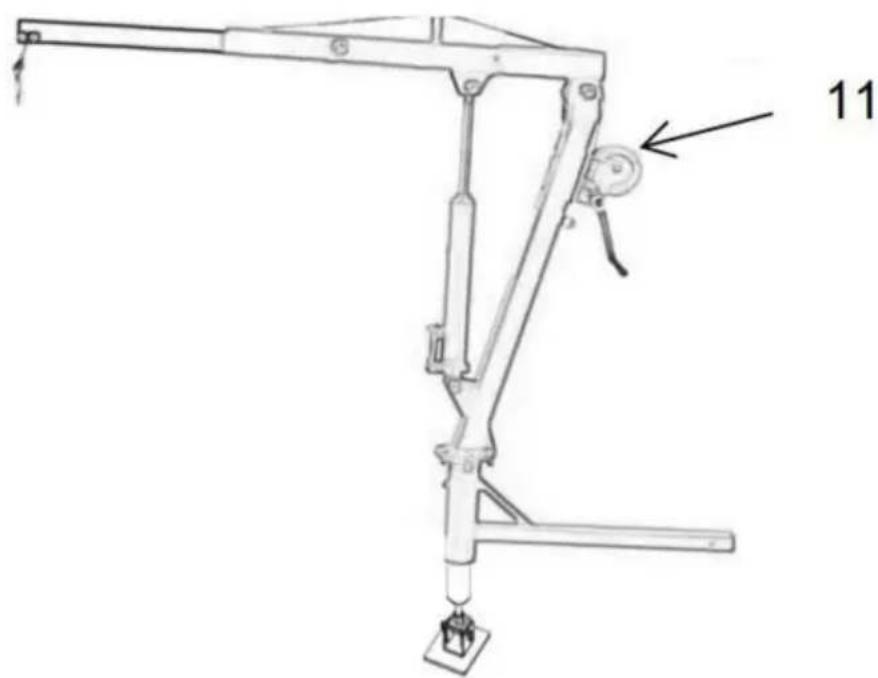

Krok 5: Ponownie przymocuj wyciągarkę ręczną do pionowego pręta za pomocą 3 śrub (11), wyciągnij linę stalową i przeciągnij ją przez koło pasowe w przedniej części ramienia teleskopowego.

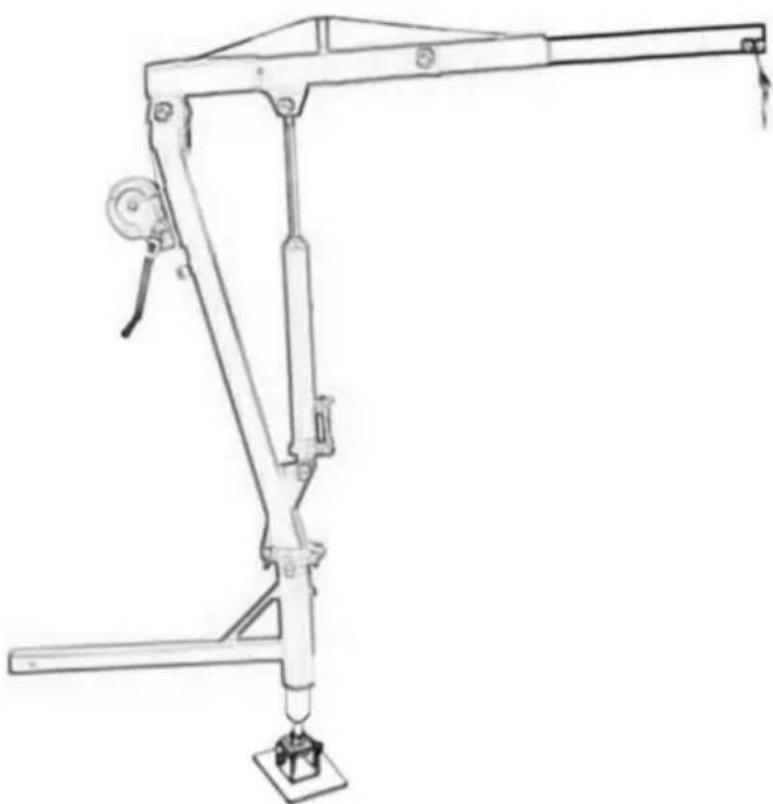

Krok 6: Podłącz produkt do pojazdu. Będzie gotowy do użycia.

1) Sprawdź, czy montaż jest prawidłowy i czy wszystkie części są zablokowane. 2) Wysięgnik można obracać, ale przed podniesieniem należy go zablokować. 3) Znać wagę ładunku, który ma zostać podniesiony. Ładunek musi być odpowiednio przymocowany paskami i wyposażony w zaczepy mocujące, które można przymocować do haka.

Przymocuj ładunek do haka.

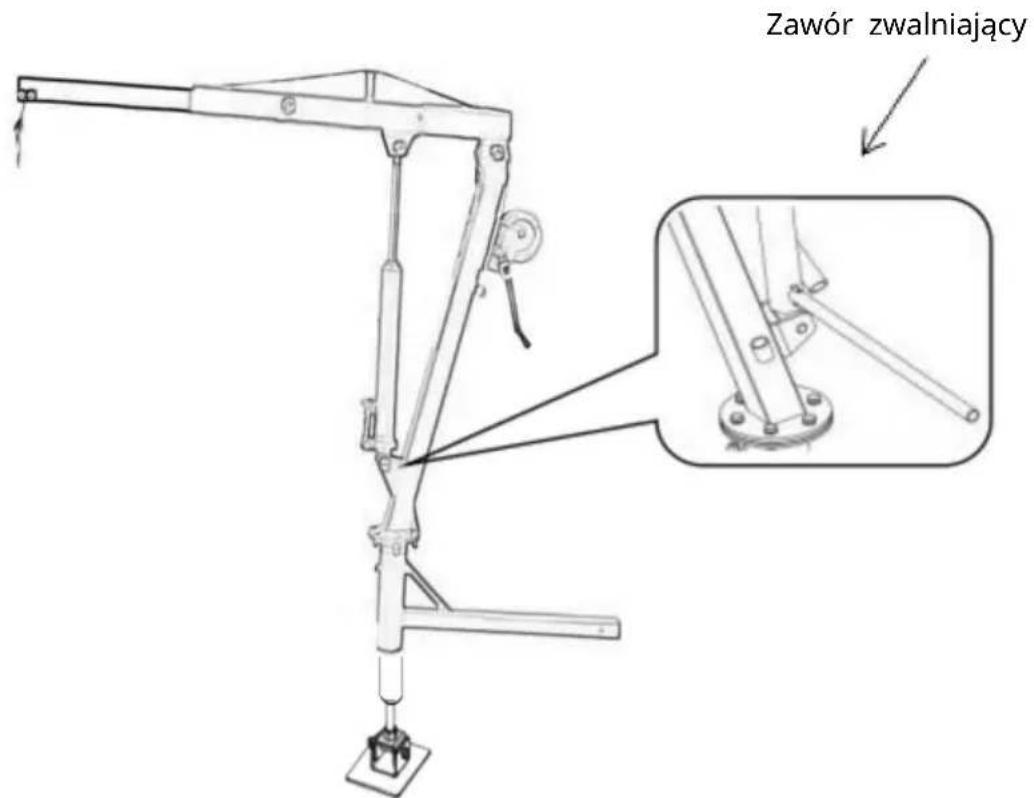

4) Za pomocą uchwytu podnośnika zamknij zawór spustowy układu hydraulicznego (obróć zgodnie z ruchem wskazówek zegara całkowicie), a następnie pompuj uchwytem podnośnika, aby podnieść wysięgnik i ładunek powoli.

5) Po podniesieniu ładunku można obrócić pionowy pręt, aby przesunąć ładunek do skrzyni ładunkowej ciężarówki.

6) Po umieszczeniu ładunku nad skrzynią ładunkową samochodu ciężarowego powoli obróć dźwignię hydrauliczną. Zwolnij zawór w kierunku przeciwnym do ruchu wskazówek zegara, a ładunek zostanie opuszczony na ciężarówkę łagodnie.

7) Odłącz zaczep ładunku od haka wysięgnika i odchyl go do tyłu. Przesuń wysięgnik do pierwotnej pozycji.

Uwaga: Zachowaj czujność, ponieważ wysięgnik szybko opadnie do najniższej pozycji.

KONSERWACJA

1. Często sprawdzaj stan podnośnika hydraulicznego.
2. Nie używaj uszkodzonego dźwigu.
3. Upewnij się, że wszystkie komponenty są w dobrym stanie. Jeśli dźwig lub zaczep odbiornika zostanie uszkodzony w wyniku wypadku lub innego rodzaju zdarzenia, a uszkodzenie zostanie zauważone, należy je wymienić.
4. Sprawdź, czy cały sprzęt jest dobrze zamocowany.

Utrzymuj dźwig w czystości i okresowo smaruj ruchome części.

1. Wymiana oleju hydraulicznego: Ważne jest, aby olej hydrauliczny wymieniać co najmniej raz w roku (lub częściej, jeśli dźwig jest często używany). Używaj tylko dobrej jakości oleju hydraulicznego i nigdy nie mieszaj ze sobą olejów różnych marek.

	Ostrzeżenie - Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać uważnie przeczytaj instrukcję obsługi
	Noś ochronę głowy

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

INSTRUKCJA OBSŁUGI ŻURAWIA SAMOCHODOWEGO MODEL: HXCZDJ-07
