Type de produit	Caméra thermique infrarouge pour smartphone
Modèle	HT-W01
Marque	Vevor
Résolution infrarouge	256×192 pixels
Détecteur	Oxyde de vanadium non refroidi, plan focal
Angle de vue	56° (H) × 42° (V)
Plage de mesure de température	-20°C à 500°C
Précision de mesure	±2°C ou ±2% (selon plage)
Fréquence d'image	≤25 Hz
Connexion	Wi-Fi (SSID: HT-W01-*, mot de passe: 12345678)
Alimentation	Batterie lithium 1000 mAh, charge USB Type-C 5V
Autonomie	≥2 heures
Dimensions	152 × 35 × 35 mm
Poids	210 g
Indice de protection	IP54
Palettes de couleurs	10 (Blanc chaud, Sépia, Ironbow, Arc-en-ciel, Nuit, Aurore, Rouge chaud, Jungle, Médical, Noir chaud)
Fonctions principales	Mesure ponctuelle, linéaire, régionale ; capture photo/vidéo ; suivi points chauds ; fusion d'images
Langues disponibles	Chinois, Anglais
Entretien et nettoyage	Ne pas exposer au soleil, ne pas toucher la lentille, nettoyer avec un chiffon doux
Sécurité	Éviter électricité statique, ne pas utiliser mains mouillées, ne pas démonter
Réparabilité	Contacter le support Vevor pour réparation professionnelle

FOIRE AUX QUESTIONS - HT-W01 Vevor

Comment allumer l'appareil HT-W01 ?

Appuyez longuement sur le bouton marche/arrêt pendant 1 seconde. Le voyant vert s'allume puis après 15 secondes, le réseau Wi-Fi apparaît.

Comment connecter la caméra à mon téléphone ?

Activez le Wi-Fi de votre téléphone, recherchez le réseau HT-W01-*, entrez le mot de passe 12345678, puis ouvrez l'application 'Imageur thermique mobile WIFI sans fil HT-W01' et cliquez sur le bouton Lecture pour lancer la connexion.

Quelle est la plage de température mesurable ?

La caméra mesure de -20°C à 500°C en deux sous-plages : -20~120°C et 120~500°C.

Quelles palettes de couleurs sont disponibles ?

10 palettes : Blanc chaud, Sépia, Ironbow, Arc-en-ciel, Nuit, Aurore, Rouge chaud, Jungle, Médical, Noir chaud.

Comment prendre une photo ou enregistrer une vidéo ?

Depuis l'interface logicielle, cliquez sur le bouton de capture d'image pour une photo ou sur le bouton d'enregistrement vidéo (appuyez une fois pour démarrer, une autre pour arrêter). Les fichiers sont sauvegardés dans la bibliothèque.

Comment analyser la température sur une ligne ou une zone ?

Activez le mode mesure de température, puis tracez une ligne horizontale pour l'analyse linéaire ou dessinez un rectangle pour l'analyse régionale. Les températures max/min sont affichées automatiquement.

Que faire si l'appareil ne se connecte pas ?

Vérifiez que le Wi-Fi de votre téléphone est activé et que vous sélectionnez le bon réseau (HT-W01-*). Si le voyant clignote lentement (1s allumé, 1s éteint), l'appareil attend la connexion. Réinitialisez la caméra en l'éteignant puis en la rallumant.

Comment charger l'appareil ?

Utilisez un câble USB Type-C et un chargeur 5V. Le voyant rouge reste allumé pendant la charge et s'éteint quand la batterie est pleine.

Quelles sont les précautions d'utilisation importantes ?

Ne pas exposer la caméra au soleil ou à des sources de haute intensité. Ne pas toucher la lentille avec les doigts, éviter l'électricité statique, ne pas démonter l'appareil, et utiliser un chiffon doux pour le nettoyage.

Où puis-je télécharger l'application pour la caméra ?

Scannez le code QR fourni dans la notice ou recherchez 'Imageur thermique mobile WIFI sans fil HT-W01' dans votre magasin d'applications (Apple Store ou Google Play).

MODE D'EMPLOI HT-W01 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

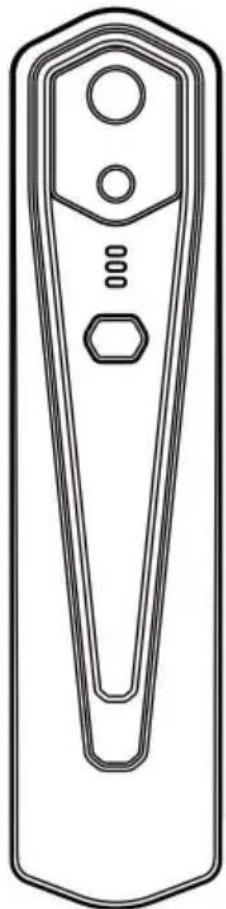

Caméra thermique

MODÈLE : HT-W01

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire utilisée par nous ne représente qu'un

estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux principaux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils que nous proposons.

Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous nous économisons en fait la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Caméra thermique

MODÈLE: HT-W01

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous contacter:

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilis L'apparence du produit dépend du produit que vous avez reçu.

Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

Contenu

1. Précautions 1
2. Résumé du produit 1
   2.1 Scènes d'application 2.2 ____ 1
   Fonctions principales 2
3. Structures de produits 3
   3.1 Introduction à la structure 3
   3.2 Description des indicateurs 4. ----3
   Application du produit 4
   4.1 Mise sous tension de l'équipement 4
   4.2 Mise hors tension de l'équipement 4
   4.3 Chargement de l'équipement 4
   4.4 Connexion de l'équipement 4
4. Fonctionnement du logiciel 6
   5.1 Interface du logiciel 6
   5.2 Bibliothèque, photographie et enregistrement vidéo 5.3 ———— 7
   Actualisation de l'obturateur 7
   5.4 Analyse des mesures de température 8
   5.5 Palette de couleurs ____ dix
   5.6 Paramètres de mesure de température 5.7 12
   Paramètres 12
5. Paramètres techniques 13

1. Précautions

Veuillez lire toutes les informations suivantes avant d'utiliser votre appareil

pour vous protéger, ainsi que les autres, contre les blessures ou les dommages causés à votre appareil.

(1) N'exposez pas le produit au soleil et à d'autres sources de haute intensité sources de rayonnement
(2) Ne touchez pas ou n'entrez pas en collision la fenêtre et la lentille du détecteur avec mains ou autres objets ;
(3) Ne touchez pas l'appareil et l'interface USB avec les mains mouillées ;
(4) Ne frottez pas votre équipement avec du diluant ;
(5) Veuillez faire attention à éviter l'électricité statique ;
(6) Ne démontez pas l'équipement. S'il y a un défaut,

veuillez contacter notre société pour une réparation par du personnel professionnel.

2. Résumé du produit

2.1 Scènes d'application

Pour utiliser cet imageur thermique infrarouge pour téléphone portable, vous devez

Téléchargez et installez l'imageur thermique infrarouge pour téléphone portable

Application «Imageur thermique mobile WIFI sans fil HT-W01». À travers

cette application, vous pouvez réaliser une observation infrarouge et une température

fonctions de mesure de la température.

Scannez le code QR pour télécharger l'application

2.2 Fonctions principales

Les fonctions suivantes doivent être réalisées :

(1) Ouvrez le logiciel appliqué pour l'infrarouge du téléphone portable Imageur thermique pour réaliser une observation et une mesure infrarouges ment;

(2) pour effectuer une mesure de température infrarouge, et analyse de température;

(3) prise de vue et enregistrement vidéo ;

(4) contrôle de mouvement et paramétrage pour votre mobile imageur thermique infrarouge de téléphone.

3. Structures de produits

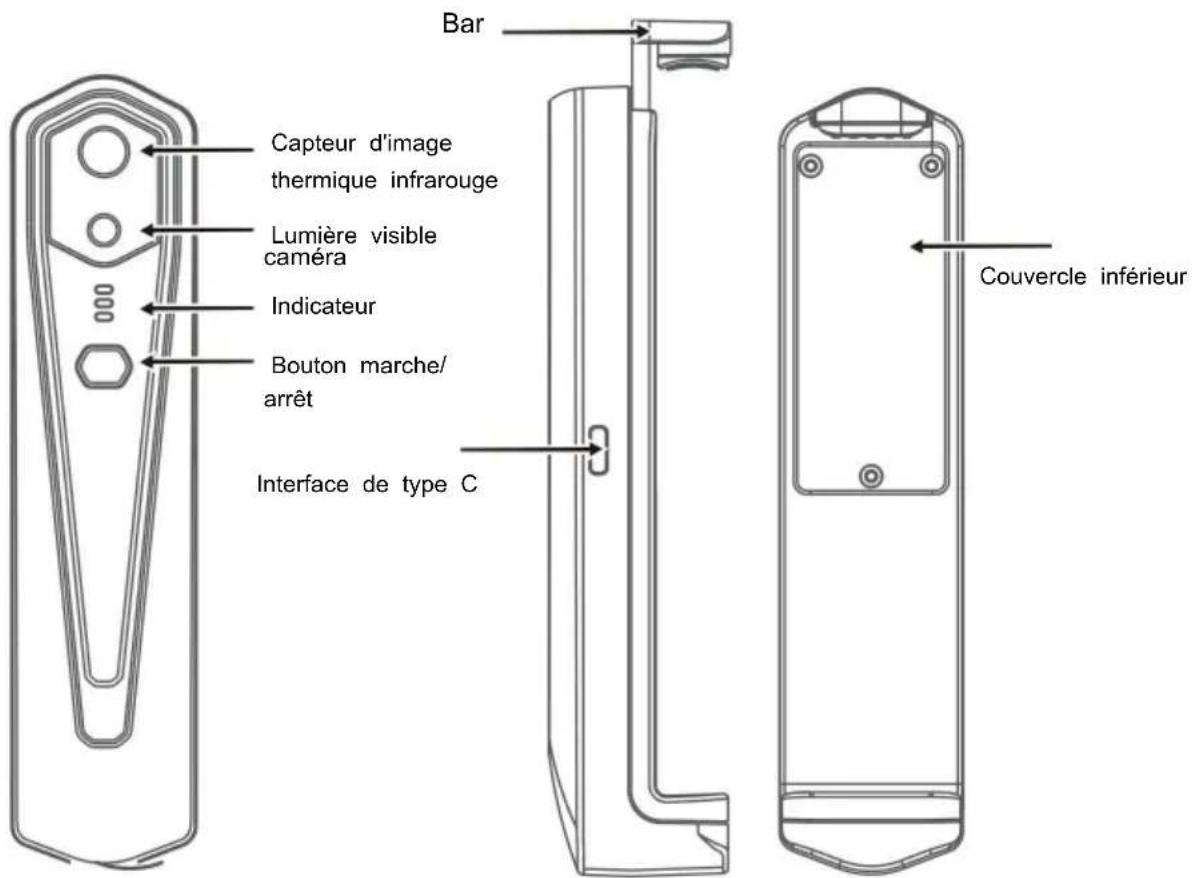

3.1 Présentation de la structure

3.2 Description des indicateurs

Indicateur d'état : lumière bleue

Indicateur de mise sous tension : voyant vert

Indicateur de charge : rouge

4. Application du produit

4.1 Mise sous tension de l'appareil

Appuyez longuement sur le bouton marche/arrêt pendant 1 seconde et l'appareil est allumé. Le voyant de mise sous tension est normalement allumé.

Une fois l'appareil allumé pendant 15 secondes, vous pouvez rechercher le WIFI

4.2 Mise hors tension de l'appareil

Appuyez longuement sur le bouton marche/arrêt pendant plus de 2 secondes, et tout les indicateurs seront sortis.

Appuyez longuement sur le bouton d'alimentation pendant plus de 6 secondes allumé pour une mise hors tension forcée, et tous les indicateurs seront éteints.

4.3 Chargement de l'appareil

Utilisez des cordons de données d'interface TYPE-C pour le chargement. Le voyant de charge est normalement allumé. Une fois complètement chargé, l'indicateur de charge ne s'allume pas.

4.4 Connexion de l'appareil

Connexion Wi-Fi

(1) Ouvrez l'écran de connexion WIFI de votre téléphone portable et affinez le

Nom WIFI préfixé par HT-W01- ;

(2) Entrez le mot de passe WIFI 12345678 et connectez-le ;

(3) Une fois la connexion WIFI réussie, accédez à l'application et au bouton pour clique sur le " [IMAGE] " commencer à connecter l'appareil.

Bouton Lecture : après avoir cliqué dessus, il commence à lire les images et vous pouvez effectuer les opérations associées.

1. Une fois la connexion WIFI réussie et lorsque l'appareil est
   déconnecté, cliquez pour connecter l'appareil ;
2. Après une connexion réussie,
   » et
   disparaîtra;

- L'appareil ne parvient pas à connecter votre téléphone mobile et l'état

l'indicateur clignote à basse fréquence (allumé pendant 1 s et éteint pendant 1 s)

- Une fois l'appareil connecté à votre téléphone mobile, l'état

L'indicateur clignote à haute fréquence (allumé pendant 0,5 s et éteint pendant 0,5 s).

5. Fonctionnement du logiciel

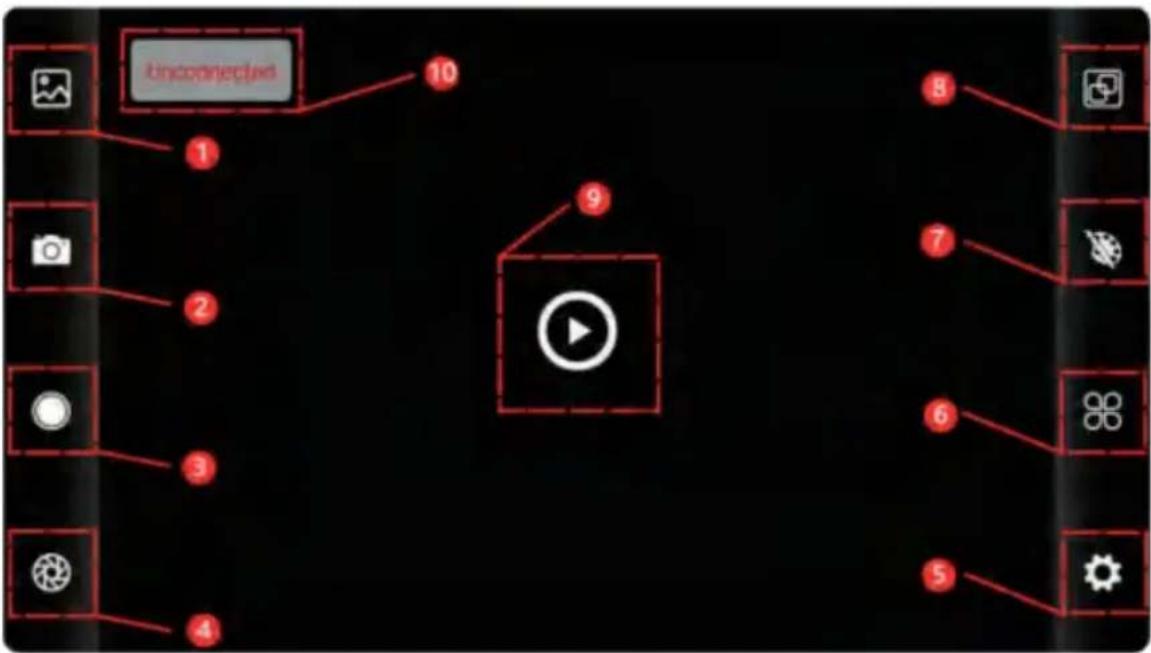

5.1 Interface du logiciel

1	Bouton Bibliothèque	6	Bouton de réglage de la température
2	Bouton de capture d'image	7	Bouton d'allocation de palette de couleurs
3	Bouton d'enregistrement vidéo	8	Bouton de mesure de la température
4	Bouton de rafraîchissement de l'obturateur	9	Bouton de lecture
5	Bouton de réglage	dix	État de l'échec de connexion de l'appareil

5.2 Bibliothèque, prise de vue et enregistrement vidéo

(1) " bibliothèque : cliquez pour afficher des images et des vidéos ;

Accédez à la page de liste d'images

- Appuyez longuement sur l'image ou cliquez sur l'icône dans le coin supérieur droit pour pouvoir

supprimer les fichiers image ; • Cliquez sur

l'image pour prévisualiser des images individuelles, et vous pouvez prévisualiser l'image précédente/

dernière en faisant glisser vers la gauche/droite ; • Lorsque vous

prévisualisez des images uniques, ouvrez/fermez vos deux doigts pour effectuer un zoom avant/arrière

sur le contenu de l'image, et appuyez longuement dessus pour pouvoir afficher des informations

détaillées sur les images ;

Accédez à la page de la liste des vidéos

- Appuyez longuement sur l'image ou cliquez sur l'icône dans le coin supérieur droit pour pouvoir

supprimer les fichiers vidéo ; •Cliquez sur les

vidéos pour lire ce fichier vidéo ;

(2) » prise de vue : pour enregistrer l'écran actuel ;

« Position d'enregistrement des photos : pour ouvrir les images dont vous avez besoin dans la bibliothèque et afficher l'emplacement de l'image.

(4) « enregistrement vidéo : cliquez dessus pour démarrer l'enregistrement vidéo, puis cliquez à nouveau dessus pour terminer l'enregistrement vidéo ; La position de sauvegarde de l'enregistrement vidéo est la même que celle d'une image.

5.3 Image rafraîchissante de l'obturateur.

Actualisation du volet : Cliquez sur pour actualiser le déflecteur.

5.4 Analyse des mesures de température

Cliquez sur « » pour faire apparaître l'option de mesure de la température.

Mesure de température ponctuelle

Analyse de mesure de température de ligne

Analyse des mesures de température régionales

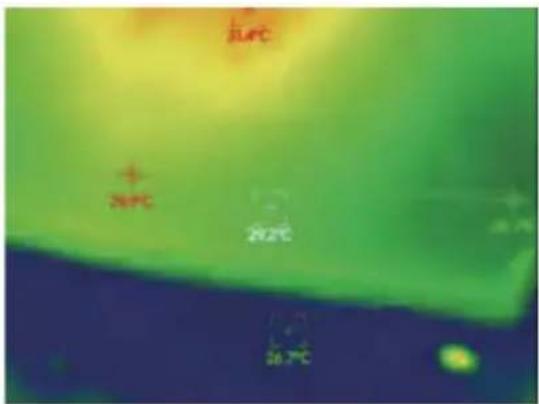

(1) Mesure de la température du point : cliquez sur la température du point bouton de mesure, et l'écran affichera la température.

ture information de trois points, à savoir la température centrale

point, le point de température le plus élevé et la température la plus basse

indiquer. Cliquez sur l'écran à ce moment, et la température

les informations du point défini par l'utilisateur seront ajoutées.

(2) Analyse de mesure de température de ligne : faites glisser avec votre

doigts et tracez une ligne horizontale sur l'écran. Ce sera

analyser automatiquement la température maximale et minimale

température de la ligne horizontale et identifier les

information.

Analyse de mesure de température de ligne

(3) Analyse de mesure de température régionale : faites glisser avec votre doigts et dessinez un rectangle sur l'écran. ce sera automatiquement analyser la température maximale et la température minimale dans la zone rectangulaire et identifier les informations pertinentes, comme illustré dans la figure suivante :

Analyse des mesures de température régionales

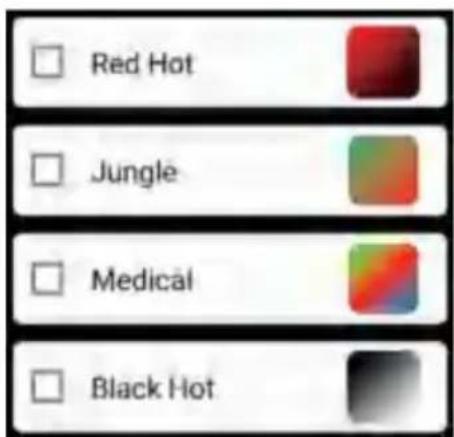

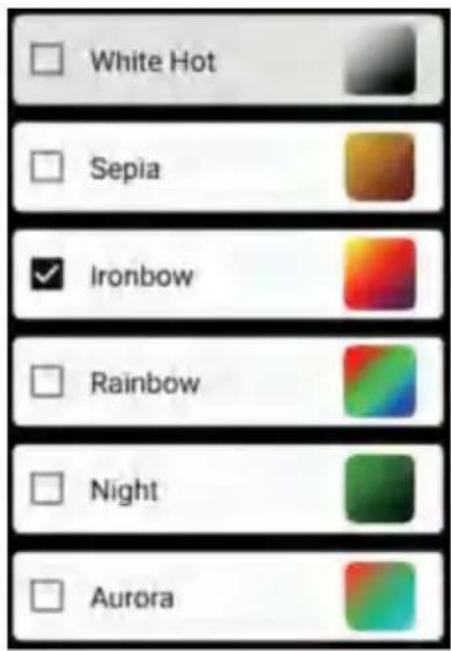

5.5 Palettes de couleurs

Cliquer sur " [ ] } pour faire apparaître l'interface de la palette de couleurs. Tu peux basculez entre 10 palettes de couleurs telles que chaleur blanche, or brillant, rouge fer, arc-en-ciel, chatoyant, aurore, chaleur rouge, jungle, médical et chaleur noire, comme le montre la figure ci-dessous.

Les effets d'affichage de 10 palettes de couleurs sont présentés comme suit :

5.6 Réglage de la mesure de température

Cliquer sur " pour faire apparaître l'interface de configuration. Vous pouvez définir

unité de température, plage de mesure de température, émissivité, distance de mesure de température, luminosité, contraste,

fusion, image dans l'image, chevauchement, réduction du bruit dans le domaine temporel, réduction du bruit spatial et amélioration des détails, ou tout réinitialiser

paramètres, comme indiqué dans la figure ci-dessous :

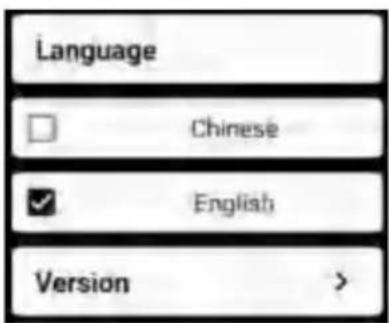

Cliquer sur " [icon] } pour faire apparaître l'interface de configuration pour la sélection de la langue.

Pour les langues, le chinois ou l'anglais peuvent être sélectionnés, comme indiqué dans le

Figure ci-dessous.

1. Paramètres techniques

Modèle	HT-W01
Infrarouge
Type de détecteur	Oxyde de vanadium infrarouge non refroidiPlan focal
Résolution de l'image infrarouge	256×192
Espacement des pixels	12μm
Distance focale	3,2 mm
Angle de vue	56°(H)×42°(V)
IFOV	3,75 mrads
Bande de travail	8~14μm
NETD	≤ 50mk@25 ,@F/1.0
Fréquence d'image de l'image	≤25 Hz
Mode de mise au point	Mise au point libre
Afficher
Réglage de la luminosité	Prise en charge
Réglage du contraste	Prise en charge
Diplôme de fusion d'images	Prise en charge
Image en images	Prise en charge
Mode pseudo-couleur	Blanc chaud, sépia, Ironbow, arc-en-ciel, nuit, aurore, rouge chaud, jungle, médical et noir chaud
Suivi des points chauds	Prise en charge

Fonction de mesure de la température
Mode de mesure de la température	mesure de température ponctuelle, linéaire et régionale
Plage de mesure de la température	-20 ~ 120 , 120 ~ 500
Distance de mesure de la température	0,25 m ~ 30 m
Précision de la mesure de la température	300 -500 : ± 4 % -15 -300 : ± 2 ou ± -20 -15 : ± 4
Fonction du système
Caméra/vidéo	Prise en charge
Format image/vidéo	JPG/MP4
Langue	Chinois et anglais
Consommation électrique globale	≤1,5W
Temps d'endurance	≥2H
Interface externe	Alimentation USB Type-C, DC5V
WIFI	Prise en charge
Niveau de protection	IP54
Source de courant	Batterie au lithium rechargeable de 1 000 mAh
Environnements de travail/stockage
Température de fonctionnement	-10 ~ +50
Température de stockage	-20 ~ +70
Taille poids
Taille du produit	152x35x35mm
Poids du produit	210g

ÉLIMINATION CORRECTE

Ce produit est soumis à la fourniture de

Directive européenne 2012/19/UE.

Le symbole représentant une poubelle sur roulettes barrée

indique que le produit nécessite un tri des déchets

collection dans l'Union européenne.

Ceci s'applique au produit et à tous les accessoires marqués de ce symbole.

Les produits marqués comme tels ne peuvent pas être jetés avec les déchets domestiques normaux.

déchets, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électriques.

appareils électroniques.

Informations FCC :

ATTENTION : Changements ou modifications non expressément approuvés par la partie responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser le équipement!

Cet appareil est conforme à la partie 15 des règles FCC. L'exploitation est soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles.

2) Ce produit doit accepter toute interférence reçue, y compris

interférences pouvant provoquer un fonctionnement indésirable.

AVERTISSEMENT : changements ou modifications apportés à ce produit non expressément approuvés par la partie.

responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser le produit.

Remarque : Ce produit a été testé et déclaré conforme aux limites de un appareil numérique de classe B conformément à la partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télé, ce qui peut être déterminé en éteignant et rallumant le produit, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes.

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre le produit et le récepteur.
• Connectez le produit à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730 Fabricant :

Shanghaimuxinmuyeyouxiangongsi Adresse : Baoshanqu

Shuangchenglu 803long 11hao 1602A-1609 shi Shanghai

Pooledas Group Ltd Unité 5 Albert Edward House,

Pavilions Preston, [e-mail] 01772418127

SHUNSHUN GmbH Römeräcker 9 Z2021,76351 Linkenheim- Hochstetten, Allemagne [e-mail] [phone]

Fabriqué en Chine

VEVOR®

TOUGH TOOLS, HALF PRICE

Techni c al Support et certificade garantie électronique

eww wv vor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

2.1 Applicatiescènes 2.2 ____ 1

2.1 Toepassingsscènes
