MANUALE UTENTE HT-W01 Vevor

Supporto tecnico e certificato di garanzia elettronico www.vevor.com/support

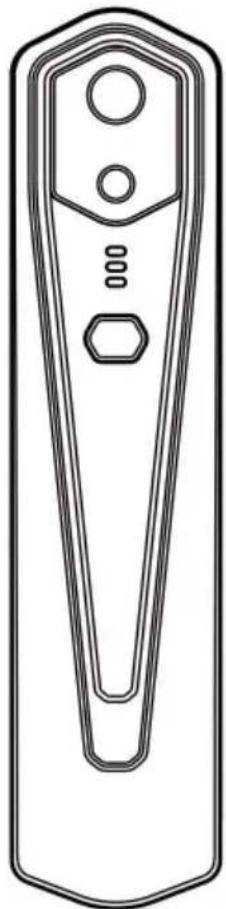

Termocamera

MODELLO: HT-W01

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo un stima del risparmio che potresti trarre vantaggio dall'acquisto di determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti da noi offerti.

Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi, se tu stanno effettivamente risparmiando la metà rispetto ai principali marchi più importanti.

VEVOR®

TOUGH TOOLS, HALF PRICE

Termocamera

MODELLO: HT-W01

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto.

Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Contenuto

1. Avvertenze ____ 1
2. Riepilogo del prodotto ____ 1
   2.1 Scene applicative 2.2 Funzioni____. 1
   principali 2
3. Strutture del prodotto ____ 3
   3.1 Introduzione alla struttura 3
   3.2 Descrizione degli indicatori 4. 3
   Applicazione del prodotto 4
   4.1 Accensione dell'apparecchiatura ———— 4
   4.2 Spegnimento dell'apparecchiatura 4
   4.3 Ricarica dell'apparecchiatura ____ 4
   4.4 Collegamento dell'apparecchiatura____. 4
4. Funzionamento del software ____6
   5.1 Interfaccia software 6
   5.2 Libreria, fotografia e registrazione video 5.3 Aggiornamento ____ 7
   dell'otturatore 7
   5.4 Analisi della misurazione della temperatura 8
   5.5 Tavolozza dei colori 10
   5.6 Impostazione della misurazione della temperatura ____ 12
   5.7 Impostazione 12
5. Parametri tecnici 13

1. Precauzioni

Si prega di leggere tutte le seguenti informazioni prima di utilizzare il dispositivo per proteggere te e gli altri da lesioni o danni al tuo dispositivo.

(1) Non esporre il prodotto al sole e ad altre radiazioni ad alta intensità sorgenti di radiazioni
(2) Non toccare né scontrare la finestra del rilevatore e la lente mani o altri oggetti;
(3) Non toccare il dispositivo e l'interfaccia USB con le mani bagnate;
(4) Non strofinare l'attrezzatura con diluente;
(5) Prestare attenzione a prevenire l'elettricità statica;
(6) Non smontare l'apparecchiatura. Se c'è qualche colpa,
si prega di contattare la nostra azienda per la riparazione da parte di personale professionale.

2. Riepilogo del prodotto

Per utilizzare questa termocamera a infrarossi per telefono cellulare, è necessario scaricare e installare la termocamera a infrarossi per telefono cellulare APP “Termocamera mobile WIFI wireless HT-W01”. Attraverso questa APP, puoi ottenere l'osservazione a infrarossi e la temperatura funzioni di misurazione della tura.

Scansiona il codice QR per scaricare l'app

2.2 Funzioni principali

Si dovranno realizzare le seguenti funzioni:

(1) Aprire il software applicato per gli infrarossi del telefono cellulare termocamera per ottenere l'osservazione e la misurazione a infrarossi mento;

(2) per eseguire la misurazione della temperatura a infrarossi e analisi della temperatura;

(3) riprese e registrazioni video;

(4) controllo del movimento e impostazione dei parametri per il tuo cellulare termocamera a infrarossi per telefono.

3. Strutture di prodotto

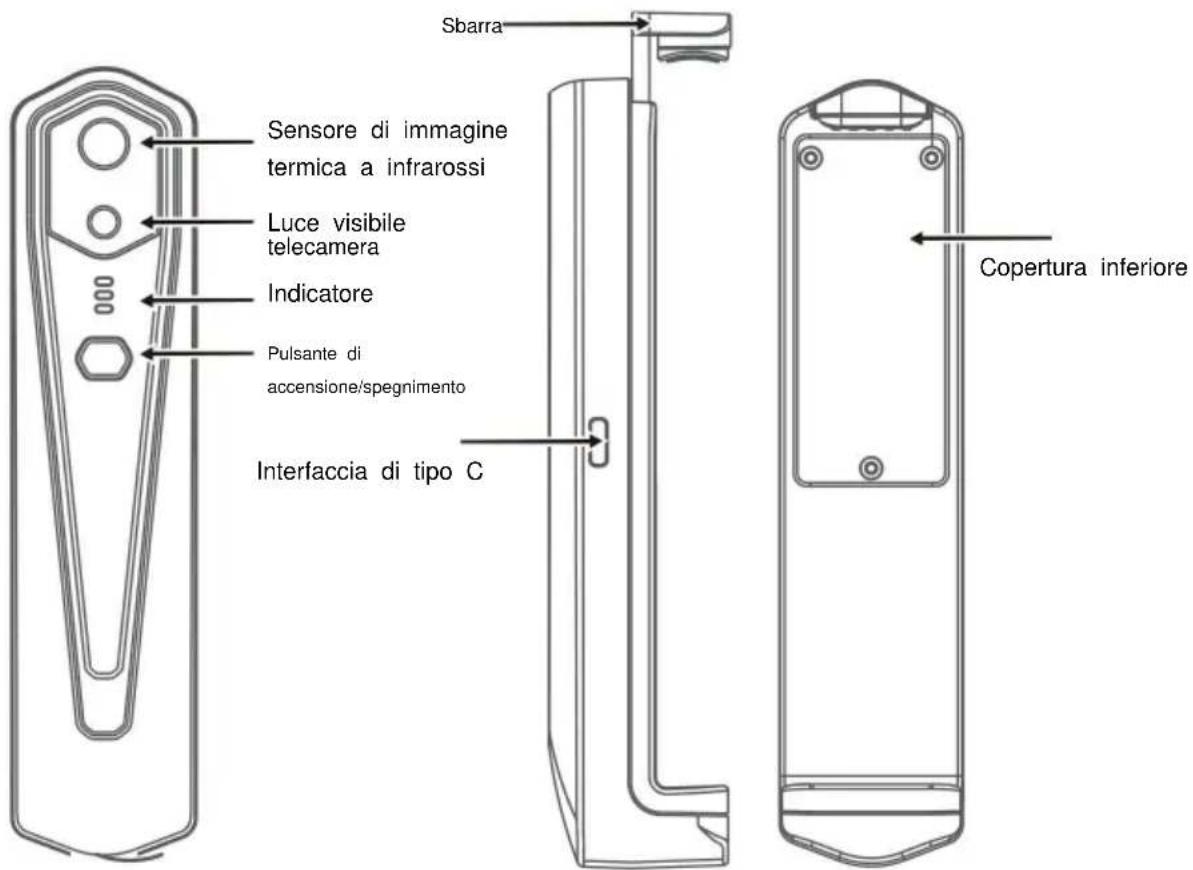

3.1 Introduzione alla struttura

Sbarra Sensore di immagine termica a infrarossi Luce visibile telecamera Indicatore Pulsante di accensione/spegnimento Interfaccia di tipo C Copertura inferiore

3.2 Descrizione degli indicatori

Indicatore di stato: luce blu

Indicatore di accensione: luce verde

Indicatore di carica: rosso

4. Applicazione del prodotto

4.1 Accensione del dispositivo

Premere a lungo il pulsante di accensione/spegnimento per 1 secondo e il dispositivo si accende. L'indicatore di accensione è normalmente acceso.

Dopo che il dispositivo è stato acceso per 15 secondi, è possibile cercare Wi-Fi

4.2 Spegnimento del dispositivo

Premi a lungo il pulsante di accensione/spegnimento per più di 2 secondi e tutto gli indicatori saranno spenti.

Premere a lungo il pulsante di accensione per più di 6 secondi quando è acceso sullo stato per lo spegnimento forzato e tutti gli indicatori saranno spenti.

4.3 Ricarica del dispositivo

Utilizzare cavi dati con interfaccia TYPE-C per la ricarica. L'indicatore di carica è normalmente acceso. Dopo che è completamente carico, l'indicatore di carica non è acceso

4.4 Collegamento del dispositivo

Connessione Wi-Fi

(1) Aprire la schermata di connessione WIFI del telefono cellulare e verificare

Nome WIFI con prefisso HT-W01-;

(2) Immettere la password WIFI 12345678 e collegarla;

(3) Una volta stabilita la connessione Wi-Fi, accedere all'APP e premere il clicca sul “ ” pulsante per avviare la connessione del dispositivo.

Pulsante Riproduci: dopo averlo cliccato, inizia la riproduzione delle immagini ed è possibile eseguire le operazioni correlate.

1. Dopo che la connessione Wi-Fi è riuscita e quando il dispositivo è attivo disconnesso, fare clic per connettere il dispositivo;
2. Una volta stabilita la connessione, "E "Unconnecte" scomparirà;

- Il dispositivo non riesce a connettersi al telefono cellulare e lo stato l'indicatore lampeggia a bassa frequenza (acceso per 1 secondo e spento per 1 secondo) - Dopo che il dispositivo si è connesso al telefono cellulare, verrà visualizzato lo stato l'indicatore lampeggia ad alta frequenza (acceso per 0,5 s e spento per 0,

5. Funzionamento del software

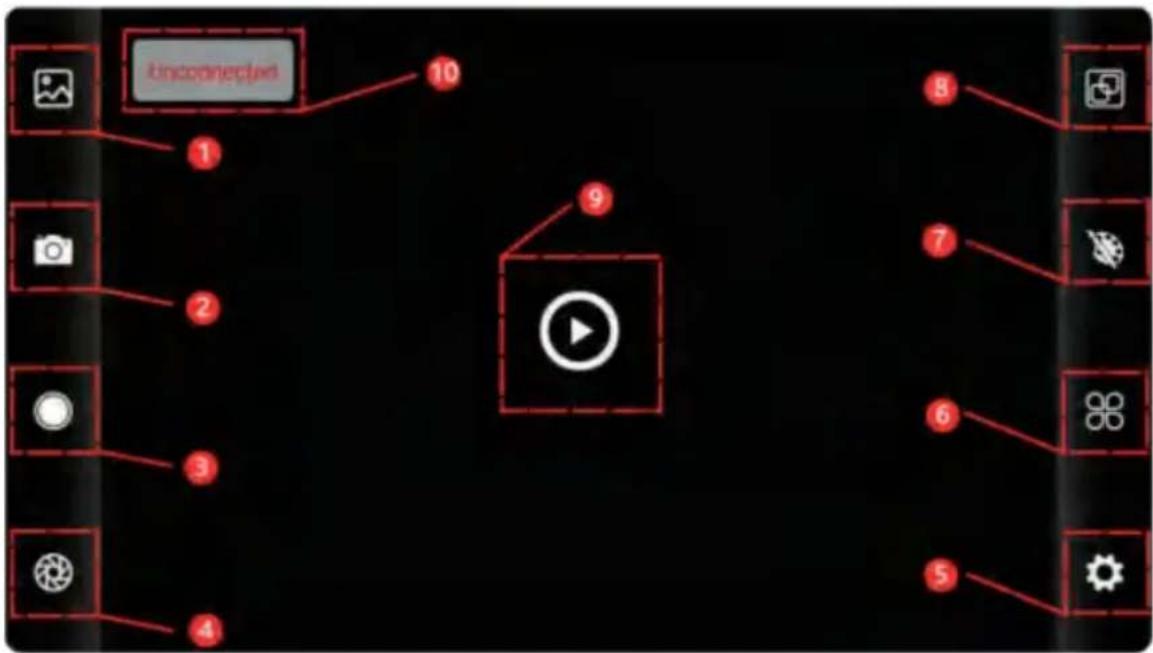

5.1 Interfaccia del software

1	Pulsante Libreria	6	Pulsante di impostazione della temperatura
2	Pulsante di acquisizione dell'immagine	7	Pulsante di assegnazione della tavolozza dei colori
3	Pulsante di registrazione video	8	Pulsante di misurazione della temperatura
4	Pulsante di aggiornamento dell'otturatore Pulsante di riioduzione
5	Pulsante di impostazione	10	Stato di mancata connessione del dispositivo

5.2 Libreria, riprese e registrazione video

(1) “ [ ]” libreria: fare clic per visualizzare immagini e video;

Accedi alla pagina dell'elenco delle immagini

- Premere a lungo l'immagine o fare clic sull'icona nell'angolo in alto a destra per poter eliminare i file di immagine; • Fare clic sull'immagine per visualizzare in anteprima le singole immagini ed è possibile visualizzare in anteprima l'immagine precedente/ultima scorrendo verso sinistra/destra; • Quando si visualizza l'anteprima di singole immagini, aprire/ chiudere due dita per ingrandire/ridurre il contenuto dell'immagine e premerle a lungo per poter visualizzare informazioni dettagliate sulle immagini;

Accedi alla pagina dell'elenco dei video

- Premere a lungo l'immagine o fare clic sull'icona nell'angolo in alto a destra per poter eliminare i file video; • Fare clic sui video per riprodurre tale file video;

(2) "scatto: per salvare la schermata corrente;

"Posizione salvataggio foto: per aprire le immagini desiderate nella libreria ed è possibile visualizzare la posizione dell'immagine.

(4) “registrazione video: fare clic su di esso per avviare la registrazione video e fare nuovamente clic su di esso per terminare la registrazione video; La posizione in cui salvare la registrazione video è la stessa di un'immagine.

5.3 Immagine di aggiornamento dell'otturatore.

" aggiornamento dell'otturatore: fare clic su per aggiornare il deflettore.

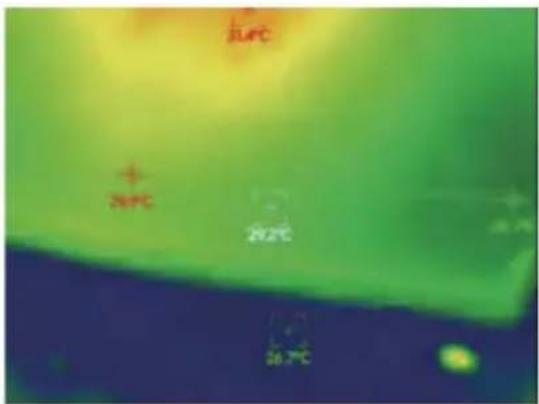

5.4 Analisi della misurazione della temperatura

Fare clic su " " per far apparire l'opzione di misurazione della temperatura.

Misurazione della temperatura puntuale

Analisi della misurazione della temperatura di linea

Analisi della misurazione della temperatura regionale

(1) Misurazione della temperatura del punto: fare clic sulla temperatura del punto pulsante di misurazione e lo schermo visualizzerà la temperatura informazioni di tre punti, vale a dire la temperatura centrale punto, il punto di temperatura più alta e la temperatura più bassa punto. Fare clic sullo schermo in questo momento e sulla temperatura verranno aggiunte le informazioni sul punto definito dall'utente.

(2) Analisi della misurazione della temperatura della linea: trascina con te dita e tracciare una linea orizzontale sullo schermo. Lo farà analizzare automaticamente la temperatura massima e minima temperatura della linea orizzontale e identificare i dati rilevanti informazione.

26.7°C 28.2°C 30.4°C

Analisi della misurazione della temperatura di linea

(3) Analisi della misurazione della temperatura regionale: trascina con te dita e disegnare un rettangolo sullo schermo. lo farà automaticamente analizzare la temperatura massima e la temperatura minima nell'area rettangolare e identificare le informazioni rilevanti, come mostrato nella figura seguente:

20.0°C 25.0°C 25.0°C 27.4°C

Analisi della misurazione della temperatura regionale

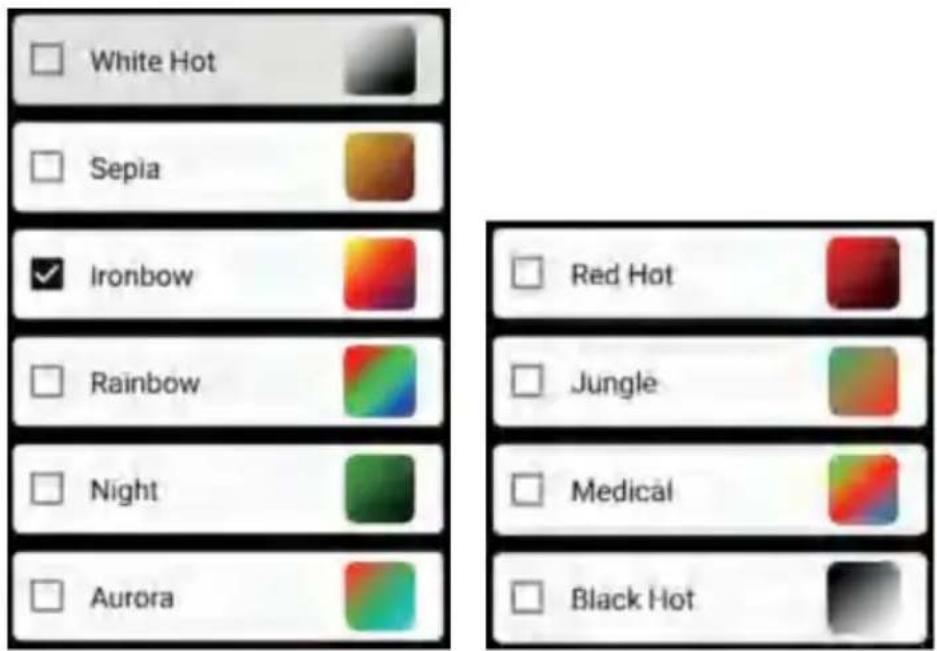

5.5 Tavolozze dei colori

Clicca su “ [icon] ” per far apparire l'interfaccia della tavolozza dei colori. Puoi cambia tra 10 tavolozze di colori come bianco caldo, oro brillante, rosso ferro, arcobaleno, brillante, aurora, rosso caldo, giungla, medico e calore nero, come mostrato nella figura seguente.

White Hot Sepia Ironbow Rainbow Night Aurora Red Hot Jungle Medical Black Hot

Gli effetti di visualizzazione di 10 tavolozze di colori sono mostrati come segue:

5.6 Impostazione della misurazione della temperatura

Clicca su “” per visualizzare l'interfaccia di impostazione. Puoi impostare unità di temperatura, intervallo di misurazione della temperatura, emissività, distanza di misurazione della temperatura, luminosità, contrasto,

fusione, immagine nell'immagine, sovrapposizione, riduzione del rumore nel dominio del tempo, riduzione del rumore spaziale e miglioramento dei dettagli oppure reimposta tutto parametri, come mostrato nella figura seguente:

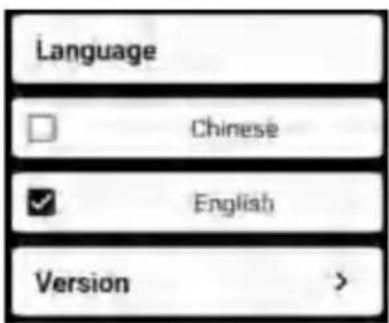

Clicca su " [icon] " per visualizzare l'interfaccia di impostazione per la selezione della lingua. Per le lingue è possibile selezionare cinese o inglese, come mostrato nel file figura sotto.

Modello	HT-W01
Infrarossi
Tipo di rilevatore	Infrarossi non raffreddati all'ossido di vanadio Piano focale
Risoluzione dell'immagine a infrarossi	256×192
Spaziatura dei pixel	12ÿm
Lunghezza focale	3,2 mm
Punto di vista	56°(O)×42°(V)
IFOV	3,75 mrad
Banda di lavoro	8~14ÿm
NET	ÿ 50mk@25ÿ,@F/1.0
Frequenza fotogrammi dell'immagine	ÿ25Hz
Modalità di messa a fuoco	Messa a fuoco libera
Schermo
Regolazione della luminosità	Supportato
Regolazione del contrasto	Supportato
Grado di fusione delle immagini	Supportato
Immagine nelle immagini	Supportato
Modalità pseudo colore	Bianco caldo, seppia, Ironbow, arcobaleno, notte, aurora, rosso caldo, giungla, medico e nero caldo
Monitoraggio dei punti caldi	Supportato
Funzione di misurazione della temperatura
Modalità di misurazione della temperatura	misurazione della temperatura puntuale, lineare e regionale
Intervallo di misurazione della temperatura	-20ÿ~120ÿ,120ÿ~500ÿ
Distanza di misurazione della temperatura	0,25 ~ 30 m
Precisione della misurazione della temperatura	300ÿ-500ÿ:±4% -15ÿ-300ÿ:±2ÿo ±2% -20ÿ-15ÿ:±4ÿ
Funzione del sistema
Fotocamera/videocamera	Supportato
Formato immagine/video	JPG/MP4
Lingua	Cinese e inglese
Consumo energetico complessivo	ÿ1,5 W
Tempo di resistenza	ÿ2H
Interfaccia esterna	USB tipo C, alimentazione DC5V
WIFI	Supportato
Livello di protezione	IP54
Alimentazione elettrica	Batteria al litio ricaricabile da 1000 mAh
Ambienti di lavoro/deposito
Temperatura di lavoro	-10ÿ~+50ÿ
Temperatura di conservazione	-20ÿ~+70ÿ
Dimensioni/Peso
Taglia del prodotto	152x35x35 mm
Peso del prodotto	210 g

Questo prodotto è soggetto alla fornitura di

Direttiva Europea 2012/19/UE.

Il simbolo che mostra un bidone della spazzatura barrato

indica che il prodotto necessita di raccolta differenziata

raccolta nell'Unione Europea.

Ciò vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo.

I prodotti contrassegnati come tali non possono essere smaltiti con le normali procedure domestiche rifiuti, ma devono essere portati in un punto di raccolta per il riciclaggio di materiale elettrico e dispositivi elettronici.

Informazioni FCC:

ATTENZIONE: Variazioni o modifiche non espressamente approvate dalla parte responsabile della conformità potrebbe annullare l'autorità dell'utente a utilizzare il attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa
interferenze che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte.

responsabile della conformità potrebbe invalidare l'autorità dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato ed è risultato conforme ai limiti previsti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e accendendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto ad una presa su un circuito diverso da quello a cui è collegato il ricevitore.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA

91730 Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609 shi

Shanghai
