GEBRUIKSAANWIJZING HT-W01 Vevor

Thermische beeldcamera

MODEL: HT-W01

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat het alle categorieën van door ons aangeboden tools omvat.

U wordt er vriendelijk aan herinnerd om dit zorgvuldig te verifiëren wanneer u een bestelling bij ons plaatst besparen feitelijk de helft in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Thermische beeldcamera

MODEL: HT-W01

Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen.

Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Inhoud

1. Waarschuwingen ____ 1

2. Productsamenvatting 1

Belangrijkste functies 2

1. Productstructuren 3

3.1 Structuur Introductie 3

3.2 Beschrijving van indicatoren 4. 3

Producttoepassing 4

4.1 Apparatuur inschakelen 4.2----4

Apparatuur uitschakelen 4

4.3 Apparatuur opladen 4.4 4

Apparatuur aansluiten 4

1. Softwarebediening 6

5.1 Software-interface 6

5.2 Bibliotheek, fotografie en video-opname 5.3 Sluiter ———— 7

vernieuwen 7

5.4 Analyse van temperatuurmetingen 8

5.5 Kleurenpalet 10

5.6 Instelling temperatuurmeting 5.7 Instelling 12

12

1. Technische parameters 13

1. Voorzorgsmaatregelen

Lees alle volgende informatie voordat u uw apparaat gebruikt

om u en anderen te beschermen tegen letsel of schade aan uw apparaat.

(1) Stel het product niet bloot aan de zon of andere intensieve omstandigheden stralingsbronnen
(2) Raak het detectorvenster en de lens niet aan en raak het niet aan handen of andere voorwerpen;
(3) Raak het apparaat en de USB-interface niet aan met natte handen;
(4) Schrob uw apparatuur niet met verdunner;
(5) Let op het voorkomen van statische elektriciteit;
(6) Demonteer de apparatuur niet. Als er sprake is van een fout,
Neem contact op met ons bedrijf voor reparatie door professioneel personeel.

Om deze infraroodwarmtebeeldcamera voor mobiele telefoons te gebruiken, hebt u dit nodig download en installeer de infraroodwarmtebeeldcamera voor mobiele telefoons APP "HT-W01 Draadloze WIFI mobiele warmtebeeldcamera". Door Met deze APP kunt u infraroodobservatie en temperatuur bereiken meetfuncties.

2.2 Belangrijkste functies

De volgende functies moeten worden bereikt:

(1) Open de toegepaste software voor infrarood voor mobiele telefoons warmtebeeldcamera voor infraroodobservatie en -meting ment;
(2) het uitvoeren van infraroodtemperatuurmetingen, en temperatuuranalyse;
(3) fotograferen en video-opname;
(4) bewegingsbediening en parameterinstelling voor uw mobiel telefoon infrarood warmtebeeldcamera.

3. Productstructuren

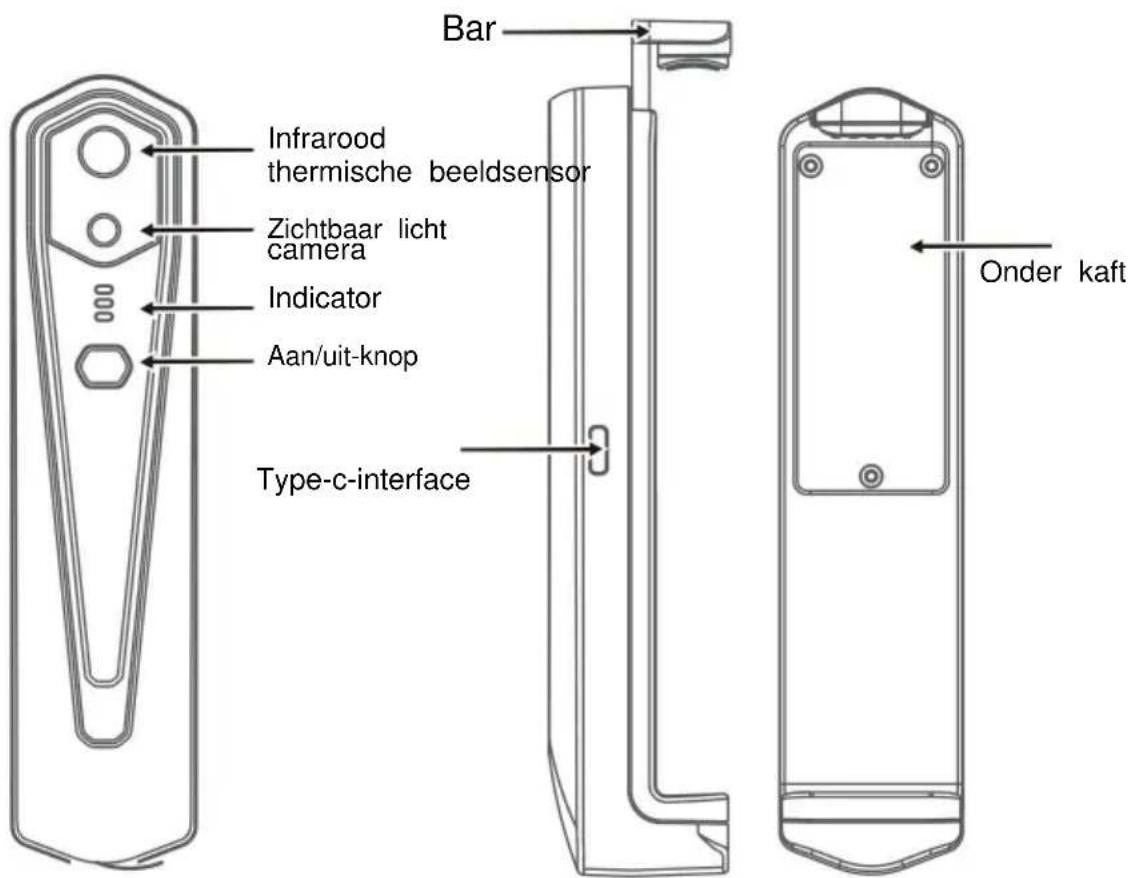

3.1 Structuurintroductie

Infrarood thermische beeldsensor Zichtbaar licht camera Indicator Aan/uit-knop Type-c-interface Bar Onder kaft

3.2 Beschrijving van indicatoren

Statusindicator: blauw licht

Inschakelindicator: groen licht

Oplaadindicator: rood

4. Producttoepassing

4.1 Apparaat inschakelen

Druk lang op de aan/uit-knop gedurende 1 seconde en het apparaat wordt ingeschakeld.

De stroom-aan-indicator is normaal gesproken aan.

Nadat het apparaat gedurende 15 seconden is ingeschakeld, kunt u naar WIFI zoeken

4.2 Apparaat uitschakelen

Houd de aan/uit-knop langer dan 2 seconden ingedrukt, en zo indicatoren zullen uit zijn.

Houd de aan/uit-knop langer dan 6 seconden ingedrukt tijdens het inschakelen op staat voor geforceerde uitschakeling en alle indicatoren zijn uit.

4.3 Apparaat opladen

Gebruik TYPE-C-interfacedatakabels voor het opladen. De oplaadindicator is normaal gesproken aan. Nadat de batterij volledig is opgeladen, brandt de oplaadindicator niet.

4.4 Apparaataansluiting

WIFI verbinden

(1) Open het WIFI-verbindingsscherm van uw mobiele telefoon en bepaal de instellingen WIFI-naam voorafgegaan door HT-W01-;
(2) Voer WIFI-wachtwoord 12345678 in en verbind het;

(3) Nadat de WIFI-verbinding succesvol is geworden, gaat u naar de APP en knop Klik op de " [IMAGE]" om het apparaat te verbinden.

Afspeelknop: Nadat erop is geklikt, worden afbeeldingen afgespeeld en kunt u gerelateerde bewerkingen uitvoeren.

1. Nadat de WIFI-verbinding succesvol is, en wanneer het apparaat succesvol is losgekoppeld, klik om het apparaat te verbinden;
2. Na een succesvolle verbinding,
   En
   zal verdwijnen;

• Het apparaat kan geen verbinding maken met uw mobiele telefoon en de status indicator knippert met een lage frequentie (1 seconde aan en 1 seconde uit)
• Nadat het apparaat verbinding heeft gemaakt met uw mobiele telefoon, wordt de status weergegeven indicator knippert met een hoge frequentie (0,5s aan en 0,5s uit).

5. Softwarebediening

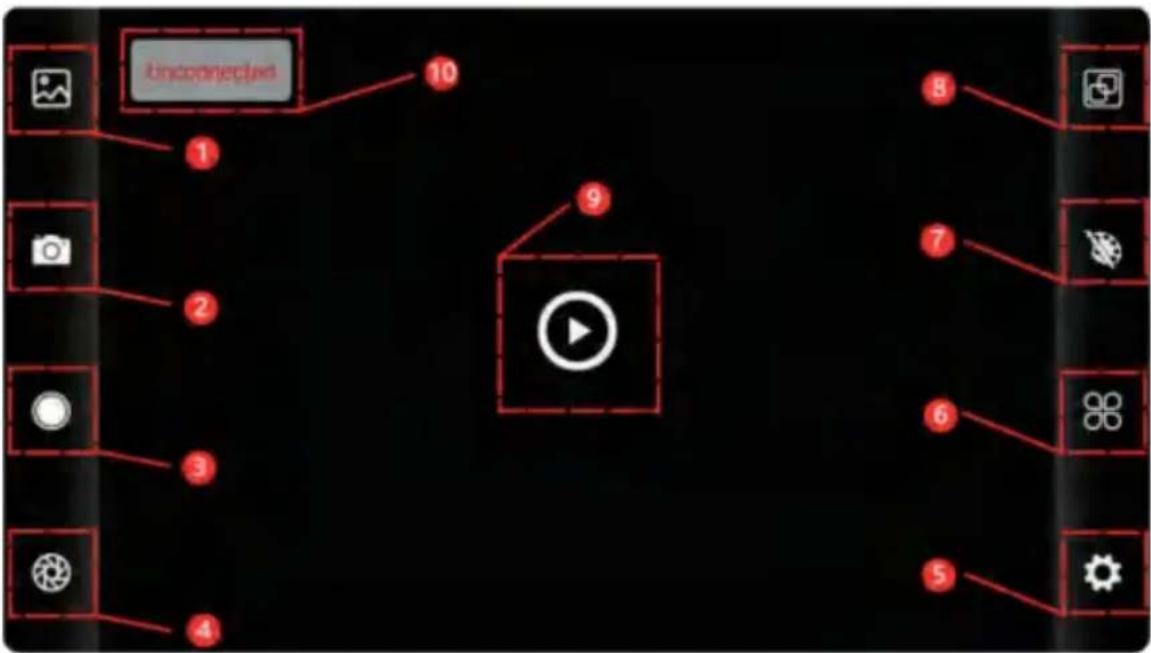

5.1 Software-interface

1	Bibliotheek-knop	6	Knop voor het instellen van de temperatuur
2	Knop voor het vastleggen van afbeeldingen	7	Knop voor toewijzing van kleurenpalet
3	Knop voor video-opname	8	Knop voor temperatuurmeting
4		9	AfspeelknopSluitervernieuwingsk
5	Instelknop	10	Status van het niet verbinden van het apparaat

5.2 Bibliotheek, fotograferen en video-opname

(1) “ [●]” bibliotheek: klik om afbeeldingen en video's te bekijken;

Ga naar de pagina met de afbeeldingenlijst

- Druk lang op de afbeelding of klik op het pictogram in de rechterbovenhoek om afbeeldingsbestanden te kunnen verwijderen; • Klik op de afbeelding om afzonderlijke afbeeldingen te bekijken, en u kunt een voorbeeld van de vorige/laatste afbeelding bekijken door naar links/rechts te schuiven; • Wanneer u afzonderlijke afbeeldingen bekijkt, opent/sluit u uw twee vingers om in/uit te zoomen op de inhoud van de afbeelding en houdt u deze lang ingedrukt om gedetailleerde informatie over de afbeeldingen te bekijken;

Ga naar de videolijstpagina

• Druk lang op de afbeelding of klik op het pictogram in de rechterbovenhoek om videobestanden te kunnen verwijderen;
  •Klik op video's om een dergelijk videobestand af te spelen;

(2) schieten: om het huidige scherm op te slaan;

“Foto-opslagpositie: om de gewenste afbeeldingen in de bibliotheek te openen en u kunt de locatie van de afbeelding bekijken.

(4) "video-opname: klik erop om de video-opname te starten en klik er nogmaals op om de video-opname te beëindigen; De positie voor het opslaan van video-opnames is dezelfde als die van een afbeelding.

5.3 Sluiter verversbeeld.

sluiter vernieuwen: Klik op om het scherm te vernieuwen.

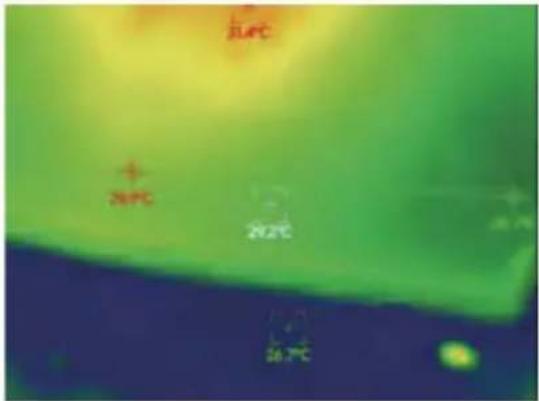

5.4 Analyse van temperatuurmetingen

Klik " ■" om de optie voor temperatuurmeting uit te klappen.

Punttemperatuurmeting

Analyse van lijntemperatuurmetingen

Analyse van regionale temperatuurmetingen

(1) Punttemperatuurmeting: klik op de punttemperatuur meetknop, en het scherm geeft de temperatuur weer tuurinformatie van drie punten, namelijk de centrale temperatuur punt, het hoogste temperatuurpunt en de laagste temperatuur punt. Klik op dit moment op het scherm en de temperatuur informatie over het door de gebruiker gedefinieerde punt wordt toegevoegd.

(2) Analyse van lijntemperatuurmetingen: sleep met uw vingers en teken een horizontale lijn op het scherm. Het zal analyseer automatisch de maximale temperatuur en het minimum temperatuur van de horizontale lijn, en identificeren relevant informatie.

26.7°C 28.2°C +/-

Analyse van lijntemperatuurmetingen

(3) Analyse van regionale temperatuurmetingen: sleep met uw vingers en teken een rechthoek op het scherm. het zal automatisch gebeuren analyseer de maximale temperatuur en minimale temperatuur in het rechthoekige gebied en identificeer relevante informatie, zoals weergegeven in de volgende afbeelding:

20.0°C 25.0°C 20.0°C 25.0°C 20.0°C 25.0°C

Analyse van regionale temperatuurmetingen

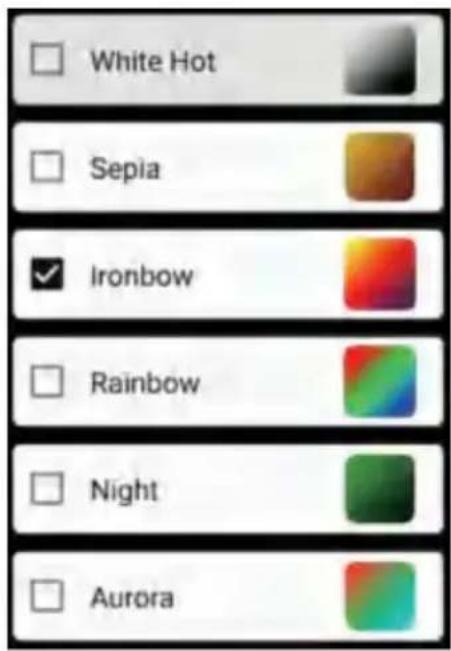

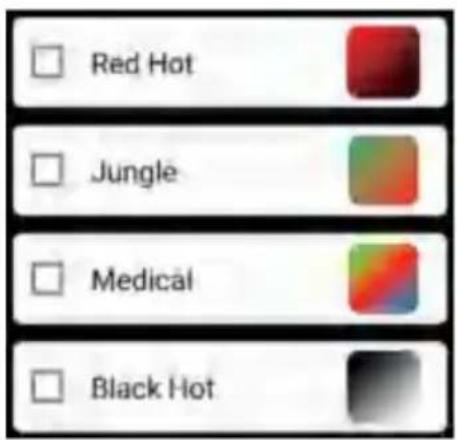

5.5 Kleurenpaletten

Klik op

om de kleurenpaletinterface te openen. Jij kan

schakel tussen 10 kleurenpaletten, zoals witte hitte, gloeiend goud, ijzerrood, regenboog, glans, aurora, rode hitte, jungle, medisch en

zwarte hitte, zoals weergegeven in de onderstaande afbeelding.

White Hot Sepia Ironbow Rainbow Night Aurora

De weergave-effecten van 10 kleurenpaletten worden als volgt weergegeven:

5.6 Instelling temperatuurmeting

Klik op “” om de instellingeninterface te openen. Je kunt instellen temperatuureenheid, temperatuurmeetbereik, emissiviteit, temperatuurmeetafstand, helderheid, contrast,

fusie, beeld-in-beeld, overlap, ruisonderdrukking in het tijddomein, ruimtelijke ruisonderdrukking en detailverbetering, of alles opnieuw instellen

parameters, zoals weergegeven in de onderstaande afbeelding:

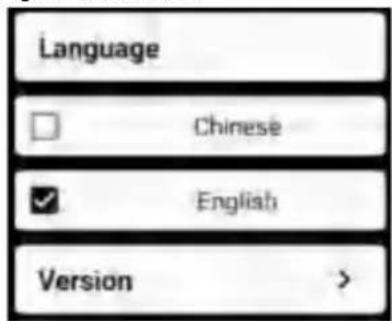

Klik op " gear" om de instellingeninterface voor taalselectie te openen.

Als talen kan Chinees of Engels worden geselecteerd, zoals weergegeven in de

Figuur hieronder.

Model	HT-W01
Infrarood
Detectortype	Vanadiumoxide, ongekoeld infraroodFocaal vlak
Infrarood beeldresolutie	256×192
Pixelafstand	12ÿm
Brandpuntsafstand	3,2 mm
Kijkhoek	56°(H)×42°(V)
IFOV	3,75 mrad
Werkende band	8~14ÿm
NETD	ÿ 50mk@25ÿ,@F/1.0
Beeldframesnelheid	ÿ25 Hz
Scherpstelmodus	Vrije focus
Weergave
Helderheid aanpassing	Ondersteund
Contrastaanpassing	Ondersteund
Mate van beeldfusie	Ondersteund
Beeld in beelden	Ondersteund
Pseudo-kleurmodus	Witgloeiend, sepia, ijzerboog, regenboog, nacht, aurora, roodgloeiend, jungle, medisch en zwartgloeiend
Hotspot-tracking	Ondersteund
Functie voor temperatuurmeting
Temperatuurmeetmodus	punt-, lijn- en regionale temperatuurmeting
Meetbereik temperatuur	-20ÿ~120ÿÿ120ÿÿ 500ÿ
Temperatuur meetafstand	0,25m~30m
Nauwkeurigheid van temperatuurmeting	300ÿ-500ÿ:±4% -15ÿ-300ÿ:±2ÿof ±2% -20ÿ-15ÿ:±4ÿ
Systeemfunctie
Camera/video	Ondersteund
Foto-/videoformaat	JPG/MP4
Taal	Chinees en Engels
Totaal stroomverbruik	ÿ1,5W
Uithoudingsvermogen tijd	ÿ2H
Externe interface	USB Type-C, DC5V-voeding
WIFI	Ondersteund
Beschermingsniveau	IP54
Stroomvoorziening	Oplaadbare lithiumbatterij van 1000 mAh
Werk-/opslagomgevingen
Werktemperatuur	-10ÿ ~ +50ÿ
Bewaar temperatuur	-20ÿ ~ +70ÿ
Grootte/gewicht
Product grootte	152x35x35mm
Productgewicht	210g

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepaling van

Europese Richtlijn 2012/19/EU.

Het symbool met een doorgestreepte vuilnisbak

geeft aan dat het product afzonderlijk afval vereist

collectie in de Europese Unie.

Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd.

Producten die als zodanig zijn gemarkeerd mogen niet bij het normale huishoudelijk afval worden weggegooid afval, maar moet naar een inzamelpunt worden gebracht voor recycling van elektrische en elektronische apparaten.
