HT-W01 - Mätningsutrustning Vevor - Gratis bruksanvisning och manual

Produkttyp	Infraröd värmekamera för smartphone
Modell	HT-W01
Märke	Vevor
Infraröd upplösning	256×192 pixlar
Detektor	Okyld vanadiumoxid, fokalplan
Synvinkel	56° (H) × 42° (V)
Temperaturmätområde	-20°C till 500°C
Mätnoggrannhet	±2°C eller ±2% (beroende på område)
Bildfrekvens	≤25 Hz
Anslutning	Wi-Fi (SSID: HT-W01-*, lösenord: 12345678)
Strömförsörjning	Litiumbatteri 1000 mAh, USB Type-C-laddning 5V
Drifttid	≥2 timmar
Mått	152 × 35 × 35 mm
Vikt	210 g
Skyddsklass	IP54
Färgpaletter	10 (Varmvit, Sepia, Ironbow, Regnbåge, Natt, Gryning, Varmröd, Djungel, Medicinsk, Varmsvart)
Huvudfunktioner	Punktmätning, linjär, regional; foto/videoinspelning; spårning av varma punkter; bildfusion
Tillgängliga språk	Kinesiska, Engelska
Underhåll och rengöring	Utsätt inte för sol, rör inte linsen, rengör med en mjuk trasa
Säkerhet	Undvik statisk elektricitet, använd inte med våta händer, demontera inte
Reparationsmöjligheter	Kontakta Vevor support för professionell reparation

Vanliga frågor - HT-W01 Vevor

Hur sätter jag på HT-W01-enheten?

Tryck och håll ner på/av-knappen i 1 sekund. Den gröna lampan tänds och efter 15 sekunder visas Wi-Fi-nätverket.

Hur ansluter jag kameran till min telefon?

Aktivera Wi-Fi på din telefon, sök efter nätverket HT-W01-*, ange lösenordet 12345678, öppna sedan appen 'Trådlös WIFI termisk bild HT-W01' och klicka på Play-knappen för att starta anslutningen.

Vilket temperaturområde kan mätas?

Kameran mäter från -20°C till 500°C i två delområden: -20~120°C och 120~500°C.

Vilka färgpaletter finns tillgängliga?

10 paletter: Varmvit, Sepia, Ironbow, Regnbåge, Natt, Gryning, Varmröd, Djungel, Medicinsk, Varmsvart.

Hur tar jag ett foto eller spelar in en video?

Från programgränssnittet, klicka på bildknappen för ett foto eller på videoinspelningsknappen (tryck en gång för att starta, en gång till för att stoppa). Filerna sparas i biblioteket.

Hur analyserar jag temperaturen på en linje eller ett område?

Aktivera temperaturmätningsläget, rita sedan en horisontell linje för linjäranalys eller rita en rektangel för områdesanalys. Max/min-temperaturer visas automatiskt.

Vad gör jag om enheten inte ansluter?

Kontrollera att Wi-Fi på din telefon är aktiverat och att du väljer rätt nätverk (HT-W01-*). Om lampan blinkar långsamt (1s på, 1s av) väntar enheten på anslutning. Återställ kameran genom att stänga av och slå på den igen.

Hur laddar jag enheten?

Använd en USB Type-C-kabel och en 5V-laddare. Den röda lampan lyser under laddning och släcks när batteriet är fullt.

Vilka viktiga användningsförsiktighetsåtgärder finns?

Utsätt inte kameran för solljus eller höga intensitetskällor. Rör inte linsen med fingrarna, undvik statisk elektricitet, demontera inte enheten och använd en mjuk trasa för rengöring.

Var kan jag ladda ner appen för kameran?

Skanna QR-koden som medföljer i manualen eller sök efter 'Trådlös WIFI termisk bild HT-W01' i din appbutik (Apple Store eller Google Play).

BRUKSANVISNING HT-W01 Vevor

2. Productsamenvatting

Teknisk support och e-garantibevis www.vevor.com/support

Värmebildskamera

MODELL: HT-W01

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de större toppmärken och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss.

Du påminns vänligen om att verifiera noggrant när du gör en beställning hos oss om du sparar faktiskt hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Värmebildskamera

MODELL: HT-W01

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik ell mjukvaruuppdateringar på vår produkt.

Innehåll

1. Varningar ____ 1

2. Produktsammanfattning----1

2.1 Applikationsscener 2.2 ____ 1

Huvudfunktioner 2

1. Produktstrukturer 3

3.2 Beskrivning av indikatorer 4. ----3

Produkttillämpning 4

4.1 Ström på utrustning 4.2 4

Stäng av utrustning 4

4.3 Utrustningsladdning 4.4 4

Utrustningsanslutning 4

1. Programvarudrift 6

5.1 Mjukvarugränssnitt 6

5.2 Bibliotek, fotografi och videoinspelning 5.3 ____ 7

5.4 Temperaturmätningsanalys 8

5.5 Färgpalett 10

5.6 Temperaturmätning Inställning 5.7 Inställning 12

1. Tekniska parametrar 13

1. Försiktighetsåtgärder

Läs all följande information innan du använder din enhet för att skydda dig och andra från skador eller skador på din enhet.

(1) Utsätt inte produkten för solen eller andra högintensiva ämnen strålningskällor
(2) Rör inte eller kollidera inte med detektorfönstret och linsen händer eller andra föremål;
(3) Rör inte enheten och USB-gränssnittet med våta händer;
(4) Skrubba inte din utrustning med thinner;
(5) Var uppmärksam på att förhindra statisk elektricitet;
(6) Ta inte isär utrustningen. Om det finns något fel, vänligen kontakta vårt företag för reparation av professionell personal.

2. Produktsammanfattning

För att använda den här mobiltelefonens infraröda värmekamera måste du ladda ner och installera mobiltelefonens infraröda värmekamera "HT-W01 Wireless WIFI Mobile Thermal Imager" APP. Genom denna APP kan du uppnå infraröd observation och tempera-turmätningsfunktioner.

Skanna QR-koden för att ladda ner appen

2.2 Huvudfunktioner

Följande funktioner ska uppnås:

(1) Öppna den applicerade programvaran för mobiltelefon infraröd värmekamera för att uppnå infraröd observation och mätningmenade;

(2) för att utföra infraröd temperaturmätning, och temperaturanalys;

(3) fotografering och videoinspelning;

(4) rörelsekontroll och parameterinställning för din mobil telefon infraröd värmekamera.

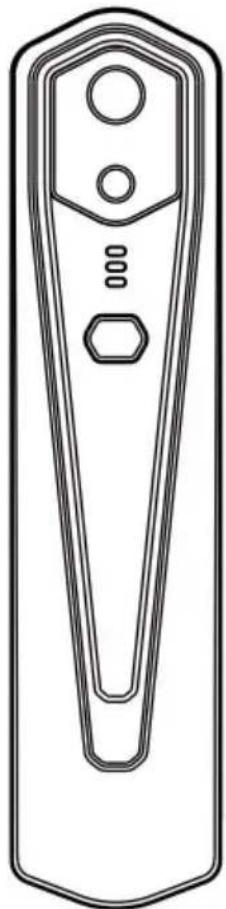

3. Produktstrukturer

3.2 Beskrivning av indikatorer

Statusindikator: blått ljus

Ström på-indikator: grönt ljus

Laddningsindikator: röd

Tryck länge på strömbrytaren på/av i 1 sekund så slås enheten på. Ström på-indikatorn är normalt på.

När enheten har slagits på i 15 sekunder kan du söka efter WIFI

4.2 Stäng av enheten

Tryck länge på strömbrytaren på/av i mer än 2 sekunder, och allt indikatorer kommer att finnas ute.

Tryck länge på strömbrytaren i mer än 6 sekunder i strömmen på läge för tvångsavstängning, och alla indikatorer kommer att släckas.

4.3 Enhetsladdning

Använd TYPE-C-gränssnittsdatakablar för laddning. Laddningsindikatorn lyser normalt. När den är fulladdad lyser inte laddningsindikatorn.

(1) Öppna din mobiltelefons WIFI-anslutningsskärm och finjustera WIFI-namn med prefixet HT-W01-;
(2) Ange WIFI-lösenord 12345678 och anslut det;

(3) När WIFI-anslutningen har lyckats, gå till APP och knappen för att

Klicka på

börja ansluta enheten.

Uppspelningsknapp: När den har klickats börjar den spela upp bilder och du kan utföra relaterade åtgärder.

1. Efter att WIFI-anslutningen har lyckats, och när enheten är

frånkopplad, klicka för att ansluta enheten;

1. Efter lyckad anslutning,

och

Unconnecte

kommer försvinna;

- Enheten kan inte ansluta din mobiltelefon och status

indikatorn blinkar i låg frekvens (på i 1 s och släckt i 1 s)

- När enheten har anslutit din mobiltelefon visas status

indikatorn blinkar med hög frekvens (på i 0,5 s och släckt i 0,5 s).

5. Programvarudrift

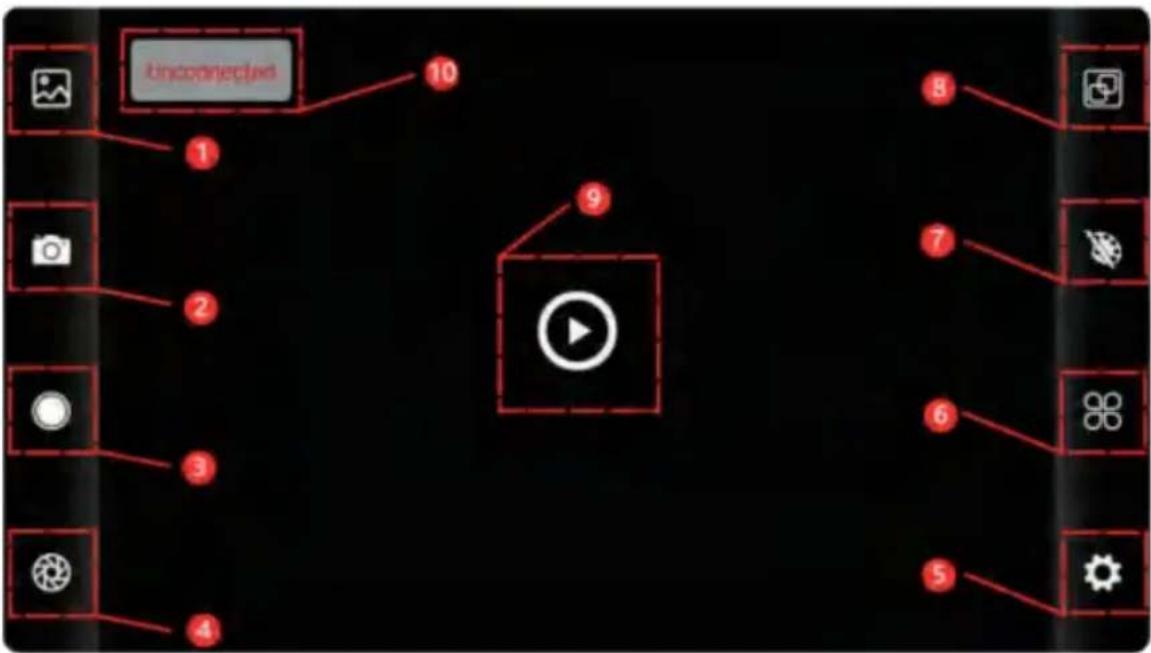

5.1 Mjukvarugränssnitt

1	Bibliotek-knappen	6	Temperaturinställningsknapp
2	Bild fånga knapp	7	Knapp för tilldelning av färgpalett
3	Videoinspelningsknapp	8	Knapp för temperaturmätning
4	Uppfriskande slutarknapp	9	Uppspelningsknapp
5	Inställningsknapp	10	Status för enhetsfel att ansluta

5.2 Bibliotek, fotografering och videoinspelning

(1) " bibliotek: Klicka för att visa bilder och videor;

Gå in på bildlistans sida

- Tryck länge på bilden eller klicka på ikonen i det övre högra hörnet för att kunna radera bildfiler; • Klicka på bilden för att förhandsgranska enstaka bilder, så kan du förhandsgranska föregående/sista bild genom att dra åt vänster/ höger; • När du förhandsgranskar enstaka bilder, öppna/stänger du dina två fingrar för att zooma in/ut bildinnehållet och tryck länge på den för att kunna se detaljerad information om bilderna;

Gå in på videolistans sida

- Långtryck på bilden eller klicka på ikonen i det övre högra hörnet för att kunna radera videofiler; •Klicka på videor för att spela upp en sådan videofil;

(2) "fotografering: för att spara den aktuella skärmen;

“Fotosparposition: för att öppna de bilder du behöver i biblioteket och du kan se var bilden finns.

(4) "videinspelning: Klicka på den för att starta videoinspelningen och klicka på den igen för att avsluta videoinspelningen; Positionen för att spara videoinspelning är densamma som för en bild.

5.3 Slutaruppfriskande bild.

" "slutaruppfriskning: Klicka på för att uppdatera baffeln.

5.4 Temperaturmätningsanalys

Klick "■" att poppa ut alternativ för temperaturmätning.

Linjetemperaturmätningsanalys

Regional temperaturmätningsanalys

(1) Punkttemperaturmätning: klicka på punkttemperaturen mätningsknapp, och skärmen visar tempera-
information om tre punkter, nämligen centraltemperaturen punkt, högsta temperaturpunkt och lägsta temperatur
punkt. Klicka på skärmen vid denna tidpunkt och temperaturen information om den användardefinierade punkten kommer att läggas till.
(2) Analys av linjetemperaturmätning: dra med din
fingrar och rita en horisontell linje på skärmen. Det kommer analysera automatiskt maxtemperatur och minimum
temperatur på den horisontella linjen och identifiera relevanta information.

Linjetemperaturmätning analys

(3) Regional temperaturmätningsanalys: dra med din fingrar och rita en rektangel på skärmen. det kommer automatiskt analysera maxtemperatur och lägsta temperatur i det rektangulära området, och identifiera relevant information, som visas i följande figur:

Regional temperaturmätningsanalys

5.5 Färgpaletter

Klicka på

för att visa färgpalettens gränssnitt. Du kan

växla mellan 10 färgpaletter som vit värme, glödande guld, järnrött, regnbåge, skimmer, norrsken, röd värme, djungel, medicinsk och svart värme, som visas i figuren nedan.

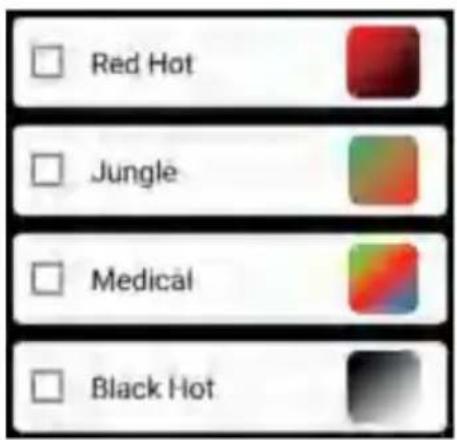

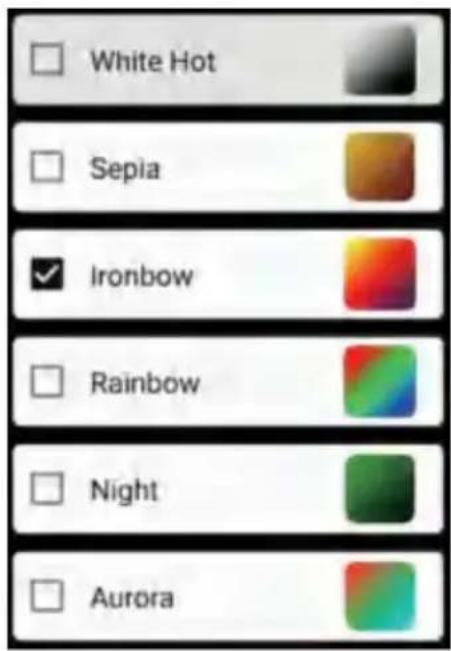

Visningseffekterna för 10 färgpaletter visas enligt följande:

5.6 Temperaturmätningsinställning

Klicka på " " för att öppna inställningsgränssnittet. Du kan ställa in temperaturenhet, temperaturmätområde, emissivitet, temperaturmätavständ,

ljusstyrka, kontrast,

fusion, bild i bild, överlappning, brusreducering i tidsdomän, rumslig brusreducering och detaljförbättring, eller återställ alla

parametrar, som visas i figuren nedan:

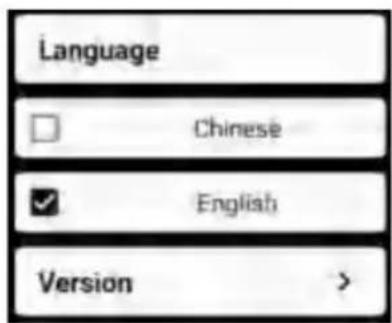

Klicka på " [icon] " för att öppna inställningsgränssnittet för språkval.

För språk kan kinesiska eller engelska väljas, som visas i

figuren nedan.

Modell	HT-W01
Infraröd
Detektortyp	Vanadium Oxide Okyld InfrarödFokalplan
Infrarödbildupplösning	256×192
Pixelavstånd	12
Brännvidd	3,2 mm
Synvinkel	56°(H)×42°(V)
IFOV	3,75 mrad
Arbetande band	8~14
NETD	50mk@25 ,@F/1,0
Bildrutehastighet	25Hz
Fokuseringsläge	Gratis fokus
Visa
Justeringav ljusstyrka	Stöds
Kontrastjustering	Stöds
Bildfusionsgrad	Stöds
Bild i bild	Stöds
Pseudofärgläge	White hot, sepia, Ironbow, rainbow, natt,norrsken, glödhet, djungel, medicinsk och black hot
Hot spot spårning	Stöds
Funktion för temperaturmätning
Temperaturmätningsläge	punkt-, linje- och regional temperaturmätning
Temperaturmätningsområde	-20ÿ~120ÿÿ120ÿÿ 500ÿ
Temperaturmätningsavständ	0,25m~30m
Temperaturmätningsnoggrannhet	300ÿ-500ÿ:±4% -15ÿ-300ÿ:±2ÿ eller ±2% -20ÿ-15ÿ:±4ÿ
Systemfunktion
Kamera/video	Stöds
Bild/videoformat	JPG/MP4
Språk	kinesiska och engelska
Total strömförbrukning	ÿ1,5W
Uthållighetstid	ÿ2H
Externt gränssnitt	USB Type-C, DC5V strömförsörjning
WIFI	Stöds
Skyddsnivå	IP54
Strömförsörjning	1000mAh laddningsbart litiumbatteri
Arbets-/förvaringsmiljöer
Arbetstemperatur	-10ÿ ~ +50ÿ
Förvaringstemperatur	-20ÿ ~ +70ÿ
Storlek/vikt
Produktstorlek	152x35x35mm
Produkt vikt	210 g

KORREKT AVFALLSHANTERING

Denna produkt är föremål för tillhandahållande av Europeiska direktivet 2012/19/EU.

Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat avfall

insamling i Europeiska unionen.

Detta gäller för produkten och alla tillbehör märkta med denna symbol.

Produkter märkta som sådana får inte kasseras med normala inhemska avfall, men måste lämnas till en insamlingsplats för återvinning av el och elektroniska apparater.

FCC-information:

WARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda Utrustning!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive
störningar som kan orsaka oönskad funktion.
WARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten.
ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA

91730 Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609 shi Shanghai

Storbritannien

House,

Pooledas Group Ltd Enhet 5 Albert Edward

The REP Pavilions Preston, Storbritannien [e-mail] 01772418127

EC

REP

SHUNSHUN GmbH Römeräcker 9 Z2021,76351 Linkenheim- Hochstetten, Tyskland [e-mail] [phone]

Tillverkad i Kina
