Type de produit	Bras de support pour palan électrique
Marque	Vevor
Modèle	DHZJ-300/600KG
Charge maximale	600 kg (bras de 700 mm) ; 300 kg (bras de 1100 mm)
Longueur du bras	700 mm ou 1100 mm selon position
Rotation	180°
Matériau	Acier
Fonction principale	Support pivotant pour palan électrique, permettant de déplacer les charges sur un arc de 180°
Installation	Fixation murale avec vis d'expansion (non fournies) ; nécessite un mur solide
Contenu du colis	Support mural, culbuteur, bras d'extension, biellette de liaison, moulages de verrouillage, rondelles, palier, boulons, goupilles fendues, manuel
Entretien	Nettoyer avec un chiffon sec après utilisation ; vérifier les vis et connexions ; appliquer régulièrement un inhibiteur de rouille
Sécurité	Vérifier l'état général avant chaque utilisation ; ne pas se tenir sous la charge ; interdiction de transporter des personnes
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support

FOIRE AUX QUESTIONS - DHZJ-300/600KG Vevor

Quelle est la charge maximale de ce bras de support ?

La charge maximale est de 600 kg lorsque le bras est réglé sur une longueur de 700 mm, et de 300 kg pour une longueur de 1100 mm.

Comment installer le bras de support sur le mur ?

Fixez d'abord le support mural avec 8 vis d'expansion adaptées (non fournies). Assurez-vous que le mur est solide et capable de supporter la charge. Suivez les étapes du manuel pour assembler les pièces dans l'ordre.

Le bras de support peut-il pivoter ?

Oui, le culbuteur permet une rotation à 180°, ce qui offre une large plage de travail et une bonne flexibilité.

Quels palans électriques sont compatibles ?

Pour le trou A (bras 700 mm), convient aux palans de 2200 lb (environ 1000 kg). Pour le trou B (bras 1100 mm), convient aux palans de 440 à 1800 lb (environ 200 à 800 kg).

Comment entretenir le bras de support ?

Après chaque utilisation, nettoyez-le avec un chiffon sec. Vérifiez régulièrement les boulons et connexions. Appliquez un inhibiteur de rouille pour prolonger sa durée de vie.

Puis-je utiliser ce bras pour soulever des personnes ?

Non, il est strictement interdit de transporter des personnes sur le palan ou ce bras de support. Il est conçu uniquement pour le levage de marchandises.

Les vis d'expansion sont-elles fournies ?

Non, les vis d'expansion ne sont pas incluses dans l'emballage. Vous devez les acheter séparément en fonction de la nature de votre mur.

Quelles sont les consignes de sécurité importantes ?

Avant chaque utilisation, vérifiez l'état général (fils, soudures, pièces). Ne vous tenez pas dans le rayon de rotation pendant le fonctionnement. Si l'outil est endommagé, ne l'utilisez pas.

Le bras de support est-il facile à installer ?

Oui, l'installation est simple si vous suivez les 7 étapes détaillées du manuel. Nécessite des outils de base et un mur solide.

Où puis-je trouver l'assistance technique ?

L'assistance technique et le certificat de garantie sont disponibles sur le site www.vevor.com/support.

MODE D'EMPLOI DHZJ-300/600KG Vevor

Model: DHZJ-300/600KG

Model: DHZJ-300/600KG

Assistance technique et certificat de garantie

électronique www.vevor.com/support

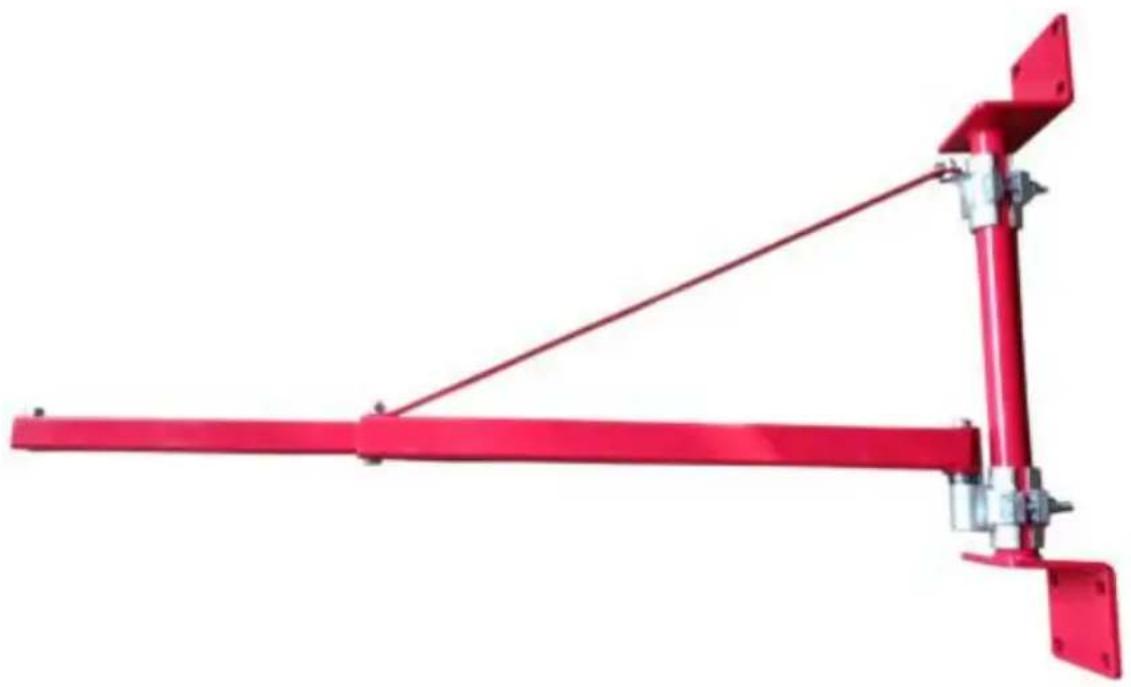

BRAS DE SUPPORT DE PALAN ELECTRIQUE

Modèle : DHZJ-300/600KG

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

BRAS DE SUPPORT DE PALAN ELECTRIQUE

Modèle : DHZJ-300/600KG

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

1. ANERTISSEMENT!

Veuillez lire attentivement ces informations avant d'utiliser le produit pour vous assurer Votre sécurité.

1. Le bras comprend une boucle stable et un support de fondation, doté d'un forte capacité de charge de 600 kg.
2. Le culbuteur peut pivoter à 180 degrés, ce qui permet à la flèche de fonctionner de manière plus flexible avec une large plage de fonctionnement et une efficacité de travail élevée.

3. Lorsque le produit fonctionne ou tourne, personne n'est autorisé à se tenir debout dans le rayon de rotation de ce produit pour éviter les blessures.

4. Le bras pivotant du palan est doté d'une technologie de moulage intégrée et est solide dans le matériau. Et il est durable et pas facile à déformer.

5. La tige Fix peut être fixée directement sur le mur. En raison de la stabilité de la support triangulaire et plaque d'acier épaissie, il est stable pour une efficacité opération.

6. N'utilisez pas l'outil s'il est endommagé pour éviter de graves dommages. défaillance de l'outil.

(1) Vérifiez l'état général du produit avant chaque utilisation.
les fils sont-ils endommagés ? Les soudures sont-elles cassées ? Y a-t-il des lacunes dans les pièces?
(2) Soyez prudent lors du dépannage et résolvez tous les problèmes avant utilisation.

1. Les procédures non spécifiées dans ce manuel doivent être effectuées par personnel qualifié.

2. Il s'agit d'un accessoire du palan électrique. Il est interdit de transporter des personnes sur le palan électrique ou sur ce bras de support

Lisez et suivez les instructions pour une utilisation en toute sécurité. Conservez ce manuel pour référence.

2. Description du produit

Ce bras de support est fabriqué en acier durable avec une forte capacité de charge.

La structure triangulaire stable le rend solide et fiable, et la durée de vie est

long. Fixé par la plaque d'acier épaisse et les boucles, il est fiable à l'usage.

Le bras de support peut pivoter à 180° et la flèche est flexible. Ce monte-charge de garage

Le bras est facile à installer et parfait pour les ateliers, les garages, les centres commerciaux, les quais et autres scènes de levage de marchandises connexes.

3. Paramètre du produit

1. Nom : Bras de support de palan électrique
2. Modèle : DHZJ-300/600KG
3. Charge max.: 600 kg (bras de 700 mm); 300 kg (bras de 1 100 mm)
4. Matériau : acier

5. Rotation : 180^

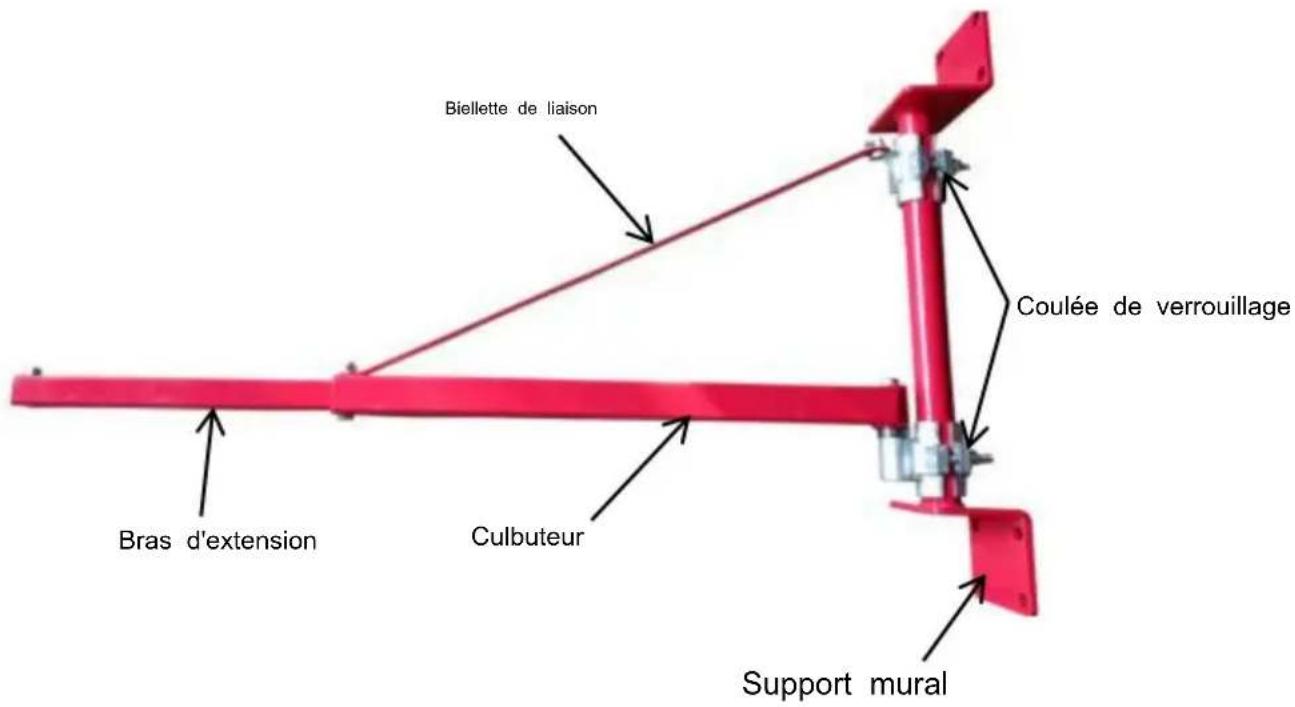

6. Liste des pièces

Non.	Image	Nom	Quantité
1		Support mural	1
2		Culbuteur	1
3		Bras d'extension	1
4		Biellette de liaison	1
5		Moulage de verrouillage 1	1
6		Moulage de verrouillage 2	2
7		Moulage de verrouillage 3	1
8		Grande rondelle	1
9		Palier	1
10		Boulons (M12x70mm)	5
11		Boulons (M12x30mm)	1
12		Goupille fendue	2
13		Manuel d'utilisation	1

5. Étapes d'installation

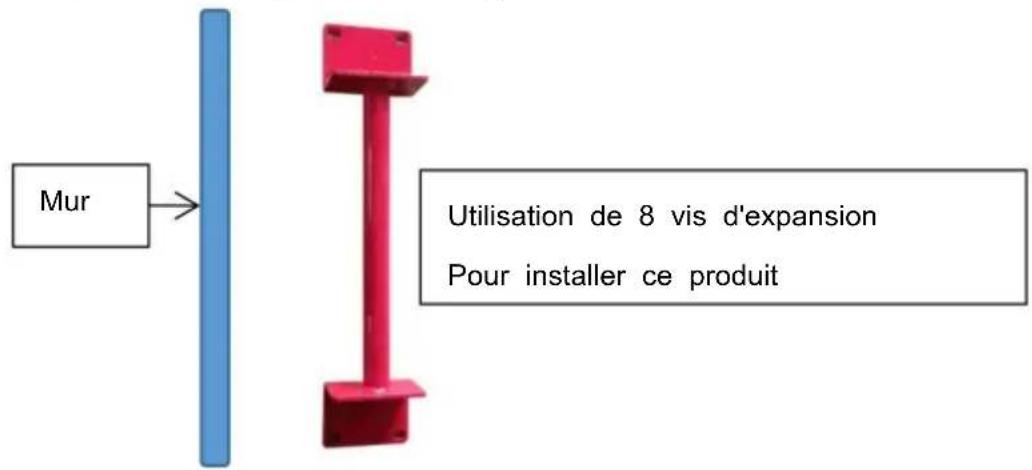

Étape 1 - Installez le support mural sur le mur et fixez-le avec les vis d'expansion

appropriées. Utilisez les bons outils pour vous assurer que le bras de support est fermement serré.

Veuillez noter que les vis d'expansion ne sont pas incluses dans l'emballage et doivent être achetées séparément par le client.

Attention : le mur doit répondre aux exigences de charge !

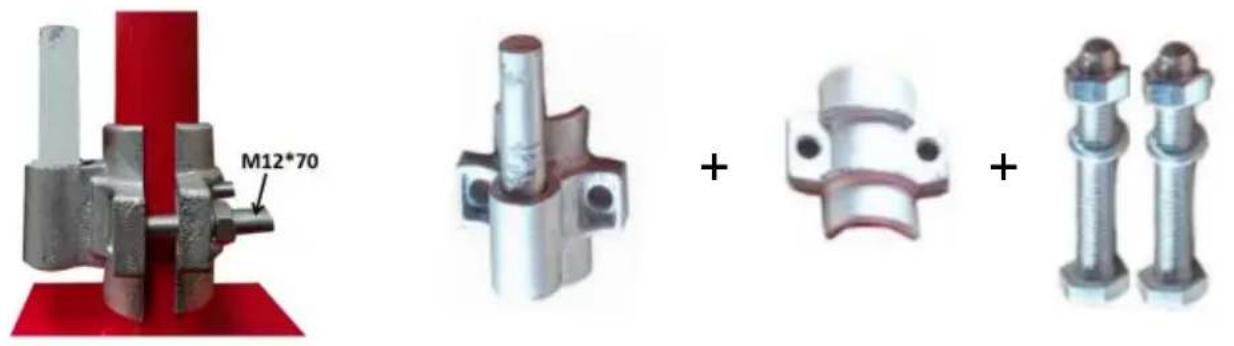

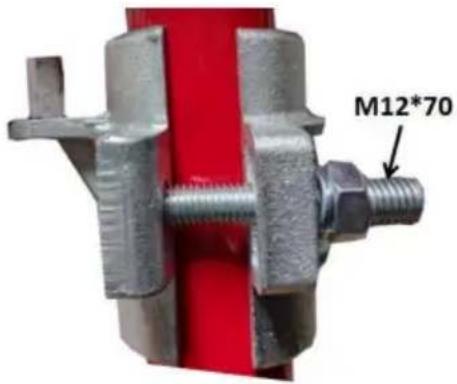

Étape 2 - Installez le « moulage de verrouillage ».

1. Installez le moulage de verrouillage inférieur.

1. Installez le moulage de verrouillage supérieur.

REMARQUE : Ne serrez pas les boulons tant que toutes les pièces ne sont pas installées.

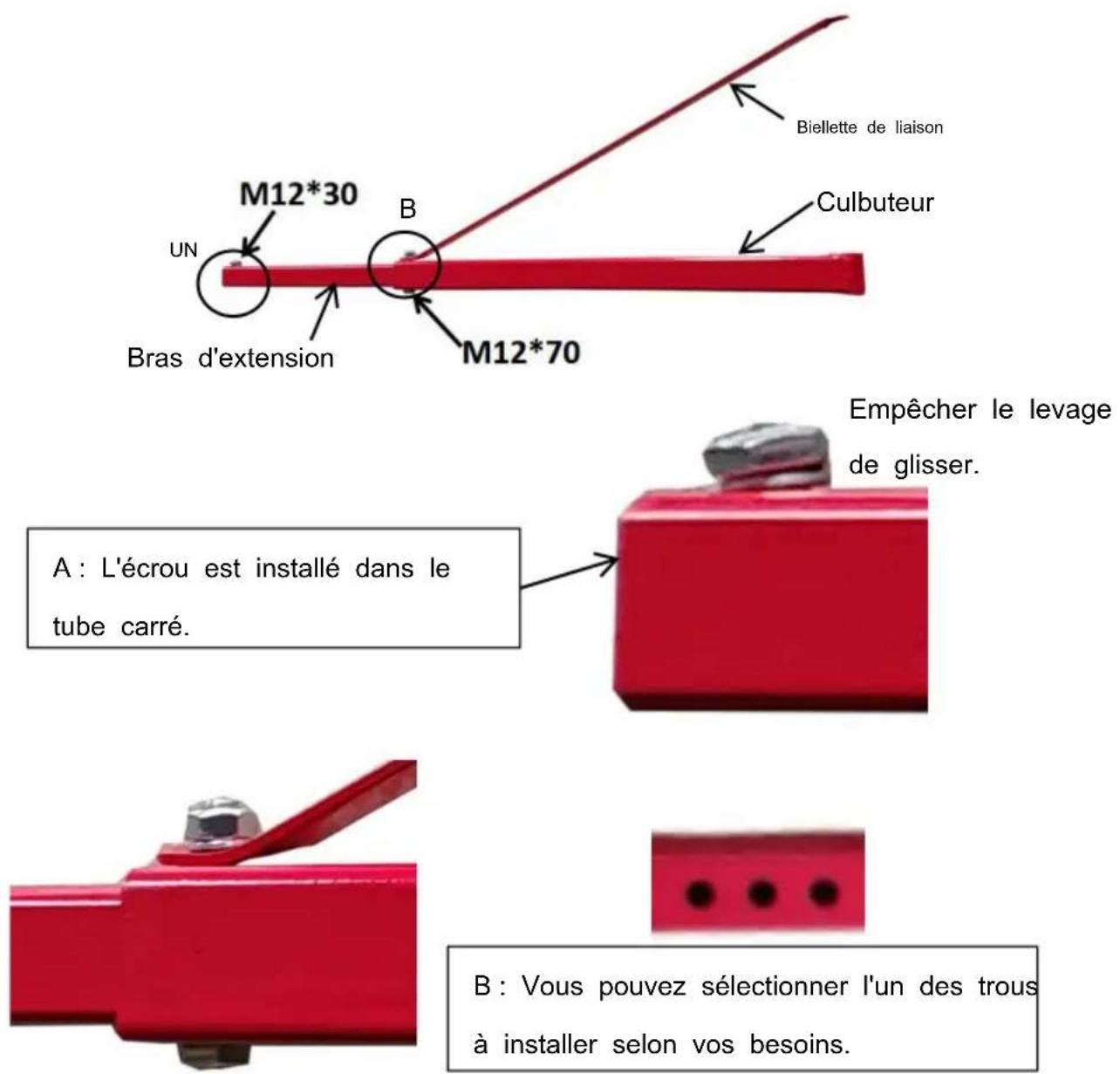

Étape 3 - Installez le « culbuteur + bras d'extension + tige de liaison ». Assurez-vous que les boulons et les écrous sont bien serrés.

B : Vous pouvez sélectionner l'un des trous à installer selon vos besoins.

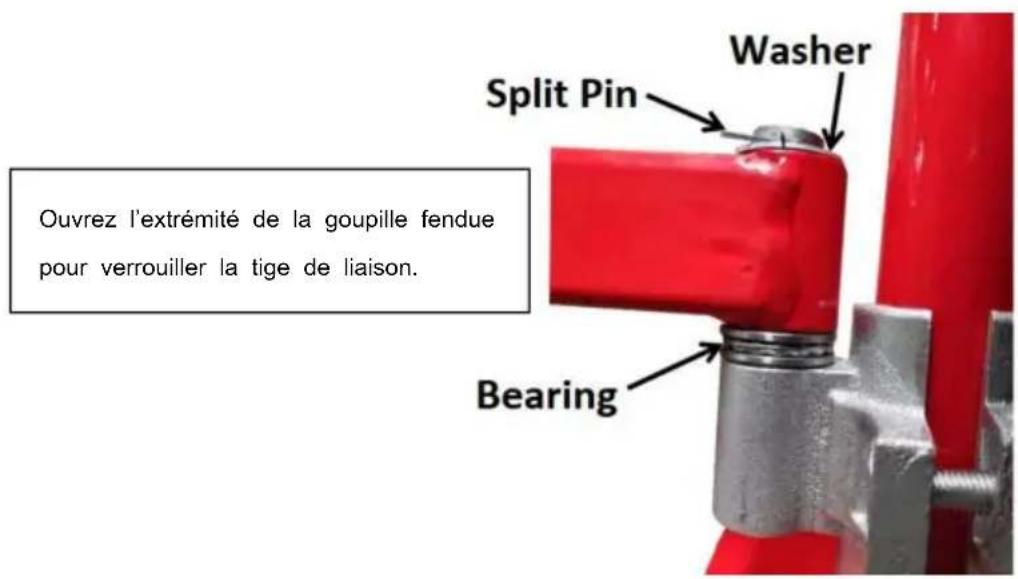

Étape 4 - Placez la grande rondelle dans l'arbre et insérez le culbuteur dans la goupille de verrouillage inférieure, puis installez la grande rondelle et la goupille fendue. Après avoir installé la goupille fendue, assurez-vous d'ouvrir l'extrémité de la goupille pour confirmer que la goupille fendue ne peut pas tomber du trou de la goupille de verrouillage.

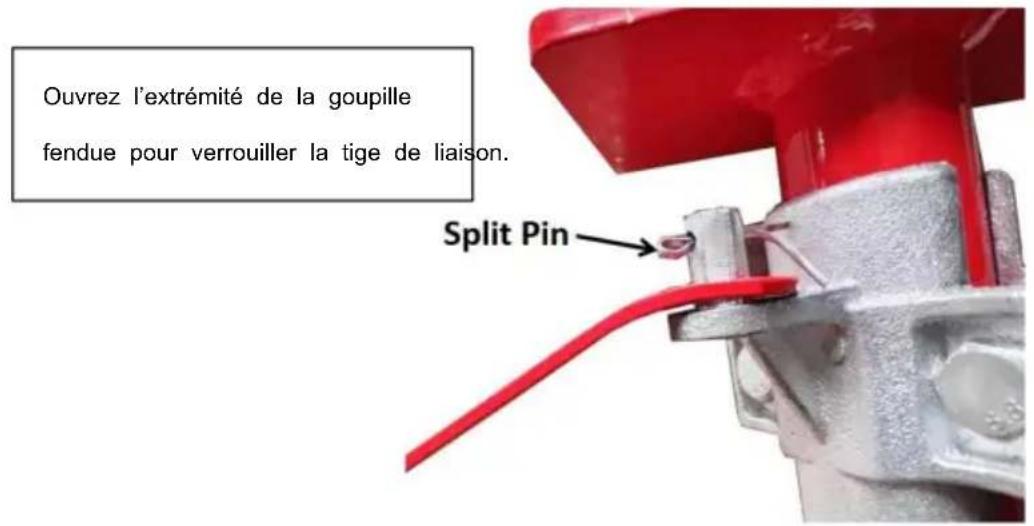

Étape 5 - Insérez le maillon dans la goupille du moulage de verrouillage supérieur, puis installez la goupille fendue.

Après avoir installé la goupille fendue, assurez-vous d'ouvrir l'extrémité de la goupille pour confirmer que la goupille fendue ne peut pas tomber du trou de la goupille de verrouillage.

Étape 6 - Après un réglage approprié, verrouillez tous les boulons et essayez de tourner.

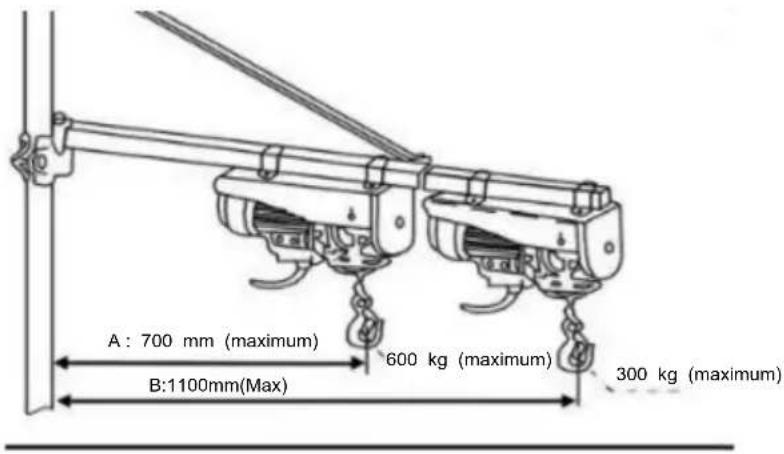

Étape 7 – Installation du palan électrique. Reportez-vous au schéma ci-dessous pour choisir l'emplacement et le palan électrique appropriés pour l'installation.

Emplacement A : Capacité de charge : Max 600 kg, Bras : Max 700 mm ; Convient pour palan électrique de 2200 lb

Emplacement B : Capacité de charge : Max 300 kg, Bras : Max 1100m ; Convient aux palans électriques de 440 à 1 800 lb

6. Guide d'utilisation

1. Déballez et vérifiez qu'il n'y a pas eu de dommages dus au transport.
2. Veuillez suivre les instructions pour limiter la capacité de levage. Plus la
   la flèche indique que plus la capacité de levage est faible.
3. Assurez-vous d'utiliser la tige Fix sur une surface stable et assurez-vous de la stabilité pendant le fonctionnement.

7. Entretien

1. Après utilisation, nettoyez le bras avec un chiffon sec pour éliminer la poussière et les impuretés.
2. Vérifiez les vis et les connexions pour vous assurer qu'elles sont bien serrées.
3. Appliquez régulièrement un inhibiteur de rouille pour prolonger sa durée de vie.
