Tipo di prodotto	Braccio di supporto per paranco elettrico
Marca	Vevor
Modello	DHZJ-300/600KG
Carico massimo	600 kg (braccio da 700 mm) ; 300 kg (braccio da 1100 mm)
Lunghezza del braccio	700 mm o 1100 mm a seconda della posizione
Rotazione	180°
Materiale	Acciaio
Funzione principale	Supporto pivotante per paranco elettrico, che consente di spostare i carichi su un arco di 180°
Installazione	Fissaggio a parete con viti di espansione (non fornite) ; richiede una parete solida
Contenuto della confezione	Supporto a parete, bilanciere, braccio di estensione, biella di collegamento, stampi di bloccaggio, rondelle, cuscinetto, bulloni, spinotti, manuale
Manutenzione	Pulire con un panno asciutto dopo l'uso ; controllare viti e connessioni ; applicare regolarmente un inibitore di ruggine
Sicurezza	Verificare le condizioni generali prima di ogni utilizzo ; non stare sotto il carico ; divieto di trasporto di persone
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support

Domande frequenti - DHZJ-300/600KG Vevor

Qual è il carico massimo di questo braccio di supporto?

Il carico massimo è di 600 kg quando il braccio è regolato su una lunghezza di 700 mm, e di 300 kg per una lunghezza di 1100 mm.

Come installare il braccio di supporto sulla parete?

Fissare prima il supporto a parete con 8 viti di espansione adatte (non fornite). Assicurarsi che la parete sia solida e in grado di sostenere il carico. Seguire i passaggi del manuale per assemblare i pezzi nell'ordine.

Il braccio di supporto può ruotare?

Sì, il bilanciere consente una rotazione di 180°, offrendo una vasta gamma di lavoro e una buona flessibilità.

Quali paranchi elettrici sono compatibili?

Per il foro A (braccio 700 mm), adatto per paranchi da 2200 lb (circa 1000 kg). Per il foro B (braccio 1100 mm), adatto per paranchi da 440 a 1800 lb (circa 200 a 800 kg).

Come manutenere il braccio di supporto?

Dopo ogni utilizzo, pulirlo con un panno asciutto. Controllare regolarmente bulloni e connessioni. Applicare un inibitore di ruggine per prolungarne la durata.

Posso usare questo braccio per sollevare persone?

No, è severamente vietato trasportare persone sul paranco o su questo braccio di supporto. È progettato solo per il sollevamento di merci.

Le viti di espansione sono fornite?

No, le viti di espansione non sono incluse nella confezione. È necessario acquistarle separatamente in base alla natura della parete.

Quali sono le importanti istruzioni di sicurezza?

Prima di ogni utilizzo, verificare le condizioni generali (cavi, saldature, parti). Non stare nel raggio di rotazione durante il funzionamento. Se l'utensile è danneggiato, non usarlo.

Il braccio di supporto è facile da installare?

Sì, l'installazione è semplice se si seguono i 7 passaggi dettagliati del manuale. Richiede strumenti di base e una parete solida.

Dove posso trovare l'assistenza tecnica?

L'assistenza tecnica e il certificato di garanzia sono disponibili sul sito www.vevor.com/support.

MANUALE UTENTE DHZJ-300/600KG Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

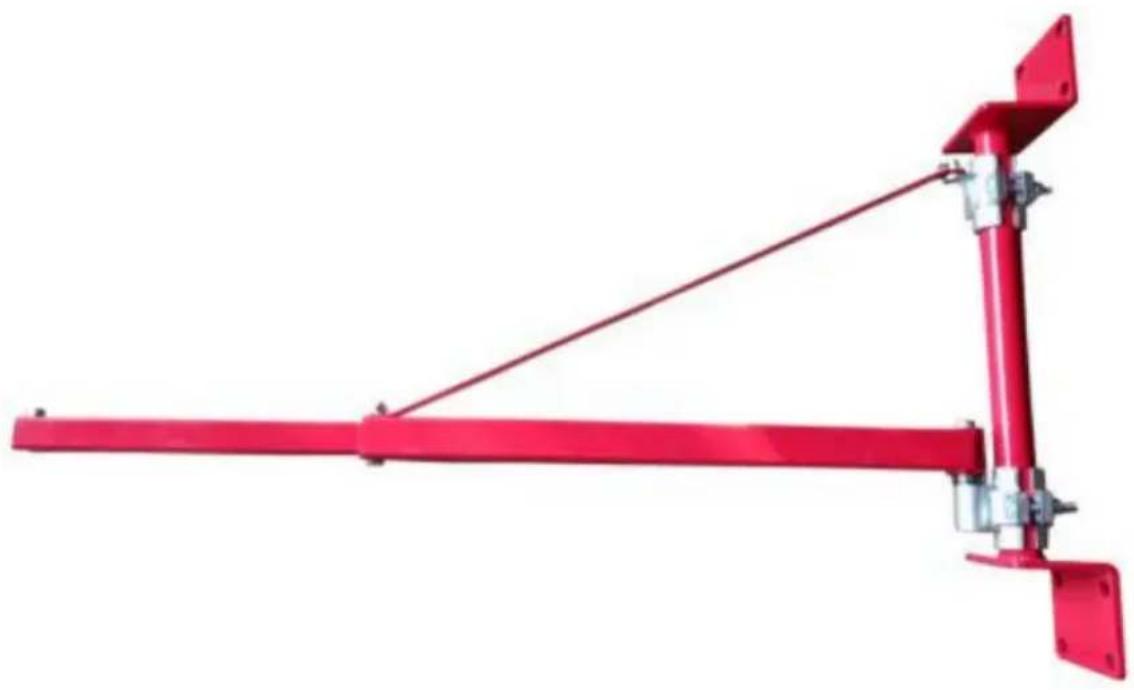

BRACCIO DI SUPPORTO PER PARANCO ELETTRICO

Modello: DHZJ-300/600KG

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

1. ATTENZIONE!

Si prega di leggere attentamente queste informazioni prima di utilizzare il prodotto per garantire la tua sicurezza.

1. Il braccio è composto da una fibbia stabile e da una staffa di fondazione, caratterizzata da un elevata capacità portante di 600 kg.
2. Il bilanciere può ruotare di 180 gradi, consentendo al braccio di funzionare in modo più flessibile con un ampio intervallo operativo ed elevata efficienza lavorativa.
3. Quando il prodotto è in funzione o in rotazione, non è consentito a nessuno di sostare entro il raggio di rotazione di questo prodotto per evitare lesioni.
4. Il braccio oscillante del paranco vanta una tecnologia di fusione integrata ed è solido nel materiale. Ed è durevole e non facile da deformare.
5. L'asta Fix può essere fissata direttamente sulla parete. Grazie alla stabilità della staffa triangolare e piastra in acciaio ispessita, è stabile per un'efficienza operazione.
6. Non utilizzare l'utensile se è danneggiato per evitare gravi danni. guasto dell'utensile.

(1) Controllare le condizioni generali del prodotto prima di ogni utilizzo. Sono i fili sono danneggiati? Le saldature sono rotte? Ci sono lacune in le parti?

(2) Prestare attenzione durante la risoluzione dei problemi e risolvere tutti i problemi prima dell'uso.

1. Le procedure non specificate nel presente manuale devono essere eseguite da personale qualificato.
2. Questo è un accessorio del paranco elettrico. È vietato trasportare persone sul paranco elettrico o su questo braccio di supporto

Leggere e seguire le istruzioni per operazioni sicure. Conservare questo manuale per riferimento.

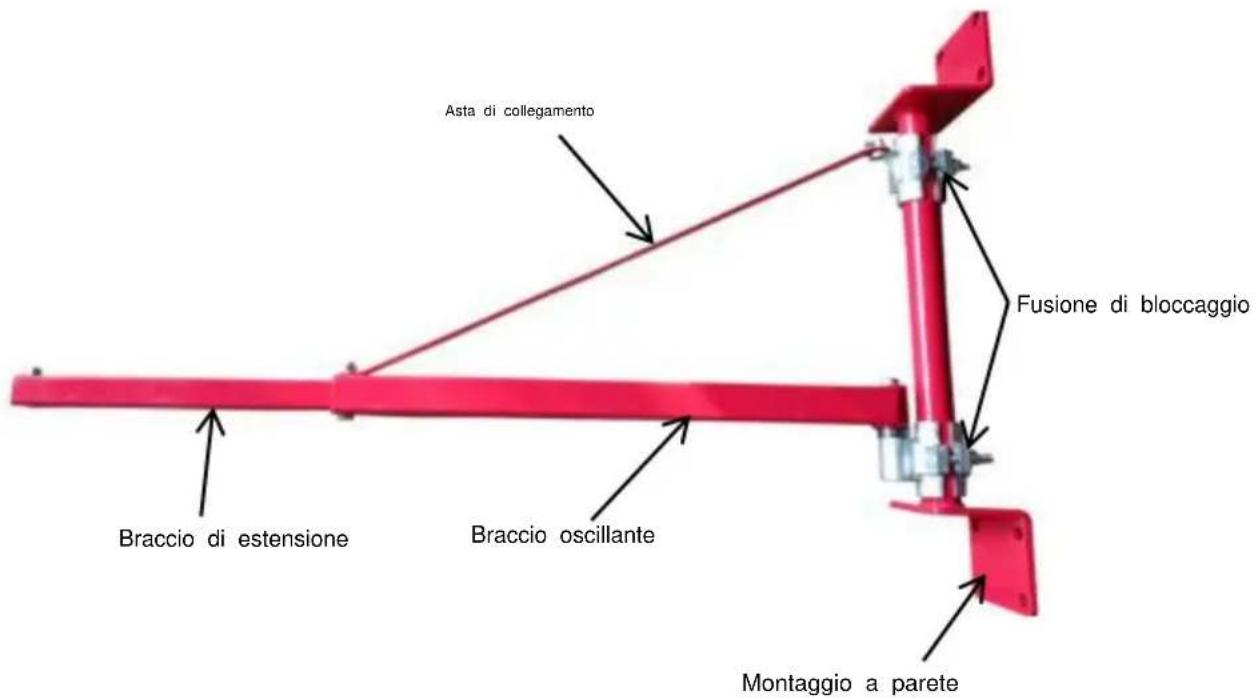

2. Descrizione del prodotto

Questo braccio di supporto è realizzato in acciaio resistente con un'elevata capacità di carico La struttura triangolare stabile lo rende solido e affidabile e la durata è lungo. Fissato dalla spessa piastra in acciaio e dalle fibbie, è affidabile nell'uso.

Il braccio di supporto può ruotare di 180° e il braccio è flessibile. Questo paranco da garage Il braccio è facile da installare ed è perfetto per officine, garage, centri commerciali, banchine e altri luoghi in cui si sollevano merci.

3. Parametro del prodotto

1. Nome: braccio di supporto per paranco elettrico
2. Modello: DHZJ-300/600KG
3. Carico massimo: 600 kg (braccio da 700 mm); 300 kg (braccio da 1100 mm)
4. Materiale: acciaio

5. Rotazione: 180^

6. Elenco delle parti

NO.	Immagine	Nome	Quantità
1		Montaggio a parete	1
2		Braccio oscillante	1
3		Braccio di estensione	1
4		Asta di collegamento	1
5		Fusione di bloccaggio 1	1
6		Fusione di bloccaggio 2	2
7		Fusione di bloccaggio 3	1
8		Grande lavatrice	1
9		Cuscinetto	1
10		Bulloni (M12x70mm)	5
11		Bulloni (M12x30mm)	1
12		Perno diviso	2
13		Manuale d'uso	1

5. Fasi di installazione

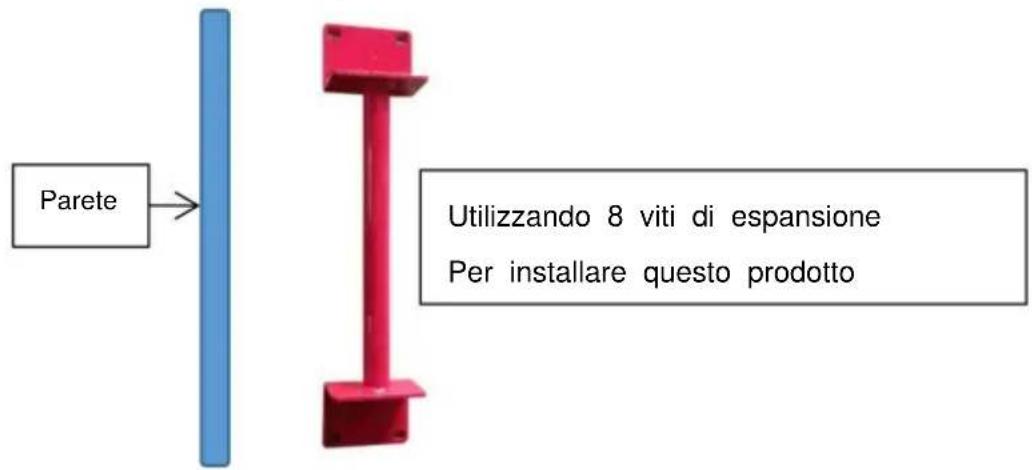

Fase 1: installare il supporto a parete sulla parete e fissarlo con le viti di espansione

appropriate. Utilizzare gli strumenti giusti per assicurarsi che il braccio di supporto sia saldamente serrato. Si prega di notare che le viti di espansione non sono incluse nella confezione e devono essere acquistate separatamente dal cliente.

Attenzione: la parete deve soddisfare i requisiti di carico!

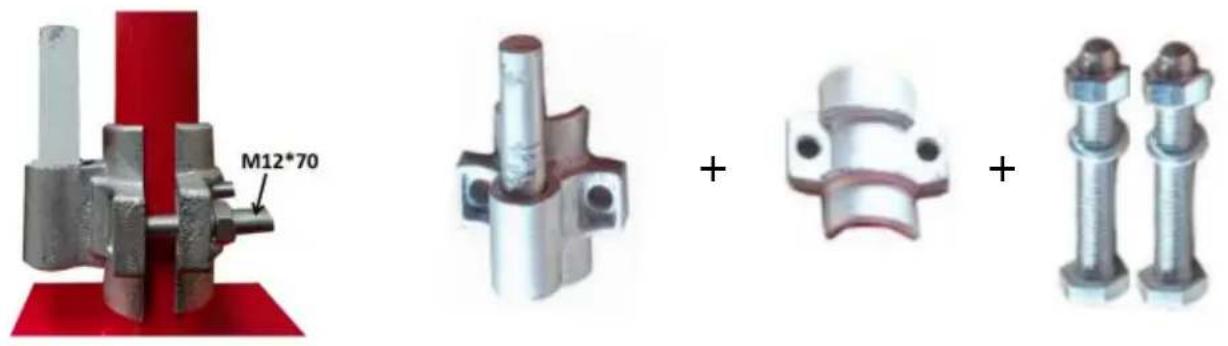

Fase 2: installare il "casting di bloccaggio".

1. Installare il fondello di bloccaggio.

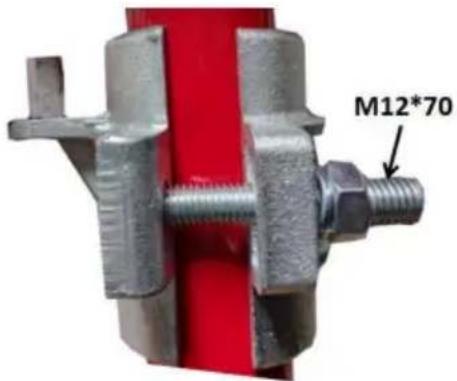

1. Installare il pezzo di bloccaggio superiore.

NOTA: non serrare i bulloni finché non saranno installate tutte le parti.

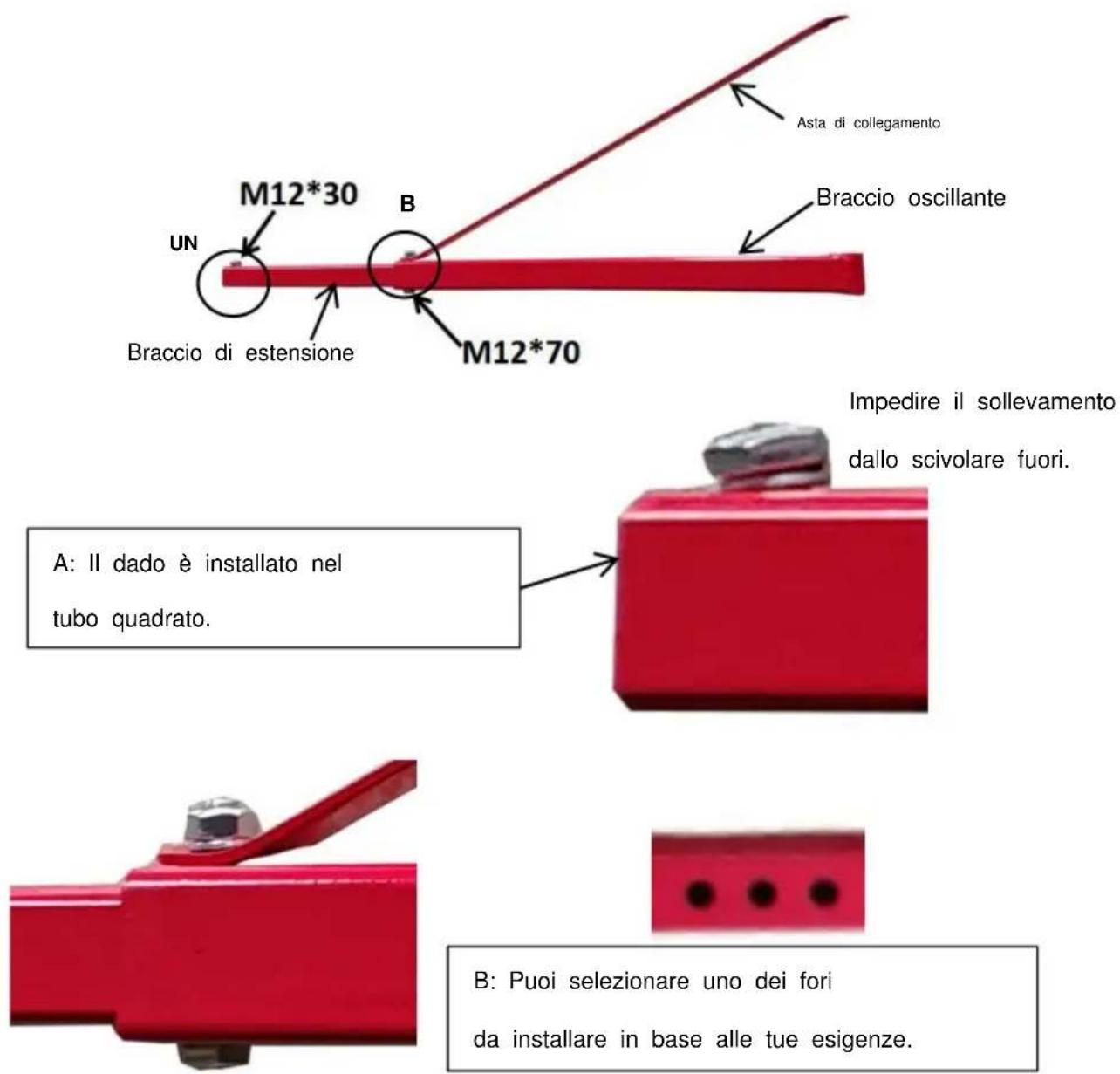

Fase 3: installare il “bilanciere + braccio di estensione+asta di collegamento”. Assicurarsi che i bulloni e i dadi siano serrati.

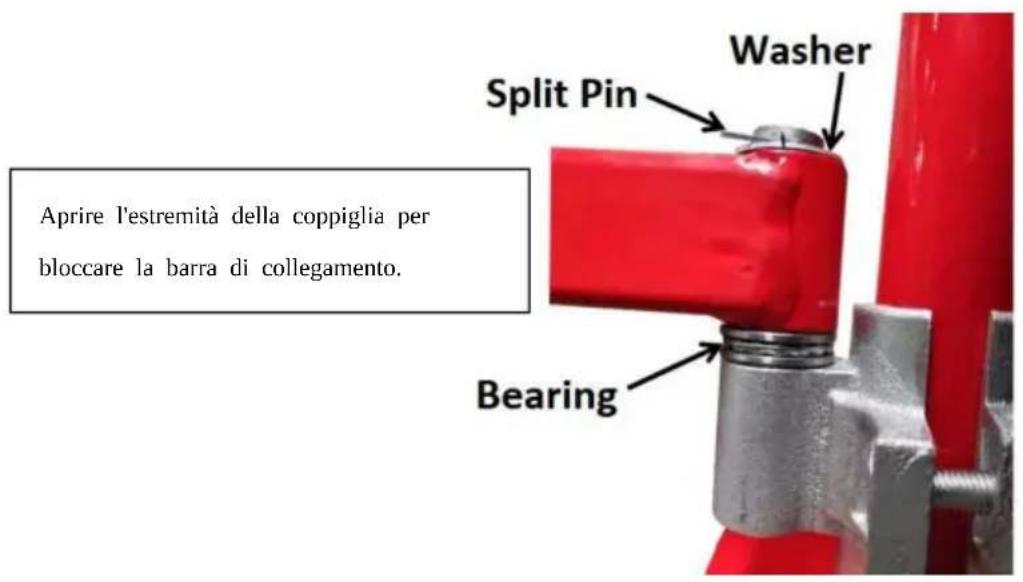

Fase 4: inserire la rondella grande nell'albero e inserire il bilanciere nel perno di bloccaggio inferiore, quindi installare la rondella grande e la coppiglia. Dopo aver installato la coppiglia, assicurarsi di aprire l'estremità del perno per confermare che la coppiglia non possa cadere dal foro del perno di bloccaggio.

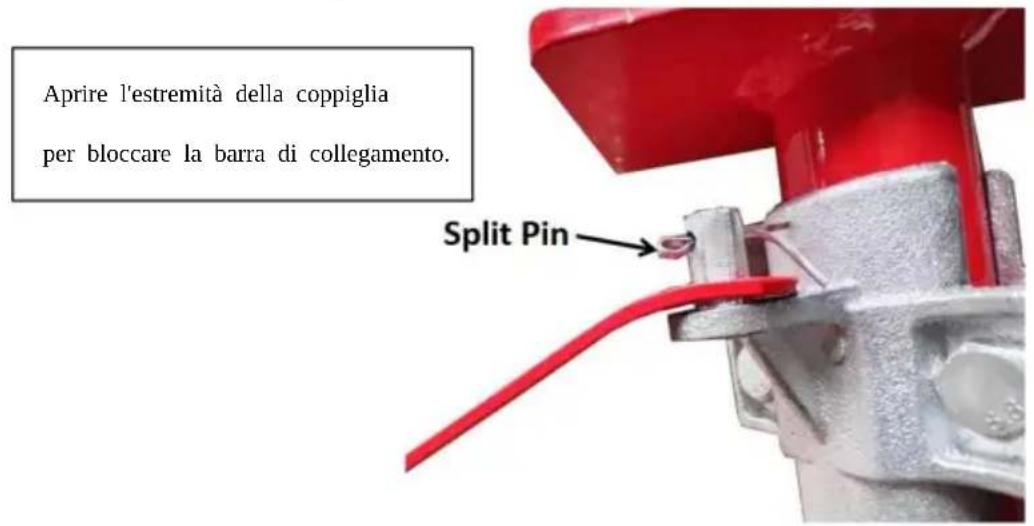

Fase 5: inserire il collegamento nel perno sul pezzo di bloccaggio superiore, quindi installare il perno diviso. Dopo aver installato il perno diviso, assicurarsi di aprire l'estremità del perno per confermare che il perno diviso non possa cadere dal foro del perno di bloccaggio.

Fase 6 - Dopo la corretta regolazione, bloccare tutti i bulloni e provare a girare.

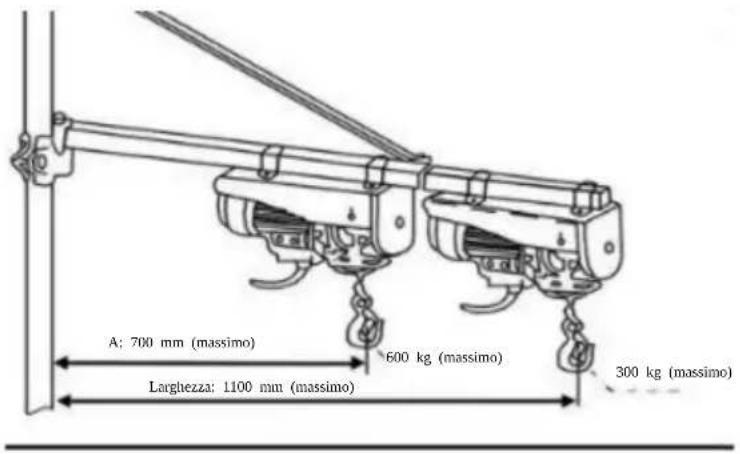

Fase 7 - Installare il paranco elettrico. Fare riferimento allo schema seguente per scegliere la posizione appropriata e il paranco elettrico per l'installazione.

Posizione A: Capacità di carico: Max600kg,

Braccio: Max 700mm;

Adatto per paranco elettrico da 2200 libbre

Posizione B: Capacità di carico: Max300kg,

Braccio: Max 1100m;

Adatto per paranchi elettrici da 440 libbre a 1800 libbre

6. Guida all'uso

1. Disimballare e controllare eventuali danni causati dal trasporto.
2. Si prega di seguire le istruzioni per limitare la capacità di sollevamento. Quanto più lontano è il La freccia indica che la capacità di sollevamento è minore.
3. Assicurarsi di utilizzare l'asta Fix su una superficie stabile e garantire la stabilità durante il funzionamento.

7. Manutenzione

1. Dopo l'uso, pulire il braccio con un panno asciutto per rimuovere polvere e impurità.
2. Controllare le viti e i collegamenti per assicurarsi che siano ben serrati.
3. Applicare regolarmente un inibitore della ruggine per prolungarne la durata.
