GEBRUIKSAANWIJZING DHZJ-300/600KG Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCHE HIJS ONDERSTEUNINGSARM

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

1. VAARSCHUWING!

Lees deze informatie zorgvuldig door voordat u het product gebruikt om er zeker van te zijn dat uw veiligheid.

1. De arm bestaat uit een stabiele gesp en een funderingsbeugel, met een sterk draagvermogen van 600 kg.
2. De tuimelaar kan 180 graden draaien, waardoor de giek kan worden bediend flexibeler met een groot werkbereik en een hoge werkefficiëntie.

3. Wanneer het product werkt of draait, mag niemand erbij staan binnen de rotatieradius van dit product om letsel te voorkomen.

4. De hefarm is voorzien van geïntegreerde giettechnologie en is solide in het materiaal. En het is duurzaam en niet gemakkelijk te vervormen.

5. De Fix rod kan direct aan de muur worden bevestigd. Door de stabiliteit van de driehoekige beugel en de verdikte stalen plaat, het is stabiel voor efficiënte operatie.

6. Gebruik het gereedschap niet als het beschadigd is, om ernstige schade te voorkomen. gereedschapsstoring.

(1) Controleer de algemene staat van het product vóór elk gebruik. de draden beschadigd? Zijn de lassen gebroken? Zijn er gaten in de onderdelen?

(2) Wees voorzichtig bij het oplossen van problemen en los alle problemen op voor gebruik.

1. Procedures die niet in deze handleiding worden gespecificeerd, moeten worden uitgevoerd door gekwalificeerd personeel.

2. Dit is een accessoire van de elektrische takel. Het is verboden om mensen te vervoeren op de elektrische takel of op deze draagarm

Lees en volg de instructies voor veilige handelingen. Bewaar deze handleiding voor referentie.

2. Productbeschrijving

Deze steunarm is gemaakt van duurzaam staal met een hoog draagvermogen.

De stabiele driehoekige structuur maakt het stevig en betrouwbaar, en de levensduur is lang. Vastgezet door de dikke stalen plaat en gespen, is het betrouwbaar in gebruik.

De steunarm kan 180° draaien en de giek is flexibel. Deze garagelift

De arm is eenvoudig te installeren en ideaal voor werkplaatsen, garages, winkelcentra, dokken en andere locaties waar goederen moeten worden opgetild.

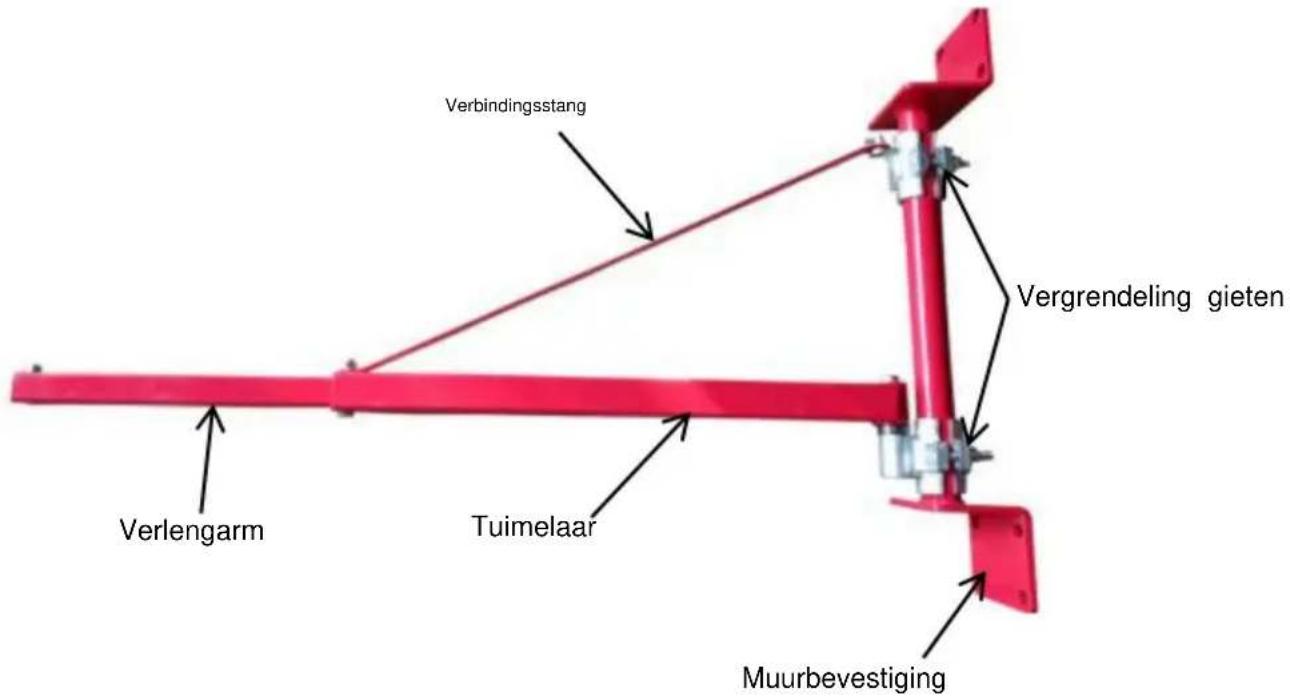

Verbindingsstang Vergrendeling gieten Verlengarm Tuimelaar Muurbevestiging

3. Productparameter

1. Naam: Elektrische hijsondersteuningsarm
2. Model: DHZJ-300/600KG
3. Maximale belasting: 600 kg (700 mm arm); 300 kg (1100 mm arm)
4. Materiaal: staal

5. Rotatie: 180^

6. Onderdelenlijst

Nee.	Afbeelding	Naam	Hoeweilheid
1		Muurbevestiging	1
2		Tuimelaar	1
3		Verlengarm	1
4		Verbindingsstang	1
5		Vergrendeling Gieten 1	1
6		Vergrendeling Casting 2	2
7		Vergrendeling Casting 3	1
8		Grote wasmachine	1
9		Handelswijze	1
10		Bouten (M12x70mm)	5
11		Bouten (M12x30mm)	1
12		Splitpen	2
13		Gebruiksaanwijzing	1

5. Installatiestappen

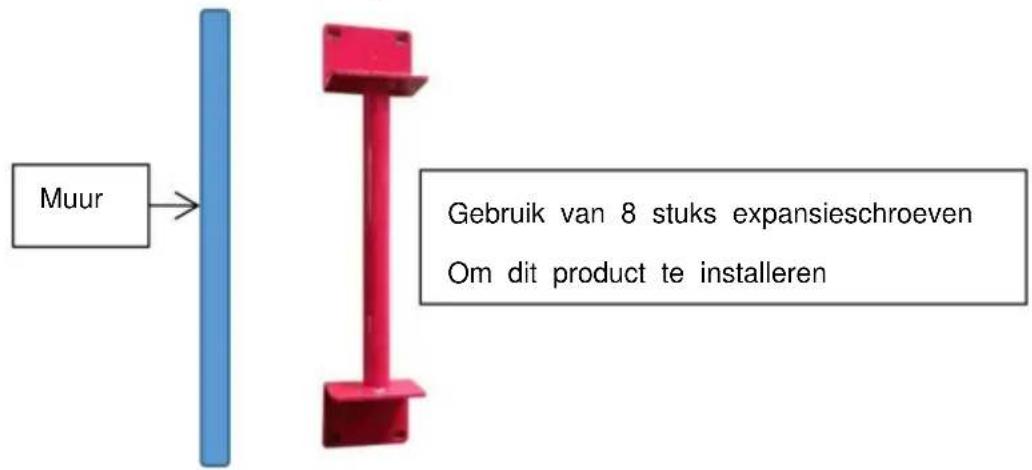

Stap 1 - Installeer de muurbevestiging op de muur en bevestig deze met de juiste

expansieschroeven. Gebruik het juiste gereedschap om ervoor te zorgen dat de steunarm stevig vastzit.

Houd er rekening mee dat expansieschroeven niet in het pakket zijn inbegrepen en door de klant apart moeten worden aangeschaft.

Let op: De wand moet voldoen aan de belastingseisen!

Muur Gebruik van 8 stuks expansieschroeven Om dit product te installeren

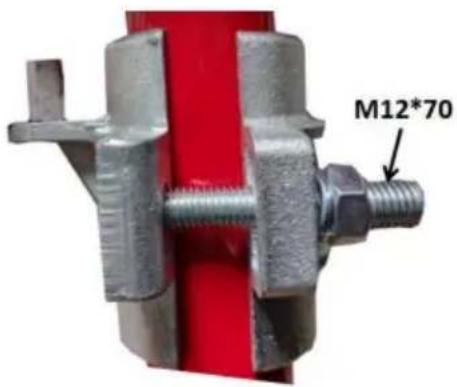

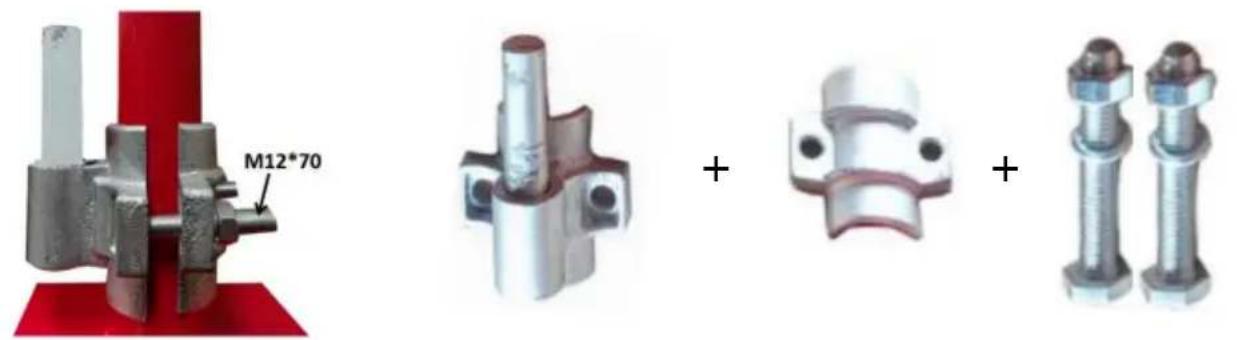

Stap 2 - Installeer de "vergrendelingsbehuizing".

1. Plaats de onderste vergrendelingsbehuizing.

1. Plaats de bovenste vergrendelingsbehuizing.

M12*70

LET OP: Draai de bouten pas vast als alle onderdelen zijn gemonteerd.

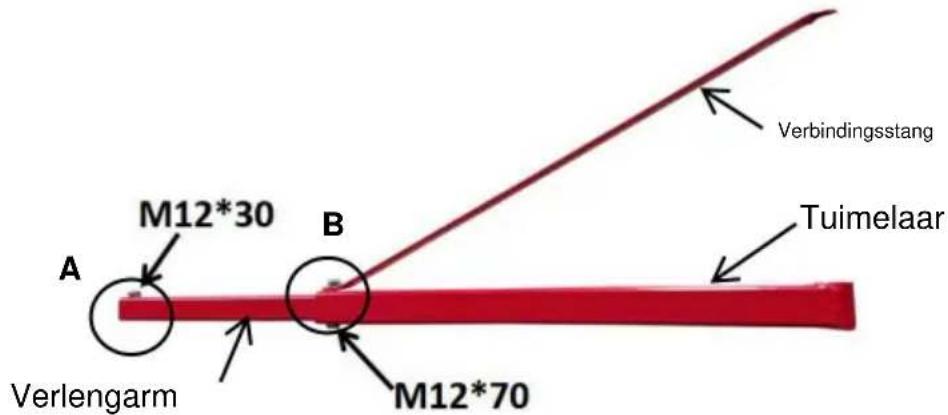

Stap 3 - Installeer de "tuimelaar + verlengarm + verbindingsstang". Zorg ervoor dat de bouten en moeren goed vast zitten.

Verlengarm M12*30 B M12*70 Verbindingsstang Tuimelaar

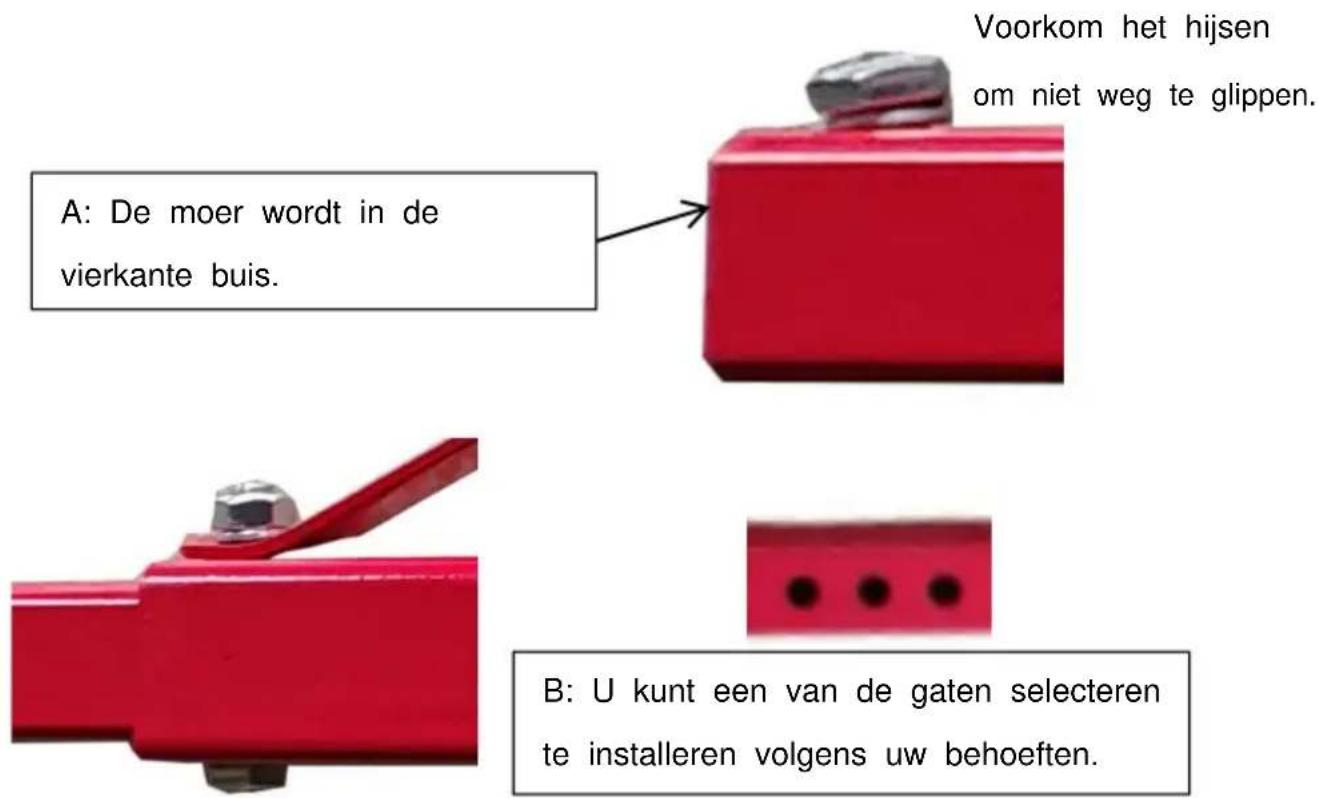

A: De moer wordt in de vierkante buis. B: U kunt een van de gaten selecteren te installeren volgens uw behoeften. Voorkom het hijsen om niet weg te glippen.

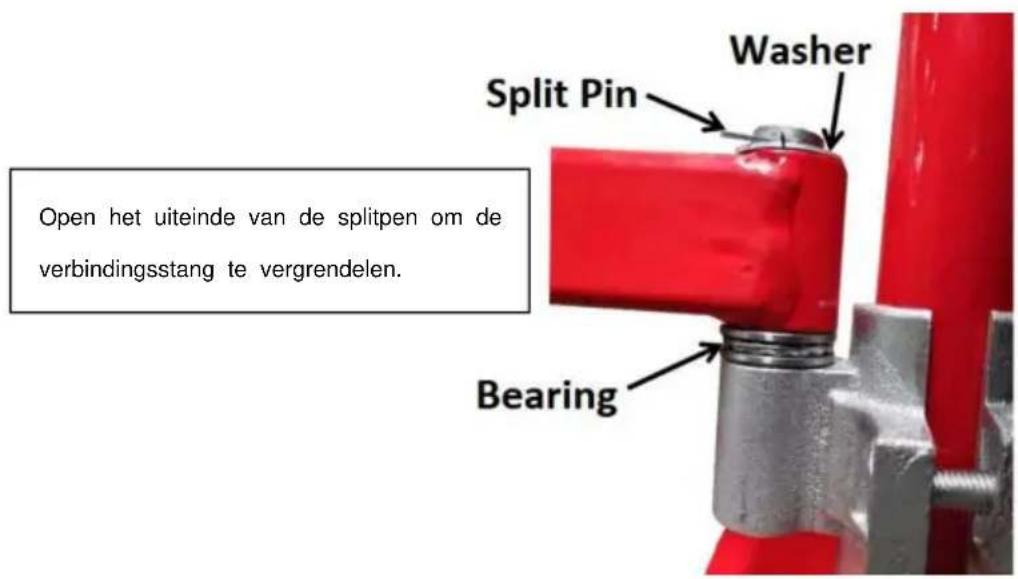

Stap 4 - Plaats de grote ring in de as en steek de tuimelaar in de onderste borgpen, installeer vervolgens de grote ring en splitpen. Zorg ervoor dat u na het installeren van de splitpen het uiteinde van de pen opent om te bevestigen dat de splitpen niet uit het gat van de borgpen kan vallen.

Open het uiteinde van de splitpen om de verbindingstang te vergrendelen. Split Pin Washer Bearing

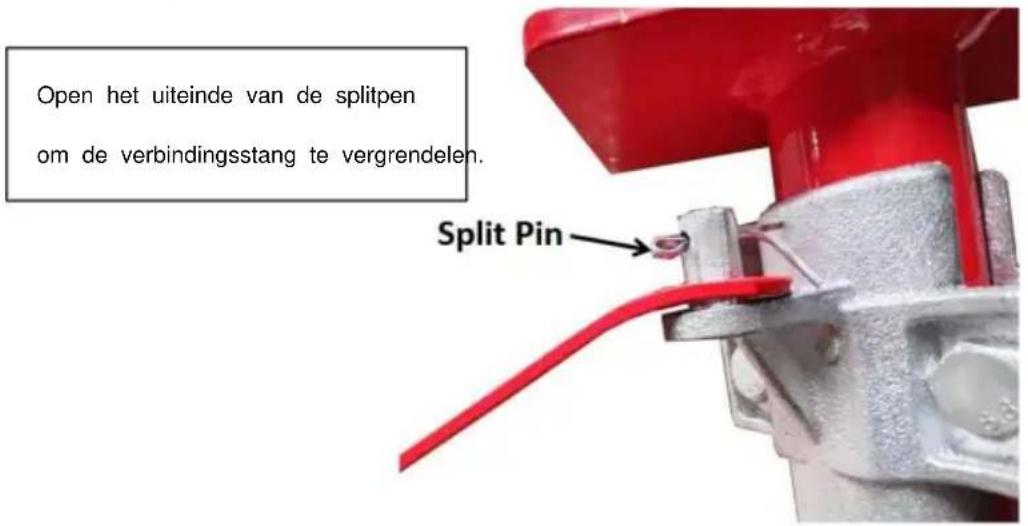

Stap 5 - Plaats de link in de pen op de bovenste vergrendelingsbehuizing en installeer vervolgens de splitpen. Zorg

ervoor dat u na het installeren van de splitpen het uiteinde van de pen opent om te bevestigen dat de splitpen niet uit het gat van de vergrendelingspen kan vallen.

Open het uiteinde van de splitpen om de verbindingsstang te vergrendelen. Split Pin

Stap 6 - Nadat u de bouten goed hebt afgesteld, draait u ze vast en probeert u ze te draaien.

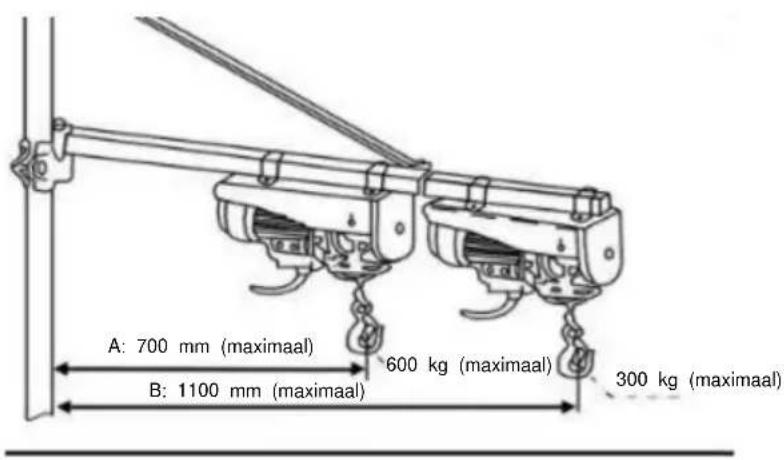

Stap 7 - Installeer de elektrische takel. Raadpleeg het onderstaande diagram om de juiste locatie en elektrische takel voor installatie te kiezen.

A: 700 mm (maximaal) B: 1100 mm (maximaal) 600 kg (maximaal) 300 kg (maximaal)

Locatie A: Laadvermogen: Max600kg, Arm: Maximaal 700mm; Geschikt voor elektrische takel van 2200 lbs

Locatie B: Laadvermogen: Max300kg, Arm: Max 1100m; Geschikt voor elektrische takel van 440 lbs-1800 lbs

6. Gebruiksaanwijzing

1. Pak het product uit en controleer het op eventuele transportschade.
2. Volg de instructies om de hefcapaciteit te beperken. Hoe verder de
   Hoe hoger de pijl, hoe lager het hefvermogen.
3. Zorg ervoor dat u de Fix-stang op een stabiel oppervlak gebruikt en zorg voor stabiliteit tijdens de werking.

7. Onderhoud

1. Maak de arm na gebruik schoon met een droge doek om stof en vuil te verwijderen.
2. Controleer of de schroeven en verbindingen goed vastzitten.
3. Breng regelmatig een roestwerend middel aan om de levensduur te verlengen.

Gemaakt in China
