BEDIENUNGSANLEITUNG DHZJ-300/600KG Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Stützarm für Elektrohebezeug

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Stützarm für Elektrohebezeug

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

1. ⚠️WARNUNG!

Bitte lesen Sie diese Informationen vor der Verwendung des Produkts sorgfältig durch, um sicherzustellen, Ihre Sicherheit.

1. Der Arm besteht aus einer stabilen Schnalle und einer Grundhalterung mit einem starke Tragkraft von 600 kg.
2. Der Kipphebel kann um 180 Grad gedreht werden, so dass der Ausleger flexibler mit großem Betriebsbereich und hoher Arbeitseffizienz.
3. Wenn das Produkt arbeitet oder rotiert, darf niemand stehen innerhalb des Rotationsradius dieses Produkts, um Verletzungen zu vermeiden.
4. Der Hubarm verfügt über eine integrierte Gusstechnologie und ist solide im Material. Und es ist langlebig und verformt sich nicht leicht.
5. Die Fix-Stange kann direkt an der Wand befestigt werden. Durch die Stabilität der Dreieckhalterung und die verdickte Stahlplatte, es ist stabil für effiziente Betrieb.
6. Benutzen Sie das Gerät nicht, wenn es beschädigt ist, um schwere Schäden durch Werkzeugfehler.

(1) Überprüfen Sie vor jedem Gebrauch den Gesamtzustand des Produkts. Sind Sind die Gewinde beschädigt? Sind die Schweißnähte gebrochen? Gibt es Lücken in die Teile?

(2) Gehen Sie bei der Fehlerbehebung sorgfältig vor und lösen Sie alle Probleme vor Gebrauch.

1. Verfahren, die in diesem Handbuch nicht beschrieben sind, müssen durchgeführt werden von Fachpersonal durchgeführt werden.

2. Dies ist ein Zubehör des elektrischen Hebezeugs. Es ist verboten, Personen zu befördern am Elektrolift oder an diesem Tragarm

Lesen und befolgen Sie die Anweisungen für einen sicheren Betrieb. Bewahren Sie dieses Handbuch für Referenz.

2. Produktbeschreibung

Dieser Stützarm ist aus langlebigem Stahl mit hoher Tragfähigkeit gefertigt.

Die stabile Dreiecksstruktur macht es fest und zuverlässig, und die Lebensdauer ist lang. Durch die dicke Stahlplatte und Schnallen befestigt, ist es zuverlässig im Einsatz.

Der Tragarm ist um 180° drehbar und der Ausleger ist flexibel. Dieser Garagenaufzug Der Arm ist einfach zu installieren und perfekt für Werkstätten, Garagen, Einkaufszentren, Docks und andere Orte zum Heben von Gütern geeignet.

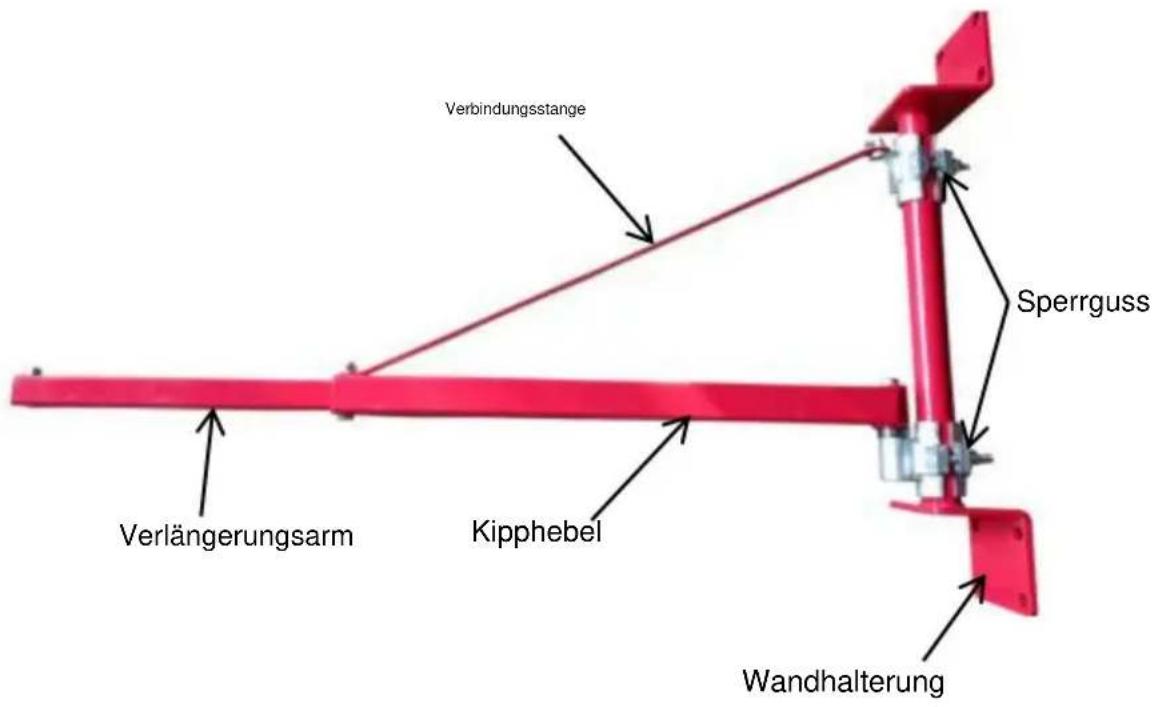

Verbindungsstange Sperrguss Verlängerungsarm Kipphebel Wandhalterung

3. Produktparameter

1. Name: Stützarm für elektrische Hebezeuge
2. Modell: DHZJ-300/600KG
3. Max. Belastung: 600 kg (700 mm Arm); 300 kg (1100 mm Arm)
4. Material: Stahl

5. Drehung: 180^

6. Stückliste

NEIN.	Bild	Name	Menge
1		Wandhalterung	1
2		Kipphebel	1
3		Verlängerungsarm	1
4		Verbindungsstange	1
5		Verschlussguss 1	1
6		Sperrguss 2	2
7		Verschlussguss 3	1
8		Große Unterlegscheibe	1
9	[XYZH]	Lager	1
10		Schrauben (M12 x 70 mm)	5
11		Schrauben (M12 x 30 mm)	1
12		Splintstift	2
13		Bedienungsanleitung	1

5. Installationsschritte

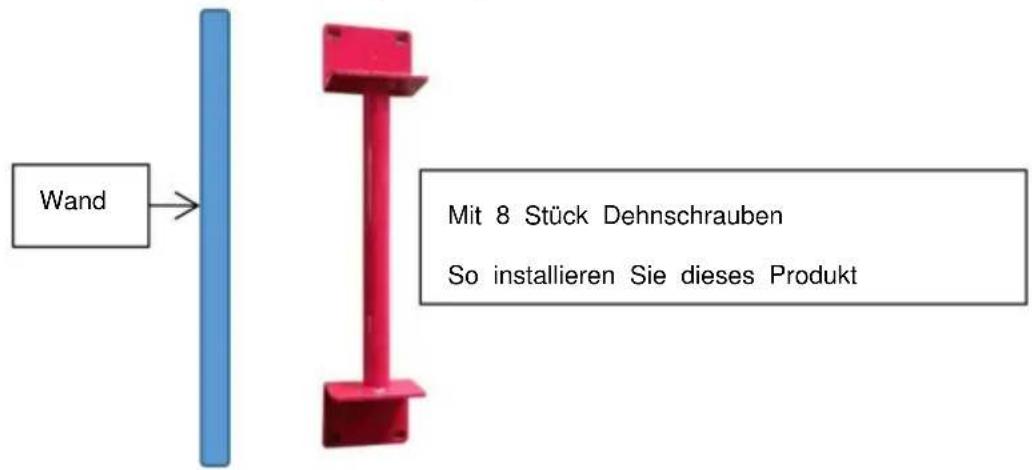

Schritt 1: Befestigen Sie die Wandhalterung an der Wand und befestigen Sie sie mit den

entsprechenden Dehnschrauben. Verwenden Sie die richtigen Werkzeuge, um sicherzustellen, dass der Stützarm fest angezogen ist. Bitte beachten Sie, dass Dehnschrauben nicht im Lieferumfang enthalten sind und vom Kunden separat erworben werden müssen.

Achtung: Die Wand muss den Belastungsanforderungen entsprechen!

Wand Mit 8 Stück Dehnschrauben So installieren Sie dieses Produkt

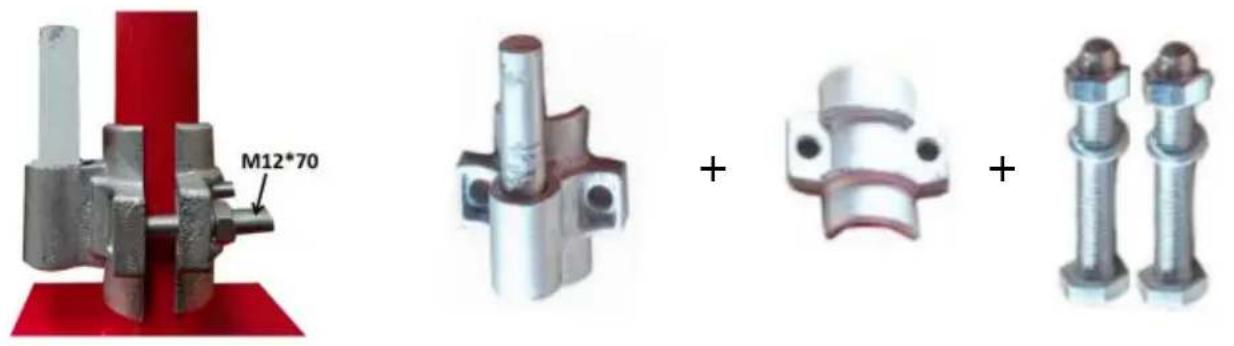

Schritt 2: Installieren Sie das „Verriegelungsgussteil“.

1. Installieren Sie das untere Verriegelungsgussteil.

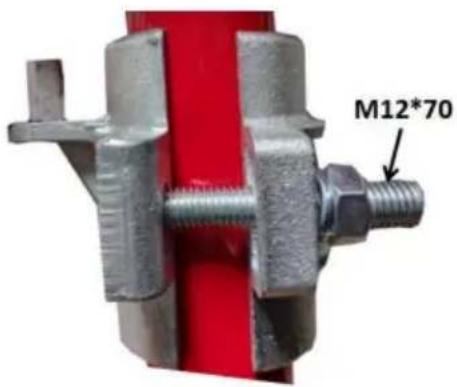

1. Montieren Sie das obere Verriegelungsgussteil.

M12*70

HINWEIS: Ziehen Sie die Schrauben erst fest, wenn alle Teile installiert sind.

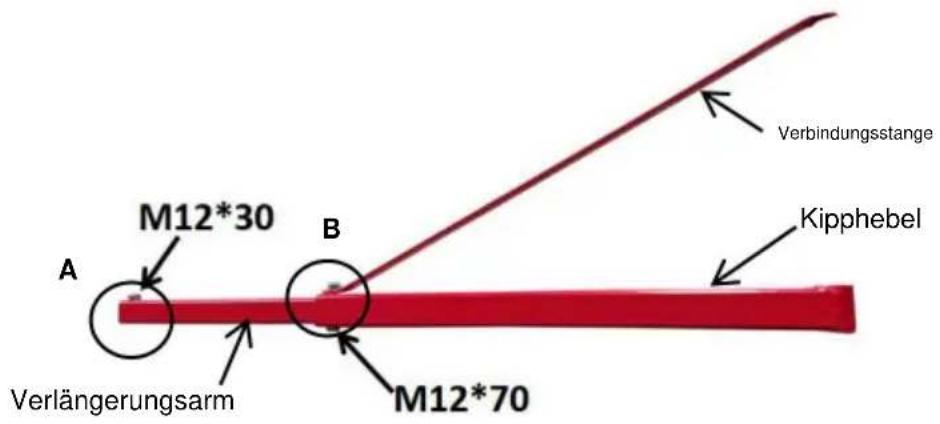

Schritt 3: Installieren Sie „Kipphebel + Verlängerungsarm + Verbindungsstange“. Bitte stellen Sie sicher, dass die Schrauben und Muttern festgezogen sind.

M12*30 Verlängerungsarm A B M12*70 Kipphebel Verbindungsstange

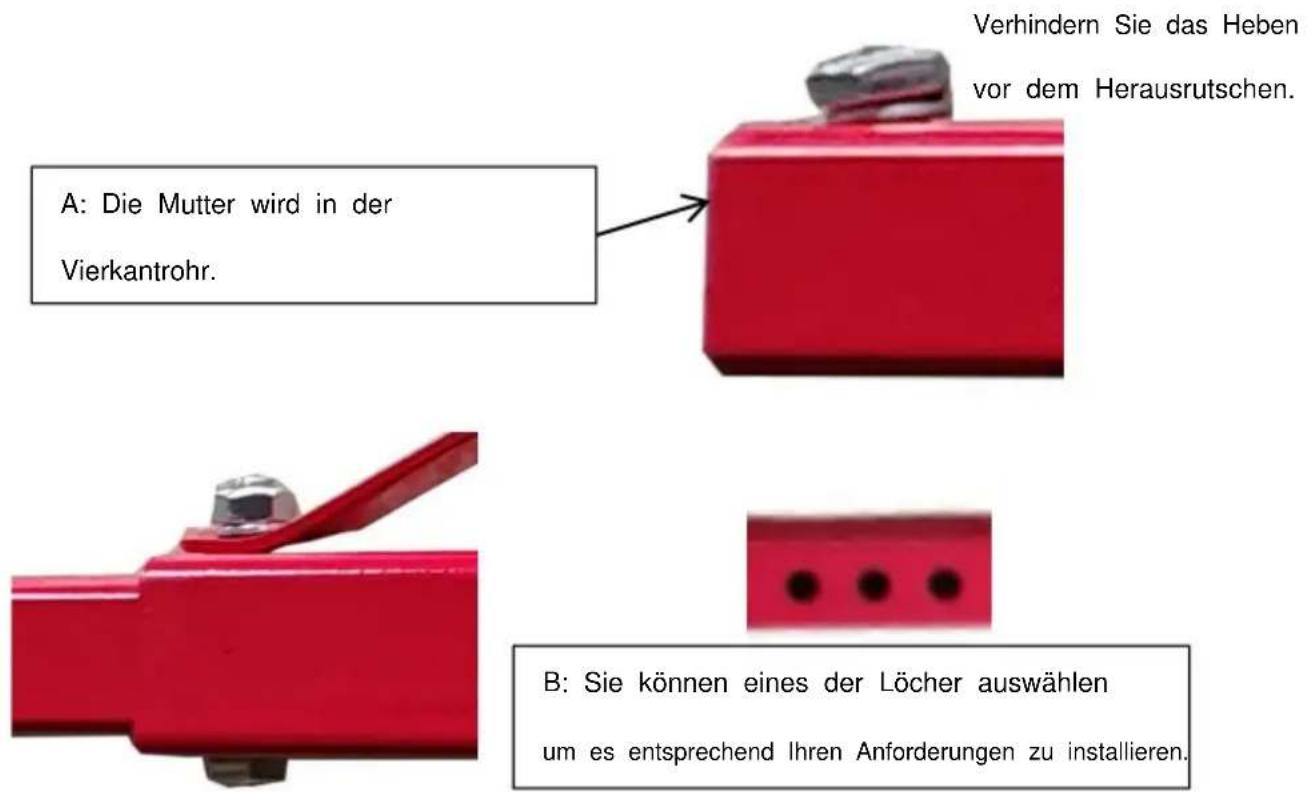

Verhindern Sie das Heben vor dem Herausrutschen. A: Die Mutter wird in der Vierkantrohr. B: Sie können eines der Löcher auswählen um es entsprechend Ihren Anforderungen zu installieren.

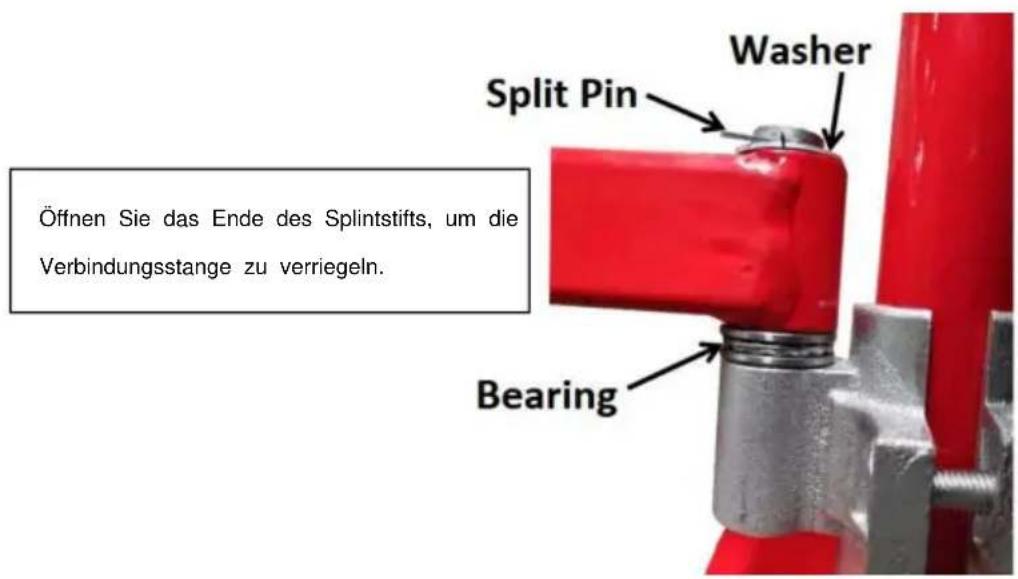

Schritt 4: Setzen Sie die große Unterlegscheibe in die Welle ein und stecken Sie den Kipphebel in den unteren Verriegelungsstift. Installieren Sie dann die große Unterlegscheibe und den Splintstift. Öffnen Sie nach dem Installieren des Splintstifts unbedingt das Ende des Stifts, um sicherzustellen, dass der Splintstift nicht aus dem Verriegelungsstiftloch fallen kann.

Öffnen Sie das Ende des Splintstifts, um die Verbindungsstange zu verriegeln. Split Pin Washer Bearing

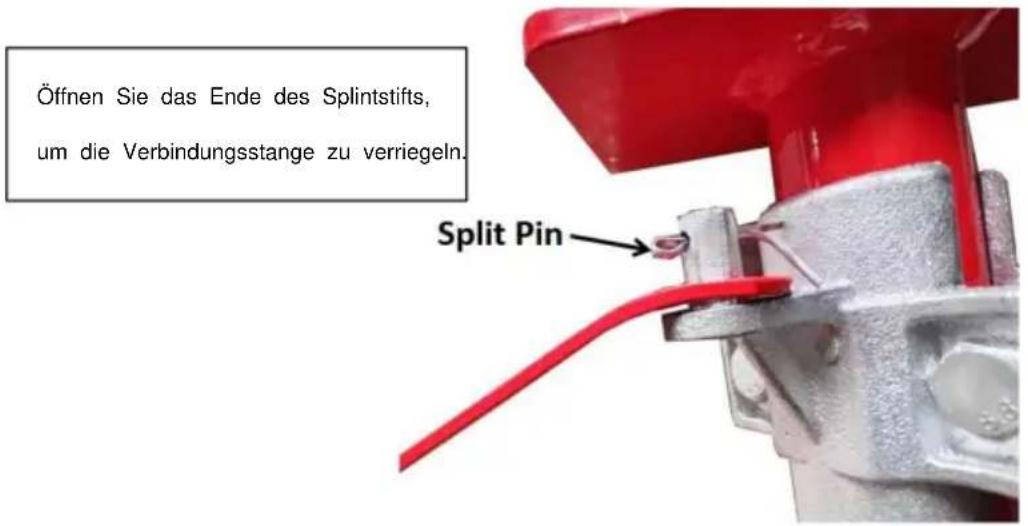

Schritt 5: Setzen Sie das Glied in den Stift am oberen Verschlussgussteil ein und installieren Sie dann den Splintstift. Öffnen Sie nach der Installation des Splintstifts unbedingt das Ende des Stifts, um sicherzustellen, dass der Splintstift nicht aus dem Verriegelungsstiftloch fallen kann.

Öffnen Sie das Ende des Splintstifts, um die Verbindungsstange zu verriegeln. Split Pin

Schritt 6 – Nach der richtigen Einstellung alle Bolzen festziehen und versuchen, sie zu drehen.

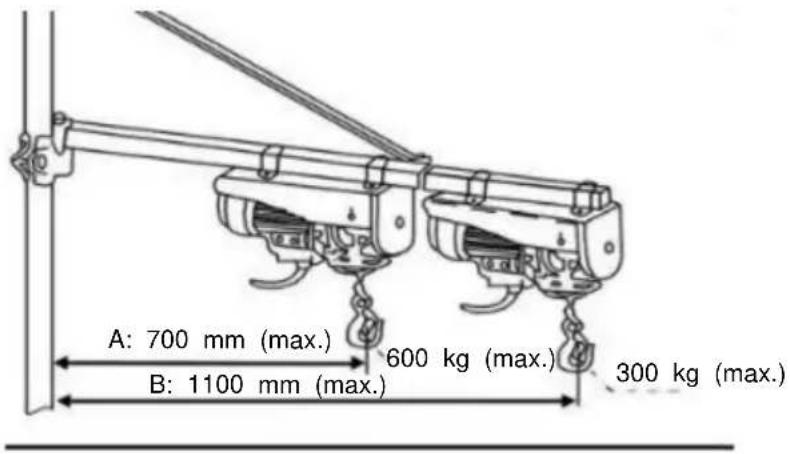

Schritt 7 - Installieren Sie den elektrischen Hebezeug. Wählen Sie anhand des nachstehenden Diagramms den geeigneten Ort und den elektrischen Hebezeug für die Installation aus.

A: 700 mm (max.) B: 1100 mm (max.) 600 kg (max.) 300 kg (max.)

Standort A: Tragkraft: Max600kg,

Arm: max. 700 mm;

Geeignet für 2200lbs elektrisches Hebezeug

Standort B: Tragkraft: Max300kg,

Arm: Max. 1100 m;

Geeignet für elektrische Hebezeuge mit einer Tragkraft von 200–850 kg.

6. Bedienungsanleitung

1. Auspacken und auf Transportschäden prüfen.
2. Bitte beachten Sie die Hinweise zur Begrenzung der Hubkraft. Je weiter der

Pfeil zeigt, desto geringer ist die Hubkapazität.

1. Stellen Sie sicher, dass die Fixierstange auf einer stabilen Oberfläche steht und für Stabilität sorgt während des Betriebs.

7. Wartung

1. Reinigen Sie den Arm nach dem Gebrauch mit einem trockenen Tuch, um Staub und Verunreinigungen zu entfernen.
2. Prüfen Sie die Schrauben und Verbindungen auf festen Sitz.
3. Um die Lebensdauer zu verlängern, tragen Sie regelmäßig Rostschutzmittel auf.
