BRUKSANVISNING DHZJ-300/600KG Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISK LYFTSTÖDARM

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

1. WARNING!

Läs noga igenom denna information innan du använder produkten för att säkerställa din säkerhet.

1. Armen består av ett stabilt spänne och fundamentfäste, med en stark bärighet på 600 kg.
2. Vipparmen kan rotera 180 grader, vilket gör att bommen kan fungera mer flexibelt med ett brett arbetsområde och hög arbetseffektivitet.

3. När produkten fungerar eller roterar får ingen stå inom produktens rotationsradie för att undvika skador.

4. Hissens svängarm har integrerad gjutteknik och är solid i materialet. Och det är hållbart och inte lätt att deformera.

5. Fixstången kan fästas direkt på väggen. På grund av stabiliteten hos triangelfäste och den förtjockade stålplåten är den stabil för effektiv drift.

6. Använd inte verktyget om det är skadat för att förhindra allvarlig skada från verktygsfel.

(1) Kontrollera produktens övergripande skick före varje användning. Är är trådarna skadade? Är svetsarna trasiga? Finns det luckor i delarna?
(2) Var försiktig vid felsökning och lös alla problem före användning.

1. Procedurer som inte specificeras i denna manual måste utföras av kvalificerad personal.

2. Detta är ett tillbehör till den elektriska lyftanordningen. Det är förbjudet att transportera människo på elliften eller på denna stödarm

Läs och följ instruktionerna för säker drift. Behåll den här bruksanvisningen till hänvisning.

2. Produktbeskrivning

Denna stödarm är tillverkad av slitstarkt stål med en stark bärförmåga.

Den stabila triangelstrukturen gör den fast och pålitlig, och livslängden är

lång. Fixerad av den tjocka stålplåten och spännena, den är pålitlig i användning.

Stödarmen kan rotera 180° och bommen är flexibel. Denna garagehiss

arm är lätt att installera och perfekt för verkstäder, garage, köpcentra, hamnar och andra relaterade varulyftplatser.

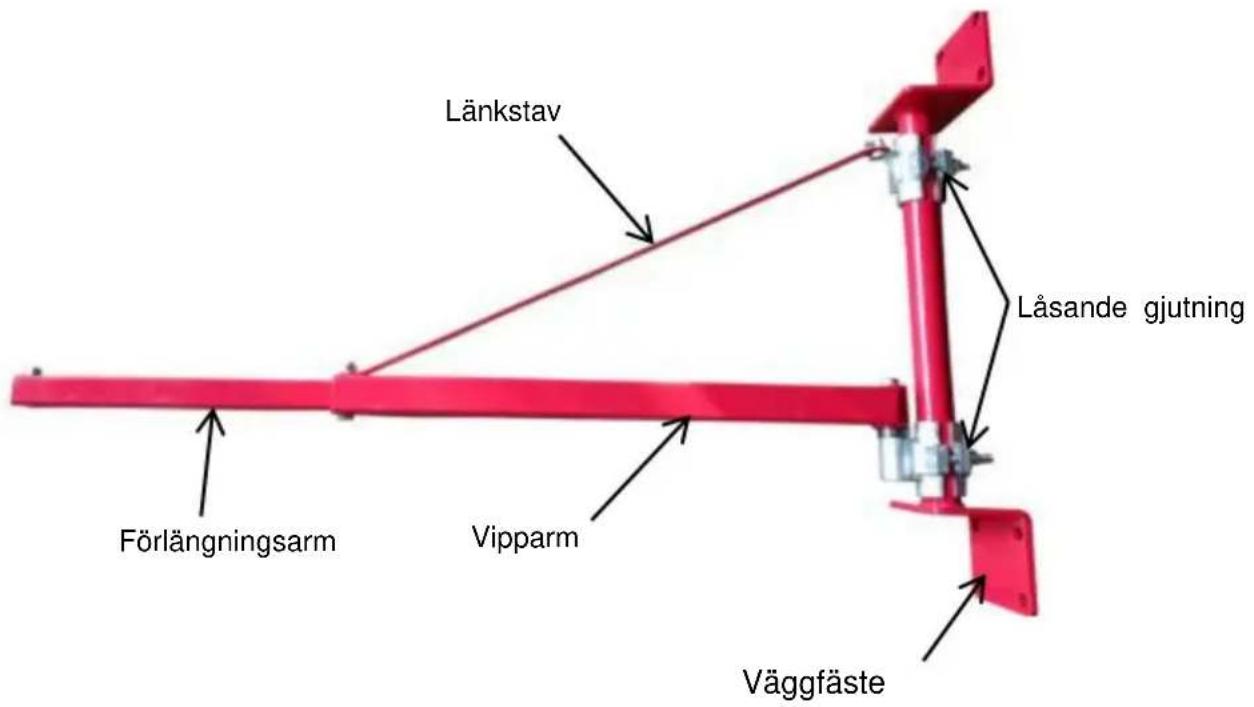

Länkstav Låsande gjutning Förlängningsarm Vipparm Väggfäste

3. Produktparameter

1. Namn: Elektrisk lyftarm
2. Modell: DHZJ-300/600KG
3. Max. Belastning: 600 kg (700 mm arm); 300 kg (1100 mm arm)
4. Material: Stål

5. Rotation: 180^

6. Delarlista

Inga.	Bild	Namn	Antal
1		Väggfäste	1
2		Vipparm	1
3		Förlängningsarm	1
4		Länkstav	1
5		Låsning av gjutning 1	1
6		Låsande gjutning 2	2
7		Låsande gjutning 3	1
8		Stor tvättmaskin	1
9		Lager	1
10		Bultar (M12x70mm)	5
11		Bultar (M12x30mm)	1
12		Delad stift	2
13		Användarmanual	1

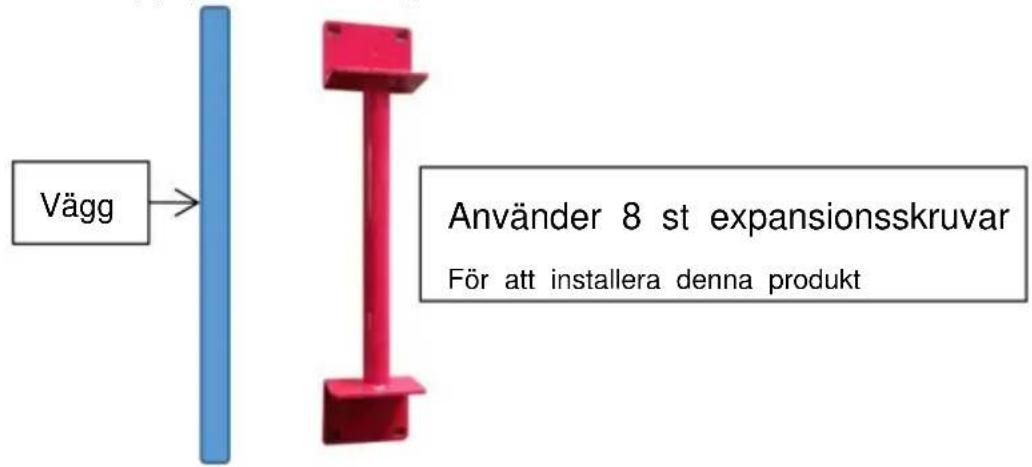

Steg 1- Montera väggfästet på väggen och fäst det med lämpliga expansionsskruvar. Använd rätt verktyg för att säkerställa att stödarmen är ordentligt åtdragen. Observera att expansionsskruvar inte ingår i paketet och måste köpas av kunden separat.

Varning: Väggen ska uppfylla belastningskraven!

Vägg Använder 8 st expansionsskruvar För att installera denna produkt

Steg 2- Installera "läsgjutningen".

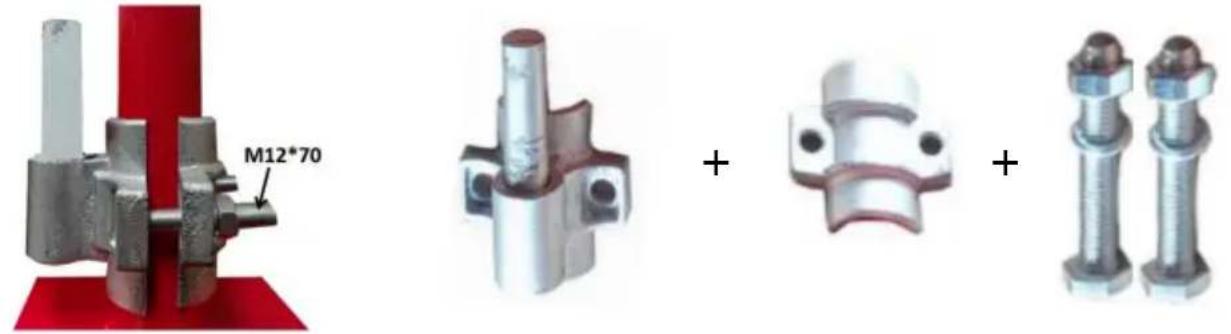

1. Montera den nedre låsgjutningen.

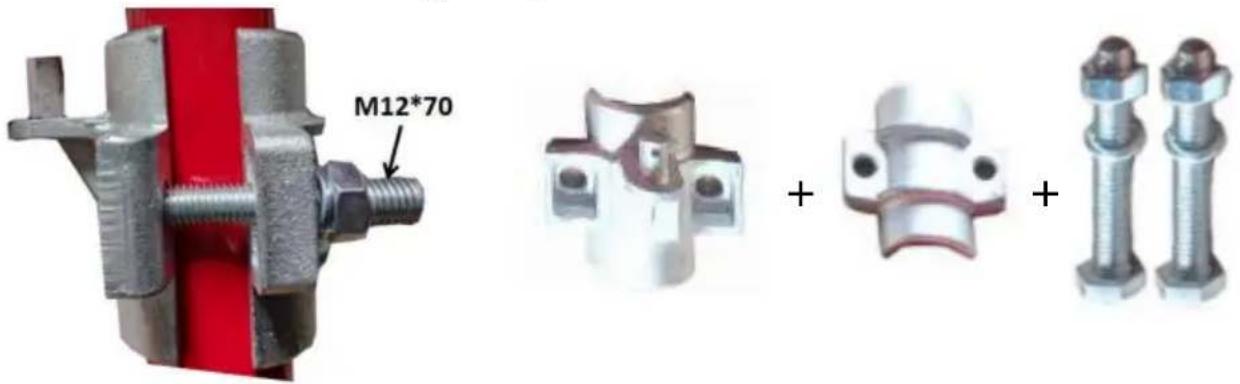

1. Montera den övre låsgjutningen.

OBS: Dra inte åt bultarna förrän alla delar är installerade.

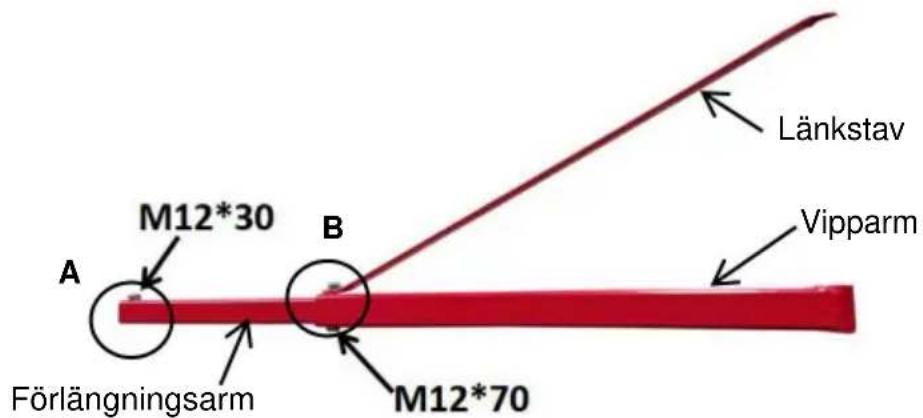

Steg 3-Installera "vipparm +förlängningsarm +länkstång". Se till att bultarna och muttrarna är åtdragna.

M12*30 A B Förlängningsarm M12*70 Länkstav Vipparm

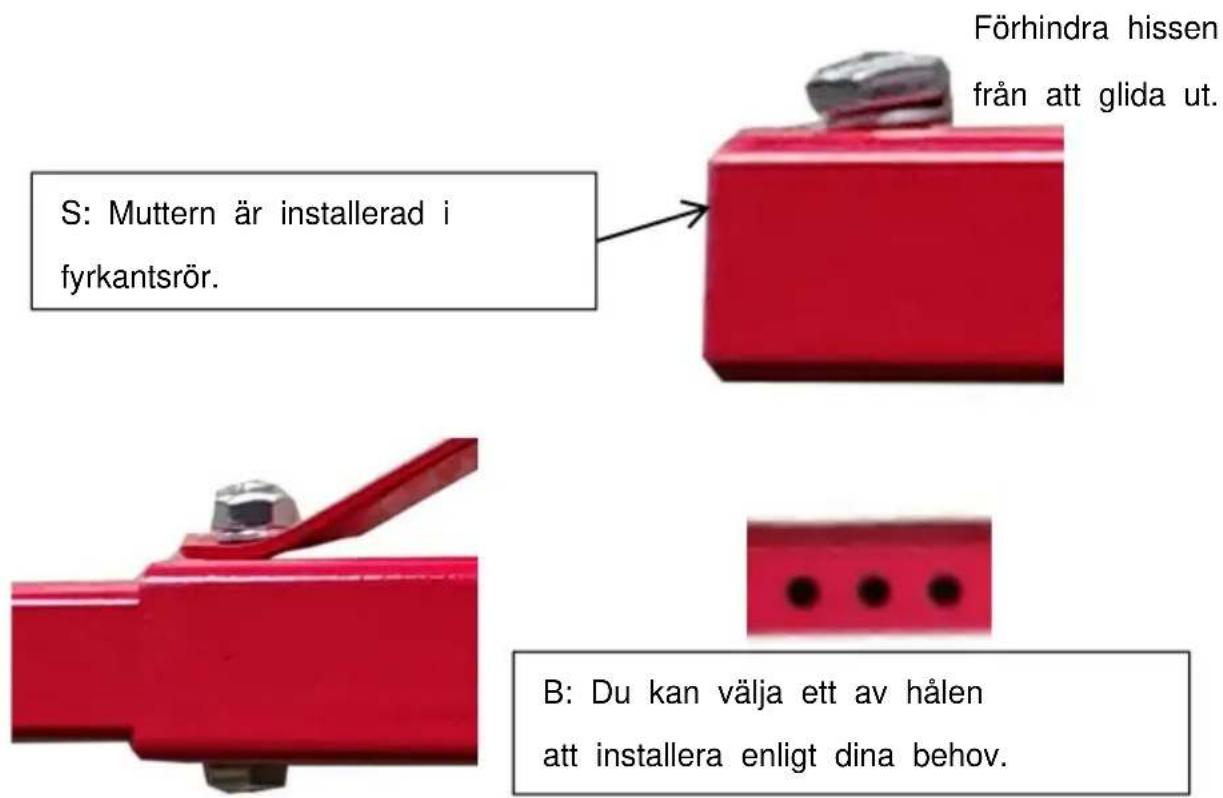

S: Muttern är installerad i fyrkantsrör. Förhindra hissen från att glida ut. B: Du kan välja ett av hålen att installera enligt dina behov.

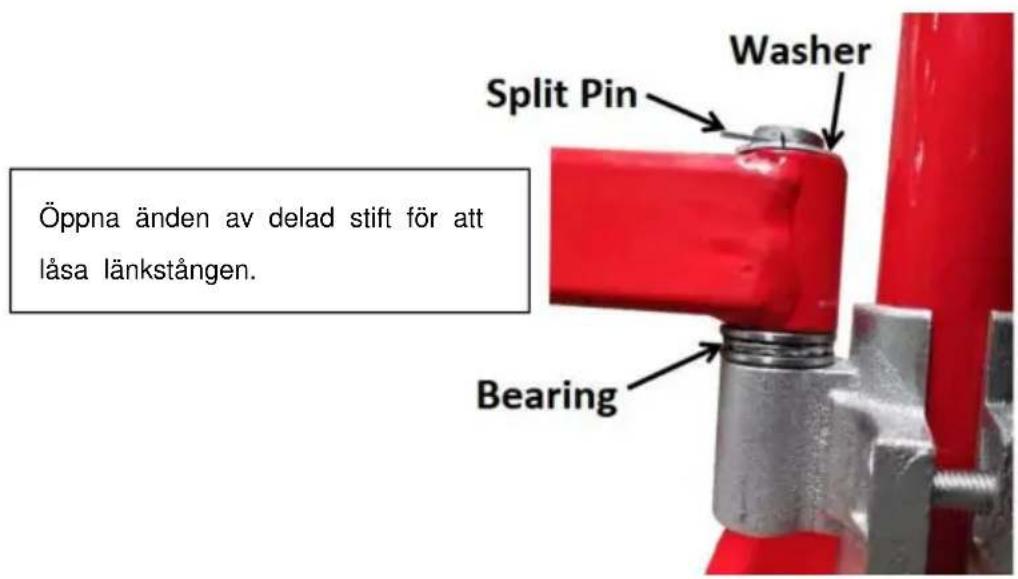

Steg 4- Sätt in den stora brickan i axeln och sätt in viparmen i den nedre låsgjutbulten, installera sedan den stora brickan och delade stiftet. Efter att ha installerat den delade stiftet, se till att öppna änden av stiftet för att bekräfta att den delade stiftet inte kan falla ut ur lässtiftshålet.

Öppna änden av delad stift för att låsa länkstången. Split Pin Washer Bearing

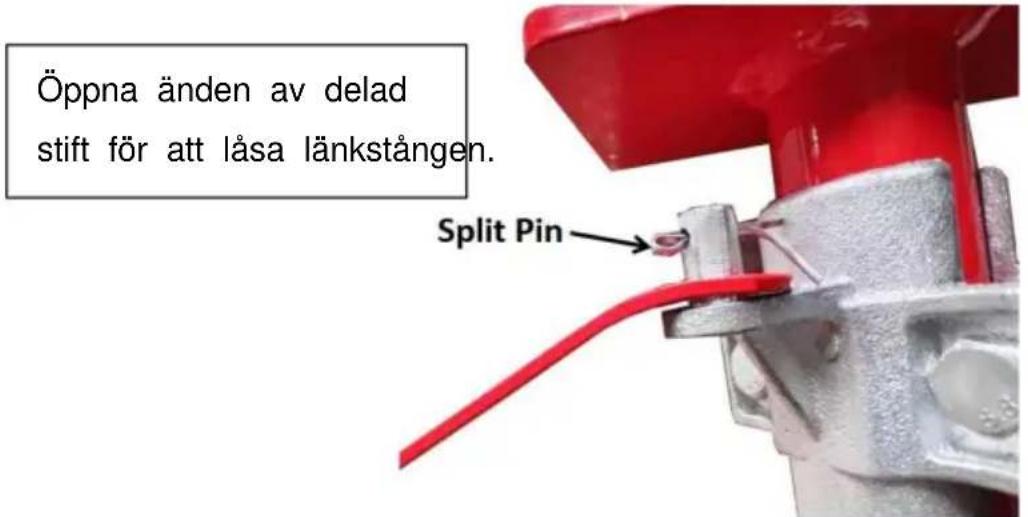

Steg 5- Sätt in länken i stiftet på den övre låsgjutningen och installera sedan den delade stiftet. Efter att ha installerat den delade stiftet, se till att öppna änden av stiftet för att bekräfta att den delade stiftet inte kan falla ut ur låsstiftshålet.

Öppna änden av delad stift för att låsa länkstången. Split Pin

Steg 6 - Efter korrekt justering, lås alla bultar och försök att vrida.

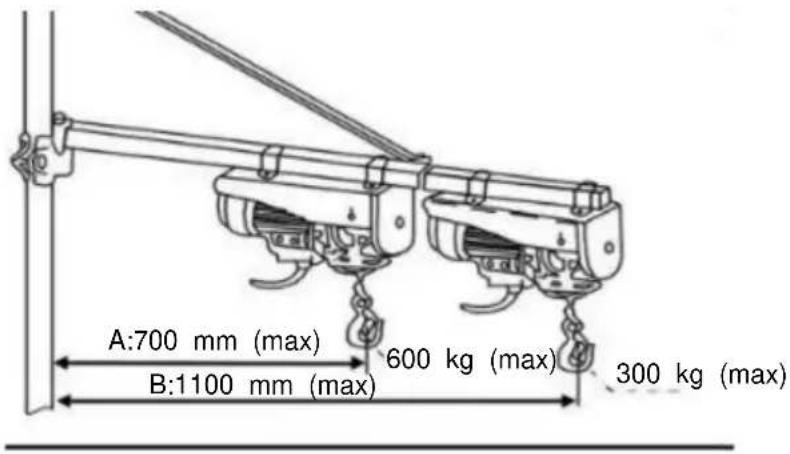

Steg 7 - Installera den elektriska lyftanordningen. Se diagrammet nedan för att välja lämplig plats och elektrisk lyftanordning för installation.

A:700 mm (max) B:1100 mm (max) 600 kg (max) 300 kg (max)

Plats A: Lastkapacitet: Max600kg, Arm: Max 700mm; Lämplig för 2200lbs elektrisk lyftanordning

Plats B: Lastkapacitet: Max300kg, Arm: Max 1100m; Lämplig för 440lbs-1800lbs elektrisk lyftanordning

6. Användningsguide

1. Packa upp och kontrollera eventuella transportskador.
2. Följ instruktionerna för att begränsa lyftkapaciteten. Ju längre pilen indikerar, desto lägre lyftkapacitet.
3. Se till att använda Fixstaven på en stabil yta och säkerställ stabilitet under drift.

7. Underhåll

1. Efter användning, rengör armen med en torr trasa för att ta bort damm och föroreningar.
2. Kontrollera skruvarna och anslutningarna för att säkerställa att de är åtdragna.
3. Applicera regelbundet rostskyddsmedel för att förlänga dess livslängd.
