INSTRUKCJA OBSŁUGI DHZJ-300/600KG Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

RAMIĘ PODPORY WCIĄGARKI ELEKTRYCZNEJ

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

RAMIĘ PODPORY WCIĄGARKI ELEKTRYCZNEJ

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

1. OSTRZEŻENIE!

Przed użyciem produktu należy dokładnie zapoznać się z tymi informacjami, aby mieć pewność

Twoje bezpieczeństwo.

1. Ramię składa się ze stabilnej klamry i wspornika fundamentowego, charakteryzującego się duża nośność 600 kg.
2. Ramię wahacza może obracać się o 180 stopni, co umożliwia pracę wysięgnika bardziej elastycznie dzięki szerokiemu zakresowi działania i wysokiej efektywności pracy.
3. Podczas pracy lub obracania się produktu nikomu nie wolno stać. w promieniu obrotu tego produktu, aby uniknąć obrażeń.
4. Ramię obrotowe podnośnika jest wykonane w technologii zintegrowanego odlewu i jest solidne w materiale. I jest trwały i niełatwy do odkształcenia.
5. Pręt Fix można zamocować bezpośrednio na ścianie. Ze względu na stabilność trójkątny wspornik i pogrubiona płyta stalowa zapewniają stabilność i wydajność działanie.
6. Nie używaj narzędzia, jeśli jest uszkodzone, aby uniknąć poważnych uszkodzeń. awaria narzędzia.

(1) Przed każdym użyciem należy sprawdzić ogólny stan produktu.

gwinty są uszkodzone? Czy spoiny są zerwane? Czy są przerwy w części?

(2) Zachowaj ostrożność podczas rozwiązywania problemów i rozwiąż wszystkie problemy. przed użyciem.

1. Procedury nie określone w niniejszej instrukcji muszą być wykonywane przez wykwalifikowany personel.
2. Jest to akcesorium podnośnika elektrycznego. Zabrania się przewożenia osób na podnośniku elektrycznym lub na tym ramieniu podporowym

Przeczytaj i postępuj zgodnie z instrukcjami dotyczącymi bezpiecznej obsługi. Zachowaj tę instrukcję do odniesienie.

2. Opis produktu

To ramię nośne wykonane jest z trwałej stali o dużej nośności.

Stabilna trójkątna konstrukcja sprawia, że jest ona wytrzymała i niezawodna, a jej żywotność jest długi. Mocowany grubą stalową płytą i klamrami, jest niezawodny w użytkowaniu.

Ramię podporowe może obracać się o 180°, a wysięgnik jest elastyczny. Ten podnośnik garażowy Ramię jest łatwe w montażu i doskonale nadaje się do warsztatów, garaży, galerii handlowych, doków oraz innych miejsc wymagających podnoszenia towarów.

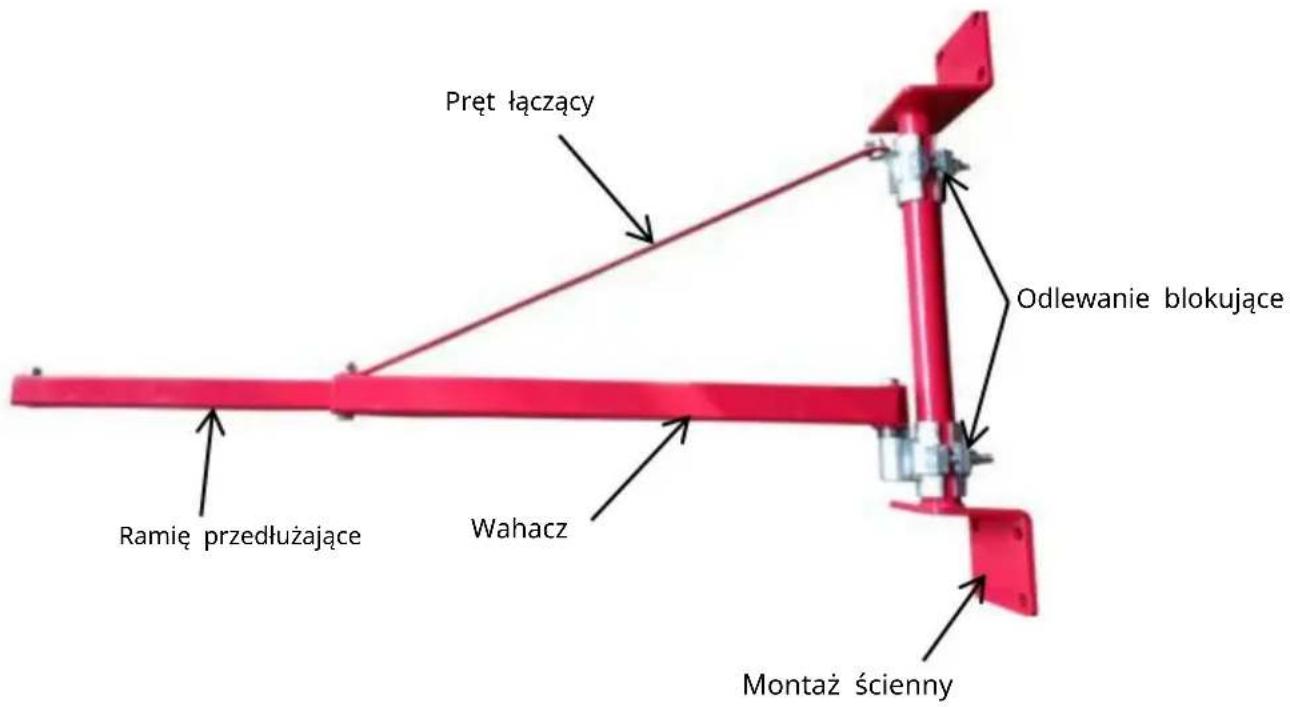

Pręt łączący Odlewanie blokujące Ramię przedłużające Wahacz Montaż ścienny

3. Parametry produktu

1. Nazwa: Ramię podtrzymujące podnośnik elektryczny
2. Model: DHZJ-300/600KG
3. Maksymalne obciążenie: 600 kg (ramię 700 mm); 300 kg (ramię 1100 mm)
4. Material: Stal

5. Obrót: 180°

6. Lista części

NIE.	Zdjęcie	Nazwa	Ilość
1		Montaż ścienny	1
2		Wahacz	1
3		Ramię przedłużające	1
4		Pręt łączący	1
5		Blokada odlewania 1	1
6		Blokowanie odlewu 2	2
7		Blokowanie odlewu 3	1
8		Duża pralka	1
9		Łożysko	1
10		Śruby (M12x70mm)	5
11		Śruby (M12x30mm)	1
12		Rozdzielacz	2
13		Instrukcja obsługi	1

5. Kroki instalacji

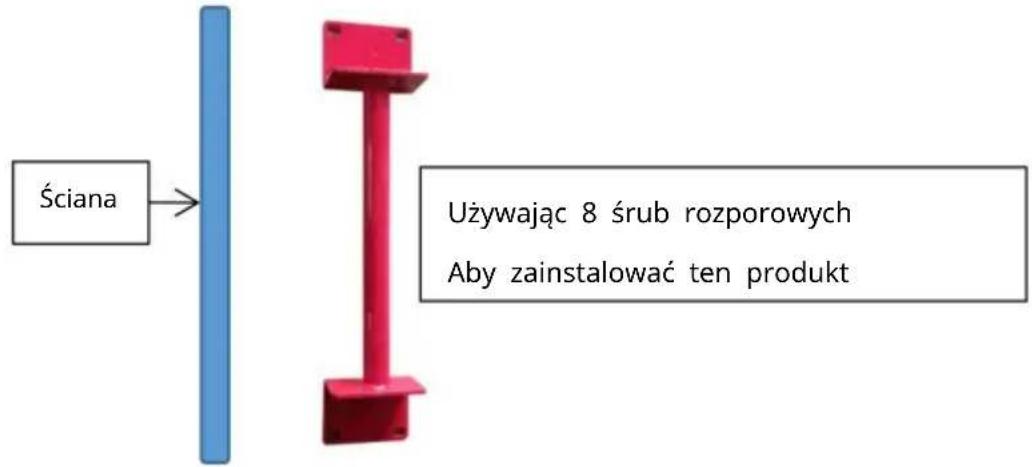

Krok 1 - Zamontuj uchwyt ścienny na ścianie i zabezpiecz go odpowiednimi śrubami

rozporowymi. Użyj odpowiednich narzędzi, aby upewnić się, że ramię podporowe jest mocno

dokręcone. Należy pamiętać, że śruby rozporowe nie są dołączone do zestawu i muszą zostać zakupione przez klienta osobno.

Ostrzeżenie: Ściana musi spełniać wymagania dotyczące obciążeń!

Ściana Używając 8 śrub rozporowych Aby zainstalować ten produkt

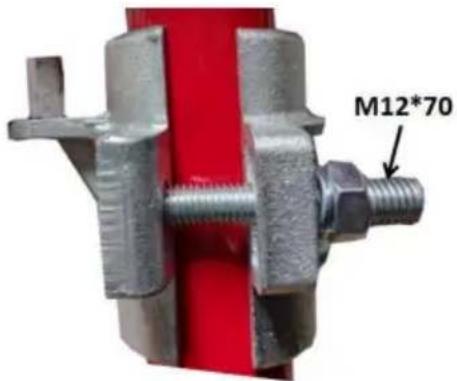

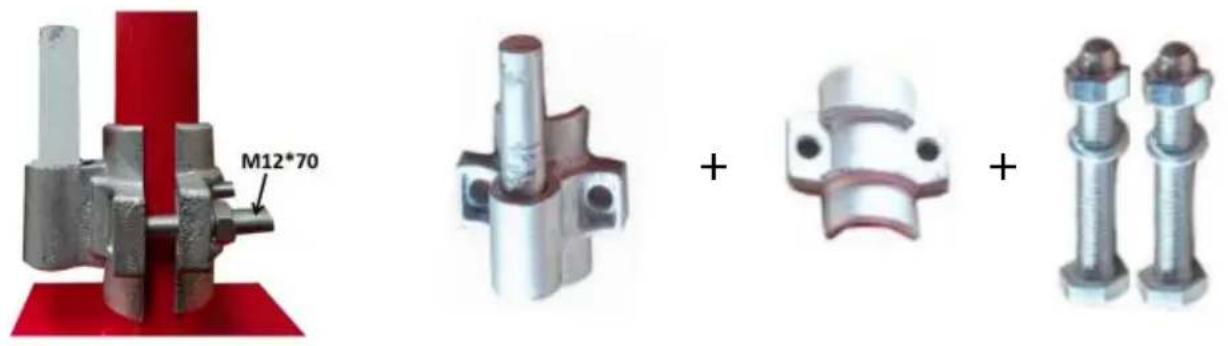

Krok 2 - Zamontuj „odlew blokujący”.

1. Zamontuj dolny odlew blokujący.

1. Zamontuj górny odlew blokujący.

M12*70

UWAGA: Nie dokręcaj śrub, dopóki wszystkie części nie zostaną zamontowane.

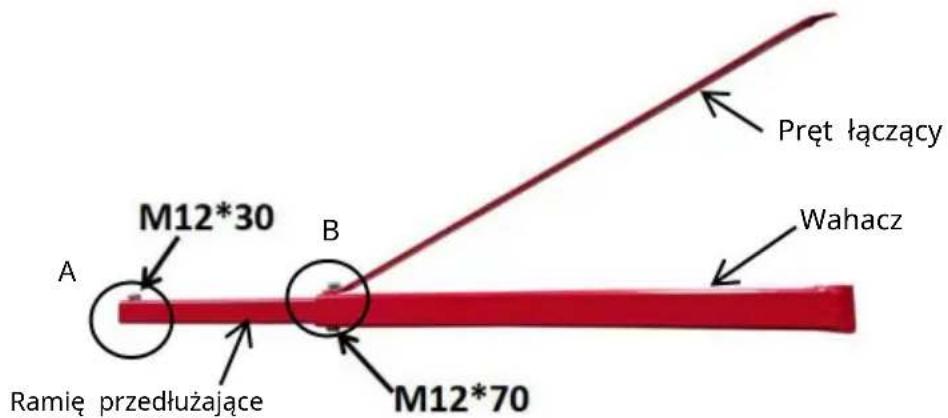

Krok 3 - zamontuj „wahacz + ramię przedłużające+drażek łączący”. Upewnij się, że śruby i nakrętki są dokręcone.

M12*30 A B Ramię przedłużające M12*70 Pręt łączący Wahacz

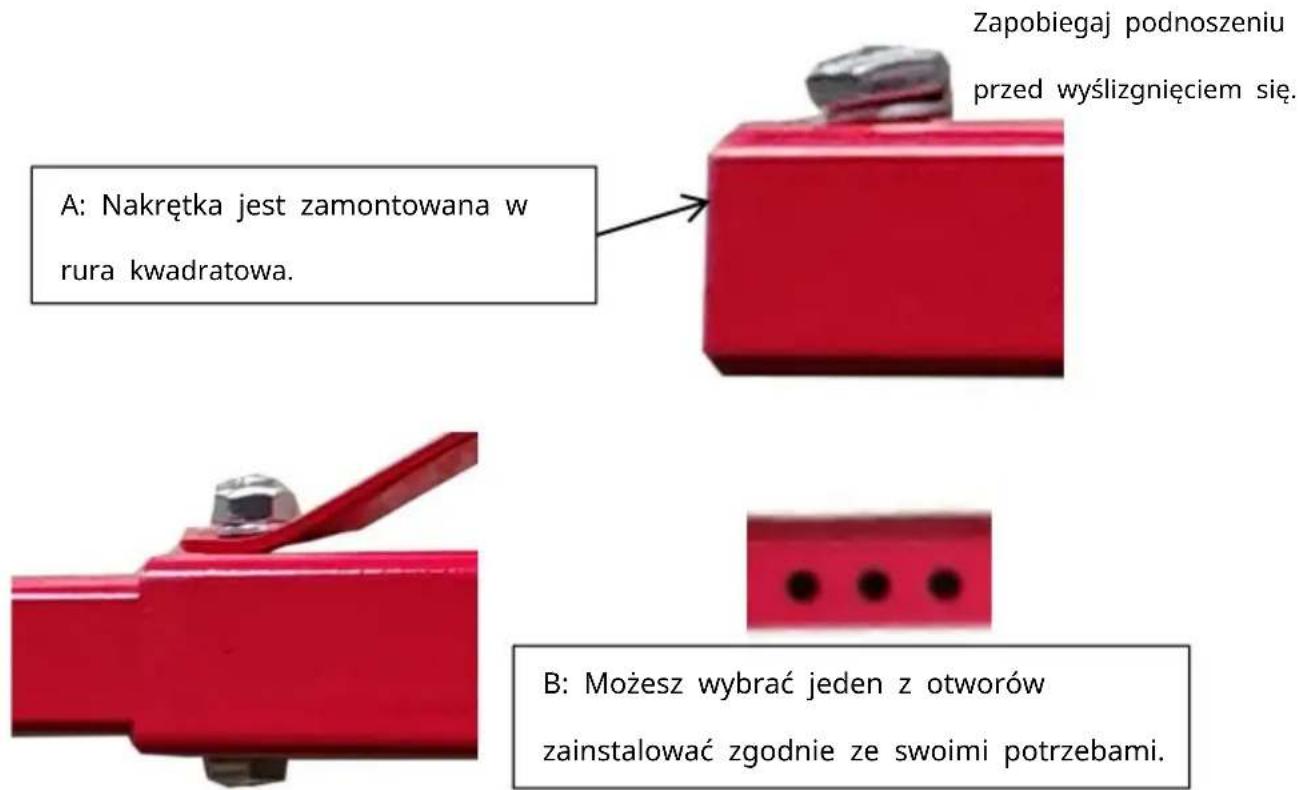

A: Nakrętka jest zamontowana w rura kwadratowa. B: Możesz wybrać jeden z otworów zainstalować zgodnie ze swoimi potrzebami. Zapobiegaj podnoszeniu przed wyślizgnięciem się.

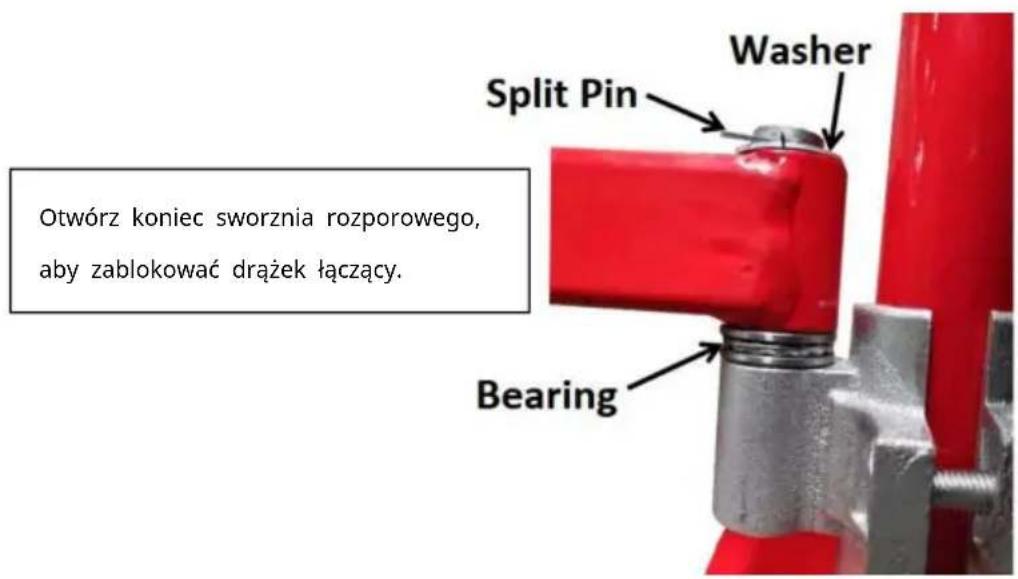

Krok 4 - Wóż dużą podkładkę do wału i włóż wahacz do dolnego blokującego sworznia odlewanego, a następnie zamontuj dużą podkładkę i sworzeń rozporowy. Po zamontowaniu sworznia rozporowego upewnij się, że otworzyłeś koniec sworznia, aby upewnić się, że sworzeń rozporowy nie wypadnie z otworu sworznia blokującego.

Otwórz koniec sworznia rozporowego, aby zablokować drążek łączący. Split Pin Washer Bearing

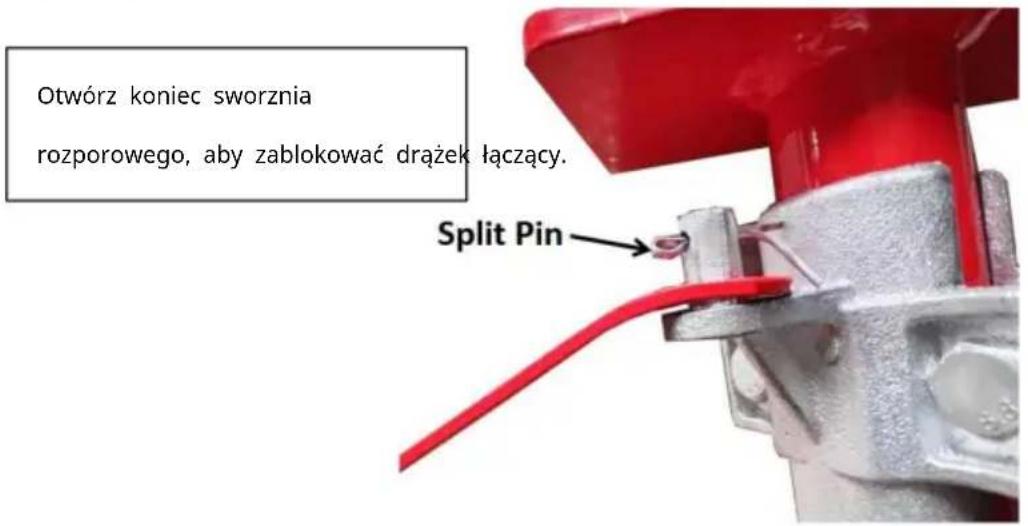

Krok 5 - Wóż ogniwo do sworznia na górnym blokującym odlewie, a następnie zamontuj sworzeń rozporowy. Po zamontowaniu sworznia rozporowego upewnij się, że otworzyłeś koniec sworznia, aby upewnić się, że sworzeń rozporowy nie wypadnie z otworu sworznia blokującego.

Otwórz koniec sworznia rozporowego, aby zablokować drążek łączący. Split Pin

Krok 6 - Po wykonaniu właściwej regulacji zablokuj wszystkie śruby i spróbuj je przekręcić.

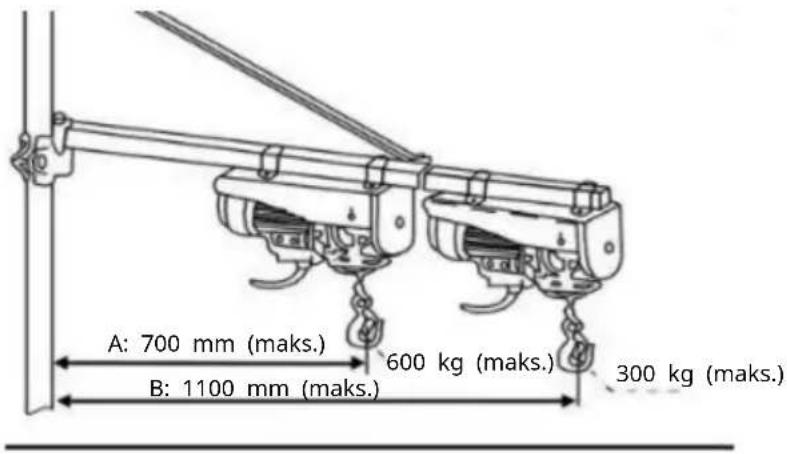

Krok 7 - Zainstaluj wciągnik elektryczny. Zapoznaj się z poniższym schematem, aby wybrać odpowiednią lokalizację i wciągnik elektryczny do instalacji.

A: 700 mm (maks.) B: 1100 mm (maks.) 600 kg (maks.) 300 kg (maks.)

Lokalizacja A: Nośność: maks. 600 kg,

Ramię: maks. 700 mm;

Nadaje się do wciągnika elektrycznego o udźwigu 2200 funtów

Lokalizacja B: Nośność: maks. 300 kg,

Ramię: Maksymalnie 1100m;

Nadaje się do wciągnika elektrycznego o udźwigu 440-1800 funtów

6. Instrukcja użytkowania

1. Rozpakuj i sprawdź, czy nie uległy uszkodzeniu podczas transportu.
2. Postępuj zgodnie z instrukcjami, aby ograniczyć udźwig. Im dalej
   strzałka wskazuje, że udźwig jest mniejszy.
3. Upewnij się, że używasz pręta Fix na stabilnej powierzchni i zapewnij stabilność w trakcie operacji.

7. Konserwacja

1. Po użyciu wyczyść ramię suchą szmatką, aby usunąć kurz i zanieczyszczenia.
2. Sprawdź śruby i połączenia, aby mieć pewność, że są dobrze dokręcone.
3. Regularnie stosuj inhibitor rdzy, aby przedłużyć jego żywotność.
