MODE D'EMPLOI BS-115 Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

Scie à ruban horizontale pour métaux MANUEL D'UTILISATION

MODÈLE : BS-115

(L'image est à titre de référence uniquement, veuillez vous référer à réel)

Avertissement - Pour réduire le risque de blessure, l'util doit lire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqu comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un de collecte pour le recyclage des appareils électriques électroniques.

SÉCURITÉ

1. Apprenez à connaître votre scie à ruban. Lisez attentivement le m d'utilisation. Apprenez les opérations, les applications et les limites.
2. Utilisez les accessoires recommandés. Des accessoires inappropriés peuvent être dangereux.
3. Portez des vêtements appropriés.
4. Éloignez les personnes inutiles.
5. Ne vous penchez pas trop et ne montez pas sur l'outil.
6. Évitez les environnements dangereux. N'utilisez pas la scie à rubar dans des endroits humides ou mouillés. Gardez la zone de travail bie éclairée.
7. Gardez la zone de travail propre. Les sols encombrés et glissants favorisent les accidents.
8. Retirez les clés de réglage et les clés à molette de la scie à ru de mettre l'appareil sous tension.
9. Évitez tout démarrage accidentel. Assurez-vous que l'interrupteur est éteint avant de brancher le cordon d'alimentation.

10. Ne forcez pas la scie à ruban. Vous pouvez l'utiliser en toute si la vitesse de coupe pour laquelle elle a été conçue.

11. Soyez particulièrement prudent lorsque vous utilisez des scies à ren position verticale pour garder les doigts et les mains hors de la trajectoire de la lame, au-dessus et en dessous de la table.

12. Ne tenez jamais le matériau à la main lorsque la scie est en p horizontale. Utilisez toujours l'étau et serrez-le fermement.
13. Maintenez le protège-courroie et les enjoliveurs de roue en place bon état de fonctionnement.
14. Soutenez les travaux longs et lourds depuis le sol.
15. N'oubliez pas d'éteindre la machine une fois le travail terminé.
16. Débranchez le cordon d'alimentation avant de procéder au réglage Entretien et remplacement de la lame.
17. Vérifiez les pièces endommagées. Les pièces endommagées doivent être remplacées ou réparées.
18. Les pièces mobiles doivent rester alignées. Tous les réglages doivent être effectués avec l'alimentation électrique débranchée.
19. Utilisez une lame tranchante et gardez l'outil propre pour des performances optimales et plus sûres.
20. La sécurité est une combinaison de bon sens et de vigilance de l'opérateur à tout moment lorsque la scie fonctionne.
21. Maintenir la scie à ruban en parfait état est essentiel pour des de sécurité.

CARACTÉRISTIQUES

1. Scie à ruban horizontale et verticale spécialement conçue.
2. Offre trois vitesses pour couper le métal, le plastique ou le bois.
3. S'éteint automatiquement lorsque le matériau est coupé.
4. Avec échelle pour l'étau à onglet.
5. Aucun bruit pendant le fonctionnement.
6. Roulettes (en option) pour un déplacement rapide et facile.

SPÉCIFICATION

Numéro d'article	BS- 11-5
Tension	110V / 220V
Fréquence	50 Hz/60 Hz
Pouvoir	550 W
Vitesse maximale	200 pieds par minute
Couper les dimensions rectangulaires	4*6 "
Longueur de la lame	60 "
Capacité	45° / 90°

ASSEMBLÉE

1. Assemblez les pieds du support sur la base de la scie à ruban. schéma d'assemblage
2. Assemblez la roue de l'étau de la poignée, serrez la vis de régla

RÉGLAGE DU ROULEMENT DE GUIDAGE DE LAME

Il s'agit du réglage le plus important de votre scie. Il est impossible d'obtenir un travail satisfaisant avec votre scie si les guides de lame sont pas correctement réglés. Les roulements des guides de lame de scie à ruban pour la coupe des métaux sont réglés et testés en puis avec plusieurs coupes d'essai avant de quitter l'usine pour garantir un réglage correct. Le besoin de réglage devrait rarement se produire la scie est utilisée correctement. Si les guides se dérèglent, il est extrêmement important de les réajuster immédiatement. Si le réglage correct n'est pas maintenu, la lame ne coupera pas droit et si la sit n'est pas corrigée, elle endommagera la lame.

Le réglage du guide étant un facteur essentiel pour la performance d votre scie, il est toujours préférable d'essayer une nouvelle lame pour si cela corrigera une mauvaise coupe avant de commencer à régler l roulements. Si une lame s'émousse d'un côté plus tôt que de l'autre, exemple, elle commencera à couper de travers. Un simple changement lame devrait corriger ce problème. Un réglage plus difficile du guide fera pas.

Si une nouvelle lame ne corrige pas le problème, vérifiez que les gu lame sont correctement espacés.

Il doit y avoir un jeu de 0,001" entre la lame de 0,025" d'épaisseur roulement de guidage. Pour obtenir ce jeu, procédez comme suit :

1. Le roulement de guidage intérieur est fixe et ne peut pas être ré
2. Le roulement de guidage extérieur est monté sur un boulon excen et peut être réglé.
3. Desserrez l'écrou tout en maintenant le boulon avec une clé.
4. Positionnez l'excentrique en tournant le boulon jusqu'à la position d souhaitée.
5. Serrez l'écrou
6. Réglez le deuxième palier de guidage de lame de la même manie
7. Le bord arrière de la lame doit juste toucher le rebord du roulem guide-lame.

RÉGLAGE DE L'ENSEMBLE GUIDE-LAME

La scie à ruban pour métaux est équipée de deux guides-lames régla. Cette fonction vous permettra d'ajuster la position du guide-lame pour pièces de différentes largeurs.

Pour obtenir la coupe la plus précise possible et prolonger la durée de la lame, les guides-lames doivent être réglés de manière à dégag pièce à couper. Pour cela, procédez comme suit :

1. Placez la pièce à travailler dans l'étau de la scie à ruban et ser fermement.
2. Réglez l'ensemble guide-lame du récupérateur à la position souhaité en desserrant les boutons manuels et en positionnant les guides requ
3. Serrez les boutons à main.

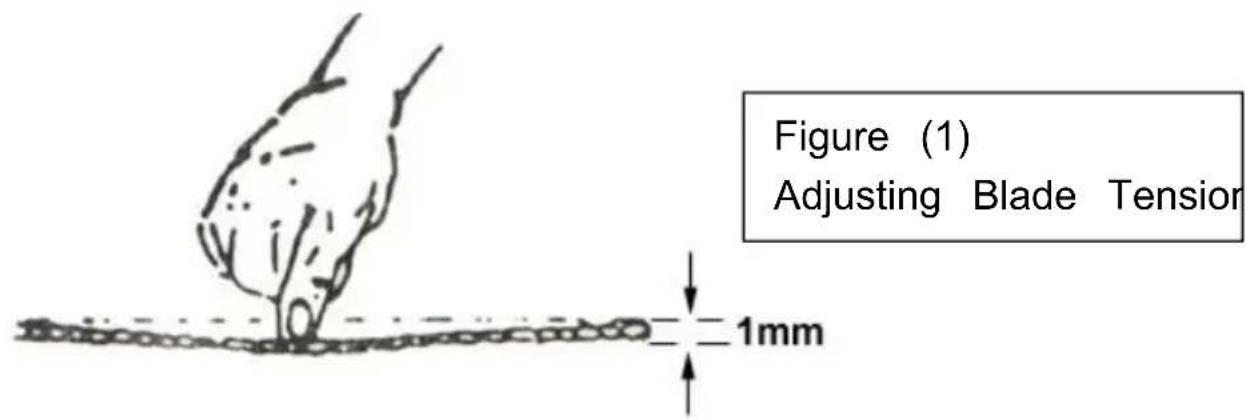

RÉGLAGE DE LA TENSION DE LA LAME

1. Assurez-vous que le moteur est éteint.
2. Appuyez légèrement sur la lame avec la main gauche, placez la l'arrière contre la bride de la roue à lame et testez la tension de la
3. Réglez le bouton de réglage de la tension de la lame avec la m jusqu'à ce que la lame obtienne la tension appropriée.

1. Lorsque vous utilisez votre scie à ruban, modifiez toujours la vites: la lame pour l'adapter au mieux au matériau à couper. Le tableau coupe est illustré à la figure (2).
2. Coupez l'alimentation. Ouvrez le couvercle de protection de la poul Desserrez la vis mère (#98), vous pouvez maintenant changer la position de la courroie pour obtenir la vitesse souhaitée. Vérifiez la tension de la courroie comme indiqué précédemment. Lorsque la tension de la courroie est bien réglée, verrouillez fermement le mote Fermez le couvercle de protection de la poulie.

TABLEAU DE COUPE DES MATÉRIAUX

Matériau, Inox ou Acier allié, roulement Bronzes/Acier doux, laiton dur ou bronze de Laiton/Aluminium Autres matériaux légers	Rainure de courroie de vitesse (SFM) utilisée
	60 Hz	Poulie de moteur	Poulie de scie
	80 pieds pa minute120 pieds par minute200 pi/min	PetitMoyen Grand	GrandMoyen Petit

Figure (2) Tableau de coupe des matériaux

SÉLECTION DE LA LAME

1. Remarque spéciale : une lame à usage général de 1 (1/2" x 0,0;

641/2 min, 651/2 max) dent par pouce est fournie avec la scie à pour la coupe du métal. Des lames supplémentaires de 10 et 14 (sont disponibles.

1. Le choix du pas de la lame dépend de l'épaisseur de la pièce à Plus la pièce est fine, plus il est conseillé d'avoir de dents. La pièce comporter au moins 3 dents à tout moment pour une coupe correct
2. Si les dents de la lame sont si éloignées les unes des autres qu chevauchent la pièce, cela peut endommager gravement la pièce et lame.

CHANGEMENT DE LAME

Relevez la tête de la scie en position verticale. Desserrez suffisamme bouton de réglage de la tension de la lame pour permettre à la lam scie de glisser hors des roues. Installez la nouvelle lame comme suit

1. Placez la lame entre chaque palier de guidage.
2. Faites glisser la lame autour de la poulie du moteur (en bas) avec main gauche et maintenez-la en position.
3. Maintenez la lame tendue contre la poulie du moteur en tirant la vers le haut avec la main droite placée en haut de la lame.
4. Retirez la main gauche de la poulie inférieure et c'est le côté sur de la lame pour continuer l'application en tirant vers le haut sur la
5. Retirez la main droite de la lame et ajustez la position de la pou supérieure pour permettre à la main gauche de glisser la lame auté la poulie en utilisant le pouce, l'index et l'auriculaire comme guides.
6. Réglez le bouton de tension de la lame dans le sens des aiguille montre jusqu'à ce qu'il soit suffisamment serré pour éviter tout glissement de la lame. Ne serrez pas trop fort.
7. Placez 2 à 3 gouttes d'huile sur la lame.
8. Remettez le protège-lame en place.

RÉGLAGE DU SUIVI DE LA LAME

Ce réglage a été effectué et testé en usine. Le besoin de réglage r devrait survenir que rarement lorsque la scie est utilisée correctement. le réglage de la trajectoire est incorrect, consultez la liste ci-dessous

Avant l'utilisation, veuillez lire le manuel d'instructions et examiner chaque pièce, y compris la vitesse, la sélection de la lame, la position d'assemblage du guide, etc. Le fonctionnement est le suivant :

MISE EN PLACE DU TRAVAIL

1. Soulevez la tête de scie en position verticale.
2. Ouvrez l'étau pour accepter la pièce à couper en faisant tourner l molette à l'extrémité de la base (sens inverse des aiguilles d'une montre).
3. Placez la pièce sur le banc de la scie. Si la pièce est longue, s l'extrémité.
4. Serrez fermement la pièce dans l'étau en tournant le volant dans des aiguilles d'une montre.

COUPE

Fermer l'interrupteur et laisser la tête descendre lentement sur la pièc pas laisser tomber ni forcer. Laisser le poids de la tête de scie four force de coupe. La scie s'arrête automatiquement à la fin de la coup Méthode de réglage de la lame :

A. Desserrez la vis n°11.
B. Ajustez le siège réglable de la lame #64 pour rendre la lame vei par rapport au lit.

©

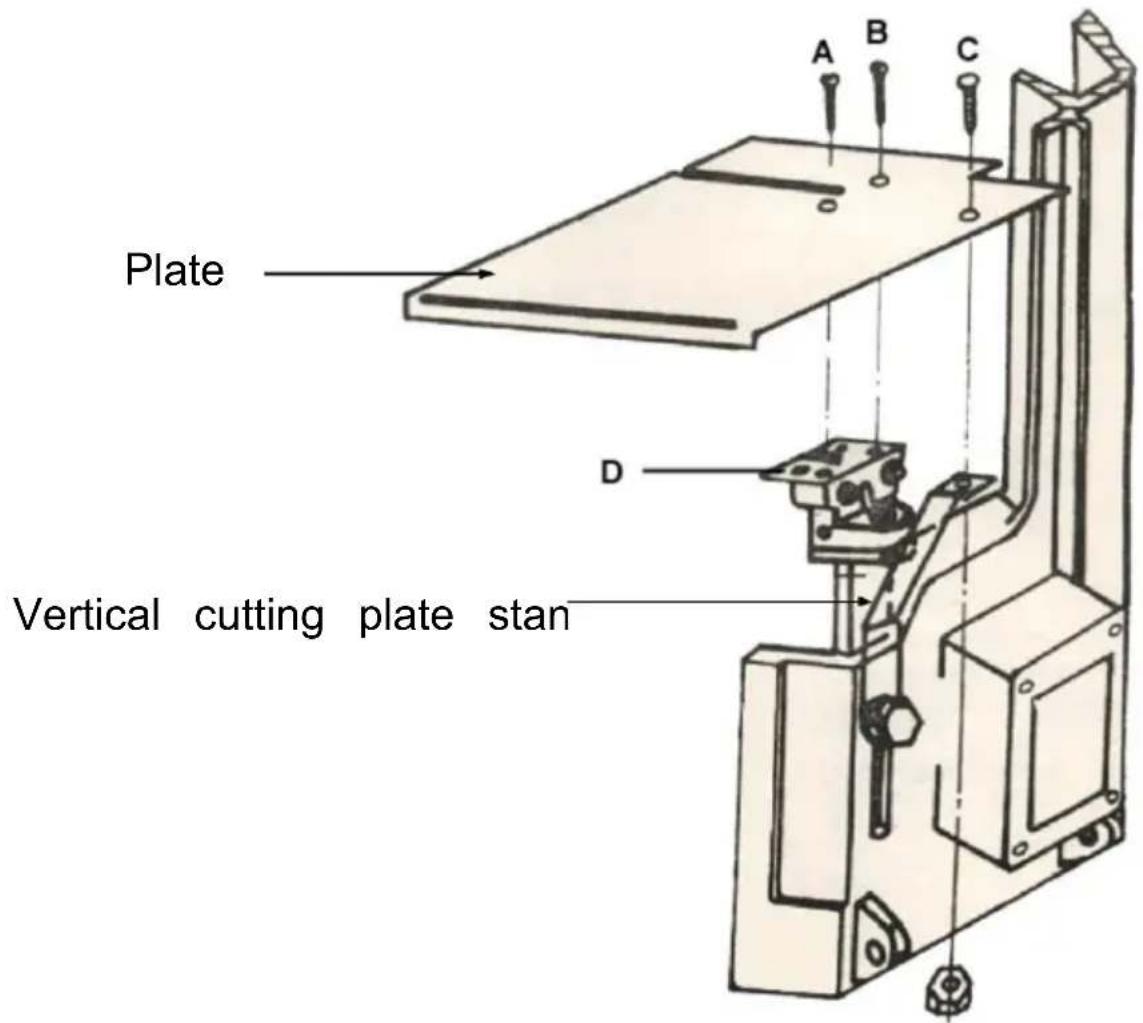

DESSIN D'ASSEMBLAGE DE LA PLAQUE DE COUPE VERTICALE.

1. Desserrez les trois vis ABC du guide-lame. Et retirez la pièce «
2. Pour verrouiller la plaque de coupe verticale, placez-la sur la vann
3. Placez la plaque sur le guide et le support de plaque de coupe puis verrouillez les trois vis ABC.
4. Veuillez effectuer la coupe verticale.
5. Utilisez la jauge à onglet dans les rainures de la table de travail obtenir n'importe quel angle jusqu'à 45 degrés à gauche ou à droit

ATTENTION - L'utilisation de tout autre accessoire peut être dangereu ATTENTION - Utilisez toujours des poussoirs, en particulier lors de la découpe de petits morceaux.

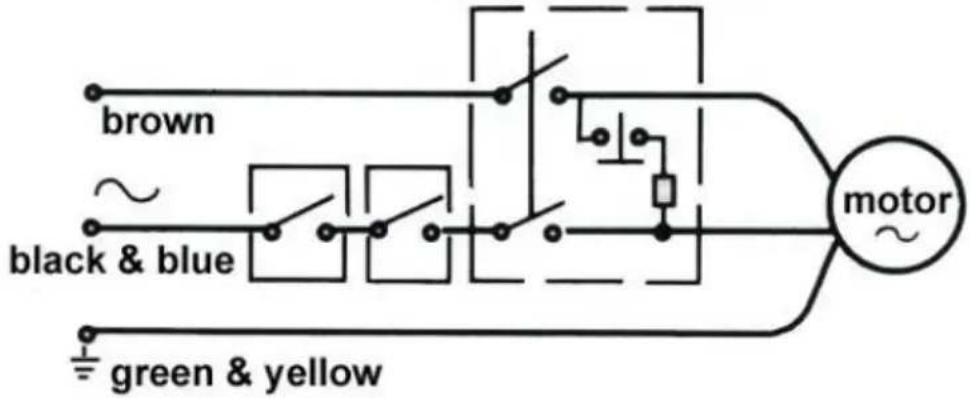

WIRING DIAGRAM

magnetic switch

brown black & blue green & yellow motor

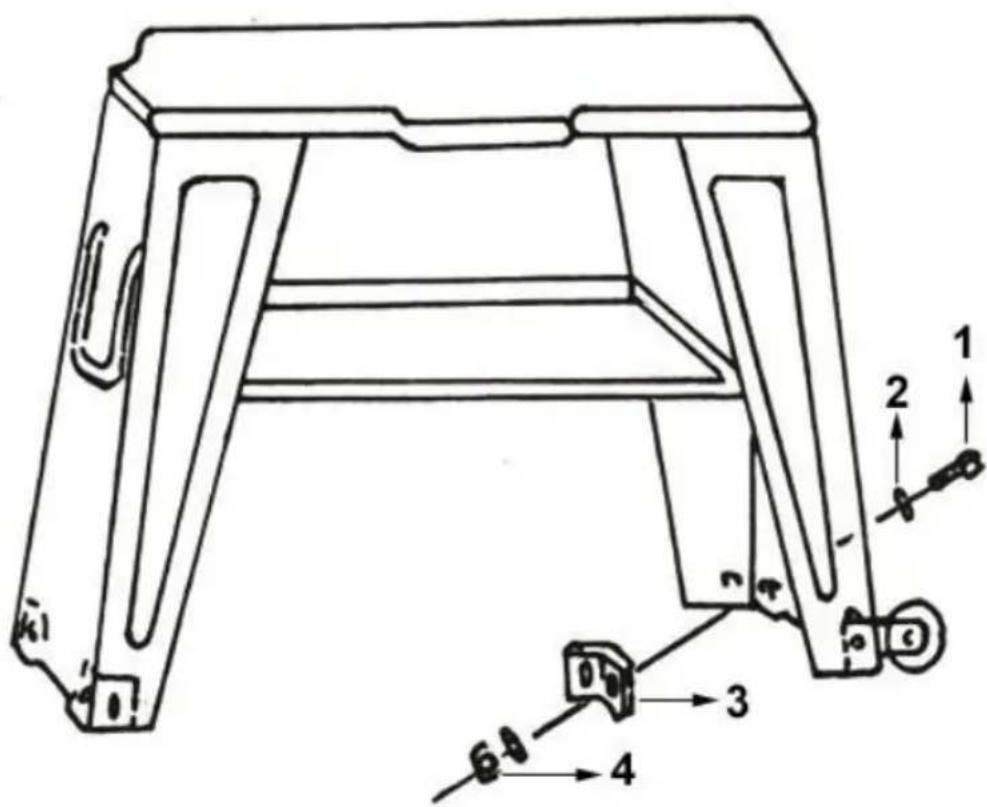

Le manuel de la plaque fixe en forme de V

1. Vis à tête hexagonale
2. Rondelle
3. Plaque fixe en forme de V
4. Écrou hexagonal
   8
   pièces
   16
   pièces
   4
   pièces
   8

TABLEAU DE DÉPANNAGE

Symptôme	Cause(s) possible(s)	Mesures correctives
Lame excessive Rupture	1. Matériau lâche dans l'étau2. Vitesse ou avance incorrec3. Espacement des dents de lame trop important4. Matériau trop grossier5. Tension de lame incorrecte6. Dents en contact avec le matériau avant la scie e commencé7. La lame frotte sur le rebo la roue8. Roulements de guidage ma alignés9. Fissuration au niveau de la soudure	1. Serrez fermement le travail2. Régler la vitesse ou l'avanc3. Remplacer par une lame à petits espaces de dents4. Utilisez une lame à vitesse lente et à petits espaces de dents5. Ajustez l'endroit où la lame glisse pas sur la roue6. Placez la lame en position travail après le démarrage du moteur.7. Ajustez l'alignement des roue8. Régler les roulements de guidage9. Souder à nouveau, noter la compétence de soudage
Lame prématurée Émoussant	8. Dents trop grossières9. Trop de vitesse10. Pression d'alimentation inadéquate11. Taches dures ou tartre si le matériau12. Écrouissage du matériau13. Torsion de la lame14. Lame insuffisante	8. Utiliser des dents plus fines9. Diminuer la vitesse10. Diminuer la tension du ressort sur le côté de la11. Réduire la vitesse, augmenter la pression d'alimentation12. Augmenter la pression d'alimentation en réduisant la tension du ressort13. Remplacez-la par unenouvelle lame et ajustez tension de la lame14. Serrez le bouton de réglage de la tension de la lame
Usure inhabituelle sur Côté/dos de la lame	4. Guides de lame usés5. Les roulements du guide-lame ne sont pas correctement réglés6. Le support de palier du guide-lame est desserré	4. Remplacer5. Ajuster selon le manuel de l'opérateur6. Serrer

Symptôme	Cause(s) possible(s)	Mesures correctives
Arrachage des dentsLame	5. Dent trop grossière pour le travail6. Pression trop forte, vitesse trop lente7. Pièce vibrante8. Chargement des goélettes	5. Utiliser une lame à dents p fines6. Diminuer la pression, augmenter la vitesse7. Serrez fermement la pièce à usiner8. Utilisez une lame à dents grossières ou une brosse pour éliminer les copeaux
Le moteur tourne trop chaud	6. Tension de la lame trop élevée7. Tension de la courroie de transmission trop élevée8. Les engrenages ont besoin de lubrification9. La coupe est une lame contraignante10. Engrenages mal alignés	6. Réduire la tension sur la lame7. Réduire la tension sur la courroie de transmission8. Vérifier le bain d'huile9. Diminuer l'avance et la vitesse10. Réglez les engrenages de manière à ce que la vis fin soit au centre de l'engrenage
Mauvaises coupes	9. Pression d'alimentation trop élevée10. Le roulement de guidage n'est pas correctement réglé11. Tension de lame inadéquate12. Lame émoussée13. Vitesse incorrecte14. Guide-lame trop espacé15. Ensemble de guide-lame desserré16. Lame du camion trop éloignée des boudins de roue	9. Réduisez la pression en augmentant la tension du ressort sur le côté de la10. Régler le palier de guidage le jeu ne peut pas être supérieur à 0,001 mm11. Augmentez la tension de la lame en ajustant la tension de la lame12. Remplacer la lame13. Régler la vitesse14. Ajuster l'espace des guides15. Serrer16. Réorienter la lame conformément aux instructions d'utilisation
Mauvaises coupes (Rugueux)	4. Trop de vitesse ou d'avance5. La lame est trop grossière6. Tension de la lame relâchée	4. Diminuer la vitesse ou avancer5. Remplacer par une lame plus fine6. Régler la tension de la lame
La lame tourne	3. La coupe est une lame contraignante4. Trop de tension de la lam	3. Diminuer la pression d'alimentation4. Réduire la tension de la lam

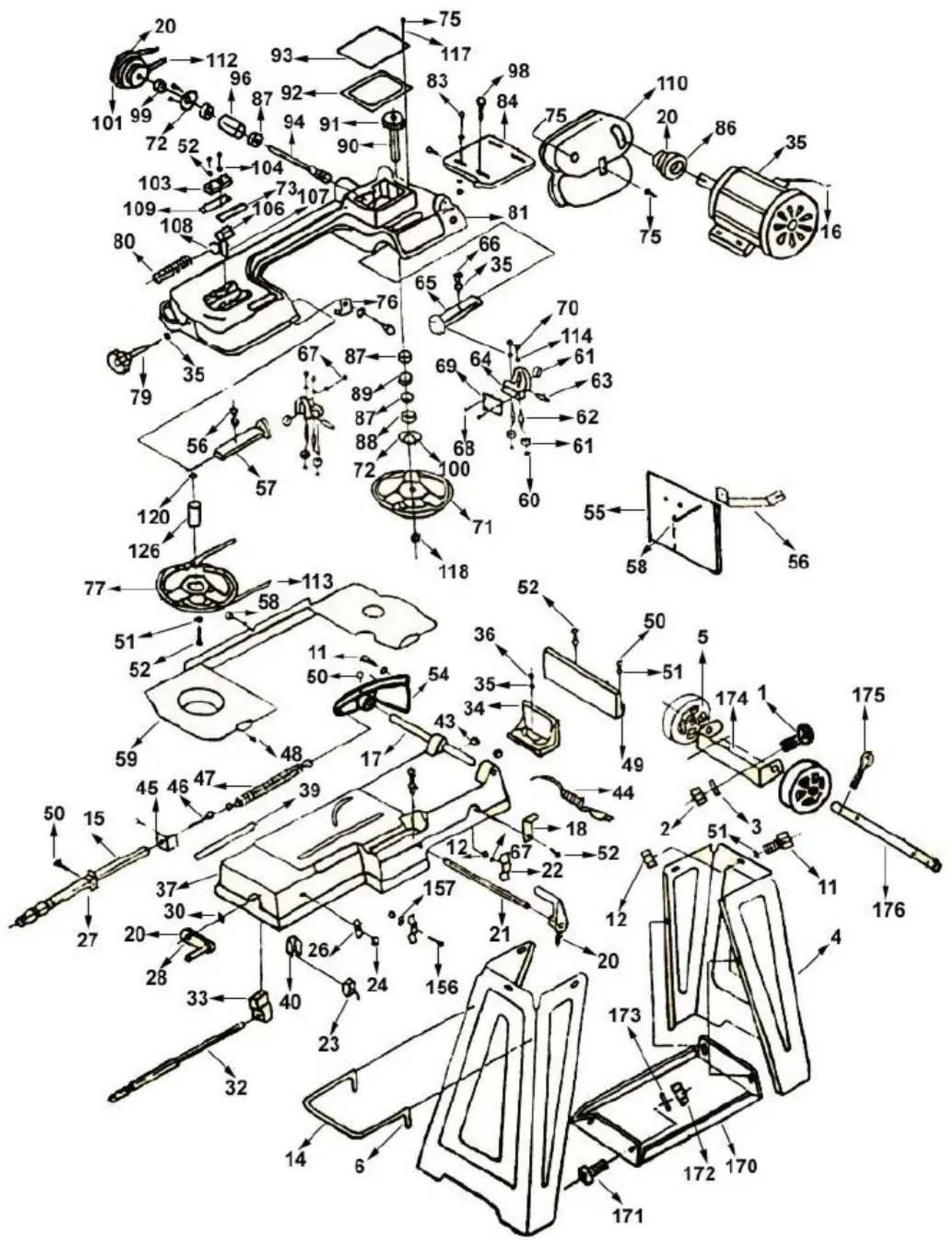

LISTE DES PIÈCES

Pièces n°	Description	Quantité requise
1	Vis à tête hexagonale	2
2	Écrou hexagonal	2
3	Rondelle	4
4	Support au sol (à droite)	1
5	Essai sur roue (facultatif)	1
6	Goupille fendue	2
11	Vis à tête hexagonale	13
12	Écrou hexagonal	10
13	Support au sol (à gauche)	1
14	Poignée de support au sol (en option)	1
15	Tige de réglage	1
16	Cordon électrique	1
17	Tige pivotante	1
18	Plaque de support	1
19	Arrêt des stocks	1
20	Vis sans tête à six pans creux	1
21	Tige d'arrêt de stock	1
22	Dispositif de retenue de décharge de	1
23	Changer	1
24	Écrou hexagonal	1
26	Panneau de commutation	1
27	Support de tige de réglage	1
28	Volant à main	1
30	Rondelle de butée	1
32	Vis mère	1
33	Écrou d'étau	1
34	Étau mobile	1
35	Rondelle	1
36	Vis à tête hexagonale	1
37	Lit	1
39	Échelle	1
40	Cache-câble électrique	1
43	Anneau en caoutchouc	2
44	Cordon électrique	1
45	Plaque d'écrou	2
46	Vis de réglage du ressort	1
47	Printemps	1
48	Vis	4
49	Étau à onglet	1
50	Vis à tête hexagonale	1
51	Rondelle	5
52	Vis à tête hexagonale	4
53	Vis à tête hexagonale	1
54	Pivoter	1
55	Plaque de coupe verticale	1
56	Support pour plaque de coupe vertica	1
57	Support réglable (gauche)	1
58	Vis à prune	1
59	Couvercle de sécurité arrière de la la	1
60	Rondelle de butée	4
61	Palier	6
62	Guide pivot	4
63	Axe d'arbre de roulement	2
64	Siège réglable en lame	2
65	Support réglable (droit)	1
66	Guide de roulement à rouleaux de la	2
67	verrouillable réglable	2
68	Rondelle élastique	5
69	Vis	1
70	Protège-lame	4
71	Écrou hexagonal	1
72	Roue à aubes (avant)	1
73	Couvercle de roulement de roue à a	5
75	Clé	1
76	Vis à tête hexagonale	1
77	Interrupteur coupe-pointe	1
79	Roue à aubes (arrière)	1
80	Bouton de réglage de la tension de	1
81	lame	1
83	Printemps	2
84	Châssis de carrosserie	1
85	Vis à tête hexagonale	1
86	Plaque de montage du moteur	1
87	Moteur	4
88	Poulie moteur	1
89	Roulement à billes	2
90	Coussinet de palier	1
91	Joint d'étanchéité	1
92	Arbre de roue de transmission	1
93	Mécanisme de transmission	1
94	Joint de boîte de vitesses	2
96	Couvercle de boîte de vitesses	1
98	Engrenage à vis sans fin	1
99	Coussinet de palier	1
100	Vis à prune	6
101	Rondelle	1
103	VisPoulie à vis sans finPlaque coulissante de tension de lam	1
104	Vis sans tête à six pans creux	2
105	Goupille élastique	1
106	Bloc de tirage à plaque coulissante	1
107	Arbre de roue à aubes	1
108	Bloc d'arbre	1
109	Guides coulissants de tension de lam	2
110	Couvercle de poulie de moteur	1
112	Ceinture	1
113	Lame	2
114	Rondelle	2
117	Rondelle	1
118	Rondelle de butée	1
120	Palier	1
121	Vis cruciforme à tête ronde	1
122	Écrou hexagonal	3
126	Bague	1
131	Support de protection de commutateur	1
132	Protection de lame	2
134	Vis	4
140	Écrou hexagonal	4
156	Vis cruciforme à tête ronde	3
157	Rondelle étoile	1
169	Vis à tête cruciforme	2
170	Plaque à outils	1
171	Vis à tête hexagonale	4
172	Écrou hexagonal	4
173	Rondelle	4
174	Support de roue	1
175	Goupille fendue	4
176	Essieu	1

Dessin d'assemblage des pièces

Non.	Description	Quantité	Remarques
1	Corps principal	1 ensemble
2	Jambes	1 ensemble
3	Poignée de jambe	1 pièce
4	Moteur	1 ensemble
5	Poulie d'entraînement des moteurs	1 pièce
6	Couvre-courroies	1 ensemble
7	Ceinture	1 pièce
8	Plaque de coupe verticale	1 pièce
9	Support de plaque de coupe vert	1 pièce
10	Tige d'arrêt de stock	1 pièce
11	Arrêt des stocks	1 pièce
12	Support de roue	1 pièce
13	Axe de support de roue	1 pièce
14	Roue	2 pièces
15	Étagère à outils	1 pièce
16	Fixations	1 ensemble
17	Instruction	1 exemplaire
18	Liste de colisage	1 exemplaire

VEVOR®

TOUGH TOOLS, HALF PRICE

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
