Sega a nastro orizzontale per metallo MANUALE D'USO

MODELLO: BS-115

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

Attenzione: per ridurre il rischio di lesioni, l'utente deve attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Direttive Europea 2012/19/CE. Il simbolo raffigurante un bidone di spazzatura barrato indica che il prodotto richiede la racco differenziata dei rifiuti nell'Unione Europea. Ciò si applica prodotto e a tutti gli accessori contrassegnati con queste simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono portati in un punto di raccolta per il riciclaggio di disposte elettrici ed elettronici

SICUREZZA

1. Conosci la tua sega a nastro. Leggi attentamente il Manuale dell'operatore. Impara le operazioni, le applicazioni e le limitazioni.
2. Utilizzare gli accessori consigliati. Gli accessori non adatti possono essere pericolosi.
3. Indossare un abbigliamento adeguato.
4. Tenere lontane le persone non necessarie.
5. Non sporgersi troppo e non salire sull'utensile.
6. Evitare ambienti pericolosi. Non usare la sega a nastro in luoghi i bagnati. Mantenere l'area di lavoro ben illuminata.
7. Mantenere pulita l'area di lavoro. Pavimenti ingombri e scivolosi favoriscono gli incidenti.
8. Rimuovere le chiavi di regolazione e le chiavi inglesi dalla sega a prima di accenderla.
9. Evitare l'avvio accidentale. Assicurarsi che l'interruttore sia spento più di collegare il cavo di alimentazione.
10. Non forzare la sega a nastro. È sicuro utilizzarla alla velocità di per cui è stata progettata.
11. Prestare particolare attenzione quando si utilizzano seghe a nastro posizione verticale per tenere dita e mani lontane dal percorso della

sia sopra che sotto il tavolo.

1. Non tenere mai il materiale con la sega in posizione orizzontale. Utilizzare sempre la morsa, serrare saldamente.
2. Mantenere la protezione della cinghia e i copriruota in posizione condizioni di funzionamento.
3. Sostenere lavori lunghi e pesanti stando a terra.
4. Ricordarsi sempre di spegnere la macchina una volta terminato il lavoro.
5. Scollegare il cavo di alimentazione prima di effettuare la regolazio Manutenzione e sostituzione della lama.
6. Controllare le parti danneggiate. Le parti danneggiate devono esse sostituite o riparate.
7. Le parti mobili devono rimanere allineate. Tutte le regolazioni deve essere eseguite con l'alimentazione scollegata.
8. Per ottenere prestazioni migliori e più sicure, utilizzare una lama e mantenere l'utensile pulito.
9. La sicurezza è una combinazione di buonsenso e attenzione da | dell'operatore in ogni momento quando la sega è in funzione.
10. Mantenere la sega a nastro in condizioni ottimali è essenziale pe sicurezza.

CARATTERISTICHE

1. Sega a nastro orizzontale e verticale appositamente progettata.
2. Offre tre velocità per tagliare metallo, plastica o legno.
3. Si spegne automaticamente quando il materiale viene tagliato.
4. Con scala per morsa per tagli obliqui.
5. Nessun rumore durante il funzionamento.
6. Ruote (opzionali): spostamento rapido e semplice.

SPECIFICHE

Articolo n.	BS-11 5
Voltaggio	110V / 220V
Frequenza	Frequenza
Energia	550W
Velocità massima S	200 piedi al minuto
Dimensioni rettangolari tagliate	4*6 "
Lunghezza lama	60 "
Capacità	45° / 90°

ASSEMBLAGGIO

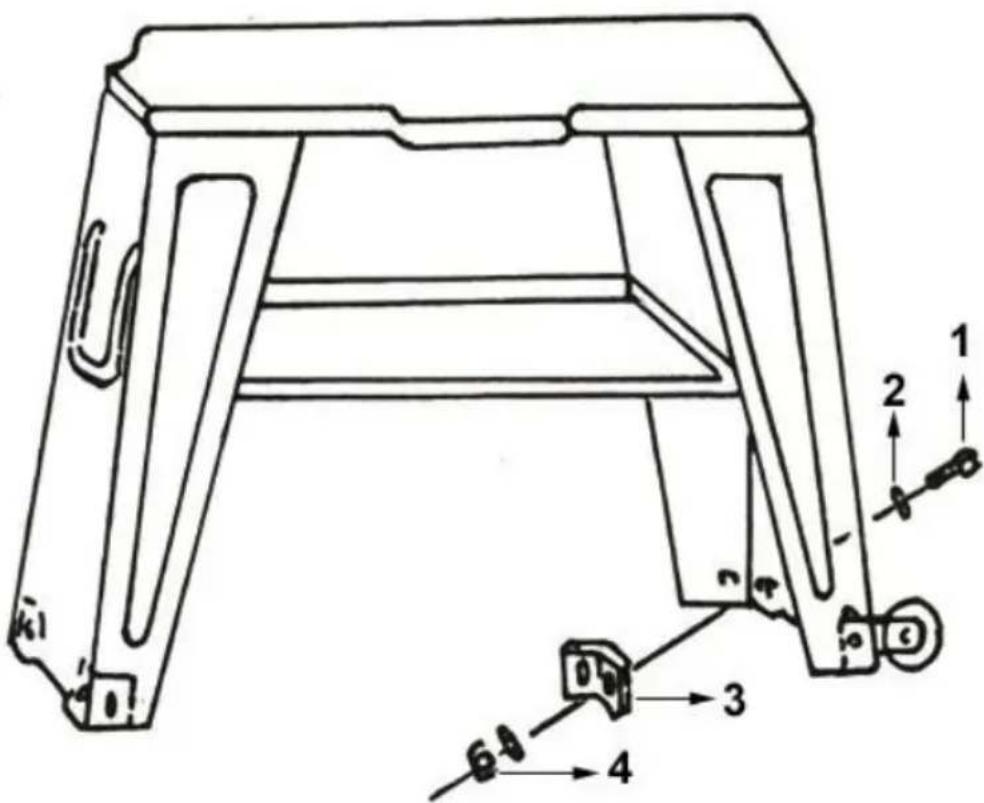

1. Montare le gambe del supporto sulla base della sega a nastro. Vi schema di montaggio
2. Montare la morsa a mano, serrare la vite di fissaggio.

REGOLAZIONE DEL CUSCINETTO GUIDA LAMA

Questa è la regolazione più importante della sega. È impossibile otter un lavoro soddisfacente dalla sega se le guide della lama non sono regolate correttamente. I cuscinetti delle guide della lama per la sega nastro per il taglio dei metalli vengono regolati e sottoposti a test di potenza con diversi tagli di prova prima di lasciare la fabbrica per ga la corretta impostazione. La necessità di regolazione dovrebbe verifica raramente quando la sega viene utilizzata correttamente. Se le guide spostano, è estremamente importante regolarle nuovamente immediatamente. Se non si mantiene la corretta regolazione, la lama taglierà dritta e se la situazione non viene corretta, si danneggerà la Poiché la regolazione della guida è un fattore critico per le prestazior sega, è sempre meglio provare una nuova lama per vedere se quest correggerà il taglio scadente prima di iniziare a regolare i cuscinetti. La lama diventa smussata da un lato prima dell'altro, ad esempio, iniziera tagliare storta. Un semplice cambio della lama dovrebbe correggere questo problema. Una regolazione della guida più difficile non lo farà Se una nuova lama non risolve il problema, controllare che le guide lama siano correttamente distanziate.

Dovrebbe esserci uno spazio libero di 0,001" tra la lama da 0,025" e spessore e il cuscinetto guida. Per ottenere questo spazio regolare cc segue:

1. Il cuscinetto guida interno è fisso e non può essere regolato.
2. Il cuscinetto guida esterno è montato su un bullone eccentrico e essere regolato.
3. Allentare il dado tenendo fermo il bullone con una chiave.
4. Posizionare l'eccentrico ruotando il bullone nella posizione di gioco desiderata.
5. Stringere il dado
6. Regolare il secondo cuscinetto guida lama nello stesso modo.
7. Il bordo posteriore della lama deve appena toccare il bordo del cuscinetto guida lama.

REGOLAZIONE DEL GRUPPO GUIDA LAMA

La sega a nastro per il taglio dei metalli è dotata di due gruppi gui regolabili. Questa caratteristica ti consentirà di regolare la posizione de guida lama per pezzi di lavoro di varie larghezze.

Per effettuare il taglio più accurato e prolungare la durata della lama, gruppi guida lama devono essere regolati in modo da liberare appena pezzo da tagliare. Questo viene fatto come segue:

1. Posizionare il pezzo da lavorare nella morsa della sega a nastro serrarlo saldamente.
2. Regolare il gruppo guida della lama di cattura nella posizione desi allentando le manopole e posizionando le guide necessarie.
3. Stringere le manopole.

REGOLAZIONE DELLA TENSIONE DELLA LAMA

1. Assicurarsi che il motore sia spento.

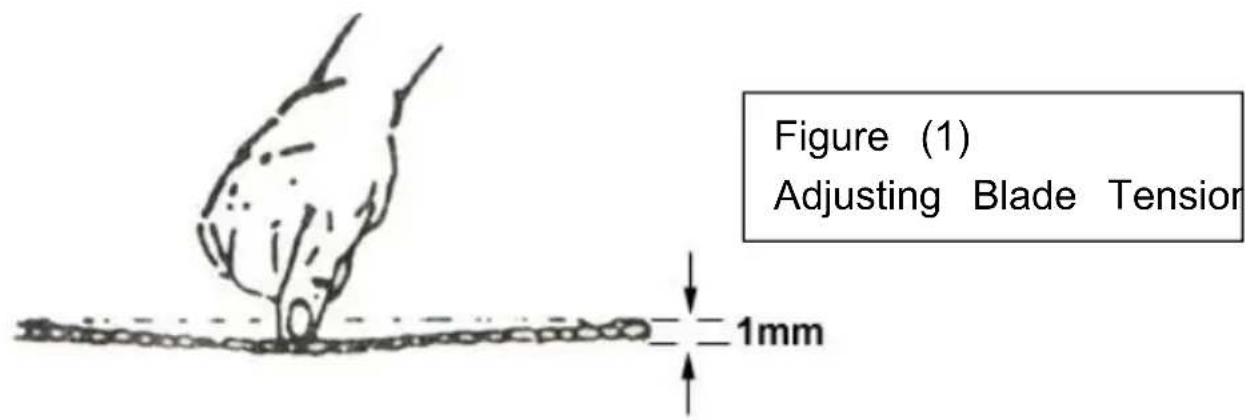

2. Premere leggermente la lama con la mano sinistra, far aderire la posteriore alla flangia della ruota della lama e testare la tensione dell'lama.
3. Regolare la manopola di regolazione della tensione della lama con mano destra fino a quando la lama non ottiene la tensione corretta.

1. Quando si utilizza la sega a nastro, modificare sempre la velocità lama per adattarla al meglio al materiale da tagliare. La tabella di mostrata nella figura (2).
2. Togliere l'alimentazione. Aprire il coperchio di protezione della puleg Allentare la vite di comando (#98), ora è possibile modificare la posizione della cinghia per ottenere la velocità desiderata. Controllare tensione della cinghia come indicato in precedenza. Quando la tensi della cinghia è ben regolata, bloccare saldamente il motore. Chiuder coperchio di protezione della puleggia.

TABELLA DI TAGLIO DEL MATERIALE

Materiale, inossidabile o Acciaio legato, cuscinetto Bronzi/Acciaio dolce, Ottone duro o Bronzo tenero Ottone/Alluminio Altri materiali leggeri	Velocità (SFM) Scanalatura della cinghi utilizzata
	60 Hz	Puleggia motore	Puleggia della sega
	80 piedi al minuto 120 piedi al minuto 200 piedi al minuto	Piccolo Medio Grande	Grande Medio Piccolo

Figura (2) Tabella di taglio del materiale

SELEZIONE DELLA LAMA

1. Nota speciale: la lama per uso generale da 1 (1/2" x 0,025" x 6651/2max) dente per pollice è fornita con la sega a nastro per il metalli. Sono disponibili lame aggiuntive con dimensioni di 10 e 14
2. La scelta del passo della lama è regolata dallo spessore del pezz tagliare; più sottile è il pezzo da lavorare, più denti sono consigliati minimo di 3 denti devono essere sempre nel pezzo da lavorare pe taglio corretto.
3. Se i denti della lama sono così distanti tra loro da trovarsi a ca pezzo da lavorare, si possono verificare gravi danni al pezzo stesso alla lama.

SOSTITUZIONE DELLA LAMA

Sollevare la testa della sega in posizione verticale. Allentare la mano di regolazione della tensione della lama quanto basta per consentire a lama della sega di scivolare via dalle ruote. Installare la nuova lama segue:

1. Posizionare la lama tra ciascun cuscinetto guida.
2. Far scivolare la lama attorno alla puleggia del motore (in basso) e mano sinistra e tenerla in posizione.
3. Tenere la lama tesa contro la puleggia del motore tirandola verso con la mano destra, posizionata nella parte superiore della lama.
4. Rimuovere la mano sinistra dalla puleggia inferiore e spostare la n sulla parte superiore della lama per continuare a tirare verso l'alto lama.
5. Togliere la mano destra dalla lama e regolare la posizione della superiore per consentire alla mano sinistra di far scivolare la lama attorno alla puleggia usando il pollice, l'indice e il mignolo come gu
6. Regolare la manopola di tensione della lama in senso orario finche è abbastanza giusta da impedire lo slittamento della lama. Non strire eccessivamente.
7. Mettere 2-3 gocce di olio sulla lama.
8. Sostituire la protezione della lama.

REGOLAZIONE DEL TRACCIAMENTO DELLA LAMA

Questa regolazione è stata completata e sottoposta a test di potenza fabbrica. La necessità di regolazione dovrebbe verificarsi raramente quando la sega viene utilizzata correttamente. Se il tracciamento esce dalla regolazione è elencato di seguito:

OPERAZIONE DI TAGLIO ORIZZONTALE

Prima di utilizzare l'apparecchio, leggere il manuale di istruzioni ed esaminare ogni parte, tra cui velocità, selezione della lama, posizione montaggio della guida, ecc. Il funzionamento è il seguente:

IMPOSTAZIONE DEL LAVORO

1. Sollevare la testa della sega in posizione verticale.
2. Aprire la morsa per accettare il pezzo da tagliare ruotando la rote all'estremità della base (in senso antiorario).
3. Posizionare il pezzo da lavorare sul piano della sega. Se il prezzo lungo, sostenere l'estremità.
4. Fissare saldamente il pezzo da lavorare nella morsa ruotando il volantino in senso orario.

TAGLIO

Chiudere l'interruttore, abbassando lentamente la testa sul pezzo da tagliare. Non far cadere o forzare. Lasciare che sia il peso della testa sega a fornire la forza di taglio. La sega si spegne automaticamente termine del taglio.

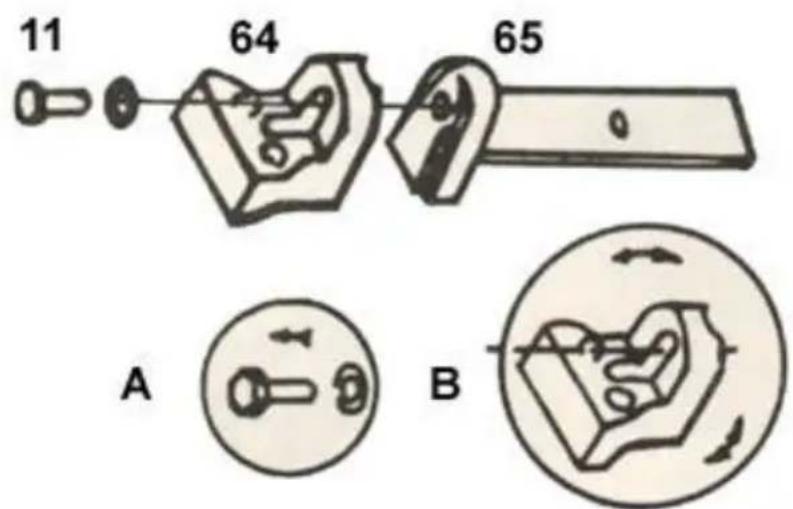

Metodo di regolazione della lama:

A. Allentare la vite n. 11.

B. Regolare la sede regolabile della lama n. 64 per rendere la lama verticale rispetto al piano di appoggio.

C. Posizionare la squadra sul letto per verificare se la lama è vertica caso contrario ripetere i passaggi da A a C.

D. Serrare la vite n. 11.

11 64 65 A B

Figura (4)

Regolazione della lama

LUBRIFICAZIONE

Lubrificare i seguenti componenti utilizzando il lubrificante L-HV32

1. Cuscinetto a sfere - nessuno.

2. Cuscinetto quida lama-nessuno

3. Cuscinetto della ruota motrice: nessuno.

4. Serrare la vite di comando, se necessario.

5. Gli ingranaggi condotti girano nel bagno e non richiedono un cambi lubrificante più di una volta all'anno. Quando è necessario un cambi prima abbassare il tallone in posizione orizzontale, quindi allentare 4 (#75) della scatola del cambio e aprire il coperchio (#93). Posiziona una bacinella sotto l'angolo inferiore stretto della scatola del cambio, sollevare lentamente la testa finché l'olio non fuoriesce, angolo inferi della scatola del cambio, sollevare lentamente la testa finché l'olio r fuoriesce, testa inferiore. Quindi pulire l'olio in eccesso e i corpi es

con stracci morbidi. Quindi aggiungere lubrificante nella scatola finché non è piena e non trabocca. Chiudere il coperchio, serrare 4 viti.

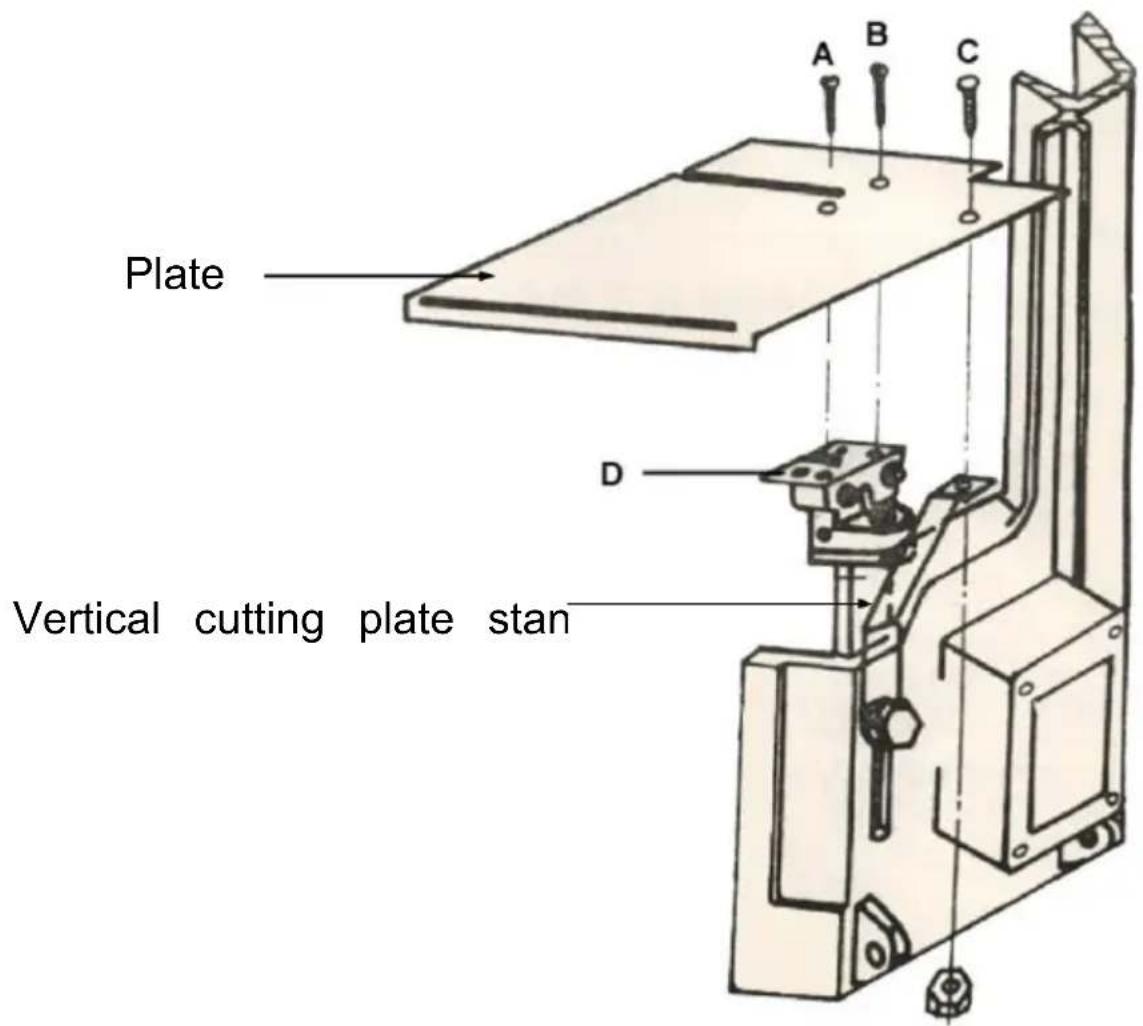

DISEGNO DI ASSEMBLAGGIO DELLA PIASTRA DI TAGLIO VERTICALE.

Fasi per l'assemblaggio:

1. Allentare le tre viti ABC dalla guida della lama. E togliere la parte
2. Per bloccare il supporto della piastra di taglio verticale sulla valvola
3. Per posizionare la piastra sulla guida e sul supporto della piastra taglio verticale, bloccare le tre viti ABC.
4. Eseguire il taglio verticale.
5. Utilizzare il goniometro nelle scanalature del tavolo da lavoro per ottenere un'angolazione fino a 45 gradi sia a sinistra che a destra.

ATTENZIONE - L'uso di altri accessori può essere pericoloso.

ATTENZIONE - Utilizzare sempre gli spingitori, soprattutto quando si

tagliano pezzi di piccole dimensioni.

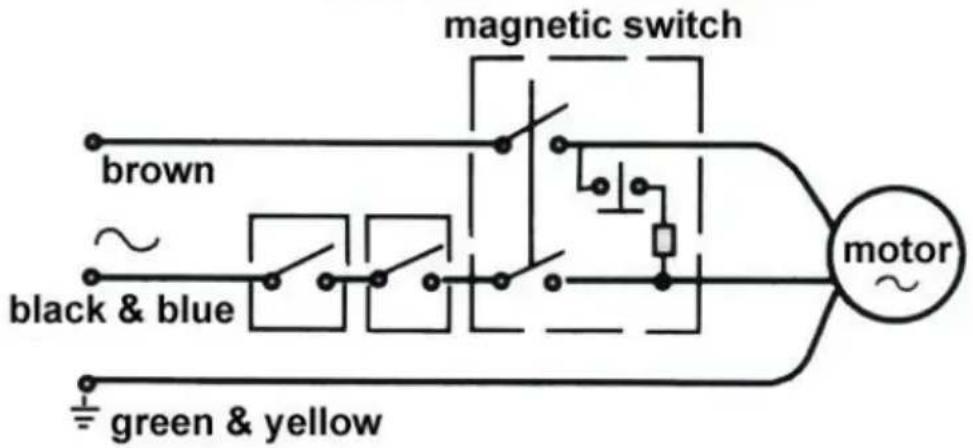

WIRING DIAGRAM

magnetic switch brown black & blue green & yellow motor

Il manuale della piastra fissa a forma di V

1. Vite a testa esagonale 8 PZ
2. Rondella 16 PZ
3. Piastra fissa a forma di V. 4 PZ
4. Dado esagonale 8 PZ

TABELLA DI RISOLUZIONE DEI PROBLEMI

Sintomo	Possibile causa(e)	Azione correttiva
Lama eccessiva Rottura	1. Materiale allentato nella morsa2.Velocità o avanzamento non corretti3.Spaziatura dei denti della lama troppo ampia4.Materiale troppo grossolano5.Tensione della lama non corretta6.Denti a contatto con materiale prima della sega iniziato7. La lama sfrega contro la flangia della ruota8. Cuscinetti di guida disalline9. Crepe nella saldatura	1. Fissare il lavoro in modo s 2.Regolare la velocità o l'avanzamento3.Sostituire con una lama con spaziatura dei denti piccola4. Utilizzare una lama a bassa velocità e con una spaziatura dei denti ridotta5. Regolare il punto in cui la non scivola sulla ruota6. Posizionare la lama correttamente con il lavoro dopo aver avviato il motore7. Regolare l'allineamento delle ruote8. Regolare i cuscinetti di guio9. Saldare di nuovo, notare l'abilità di saldatura
Lama prematura Opacizzazione	22. Denti troppo grossolani23. Troppa velocità24. Pressione di alimentazione inadeguata25. Punti duri o incrostazioni sul materiale26. Incrudimento del materiale27. Torsione della lama28. Lama insufficiente	22. Utilizzare denti più fini23. Diminuire la velocità24. Diminuire la tensione della molla sul lato della sega25. Ridurre la velocità, aumentare la pressione di alimentazione26. Aumentare la pressione di alimentazione riducendo la tensione della molla27. Sostituire con una nuova lama e regolare la tension della lama28. Stringere la manopola di regolazione della tensione della lama
Usura insolita Lato/retro della lama	10. Guide della lama usurate 11. Cuscinetti guidalama non regolati correttamente 12. Il supporto del cuscinetto guida lama è allentato	10. Sostituire 11. Regolare secondo il manuale dell'operatore 12. Stringere

Sintomo	Possibile causa(e)	Azione correttiva
Denti strappati da Lama	13. Dente troppo grosso per lavoro14. Pressione troppo elevata, velocità troppo lenta15. Pezzo vibrante16. Caricamento delle gole	13. Utilizzare una lama con dei più fini14. Diminuire la pressione, aumentare la velocità15. Fissare saldamente il pezzo da lavorare16. Utilizzare una lama a denti larghi o una spazzola per rimuovere i trucioli
Il motore gira troppo caldo	16. Tensione della lama tropp alta17. Tensione della cinghia di trasmissione troppo alta18. Gli ingranaggi necessitano di lubrificazione19. Il taglio è una lama lega20. Ingranaggi allineati in modo non corretto	16. Ridurre la tensione sulla lama17. Ridurre la tensione sulla cinghia di trasmissione18. Controllare il bagno d'olio19. Diminuire l'avanzamento e la velocità20. Regolare gli ingranaggi in modo che la vite senza fin sia al centro dell'ingranaggi
Tagli brutti	25. Pressione di alimentazione troppo elevata26. Cuscinetto di guida non regolato correttamente27. Tensione della lama inadeguata28. Lama smussata29. Velocità non corretta30. Guida lama troppo distanziata31. Gruppo guida lama allentato32. Lama del camion troppo lontana dalle flange delle ruote	25. Ridurre la pressione aumentando la tensione della molla sul lato della s26. Regolare il cuscinetto di guida, il gioco non può essere maggiore di 0,001 mm27. Aumentare la tensione della lama regolando la tensione della lama28. Sostituire la lama29. Regola la velocità30. Regola lo spazio delle guid31. Stringere32. Riposizionare la lama secondo le istruzioni per l'
Tagli brutti (Ruvido)	10. Troppa velocità o avanzamento11. La lama è troppo grossa12. Tensione della lama allentata	10. Diminuire la velocità o l'avanzamento11. Sostituire con una lama più fine12. Regolare la tensione della lama
La lama si sta torcendo	7. Il taglio è una lama legan8. Troppa tensione della lama	7. Diminuire la pressione di alimentazione8. Diminuire la tensione della lama

ELENCO DELLE PARTI

Numero di parte	Descrizione	Quantità richiesta
1	Vite a testa esagonale	2
2	Dado esagonale	2
3	Rondella	4
4	Supporto da pavimento (destra)	1
5	Prova della ruota (facoltativo)	1
6	Coppiglia	2
11	Vite a testa esagonale	13
12	Dado esagonale	10
13	Supporto da pavimento (sinistra)	1
14	Maniglia per supporto da pavimento (opzionale)	1
15		1
16	Asta di regolazione	1
17	Cavo elettrico	1
18	Asta girevole	1
19	Piastra di supporto	1
20	Arresto delle scorte	1
21	Vite senza testa a esagono incassato	1
22	Asta di arresto del magazzino	1
23	Fermo di scarico del filo	1
24	Interruttore	1
26	Dado esagonale	1
27	Pannello di commutazione	1
28	Regolazione del supporto dell'asta	1
30	Volantino	1
32	Rondella di spinta	1
33	Vite di comando	1
34	Dado della morsa	1
35	Piastra di morsa mobile	1
36	Rondella	1
37	Vite a testa esagonale	1
39	Letto	1
40	Scala	1
43	Copertura del cavo elettrico	2
44	Anello di gomma	1
45	Cavo elettrico	2
46	Piastra di dado	1
47	Vite di regolazione della molla	1
48	Primavera	4
49	Vite	1
50	Piastra morsa per taglio obliquoVite a testa esagonale	1
51	Rondella	5
52	Vite a testa esagonale	4
53	Vite a testa esagonale	1
54	Perno	1
55	Piastra di taglio verticale	1
56	Supporto per piastra di taglio verticale	1
57	Staffa regolabile (sinistra)	1
58	Vite di prugna	1
59	Copertura di sicurezza posteriore della	1
60	lama	4
61	Rondella di spinta	6
62	Cuscinetto	4
63	Perno di guida	2
64	Perno dell'albero del cuscinetto	2
65	Sedile regolabile con lama	1
66	Staffa regolabile (destra)	2
67	Guida cuscinetto a rulli lama con blo	2
68	regolabile	5
69	Rondella elastica	1
70	Vite	4
71	Protezione lama	1
72	Dado esagonale	1
73	Ruota a pale (anteriore)	5
75	Copertura del cuscinetto della ruota d	1
76	pala	1
77	Chiave	1
79	Vite a testa esagonale	1
80	Interruttore di taglio della punta	1
81	Ruota a pale (posteriore)	1
83	Manopola di regolazione della tensione	2
84	della lama	1
85	Primavera	1
86	Telaio della carrozzeria	1
87	Vite a testa esagonale	4
88	Piastra di montaggio del motore	1
89	Motore	2
90	Puleggia motore	1
91	Cuscinetto a sfere	1
92	Boccola del cuscinetto	1
93	Guarnizione dell'olio	1
94	Albero della ruota di trasmissione	2
96	Ingranaggio di trasmissione	1
98	Guarnizione della scatola del cambio	1
99	Copertura della scatola del cambio	1
100	Ingranaggio a vite senza fine	6
101	Boccola del cuscinetto	1
103	Vite di prugna	1
	Rondella
	Vite
	Puleggia a vite senza fine
	Piastra scorrevole di tensione della la
104	Vite senza testa a esagono incassato	2
105	Perno a molla	1
106	Blocco di trazione a piastra scorrevolo	1
107	Albero della ruota della lama	1
108	Blocco albero	1
109	Guide scorrevoli per la tensione della	2
110	lama	1
112	Copertura puleggia motore	1
113	Cintura	2
114	Lama	2
117	Rondella	1
118	Rondella	1
120	Rondella di spinta	1
121	Cuscinetto	1
122	Vite a testa tonda con esagono inca	3
126	a croce	1
131	Dado esagonale	1
132	Boccola	2
134	Staffa di protezione dell'interruttore	4
140	Protezione lama	4
156	Vite	3
157	Dado esagonale	1
169	Vite a testa tonda con esagono inca	2
170	a croce	1
171	Rondella a stella	4
172	Vite a croce	4
173	Piastra portautensili	4
174	Vite a testa esagonale	1
175	Dado esagonale	4
176	RondellaSupporto per ruotaCoppigliaAsse	1

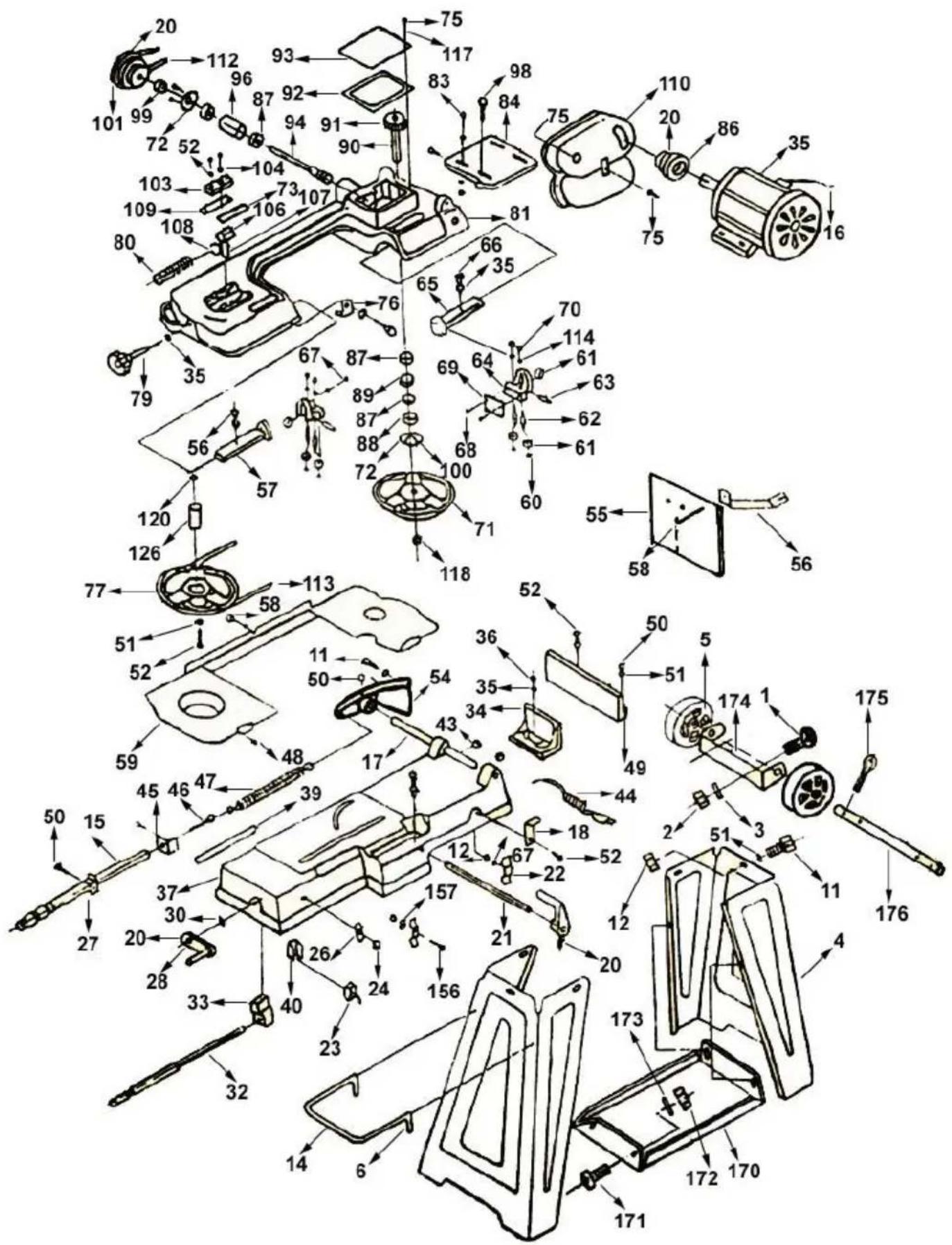

Disegno di assemblaggio di parti

NO.	Descrizione	Quantità	Appunti
1	Corpo principale	1 Impostato
2	Gambe	1 Impostato
3	Maniglia per gamba	1 pz.
4	Motore	1 Impostato
5	Motori Puleggia motrice	1 pz.
6	Copricinture	1 Impostato
7	Cintura	1 pz.
8	Piastra di taglio verticale	1 pz.
9	Supporto per piastra di taglio vert	1 pz.
10	Asta di arresto del magazzino	1 pz.
11	Arresto di magazzino	1 pz.
12	Supporto per ruota	1 pz.
13	Asse del cavalletto della ruota	1 pz.
14	Ruota	2 pezzi
15	Ripiano portautensili	1 pz.
16	Elementi di fissaggio	1 Impostato
17	Istruzione	1 Copia
18	Lista imballaggio	1 Copia

VEVOR®

TOUGH TOOLS, HALF PRICE

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
