GEBRUIKSAANWIJZING BS-115 Vevor

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke of

Waarschuwing: om het risico op letsel te verkleinen, mo gebruiker de gebruiksaanwijzing zorgvuldig lezen.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit ge voor het product en alle accessoires die met dit symbo gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronisch apparaten.

VEILIGHEID

1. Ken uw lintzaag. Lees de handleiding zorgvuldig. Leer de bediening toepassingen en beperkingen.
2. Gebruik aanbevolen accessoires. Onjuiste accessoires kunnen gevaarlijk zijn.
3. Draag geschikte kleding.
4. Houd onnodige mensen op afstand.
5. Reik niet te ver en ga niet op het gereedschap staan.
6. Vermijd gevaarlijke omgevingen. Gebruik de lintzaag niet op vochtig natte locaties. Zorg dat het werkgebied goed verlicht is.
7. Zorg dat de werkplek schoon is. Rommelige en gladde vloeren zijn uitnodiging tot ongelukken.
8. Verwijder de afstelsleutels en moersleutels uit de lintzaag voordat u stroom inschakelt.
9. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar uit staa voordat u het netsnoer aansluit.
10. Forceer de lintzaag niet. Het is veilig om te gebruiken met de snijsnelheid waarvoor deze is ontworpen.
11. Wees extra voorzichtig wanneer u een lintzaag verticaal gebruikt.

ervoor dat uw vingers en handen niet in de buurt van het zaagblad zowel boven als onder de tafel.

1. Houd het materiaal nooit vast met de zaag in horizontale positie. Gebruik altijd de bankschroef, klem stevig vast.
2. Zorg ervoor dat de riembeschermer en de wieldoppen op hun pla zitten en in werkende staat zijn.
3. Ondersteun langdurig, zwaar werk vanaf de vloer.
4. Denk eraan om de machine altijd uit te schakelen wanneer de werkzaamheden zijn voltooid.
5. Koppel het netsnoer los voordat u aanpassingen doet. Onderhoud vervanging van het mes.
6. Controleer beschadigde onderdelen. Beschadigde onderdelen moet worden vervangen of gerepareerd.
7. Bewegende onderdelen moeten uitgelijnd blijven. Alle aanpassingen moeten worden gedaan terwijl de stroom is losgekoppeld.
8. Gebruik een scherp mes en houd het gereedschap schoon voor de beste en veiligste prestaties.
9. Veiligheid is een combinatie van het gezonde verstand van de gebruiker en de alertheid die hij te allen tijde heeft wanneer de zaag werking is.
10. Het is essentieel voor de veiligheid om de lintzaag in topconditie houden.

FUNCTIES

1. Speciaal ontworpen horizontale en verticale lintzaag.
2. Biedt drie snelheden voor het zagen van metaal, kunststof of hout
3. Schakelt automatisch uit wanneer het materiaal is gesneden.
4. Met schaalverdeling voor de verstekbankschroef.
5. Geen geluid tijdens gebruik.
6. Wielen (optioneel) voor snelle en eenvoudige verplaatsing.

SPECIFICATIE

Artikelnr.	BS-11 5
Spanning	110V / 220V
Frequentie	50Hz/60Hz
Stroom	550 watt
Maximale snelheid	200 fpm
Rechthoekige afmetingen snijden	4*6 "
Bladlengte	60 "
Capaciteit	45° / 90°

MONTAGE

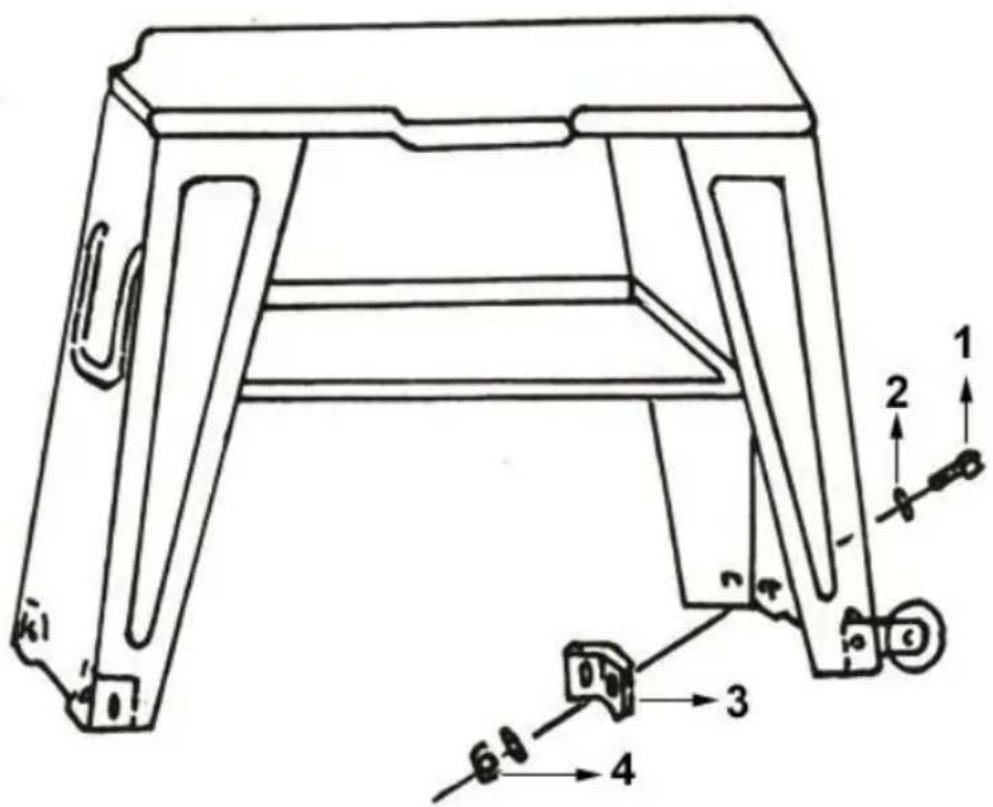

1. Monteer de poten van de standaard op de Band Saw Base. Zie montageschema
2. Monteer de bankschroef op de handgreep en draai de stelschroef

AFSTELLING VAN HET LAGER VAN DE BLADGELEIDER

Dit is de belangrijkste afstelling van uw zaag. Het is onmogelijk om bevredigend werk te krijgen van uw zaag als de bladgeleiders niet ge zijn afgesteld. De bladgeleiderlagers voor uw metaalzaagbandzaag worden afgesteld en getest met verschillende testsnedes voordat ze de fabriek verlaten om de juiste instellingen te garanderen . De noodzaak afstelling zou zelden moeten voorkomen als de zaag correct wordt ge Als de geleiders niet goed zijn afgesteld, is het uiterst belangrijk om onmiddellijk opnieuw af te stellen. Als de juiste afstelling niet wordt gehandhaafd, zal het blad niet recht snijden en als de situatie niet w gecorrigeerd, zal dit schade aan het blad veroorzaken.

Omdat het afstellen van de geleider een kritische factor is in de pres van uw zaag, is het altijd het beste om een nieuw zaagblad te prob te zien of dit slecht zagen corrigeert voordat u begint met het afstell de lagers. Als een zaagblad bijvoorbeeld aan de ene kant eerder bot dan aan de andere kant, zal het scheef gaan zagen. Een eenvoudige zaagbladwissel zou dit probleem moeten verhelpen . Een moeilijkere geleiderafstelling zal dat niet doen.

Als het probleem niet wordt opgelost door een nieuw mes, controleer of de geleiders van het mes de juiste afstand hebben.

Er moet 0,001" speling zijn tussen het 0,025" dikke blad en het geleidelager. Om deze speling te verkrijgen, moet u als volgt afstellen

1. Het binnenste geleidingslager is vast en kan niet worden afgesteld.
2. Het buitenste geleidelager is gemonteerd op een excentrische bout kan worden afgesteld.
3. Draai de moer los terwijl u de bout met een sleutel vasthoudt.
4. Positioneer de excentriek door de bout naar de gewenste spelingp te draaien.
5. Draai de moer vast
6. Stel het tweede bladgeleiderlager op dezelfde manier af.
7. De achterkant van het blad moet net de lip van het bladgeleiderla raken.

MONTAGE VAN DE BLADGELEIDER AFSTELLEN

De Metal Cutting Band Saw is uitgerust met twee verstelbare bladgele. Deze functie stelt u in staat om de positie van de bladgeleider aan passen voor verschillende breedtes van werkstukken.

Om de meest nauwkeurige snede te maken en de levensduur van het te verlengen. De bladgeleiders moeten worden afgesteld om net vrij te van het te snijden stuk. Dit doet u als volgt:

1. Plaats het werkstuk in de bankschroef van de lintzaag en klem he vast.
2. Stel de geleider van het vangblad in op de gewenste positie door handknoppen los te draaien en de gewenste positie van de geleiders stellen.
3. Draai de handknoppen vast.

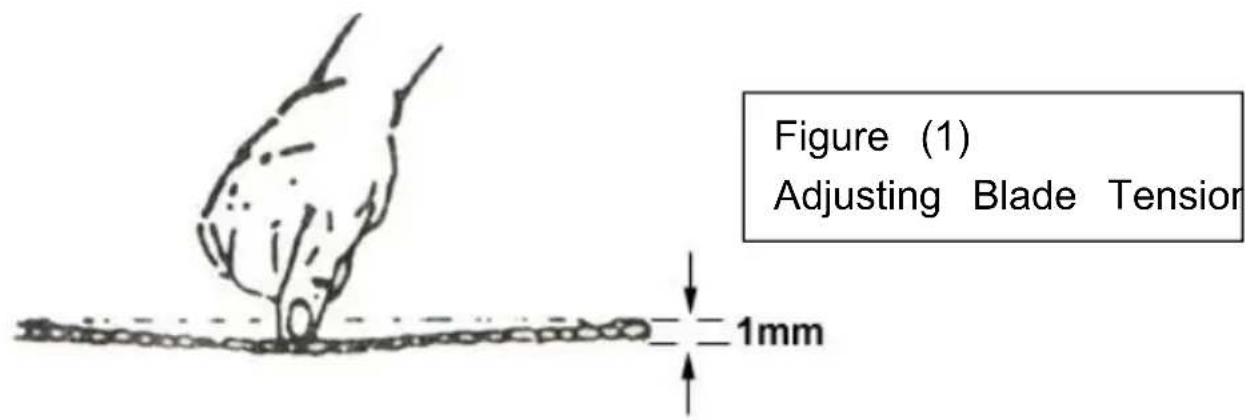

AANPASSEN VAN DE BLADSPANNING

1. Zorg ervoor dat de motor is uitgeschakeld.
2. Druk het zaagblad lichtjes aan met de linkerhand, plaats het achte zaagblad tegen de flens van het zaagbladwiel en test de zaagbladspanning.
3. Verstel de knop voor de instelbare bladspanning met de rechterhar totdat het blad de juiste spanning heeft.

1. Wanneer u uw lintzaag gebruikt, moet u altijd de snelheid van het aanpassen aan het materiaal dat u wilt zagen. De zaagtabel is weergegeven in afbeelding (2).
2. Schakel de stroom uit. Open de beschermkap van de poelie. Draa leidspindel (#98) los, u kunt nu de positie van de riem veranderen gewenste snelheid te krijgen. Controleer de riemspanning zoals eerde aangegeven. Wanneer de spanning van de riem goed is afgesteld, vergrendelt u de motor stevig. Sluit de beschermkap van de poelie.

MATERIAAL SNIJTABEL

Materiaal, roestvrij staal ofGelegeerd staal, lagerBrons/zacht staal, hardmessing of zacht bronsMessing/AluminiumAndere lichte materialen	Speed (SFM) riemgroef gebruikt
	60Hz	Motorpoelie	Zaagpoelie
	80 FPM120 FPM200 FPM	KleinMediumGroot	GrootMediumKlein

Figuur (2) Materiaal snijtabel

BLADSELECTIE

1. Speciale opmerking: 1(1/2" x 0.025" x 641/2min, 651/2max) tand pe inch algemeen gebruiksblad wordt geleverd met de metaalzaagbandzaag. Extra bladen in 10 en 14 tandmaten zijn beschikbaar.

2. De keuze van de bladspoed wordt bepaald door de dikte van het snijden werkstuk; hoe dunner het werkstuk, hoe meer tanden geadviseerd worden. Er moeten te allen tijde minimaal 3 tanden in werkstuk zitten voor een goede snede.

3. Als de tanden van het zaagblad zo ver uit elkaar staan dat ze h werkstuk overlappen, kan dit schade aan het werkstuk en het zaagk veroorzaken.

MES VERVANGEN

Zet de zaagkop omhoog tot verticale positie. Draai de instelknop voor bladspanning voldoende los zodat het zaagblad van de wielen kan gli Installeer het nieuwe blad als volgt:

1. Plaats het blad tussen elk geleidelager.
2. Schuif het mes met uw linkerhand om de motorpoelie (onderkant) houd het op zijn plaats.
3. Houd het blad strak tegen de motorpoelie door het blad omhoog trekken met de rechterhand die zich bovenaan het blad bevindt.
4. Haal de linkerhand van de onderste katrol en trek aan de bovenk het blad om de toepassing voort te zetten door het blad omhoog 1 trekken.
5. Haal de rechterhand van het zaagblad en pas de positie van de bovenste katrol aan, zodat u met uw linkerhand het zaagblad om o katrol kunt schuiven. Gebruik hierbij uw duim, wijsvinger en pink als geleider.
6. Stel de bladspanningsknop met de klok mee in totdat deze precies genoeg is zodat er geen bladslip optreedt. Draai niet te strak aan.
7. Doe 2-3 druppels olie op het mes.
8. Plaats de beschermkap terug.

AFSTELLEN VAN DE BLADSPOORVOER

Deze afstelling is voltooid en getest op vermogen in de fabriek. De noodzaak tot afstelling zou zelden moeten voorkomen wanneer de zaa correct wordt gebruikt. Als de tracking uit de afstelling gaat, staat hie vermeld:

Lees voor gebruik de gebruiksaanwijzing en controleer elk onderdeel, inclusief snelheid, bladkeuze, montagepositie van de geleider, enz. De bediening is als volgt:

WERKOPZET

1. Breng de zaagkop omhoog tot de verticale positie.
2. Open de bankschroef om het te zagen stuk te accepteren door h aan het uiteinde van de basis te draaien (tegen de klok in).
3. Plaats het werkstuk op het zaagbed. Als de prijs lang is, onderste het uiteinde.
4. Klem het werkstuk stevig vast in de bankschroef door het handwie de klok mee te draaien.

SNIJDEN

Sluit de schakelaar, laat de kop langzaam op het werkstuk zakken, la hem niet vallen of forceren. Laat het gewicht van de zaagkop de sni leveren. De zaag schakelt automatisch uit aan het einde van de snec Methode voor het afstellen van het mes:

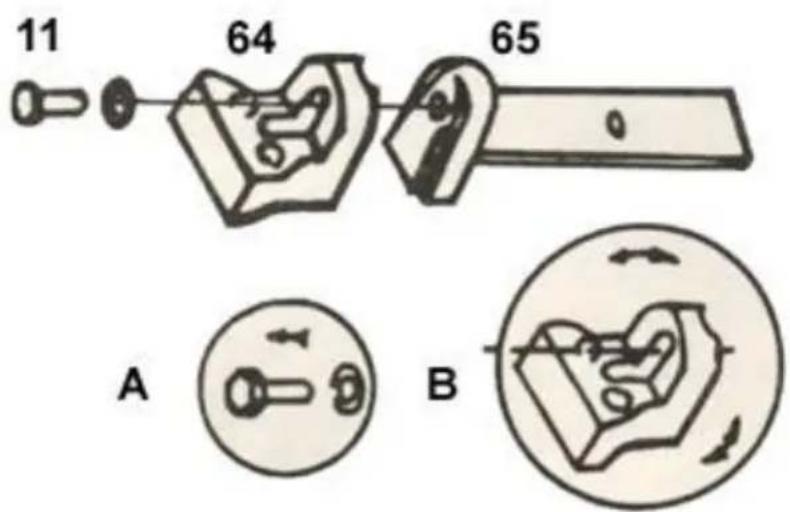

A. Draai schroef #11 los.
B. Stel de verstelbare zitting van het blad #64 zo in dat het blad vten opzichte van het bed staat.
C. Plaats het vierkant op het bed om te controleren of het blad verl

staat. Als dat niet het geval is, herhaalt u stappen A tot en met C. D. Draai schroef #11 vast.

11 64 65 A B

Figuur (4)

Het mes afstellen

SMERING

Smeer de volgende componenten met smeermiddel, L-HV32

1. Kogellagers –geen.
2. Bladgeleiderlager - geen
3. Aangedreven wiellager: geen.

4. Draai de leidspindel vast, indien nodig.

5. De aangedreven tandwielen draaien in het bad en hoeven niet vak dan één keer per jaar van smeermiddel te worden ververst. Wanneer het nodig heeft, zet u eerst de kraal in een horizontale positie, draa vervolgens 4 schroeven (#75) van de versnellingsbak los en opent deksel (#93). Plaats een pan onder de strakke onderste hoek van versnellingsbak, til de kop langzaam op totdat de olie eruit stroomt, Onderste hoek van de versnellingsbak, til de kop langzaam op totda olie eruit stroomt, Laat de kop zakken. Veeg vervolgens overtollige en vreemde stoffen weg met zachte doeken. Voeg vervolgens smeermiddel toe aan de doos totdat deze vol is en niet overstroomt het deksel, draai 4 schroeven vast.

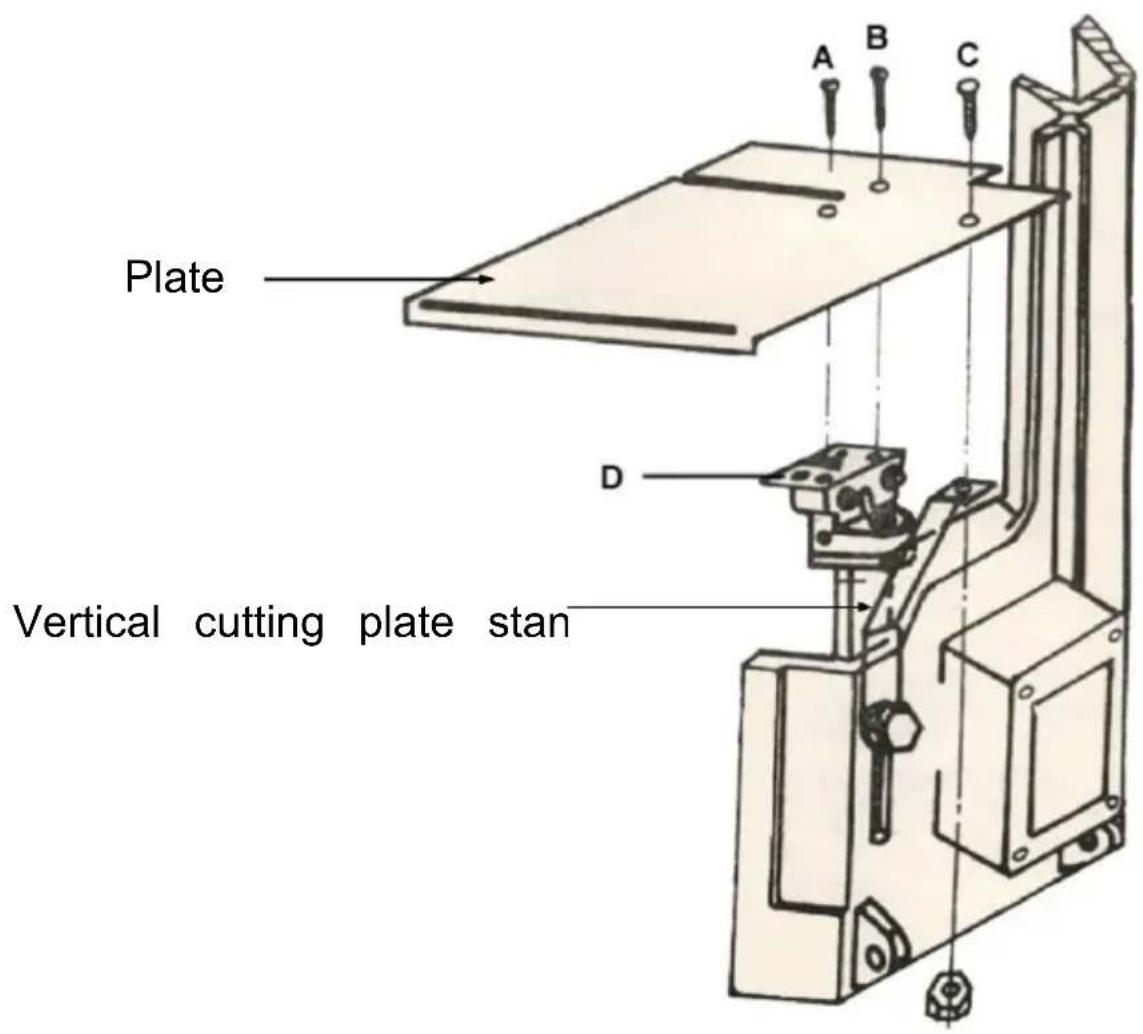

MONTAGETEKENING VAN DE VERTICALE SNIJPLAAT.

Stappen voor montage:

1. Draai de ABC drie schroeven los van de bladgeleider. En verwijde onderdeel "D"
2. Om de verticale snijplaat vast te zetten, zet u hem op de klep.
3. Om de plaat op de geleider en de verticale snijplaatstandaard te plaatsen, draait u de drie ABC-schroeven vast.
4. Gebruik de verticale snijfunctie.
5. Gebruik de verstekgeleider in de groeven van de werktafel om een tot 45 graden naar links of rechts te verkrijgen.

LET OP - Het gebruik van andere accessoires kan gevaarlijk zijn.

LET OP - Gebruik altijd duwstokken, vooral bij het snijden van kleine stukken.

WIRING DIAGRAM

magnetic switch brown black & blue green & yellow motor

De handleiding van de V-vormige vaste plaat

1. V-vormige vaste plaat

4 STUKS

1. Zeskantmoer

8STUKS

Symptoom	Mogelijke oorzaak (en)	Corrigerende maatregelen
Overmatig mes Breuk	1. Materiaal los in bankschroef2. Onjuiste snelheid of toevoe3. Te grote afstand tussen d tanden van het blad4. Materiaal te grof5. Onjuiste bladspanning6. Tanden in contact met materiaal voor zaag is begonnen7. Het mes schuurt tegen de wielflens8. Verkeerd uitgelijnde geleidelagers9. Scheuren bij het lassen	1. Klem het werk stevig vast2. Pas de snelheid of de toe aan3. Vervang door een mes me kleine tandafstand4. Gebruik een zaagblad met een lage snelheid en een kleine tandafstand5. Pas aan waar het mes ni zomaar op het wiel glijdt6. Plaats het mes op de juis plaats nadat de motor is gestart.7. Pas de uitlijning van de w aan8. Geleidingslagers afstellen9. Las opnieuw, let op de lasvaardigheid
Voorbarig mes Afstompen	43. Tanden te grof44. Te veel snelheid45. Onvoldoende toevoerdruk46. Harde plekken of kalkaanslag op het materiaal47. Werkverharding van materiaal48. Blad draaien49. Onvoldoende mes	43. Gebruik fijnere tanden44. Snelheid verlagen45. Verminder de veerspanning aan de zijkant van de za46. Verlaag de snelheid, verhoog de invoerdruk47. Verhoog de toevoerdruk door de veerspanning te verlagen48. Vervang het mes door een nieuw mes en pas de spanning van het mes a49. Draai de knop voor het instellen van debladspanning vast
Ongebruikelijke slijtageZijkant/achterkant van het mes	19. Bladgeleiders versleten20. Bladgeleiderlagers niet goed afgesteld21. De lagerbeugel van de bladgeleider zit los	19. Vervangen20. Aanpassen volgens de handleiding van de operator21. Vastdraaien

Symptoom	Mogelijke oorzaak (en)	Corrigerende maatregelen
Tandenscheuren vanBlad	25. Tand te grof voor werk26. Te zware druk, te lage snelheid27. Trillend werkstuk28. Slokdarm laden	25. Gebruik een fijner getand zaagblad26. Druk verlagen, snelheid verhogen27. Klem het werkstuk stevig vast28. Gebruik een grof getand m of borstel om spanen te verwijderen
Motor draait teheet	31. Bladspanning te hoog32. Aandrijfriemspanning te hoog33. Tandwielen hebben smering nodig34. Snijden is een bindend mes35. Tandwielen niet goed uitgelijnd	31. Verminder de spanning op het blad32. Verminder de spanning op aandrijfriem33. Controleer oliebad34. Verlaag de toevoer en snelheid35. Stel de tandwielen zo af d de worm zich in het midd van het tandwiel bevindt
Slechte bezuinigingen	49. Te grote toevoerdruk50. Geleidingslager niet goed afgesteld51. Onvoldoende bladspanning52. Bot mes53. Snelheid onjuist54. Bladgeleider te ver uit elkaar geplaatst55. Bladgeleider montage los56. Bladwagen te ver van wielflenzen	49. Verminder de druk door de veerspanning aan de zijkvan de zaag te verhogen50. Stel het geleidelager af, de speling mag niet groter zijn dan 0,001 mm51. Verhoog de bladspanning door de bladspanning aan passen52. Vervang mes53. Snelheid aanpassen54. Pas de ruimte van de gids aan55. Vastdraaien56. Herstel het blad volgens de gebruiksaanwijzing
Slechte bezuinigingen (Ruw)	19. Te veel snelheid of voer20. Het mes is te grof21. Bladspanning los	19. Verlaag de snelheid of voer20. Vervangen door fijner mes21. Bladspanning aanpassen
Het mes draait	13. Snijden is een bindend mes14. Te veel bladspanning	13. Verlaag de toevoerdruk14. Verminder de bladspanning

ONDERDELENLIJST

Onderdeelnr.	Beschrijving	Benodigde hoeveelheid
1	Zeskantschroef	2
2	Zeskantmoer	2
3	Wasmachine	4
4	Vloerstandaard (rechts)	1
5	Wieltest (optioneel)	1
6	Splitpen	2
11	Zeskantschroef	13
12	Zeskantmoer	10
13	Vloerstandaard (links)	1
14	Handgreep voor vloerstandaard	1
15	(optioneel)	1
16	Stelstang	1
17	Elektrisch snoer	1
18	Draaibare stang	1
19	Steunplaat	1
20	Voorraad stop	1
21	Zeskantige binnenzeskantschroef	1
22	zonder kop	1
23	Voorraad stopstang	1
24	Draadontlastingshouder	1
26	Schakelaar	1
27	Zeskantmoer	1
28	Schakelpaneel	1
30	Stangsteun afstellen	1
32	Handwiel	1
33	Drukring	1
34	Leidingschroef	1
35	Bankschroefmoer	1
36	Beweegbare bankschroefplaat	1
37	Wasmachine	1
39	Zeskantschroef	1
40	Bed	1
43	Schaal	2
44	Elektrisch snoerafdekking	1
45	Rubberen ring	2
46	Elektrisch snoer	1
47	Moer plaat	1
48	Veerstelschroef	4
49	Lente	1
50	SchroefVerstekplaat voor bankschroefZeskantschroef	1
51	Wasmachine	5
52	Zeskantschroef	4
53	Zeskantschroef	1
54	Scharnier	1
55	Verticale snijplaat	1
56	Verticale snijplaatstandaard	1
57	Verstelbare beugel (links)	1
58	Pruimenschroef	1
59	Veiligheidsafdekking voor de	1
60	achterkant van het mes	4
61	Drukring	6
62	Handelswijze	4
63	Geleidingsdraaipunt	2
64	Lager aspen	2
65	Verstelbare stoel met blad	1
66	Verstelbare beugel (rechts)	2
67	Bladrollagergeleiding instelbare	2
68	vergrendeling	5
69	Veerring	1
70	Schroef	4
71	Mesbescherming	1
72	Zeskantmoer	1
73	Bladwiel (voor)	5
75	Deksel van het lager van het	1
76	schoepenwiel	1
77	Sleutel	1
79	Zeskantschroef	1
80	Schakel de afsnijpunt in	1
81	Bladwiel (achter)	1
83	Knop voor het instellen van de	2
84	bladspanning	1
85	Lente	1
86	Carrosserie frame	1
87	Zeskantschroef	4
88	Motorbevestigingsplaat	1
89	Motor	2
90	Motorpoelie	1
91	Kogellager	1
92	Lagerbus	1
93	Oliekeerring	1
94	Transmissie wielas	2
96	Transmissie versnelling	1
98	Versnellingsbak pakking	1
99	Versnellingsbakdeksel	1
100	Wormwiel	6
101	Lagerbus	1
103	Pruimenschroef	1
	Wasmachine
	Schroef
	Wormwielpoelie
	Bladspanning schuifplaat
104	Zeskantige binnenzeskantschroef	2
105	zonder kop	1
106	Veerpen	1
107	Schuifplaat trekblok	1
108	As van het schoepenwiel	1
109	As blok	2
110	Bladspanningsgeleiders	1
112	Motorpoelie afdekking	1
113	Riem	2
114	Blad	2
117	Wasmachine	1
118	Wasmachine	1
120	Drukring	1
121	Handelswijze	1
122	Ronde kop kruiskopschroef	3
126	Zeskantmoer	1
131	Bus	1
132	Schakelaar beschermingsbeugel	2
134	Veiligheidsbescherming voor het mes	4
140	Schroef	4
156	Zeskantmoer	3
157	Ronde kop kruiskopschroef	1
169	Sterring	2
170	Kruiskopschroef	1
171	Gereedschapsplaat	4
172	Zeskantschroef	4
173	Zeskantmoer	4
174	Wasmachine	1
175	Wielstandaard	4
176	Splitpen	1
	As

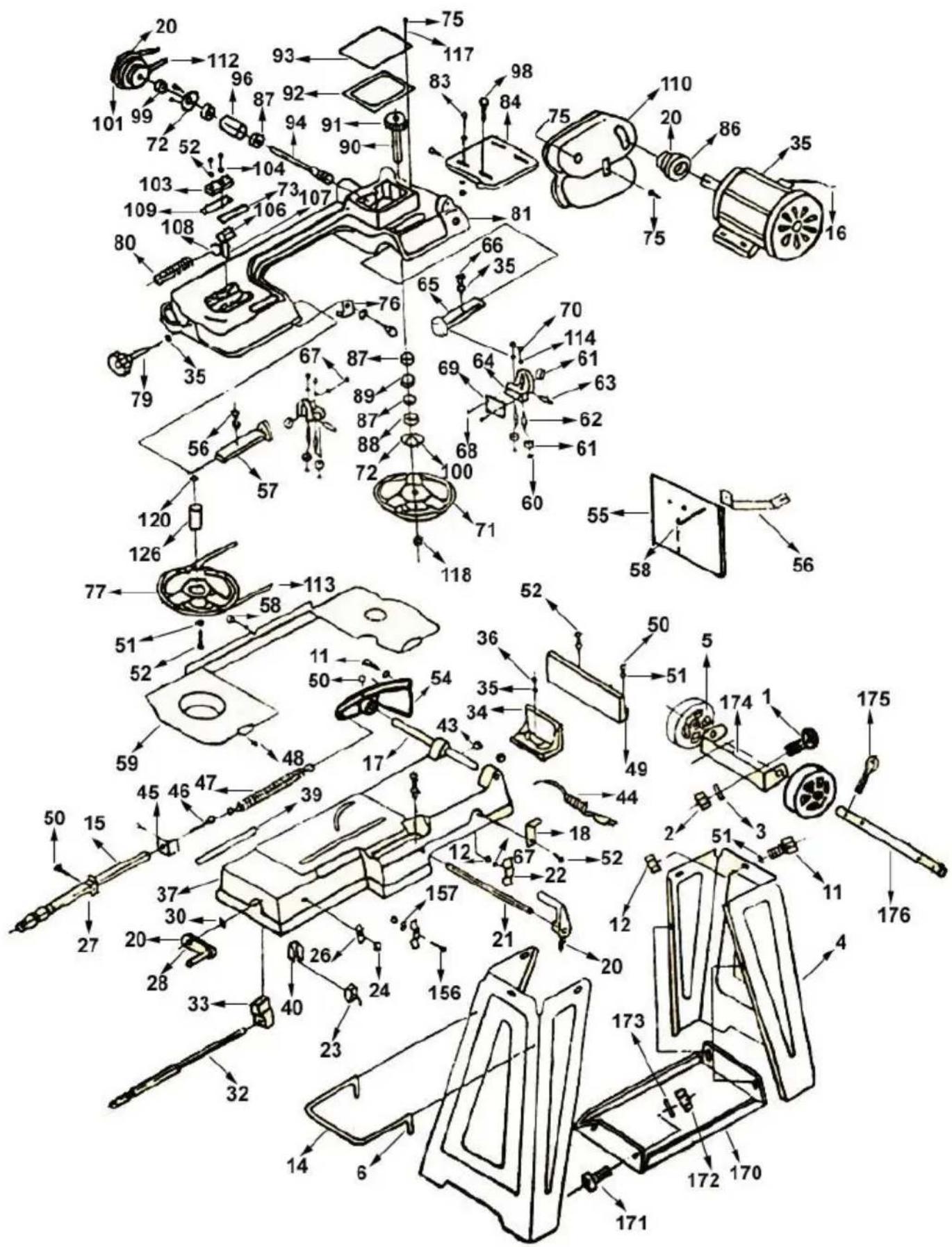

Tekening van de montage van onderdelen

Nee.	Beschrijving	Hoeveelheid	Notities
1	Hoofdgedeelte	1 setje
2	Benen	1 setje
3	Been handvat	1 stuk
4	Motor	1 setje
5	Motoren Aandrijfpoelie	1 stuk
6	Riemhoezen	1 setje
7	Riem	1 stuk
8	Verticale snijplaat	1 stuk
9	Verticale snijplaatstandaard	1 stuk
10	Voorraad Stopstang	1 stuk
11	Voorraad stop	1 stuk
12	Wielstandaard	1 stuk
13	Wielstandaard as	1 stuk
14	Wiel	2 stuks
15	Gereedschapsplank	1 stuk
16	Bevestigingsmiddelen	1 setje
17	Instructie	1 Kopie
18	Paklijst	1 Kopie
