BRUKSANVISNING BS-115 Vevor

Teknisk Support och e-garanticertifikat

(Bilden är endast för referens, se det faktiska objektet)

	Varning - För att minska risken för skada måste använd läsa instruktionerna noggrant.
	Denna produkt omfattas av bestämmelserna i det europe direktivet 2012/19/EC. Symbolen som visar en soptunna anger att produkten kräver separat sophämtning i EU. D gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämna en insamlingsplats för återvinning av elektriska och elekt apparater

SÄKERHET

1. Känn din bandsåg. Läs bruksanvisningen noggrant. Lär dig funktione applikationerna och begränsningarna.
2. Använd rekommenderade tillbehör. Felaktiga tillbehör kan vara farliga
3. Bär lämpliga kläder.
4. Håll onödiga människor borta.
5. Sträck dig inte för långt och stå inte på verktyget.
6. Undvik farlig miljö. Använd inte bandsåg på fuktiga eller våta plats arbetsområdet väl upplyst.
7. Håll arbetsområdet rent. Röriga och hala golv leder till olyckor.
8. Ta bort justeringsnycklar och skiftnycklar från bandsågen innan du på strömmen.
9. Undvik oavsiktlig start. Markera att strömbrytaren är avstängd innan ansluter nätsladden.
10. Tvinga inte bandsågen. Den är säker att arbeta med den skärhas som den är designad för.
11. Var särskilt försiktig när du använder bandsågar i vertikalt läge för hålla fingrar och händer borta från bladets väg, både ovanför och unord bordet.
12. Håll aldrig materialet för hand med sågen i horisontellt läge. Anvå

alltid skruvstädet, kläm fast ordentligt.

1. Håll remskydd och hjulkåpor på plats och i fungerande skick.
2. Stöd långt, tungt arbete från golvet.
3. Kom alltid ihåg att stänga av maskinen när arbetet är klart.
4. Koppla ur nätsladden innan du justerar. Service och byte av blad
5. Kontrollera skadade delar. Skadade delar måste bytas ut eller repareras.
6. Rörliga delar ska hållas i linje. Alla justeringar ska göras med står frånkopplad.
7. Använd ett vasst blad och håll verktyget rent för bästa och säkras prestanda.
8. Säkerhet är en kombination av operatörens sunt förnuft och vaker hela tiden när sågen fungerar.
9. Att hålla bandsågen i toppskick är avgörande för säkerheten.

DRAG

1. Specialdesignad horisontell och vertikal bandsåg.
2. Erbjuder tre hastigheter för kapning av metall i plast eller trä.
3. Stängs av automatiskt när material skärs.
4. Med skala för geringsskruven.
5. Inget ljud under drift.
6. Hjul (tillval) snabb och enkel att flytta.

SPECIFICATION

Art.nr.	BS-11 5
Spänning	110V / 220V
Frekvens	50Hz/60Hz
Driva	550w
Maximal S peed	200 fpm
Skär rektangulära dimensioner	4*6 tum
Blad L längd	60 "
Kapacitet	45° / 90°

MONTERING

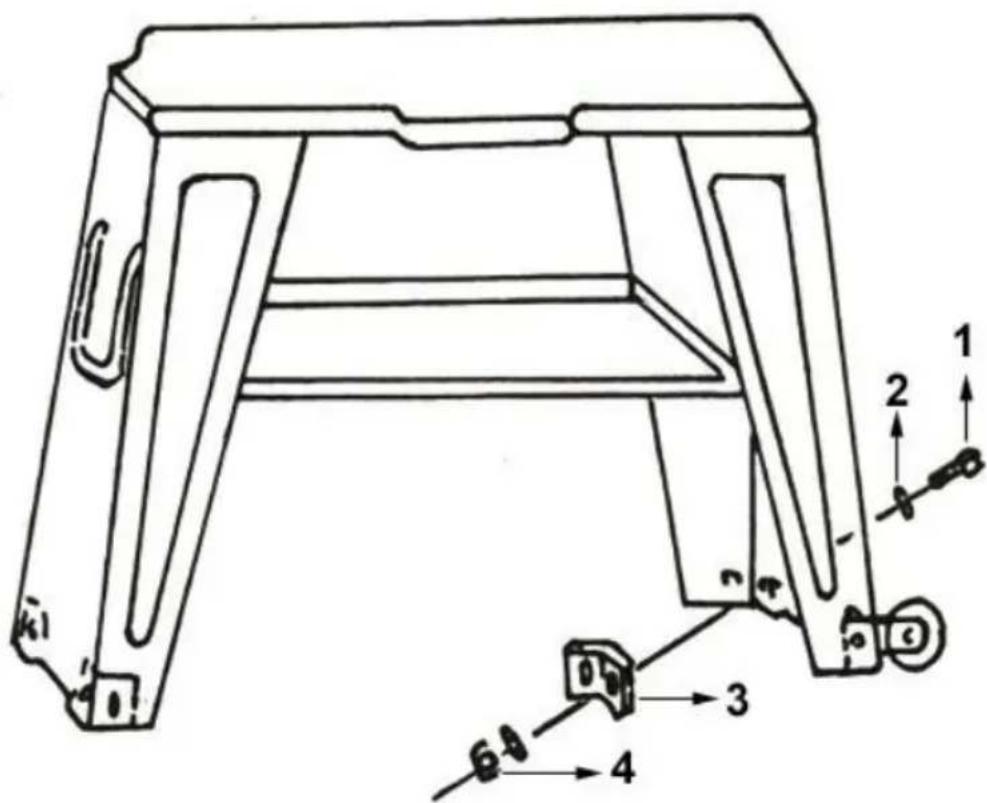

1. Montera stativbenen på bandsågsbasen. Se monteringsschema
2. Montera handtagets skruvstycke, dra åt ställskruven.

JUSTERING AV BLADGUIDELAGER

Detta är den viktigaste justeringen på din såg. Det är omöjligt att få tillfredsställande arbete från din såg om bladstyrningarna inte är korrek justerade. Bladstyrlagren för din metallskärande bandsåg är justerade o effekttestade med flera testskärningar innan de lämnar fabriken för att säkerställa korrekt inställning. Behov av justering bör sällan uppstå nå sågen används på rätt sätt. Om styrningarna kommer ur justering är extremt viktigt att omedelbart justera om. Om korrekt justering inte upprätthålls kommer bladet inte att skära rakt och om situationen inte åtgärdas kommer det att orsaka klingskador.

Eftersom styrjustering är en kritisk faktor för din sågs prestanda, är d alltid bäst att prova ett nytt blad för att se om detta korrigerar dålig innan du börjar justera lagren. Om ett blad blir matt på ena sidan ti än den andra, till exempel, börjar det skära snett. Ett enkelt bladbyte rätta till detta problem . M ore svår styrjustering gör det inte.

Om ett nytt blad inte löser problemet, kontrollera bladstyrningarna för korrekt avständ.

Det bör finnas 0,001 tum mellan bladet med tjockleken 0,025 tum och styrlagret. Justera enligt följande för att få detta spel:

1. Det inre styrlagret är fixerat och kan inte justeras.
   2,. Det yttre styrlagret är monterat på en excentrisk bult och kan jus
2. Lossa muttern samtidigt som du håller i bulten med en skiftnyckel.
3. Placera excentern genom att vrida bulten till önskat spelläge.
4. Dra åt muttern
5. Justera det andra bladstyrlagret på samma sätt.
6. Bladets bakkant ska precis vidröra läppen på bladstyrlagret.

JUSTERING AV BLADGUIDEMONTERING

Metallkapbandssågen är utrustad med två justerbara bladstyrenheter. Denna funktion gör att du kan justera positionen för bladstyrningen för arbetsstycken med olika bredder.

För att åstadkomma den mest exakta skärningen och förlänga bladets livslängd. Bladstyrningsenheterna ska justeras så att de bara klarar det stycke som ska skäras. Detta görs på följande sätt:

1. Placera arbetsstycket i bandsågens skruvstäd och kläm fast ordentli
2. Justera spärrbladets styrenhet till önskat läge genom att lossa handrattarna och placera de styrningar som krävs.
3. Dra åt handrattarna.

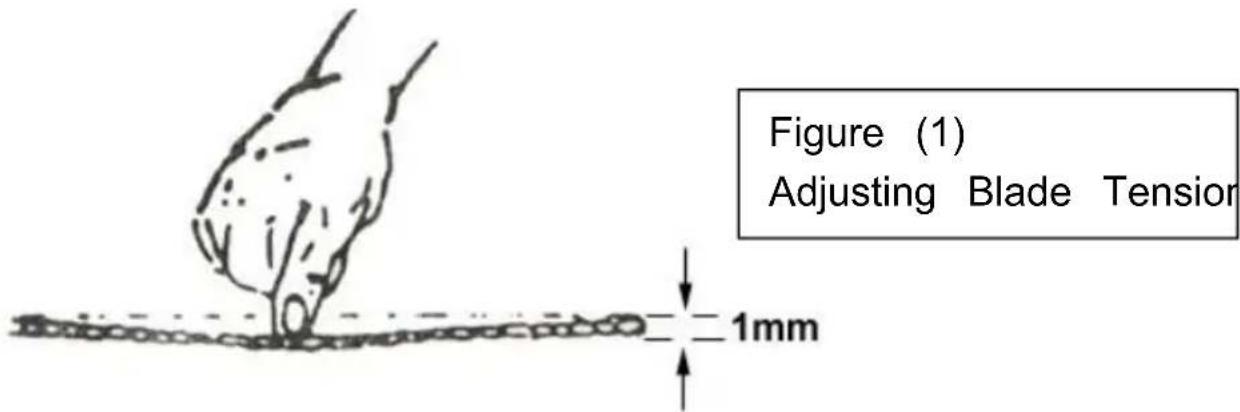

JUSTERING AV BLADSPÄNNING

1. Se till att motorn är avstängd.
2. Tryck lätt på bladet med vänster hand, gör det bakre bladet mot på bladhjulet och testa bladspänningen.
3. Justera den justerbara ratten för bladspänningen med höger hand t bladet har rätt spänning.

1. När du använder din bandsåg, ändra alltid bladhastigheten så att passar materialet som ska skäras. Skärdiagram visas i figur (2).
2. Bryt strömmen. Öppna remskivans skyddslock. Lossa ledarskruven (#98), du kan nu ändra positionen på bältet för att få önskad hasti Kontrollera remspänningen enligt anvisningarna tidigare. När remmens spänning är väl justerad, lås motorn ordentligt. Stäng remskivans skyddslock.

MATERIALSKÄRNINGSSCHEMA

Material, Rostfritt eller

Hastighet (SFM) Remspår används

Legerat stål, lager Brons/Lätt stål, Hård mässing eller Brons MjuMässing/aluminiumAndra lätta material	60 Hz	Motorremskiva	Sågremskiva
	80 FPM120 FPM200 FPM	SmåMediumStor	StorMediumSmå

Figur (2) Materialskärningsdiagram

VAL AV BLAD

1. Särskild notering: 1(1/2" x 0,025"x 641/2min, 651/2max) tand per tu allmänt bruksblad är försedd med metallskärbandsåg. Ytterligare blad storlekarna 10 och 14 kuggar finns tillgängliga.
2. Valet av bladstigning styrs av tjockleken på det arbete som ska s ju tunnare arbetsstycket är, desto fler tänder rekommenderas. Minst tänder bör alltid vara i arbetsstycket för korrekt skärning.
3. Om bladets tänder är så längt ifrån varandra att de går över verk serverskada på arbetsstycket och bladet uppstå.

BYTA BLAD

Lyft såghuvudet till vertikalt läge. Lossa den justerbara knappen för bladspänningen tillräckligt för att sågbladet ska glida av hjulen. Installer det nya bladet enligt följande:

1. Placera bladet mellan varje styrlager.
2. Skjut bladet runt motorns remskiva (nederst) med vänster hand och på plats.

3. Håll bladet spänt mot motorremskivan genom att dra bladet uppåt höger hand som är placerad överst på bladet.

4. Ta bort vänster hand från den nedre remskivan och det är den ösidan av bladet för att fortsätta appliceringen på det uppåtgående då bladet.

5. Ta bort höger hand från bladet och justera positionen för den övre remskivan så att vänster hand kan glida bladet runt remskivan med tummen, pekfingret och lillfingret som guider.

6. Justera bladspänningsratten medurs tills den är precis lagom så att ingen bladglidning inträffar. Dra inte åt för mycket.

7. Lägg 2-3 droppar olja på bladet.
8. Byt ut knivskyddet.

JUSTERING AV BLADENS SPÄRNING

Denna justering har slutförts och effekttestats på fabriken. Behov av justering bör sällan uppstå när sågen används på rätt sätt. Om spårn går ut ur justeringen listas nedan:

Innan du kör, läs bruksanvisningen och undersök varje del inklusive hastighet, val av blad, monteringsläge för styrningen etc. Funktionen är som följer:

ARBETSINSTÄLLNING

1. Höj såghuvudet till vertikalt läge.
2. Öppna skruvstädet för att acceptera stycket som ska skäras genom rotera hjulet i änden av basen (moturs).
3. Placera arbetsstycket på sågbädden. Om priset är långt, stöd slutet
4. Spänn fast arbetsstycket ordentligt i skruvstädet genom att vrida handhjulet medurs.

SKÄRANDE

Stäng strömbrytaren, släpp ner huvudet långsamt på verket. Tappa inte eller tvinga inte. Låt såghuvudets vikt ge skärkraften. Sågen stängs automatiskt av vid slutet av sågningen.

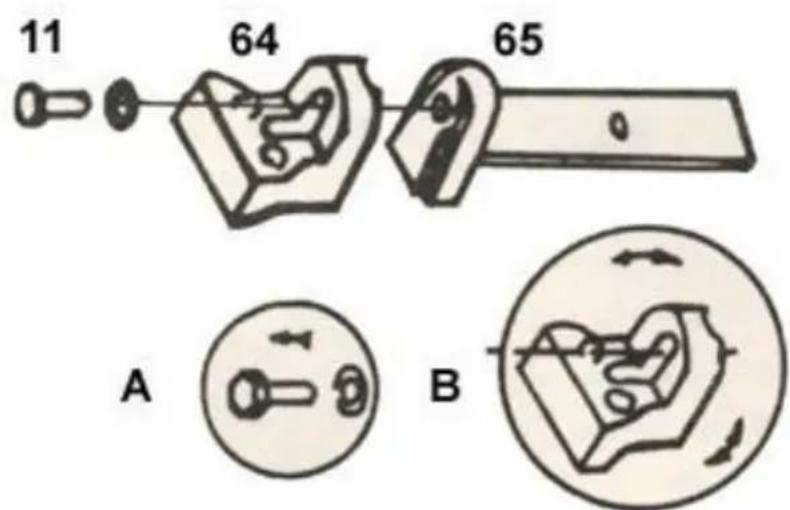

Metod för att justera bladet:

A. Lossa skruven #11.

B. Justera det bladjusterbara sätet #64 för att göra bladet vertikalt mo sängen.

C. Placera fyrkanten på sängen för att kontrollera om bladet är vertik inte, upprepa processen A till C.

D. Dra åt skruven #11.

11 64 65 A B

Figur (4)

Justering av bladet

SMÖRJNING

Smörj följande komponenter med smörjmedel, L-HV32

1. Kullager – inget.

2. Bladstyrningslager - inget

3. Drivna hjullager-inget.

4. Skruva fast ledarskruven - efter behov.

5. De drivna kugghjulen går i badet och behöver inte byta smörjmede än en gång om året. När du behöver byta, lägg först ner vulsten horisontellt läge, lossa sedan 4 skruvar (#75) på växellådan, öppna locket (#93). Placera en panna under det snäva nedre hörnet av växellådan, höj långsamt huvudet tills oljan rinner ut, Nedre hörnet

växellådan, höj långsamt huvudet tills oljan rinner ut, Sänk huvudet. Torka sedan upp överflödig olja och främmande föremål med mjuka trasor. Tillsätt sedan smörjmedel i lådan tills den är full och inte rinn över. Stäng locket, dra åt 4 skruvar.

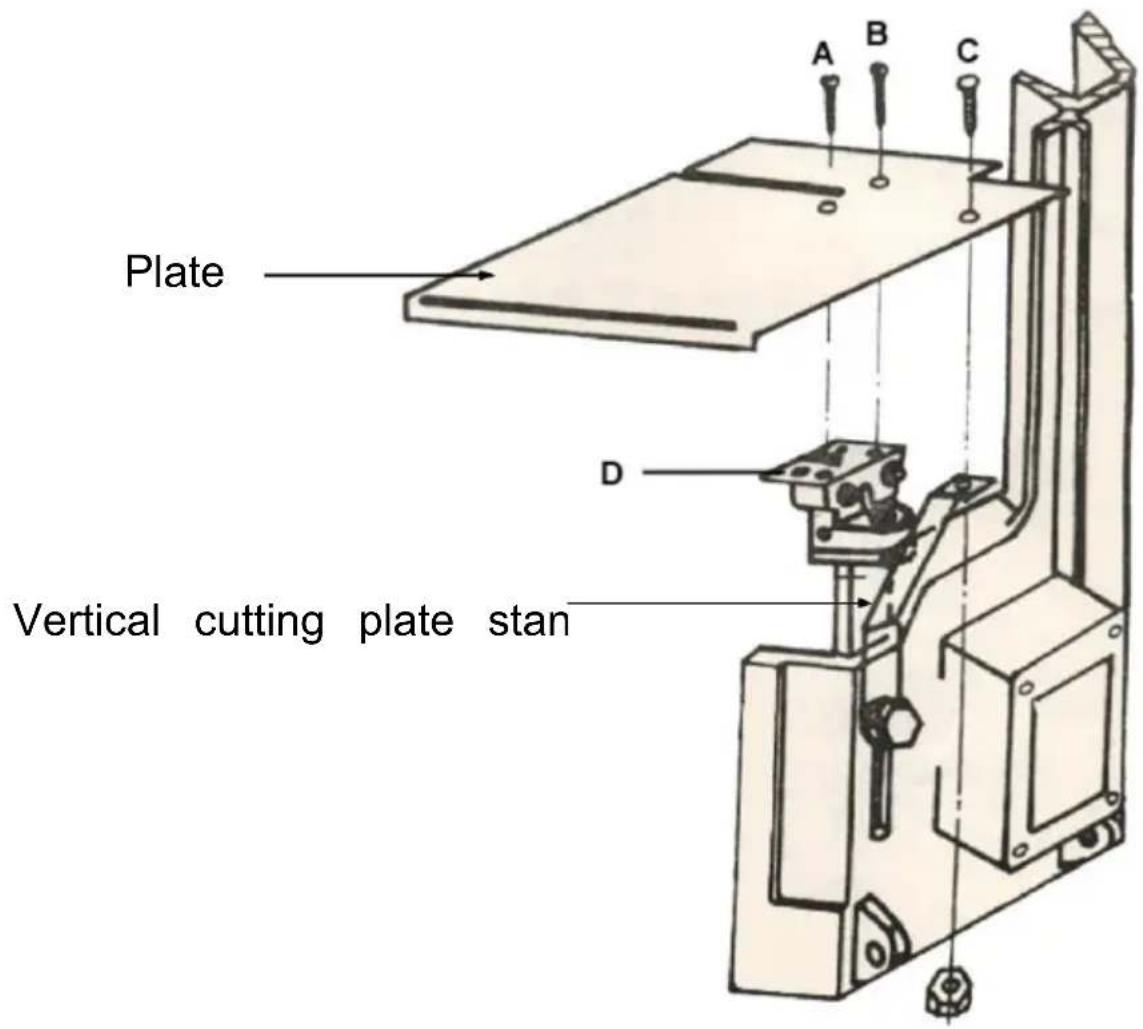

DEN VERTIKALA SKÄRPLATEN MONTERINGSRITNING.

1. Lossa de tre ABC-skruvarna från bladstyrningen. Och ta bort delen
2. För att låsa den vertikala skärplåten stå på ventilen.
3. För att sätta plåten på styrningen och det vertikala skärplåtsstativet sedan de tre ABC-skruvarna.
4. Använd den vertikala skärningen.
5. Använd geringsmätaren i arbetsbordets spår för att få valfri vinkel 45 grader s, antingen vänster eller höger.

FÖRSIKTIGHET - Användning av andra tillbehör kan vara farligt.

FÖRSIKTIGHET - Använd alltid tryckpinnar, särskilt när du skär små l

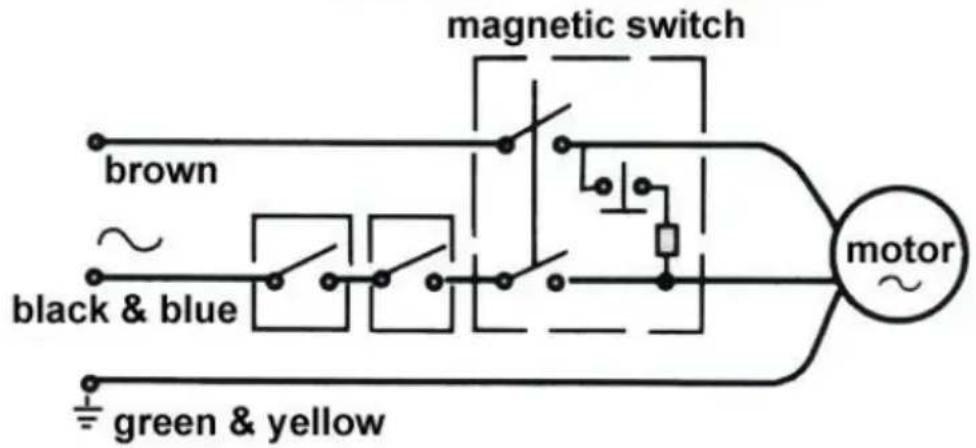

WIRING DIAGRAM

magnetic switch brown ~ black & blue green & yellow motor

Manualen för V-formad fast platta

Symptom	Möjlig orsak(er)	Korrigerande åtgärd
Överdrivet blad brott	1. Material löst i skruvstäd2.Felaktig hastighet eller matning3. Bladtänderna är för stora4. Materialet är för grovt5. Felaktig bladspänning6.Tänder i kontakt med material innan såg är startade7. Bladet skaver på hjulflänse8. Felinriktade styrlager9. Sprickbildning vid svetsning	1. Spänn arbetet säkert2.Justera hastighet eller matning3. Byt ut mot ett litet tandavståndsblad4. Använd ett blad med låg hastighet och litet tandavstånd5. Justera där bladet bara inte glider på hjulet6. Placera bladet i korrekt läge efter att motorn har startat7. Justera hjulinställningen8.Justera styrlager9.Svetsa igen, notera svetsförmågan
För tidigt blad Dulling	50. För grova tänder51. För mycket fart52. Otilräckligt matningstryck53. Hårda fläckar eller skala materialet54. Arbetshärdning av material55. Bladvridning56. Otilräckligt blad	50. Använd finare tänder51. Minska hastigheten52. Minska fjäderspänningen på sidan av sågen53. Minska hastigheten, öka matningstrycket54. Öka matningstrycket genom att minska fjäderspänninger55. Byt ut mot ett nytt blad o justera bladspänningen56. Dra åt bladspänningen justerbar knopp
Ovanligt slitageBladets sida/baksida	22. Bladstyrningar slitna23. Bladstyrningslager inte korrekt justerade24. Bladstyrningslagerfästet är löst	22. Ersätta23. Justera enligt bruksanvisningen24. Spänna
Symptom	Möjlig orsak(er)	Korrigerande åtgård
Tänder som sliter från Blad	29. Tand för grov för arbete30. För hårt tryck, för låghastighet31. Vibrerande arbetsstycke32. Gullets lastning	29. Använd ett finare tandblad30. Minska trycket, ökahastigheten31. Spänn fast arbetsstycketordentligt32. Använd grovt tandblad ellerborste för att ta bort spån
Motorn går för varm	36. Bladspänningen är för hög37. Drivremsspänningen är för hög38. Kugghjul behöver smörjas39. Cut är bindande blad40. Kugghjulen är felaktigtinriktade	36. Minska spänningen på blade37. Minska spänningen på drivremmen38. Kontrollera oljebadet39. Minska matning ochhastighet40. Justera växlarna så attsnäckan är i mitten av vä
Dåliga snitt	57. Matartrycket är för högt58. Styrlagret är inte korrektjusterat59. Otilräcklig bladspänning60. Tråkigt blad61. Hastighet felaktig62. Bladstyrningen är för stor63. Bladstyrenheten lös64. Bladbil för långt bort frånhjulflänsar	57. Minska trycket genom att öfjäderspänningen på sidanav sågen58. Justera styrlagret, spelet fårinte vara större än 0,00159. Öka bladspänningen genomatt justera bladspänningen60. Byt ut bladet61. Justera hastigheten62. Justera guidens utrymme63. Spänna64. Spåra om bladet enligtbruksanvisningen
Dåliga snitt (Grov)	22. För mycket hastighet ellermatning23. Bladet är för grovt24. Bladspänningen lös	22. Minska hastigheten ellermata23. Byt ut mot ett finare blad24. Justera bladspänningen
Bladet vrider sig	15. Cut är bindande blad16. För mycket bladspänning	15. Minska matningstrycket16. Minska bladspänningen

DELLISTA

Delar nr.	Beskrivning	Krävs kvantitet
1	Sexkantskruv	2
2	Sexkantmutter	2
3	Bricka	4
4	Golvstativ (höger)	1
5	Hjulanalys (valfritt)	1
6	Saxnål	2
11	Sexkantskruv	13
12	Sexkantmutter	10
13	Golvstativ (vänster)	1
14	Golvstativhandtag (tillval)	1
15	Justerstång	1
16	Elsladd	1
17	Vridbar stång	1
18	Stödplatta	1
19	Lagerstopp	1
20	Huvudlös skruv med sexkant	1
21	Stock stoppstav	1
22	Trådavlastningshållare	1
23	Växla	1
24	Sexkantmutter	1
26	Brytarpanel	1
27	Justerande stångstöd	1
28	Handhjul	1
30	Tryckbricka	1
32	Blyskruv	1
33	Skruvmutter	1
34	Rörlig skruvstädplatta	1
35	Bricka	1
36	Sexkantskruv	1
37	Säng	1
39	Skala	1
40	Elkabelskydd	1
43	Gummi ring	2
44	Elsladd	1
45	Mutterplatta	2
46	Fjäderjusteringsskruv	1
47	Fjädra	1
48	Skruva	4
49	Geringsskruvsplåt	1
50	Sexkantskruv	1
51	Bricka	5
52	Sexkantskruv	4
53	Sexkantskruv	1
54	Svänga	1
55	Vertikal skärplåt	1
56	Vertikalt skärplåtsställ	1
57	Justerbart fäste (vänster)	1
58	Plommonskruv	1
59	Säkerhetsskydd med bladets baksida	1
60	Tryckbricka	4
61	Lager	6
62	Styr pivot	4
63	Lageraxeltapp	2
64	Blad justerbar sits	2
65	Justerbart fäste (höger)	1
66	Bladrullagersstyrning justerbart lås	2
67	Fjäderbricka	2
68	Skruva	5
69	Bladskydd	1
70	Sexkantmutter	4
71	Bladhjul (fram)	1
72	Bladhjulslagerskydd	1
73	Nyckel	5
75	Sexkantskruv	1
76	Slå av spetsen	1
77	Bladhjul (bak)	1
79	Bladspänning justerbar knopp	1
80	Fjädra	1
81	Kroppsram	1
83	Sexkantskruv	2
84	Motormonteringsplatta	1
85	Motor	1
86	Motorremskiva	1
87	Kullager	4
88	Lagerbussning	1
89	Oljetätning	2
90	Transmissionshjulsaxel	1
91	Växellåda	1
92	Växellådans packning	1
93	Växellådans lock	1
94	Snäckredskap	2
96	Lagerbussning	1
98	Plommonskruv	1
99	Bricka	1
100	Skruva	6
101	Snäckhjulsremskiva	1
103	Bladspänningsglidplatta	1
104	Huvudlös skruv med sexkant	2
105	Fjäderstift	1
106	Dragblock för glidplatta	1
107	Bladhjulsaxel	1
108	Axelblock	1
109	Bladspänningsglidledare	2
110	Motorremskiva käpa	1
112	Bälte	1
113	Blad	2
114	Bricka	2
117	Bricka	1
118	Tryckbricka	1
120	Lager	1
121	Tvärskruv med rund huvud	1
122	Sexkantmutter	3
126	Bussning	1
131	Brytarskyddsfäste	1
132	Bladsäkert skydd	2
134	Skruva	4
140	Sexkantmutter	4
156	Tvärskruv med rund huvud	3
157	Stjärnbricka	1
169	Tvärhylsskruv	2
170	Verktygsplatta	1
171	Sexkantskruv	4
172	Sexkantmutter	4
173	Bricka	4
174	Hjulstativ	1
175	Saxnål	4
176	Axel	1

Inga.	Beskrivning	Kvantitet	Anteckningar
1	Huvuddel	1 set
2	Ben	1 set
3	Benhandtag	1 st
4	Motor	1 set
5	Motorer drivande remskiv	1 st
6	Bältesskydd	1 set
7	Bälte	1 st
8	Vertikal skärplatta	1 st
9	Stativ för vertikalt skärpla	1 st
10	Stock Stop Rod	1 st
11	Stock Stop	1 st
12	Hjulställ	1 st
13	Hjulstativaxel	1 st
14	Hjul	2 st
15	Verktygshylla	1 st
16	Fästelement	1 set
17	Instruktion	1 kopia
18	Packlista	1 kopia
