BEDIENUNGSANLEITUNG BS-115 Vevor

Technisch Support und E-Garantie-Zertifikat

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf da tatsächliche Objekt)

Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.

Dieses Produkt unterliegt den Bestimmungen der europäi Richtlinie 2012/19/EU. Das Symbol einer durchgestrichene Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem gekennzeichneten Zubehörteile. So gekennzeichnete Produ dürfen nicht im normalen Hausmüll entsorgt werden, son müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werde

SICHERHEIT

1. Machen Sie sich mit Ihrer Bandsäge vertraut. Lesen Sie die Bedienungsanleitung sorgfältig durch. Lernen Sie die Bedienung, Anwendungen und Einschränkungen kennen.
2. Verwenden Sie empfohlenes Zubehör. Ungeeignetes Zubehör kann gefährlich sein.
3. Tragen Sie angemessene Kleidung.
4. Halten Sie unnötige Personen fern.
5. Überstrecken Sie sich nicht und stellen Sie sich nicht auf das We
6. Vermeiden Sie gefährliche Umgebungen. Verwenden Sie die Bandsä nicht an feuchten oder nassen Orten. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereichs.
7. Halten Sie Ihren Arbeitsbereich sauber. Unordnung und rutschige Beführen zu Unfällen.
8. Entfernen Sie Einstellschlüssel und Schraubenschlüssel von der Bandsäge, bevor Sie sie einschalten.
9. Vermeiden Sie ein unbeabsichtigtes Einschalten. Stellen Sie sicher, dass der Schalter ausgeschaltet ist, bevor Sie das Netzkabel einstecke

10. Wenden Sie keine Gewalt an der Bandsäge an. Sie kann sicher Schnittgeschwindigkeit betrieben werden, für die sie ausgelegt ist.

11. Seien Sie besonders vorsichtig, wenn Sie Bandsägen in vertikaler Position verwenden, und halten Sie Finger und Hände aus dem Weg Sägeblatts, sowohl über als auch unter dem Tisch.

12. Halten Sie das Material niemals mit der Hand, wenn die Säge waagerecht steht. Verwenden Sie immer einen Schraubstock und klemmen Sie es gut fest.
13. Sorgen Sie dafür, dass Riemenschutz und Radabdeckungen an ihr Platz und in funktionstüchtigem Zustand sind.
14. Unterstützen Sie lange, schwere Arbeiten vom Boden aus.
15. Denken Sie immer daran, die Maschine auszuschalten, wenn die beendet ist.
16. Vor dem Einstellen das Netzkabel abziehen. Wartung und Klingenwechsel.
17. Überprüfen Sie beschädigte Teile. Beschädigte Teile müssen ersetzt oder repariert werden.
18. Bewegliche Teile müssen in einer Linie bleiben. Alle Einstellungen müssen bei ausgeschalteter Stromversorgung vorgenommen werden.
19. Verwenden Sie eine scharfe Klinge und halten Sie das Werkzeug sauber, um eine optimale und sichere Leistung zu erzielen.
20. Sicherheit beruht auf dem gesunden Menschenverstand und der ständigen Wachsamkeit des Bedieners, wenn die Säge in Betrieb ist.
21. Aus Sicherheitsgründen ist es wichtig, die Bandsäge in einem einwandfreien Zustand zu halten.

MERKMALE

1. Speziell entwickelte horizontale und vertikale Bandsäge.

2. Bietet drei Geschwindigkeiten zum Schneiden von Metall, Kunststoff oder Holz.

3. Schaltet sich automatisch ab, wenn das Material geschnitten ist.

4. Mit Skala für den Gehrungsschraubstock.

5. Kein Lärm während des Betriebs.

6. Rollen (optional) für schnelles und einfaches Bewegen.

SPEZIFIKATION

Artikelnr.	BS-11 5
Stromspannung	110 V / 220 V
Frequenz	50 Hz/60 Hz
Leistung	550 W
Maximale Geschwindigkeit	200 Fuß pro Minute
Rechteckige Schnittmaße	4*6 Zoll
Klingenlänge	60 Zoll
Kapazität	45° / 90°

MONTAGE

1. Montieren Sie die Ständerbeine an der Bandsägenbasis. Siehe Montagediagramm
2. Griff des Schraubstockrads montieren, Stellschraube festziehen.

EINSTELLUNG DES KLINGENFÜHRUNGSLAGERS

Dies ist die wichtigste Einstellung an Ihrer Säge. Wenn die Sägeblattführungen nicht richtig eingestellt sind, ist mit Ihrer Säge kein zufriedenstellendes Ergebnis möglich. Die Sägeblattführungslager Ihrer Metallbandsäge werden vor Verlassen des Werks eingestellt und mit mehreren Testschnitten auf ihre Leistung getestet, um die richtige Einstellung sicherzustellen. Bei richtiger Verwendung der Säge sollte e Einstellung nur selten erforderlich sein. Wenn die Führungen nicht richt eingestellt sind, ist es äußerst wichtig, sie sofort neu einzustellen. We die richtige Einstellung nicht beibehalten wird, schneidet das Sägeblatt nicht gerade, und wenn die Situation nicht korrigiert wird, führt dies zu Schäden am Sägeblatt.

Da die Einstellung der Führung ein entscheidender Faktor für die Leis Ihrer Säge ist, ist es immer am besten, ein neues Sägeblatt auszuprobieren, um zu sehen, ob dies schlechte Schnitte behebt, bevc Sie mit der Einstellung der Lager beginnen. Wenn ein Sägeblatt beispielsweise auf einer Seite früher stumpf wird als auf der anderen, beginnt es schief zu schneiden. Ein einfacher Sägeblattwechsel sollte dieses Problem beheben . Eine schwierigere Einstellung der Führung

reicht nicht aus.

Wenn sich das Problem durch ein neues Sägeblatt nicht beheben lässt überprüfen Sie, ob die Sägeblattführungen den richtigen Abstand haben Zwischen dem 0,025 Zoll dicken Sägeblatt und dem Führungslager soll ein Abstand von 0,001 Zoll bestehen. Um diesen Abstand zu erreiche gehen Sie wie folgt vor:

1. Das innere Führungslager ist fest und kann nicht eingestellt werder
2. Das äußere Führungslager ist auf einem Exzenterbolzen montiert ur kann eingestellt werden.
3. Lösen Sie die Mutter, während Sie die Schraube mit einem Schraubenschlüssel festhalten.
4. Positionieren Sie den Exzenter durch Drehen der Schraube in die gewünschte Spielposition.
5. Mutter festziehen
6. Stellen Sie das zweite Sägeblattführungslager auf die gleiche Weise
7. Die hintere Kante der Klinge sollte die Lippe des Klingenführungslagerade berühren.

EINSTELLUNG DER SÄGEBLATTFÜHRUNGSBAUGRUPPE

Die Metallbandsäge ist mit zwei einstellbaren Sägeblattführungen ausgestattet. Mit dieser Funktion können Sie die Position der Sägeblattführung an Werkstücke unterschiedlicher Breite anpasser

Um einen möglichst präzisen Schnitt zu erzielen und die Lebensdauer Sägeblatts zu verlängern, sollten die Sägeblattführungen so eingestellt werden, dass sie gerade über dem zu schneidenden Werkstück liegen. Dies geschieht wie folgt:

1. Legen Sie das Werkstück in den Schraubstock der Bandsäge und spannen Sie es fest.

2. Stellen Sie die Führungseinheit des Auffangblatts in die gewünschte Position, indem Sie die Handknöpfe lösen und die erforderlichen Führungen positionieren.

3. Ziehen Sie die Handknöpfe fest.

EINSTELLEN DER SÄGEBLATTSPANNUNG

1. Stellen Sie sicher, dass der Motor abgeschaltet ist.

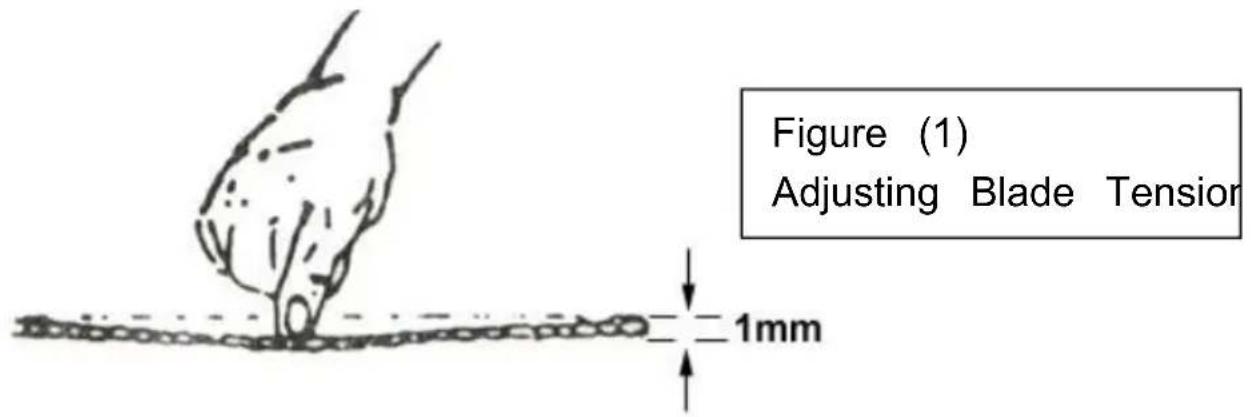

2. Drücken Sie das Sägeblatt leicht mit der linken Hand, drücken Sie hintere Sägeblatt gegen den Flansch des Sägerads und testen Sie die Sägeblattspannung.

3. Stellen Sie den Einstellknopf für die Klingenspannung mit der recht Hand ein, bis die Klinge die richtige Spannung hat .

GESCHWINDIGKEIT ÄNDERN

1. Passen Sie beim Einsatz Ihrer Bandsäge die Sägeblattgeschwindigkeit immer so an, dass sie am besten zum zu schneidenden Material p. Die Schnitttabelle finden Sie in Abbildung (2).

2. Stromzufuhr abschalten. Riemenscheibenschutz öffnen. Die Leitspindel (Nr. 98) lösen. Jetzt können Sie die Position des Riemens ändern, die gewünschte Geschwindigkeit zu erreichen. Überprüfen Sie die Riemenspannung wie zuvor beschrieben. Wenn die Riemenspannung richtig eingestellt ist, verriegeln Sie den Motor fest.

Riemenscheibenschutz schließen.

MATERIALSCHNEIDDIAGRAMM

Material, Edelstahl oder Legierter Stahl,	Geschwindigkeit (SFM) Riemennut verwendet
	60 Hz	Motorriemenscheibe	Sägeriemenscheibe
LagerBronzen/Weichstahl, Hartmessing oder WeichbronzeMessing/AluminiumAndere leichte Materialien	80FPM120Fuß proMinute200FPM	KleinMediumGroß	GroßMediumKlein

Abbildung (2) Material-Schneidtabelle

KLINGENAUSWAHL

1. Besonderer Hinweis: Die Metallbandsäge wird mit einem Allzweckbla mit 1 (1/2" x 0,025" x 641/2min, 651/2max) Zahn pro Zoll geliefert. Zusätzliche Blätter in den Größen 10 und 14 Zähne sind erhältlich.
2. Die Wahl der Sägeblattteilung richtet sich nach der Dicke des zu schneidenden Werkstücks. Je dünner das Werkstück, desto mehr Zähl sind empfehlenswert. Für einen einwandfreien Schnitt sollten sich imr mindestens 3 Zähne im Werkstück befinden.
3. Wenn die Zähne des Sägeblatts so weit auseinander liegen, dass das Werkstück überspannen, kann dies zu schweren Schäden am Werkstück und am Sägeblatt führen.

Klingenwechsel

Heben Sie den Sägekopf in die vertikale Position. Lösen Sie den Einstellknopf für die Sägeblattspannung so weit, dass das Sägeblatt von den Rädern abrutschen kann. Installieren Sie das neue Sägeblatt wie

1. Platzieren Sie die Klinge zwischen jedem Führungslager.
2. Legen Sie das Sägeblatt mit der linken Hand um die Motorriemenscheibe (unten) und halten Sie es in dieser Position.
3. Halten Sie das Sägeblatt straff gegen die Motorriemenscheibe, indert Sie es mit der rechten Hand, die sich oben am Sägeblatt befindet, oben ziehen.

4. Nehmen Sie die linke Hand von der unteren Rolle und von der C der Klinge ab, um mit dem Aufwärtsziehen der Klinge fortzufahren.

5. Nehmen Sie die rechte Hand vom Sägeblatt und passen Sie die der oberen Rolle so an, dass die linke Hand das Sägeblatt um dieschieben kann und dabei Daumen, Zeige- und kleinen Finger als Führung verwendet.

6. Stellen Sie den Sägeblattspannungsknopf im Uhrzeigersinn ein, bis genau richtig eingestellt ist, sodass das Sägeblatt nicht mehr verruts Ziehen Sie ihn nicht zu fest an.
7. Geben Sie 2–3 Tropfen Öl auf die Klinge.
8. Bringen Sie den Sägeblattschutz wieder an.

EINSTELLEN DER SÄGEBLATT-SPUR

Diese Einstellung wurde im Werk durchgeführt und mit Strom getestet. ordnungsgemäßem Gebrauch der Säge sollte eine Einstellung nur selte erforderlich sein. Wenn die Spurführung nicht mehr richtig eingestellt is dies wie folgt:

HORIZONTALER SCHNEIDVORGANG

Lesen Sie vor der Inbetriebnahme bitte die Bedienungsanleitung und überprüfen Sie alle Teile, einschließlich Geschwindigkeit, Klingenauswahl, Position der Führungseinheit usw. Die Bedienung erfolgt wie folgt:

ARBEITSEINRICHTUNG

1. Heben Sie den Sägekopf in die vertikale Position.

2. Öffnen Sie den Schraubstock, um das zu schneidende Stück aufzunehmen, indem Sie das Rad am Ende der Basis drehen (gegen den Uhrzeigersinn).

3. Legen Sie das Werkstück auf das Sägebett. Wenn der Preis lang stützen Sie das Ende.
4. Durch Drehen des Handrads im Uhrzeigersinn das Werkstück fest i Schraubstock festklemmen.

SCHNEIDEN

Schließen Sie den Schalter und senken Sie den Kopf langsam auf da Werkstück. Lassen Sie ihn nicht fallen und wenden Sie keine Gewalt Das Gewicht des Sägekopfes sorgt für die Schnittkraft. Die Säge scha sich am Ende des Schnitts automatisch ab.

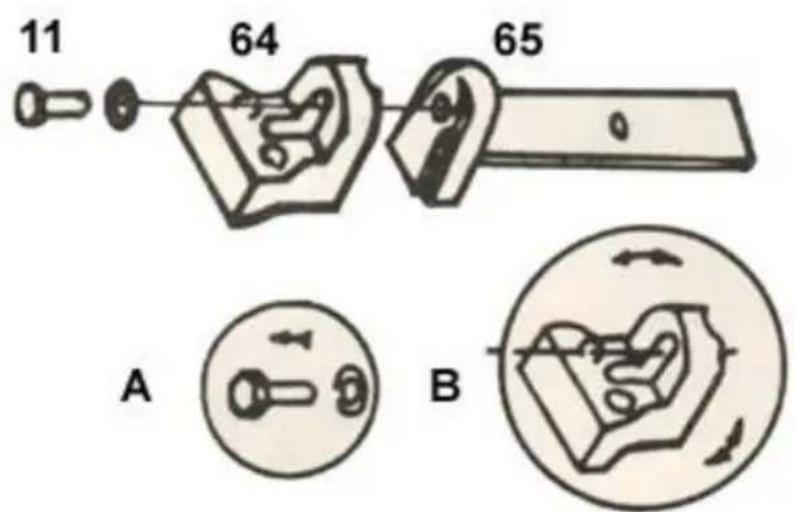

Methode zur Einstellung der Klinge:

A. Lösen Sie die Schraube Nr. 11.
B. Stellen Sie den verstellbaren Sägeblattsitz Nr. 64 so ein, dass das Sägeblatt senkrecht zum Bett steht.
C. Legen Sie das Winkelstück auf das Bett, um zu prüfen, ob das Sägeblatt vertikal ist. Wenn nicht, wiederholen Sie die Schritte A bis D. Ziehen Sie die Schraube Nr. 11 fest.

11 64 65 A B

Abbildung (4)
Einstellen der Klinge

SCHMIERUNG

Schmieren Sie die folgenden Komponenten mit dem Schmiermittel L-H\

1. Kugellager – keines.
2. Klingenführungslager - keine
3. Angetriebenes Radlager: keines.
4. Leitspindel nach Bedarf festziehen.
5. Die angetriebenen Zahnräder laufen im Bad und müssen höchstens einmal im Jahr geschmiert werden. Wenn ein Schmierstoffwechsel erforderlich ist, legen Sie zuerst den Wulst in eine horizontale Position lösen Sie dann die 4 Schrauben (Nr. 75) des Getriebes und öffnen die Abdeckung (Nr. 93). Stellen Sie eine Wanne unter die enge un Ecke des Getriebes und heben Sie den Kopf langsam an, bis das herausfließt. Heben Sie den Kopf langsam an, bis das Öl herausflie Senken Sie den Kopf. Wischen Sie dann überschüssiges Öl und Fremdkörper mit weichen Lappen ab. Füllen Sie dann Schmierstoff in den Kasten, bis er voll ist und nicht überläuft. Schließen Sie die Abdeckung und ziehen Sie die 4 Schrauben fest.

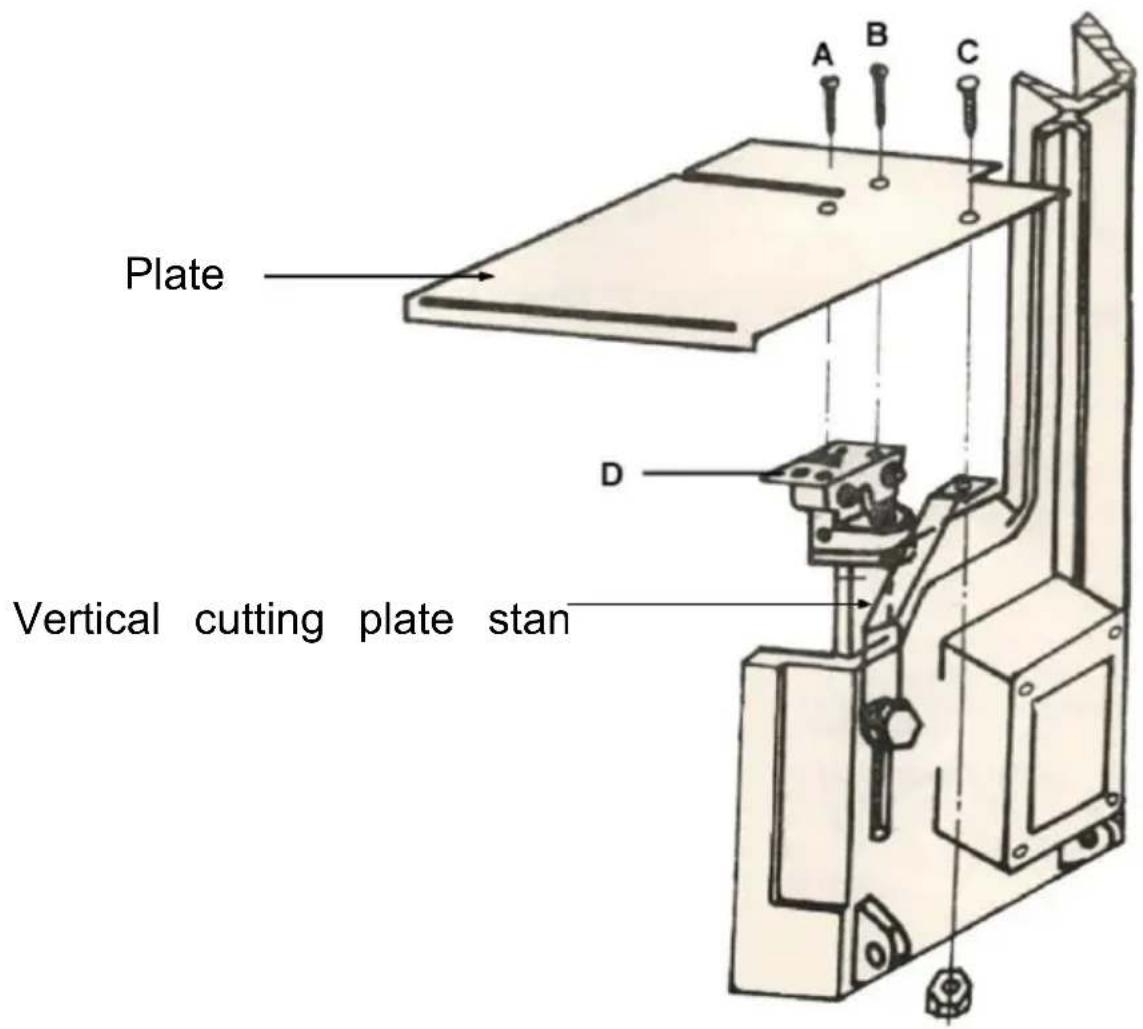

DIE MONTAGEZEICHNUNG DER VERTIKALE SCHNEIDPLATTE.

Schritte zum Zusammenbau:

1. Lösen Sie die drei ABC-Schrauben von der Sägeblattführung. Und entfernen Sie das Teil „D“
2. Zum Verriegeln des vertikalen Schneidplattenständers auf dem Ventil
3. Legen Sie die Platte auf die Führung und den vertikalen Schneidplattenständer und ziehen Sie dann die drei ABC-Schrauben fest.
4. Bitte führen Sie den vertikalen Schnitt durch.
5. Verwenden Sie den Gehrungswinkel in den Nuten des Arbeitstisches um jeden Winkel bis zu 45 Grad nach links oder rechts zu erreich
   ACHTUNG – Die Verwendung anderer Zubehörteile kann gefährlich sei ACHTUNG – Verwenden Sie immer Schiebestöcke, insbesondere beim Schneiden kleiner Stücke.

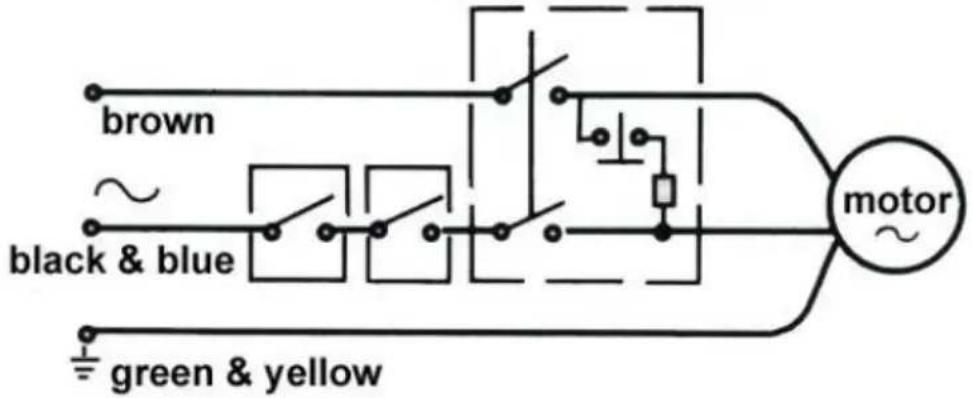

WIRING DIAGRAM

magnetic switch

brown black & blue green & yellow motor

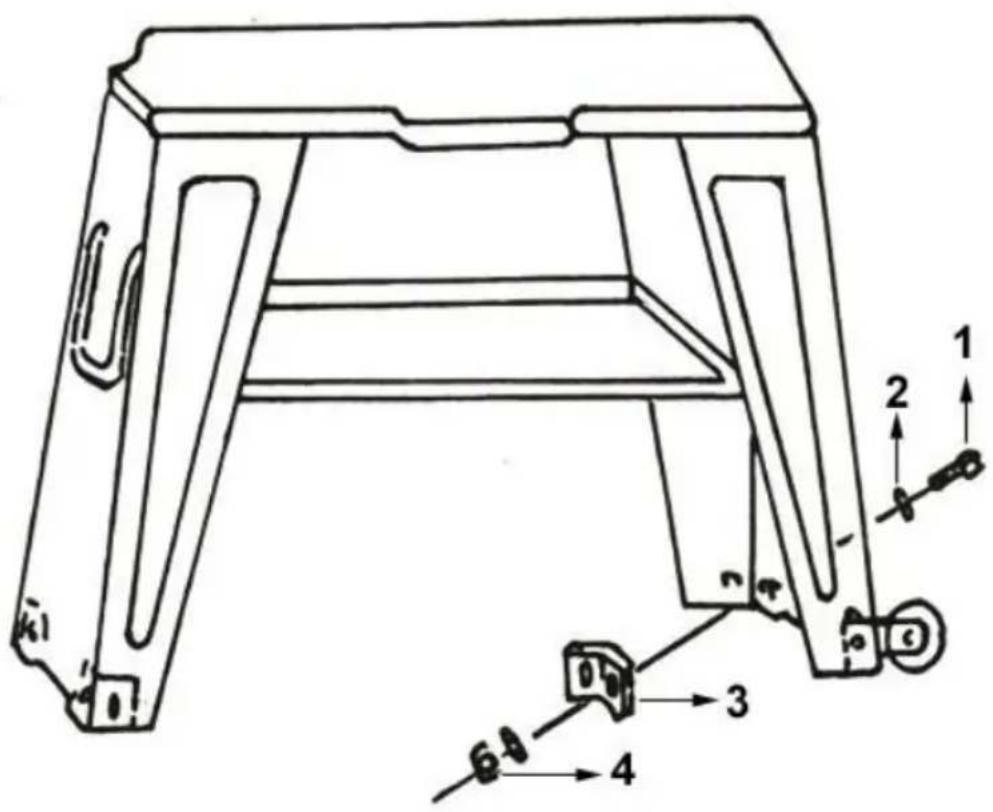

Das Handbuch der V-förmigen Festplatte

1. Sechskantschraube
2. Waschmaschine
3. V-förmige feste Platte
4. Sechskantmutter
   8
   STÜCKE
   16 STK
   4 STK
   8
   STÜCKE

FEHLERSUCHE-DIAGRAMM

Symptom	Mögliche Ursache(n)	Korrekturmaßnahme
Übermäßige Klinge Bruch	1.Material lose im Schraubstod2. Falsche Geschwindigkeit oder Vorschub3.Zahnabstand der Klinge zu groß4.Material zu grob5. Falsche Sägeblattspannung6.Zähne in Kontakt mit Material vor der Säge ist begonnen7.Sägeblatt reibt am Radflansd8. Falsch ausgerichtete Führungslager9. Rissbildung an der Schweißnaht	1.Arbeit sicher festklemmen2.Geschwindigkeit oder Vorschut anpassen3. Durch ein Sägeblatt mit kleinem Zahnabstand ersetzen4.Verwenden Sie ein Sägeblatt mit niedriger Geschwindigkeit und kleinem Zahnabstand5.Stellen Sie ein, wo die Kling nicht auf dem Rad rutscht.6.Platzieren Sie die Klinge in richtigen Arbeitsposition, nachdem der Motor gestartet wurde7. Radeinstellung anpassen8.Führungslager einstellen9. Schweißen Sie erneut, beachten Sie die Schweißfertigkeit
Vorzeitige Klinge Abstumpfung	15. Zähne zu grob16. Zu hohe Geschwindigkeit17. Unzureichender Förderdruck18. Harte Stellen oder Zunder auf dem Material19. Kaltverfestigung des Materials20. Klingendrehung21. Unzureichende Klinge	15. Verwenden Sie feinere Zähne16. Geschwindigkeit verringern17. Verringern Sie die Federspannung an der Seite der Säge18. Drehzahl reduzieren, Förderdruck erhöhen19. Erhöhen Sie den Vorschubdruck, indem Sie die Federspannungverringern20. Durch eine neue Klinge ersetzen und die Klingenspannung anpassen21. Den Einstellknopf für die Klingenspannung festziehen
Ungewöhnliche Abnutzung an Seite/Rückseite der Klinge	7. Sägeblattführungen abgenutzt8. Blattführungslager nicht richtig eingestellt9. Die Lagerhalterung der Sägeblattführung ist locke	7. Ersetzen8. Passen Sie es gemäß der Bedienungsanleitung an9. Anziehen

Symptom	Mögliche Ursache(n)	Korrekturmaßnahme
Zähne reißen aus Klinge	9. Zahn zu grob für die Arbe10. Zu hoher Druck, zu langsame Geschwindigkeit11. Vibrierendes Werkstück12. Laden der Speiseröhren	9. Verwenden Sie ein Sägeblatt mit feinerer Zahnung10. Druck verringern, Geschwindigkeit erhöhen11. Werkstück sicher festklemmen12. Entfernen Sie Späne mit einer grobzinkigen Klinge oder einer Bürste
Motor läuft zu heiß	11. Blattspannung zu hoch12. Antriebsriemenspannung zu hoch13. Zahnräder müssen geschmiert werden14. Schnitt ist Bindungsklinge15. Falsch ausgerichtete Zahnräder	11. Reduzieren Sie die Spannung auf der Klinge12. Reduzieren Sie die Spannung des Antriebsriemens13. Ölbad prüfen14. Vorschub und Drehzahl verringern15. Stellen Sie die Zahnräder sein, dass sich die Schneck in der Mitte des Zahnrads befindet.
Schlechte Schnitte	17. Förderdruck zu groß18. Führungslager nicht richtig eingestellt19. Unzureichende Sägeblattspannung20. Stumpfe Klinge21. Geschwindigkeit falsch22. Die Sägeblattführung ist z weit auseinander23. Sägeblattführungseinheit lose24. Planierraupe zu weit von den Spurkränzen entfernt	17. Reduzieren Sie den Druck, indem Sie die Federspannung an der Seit der Säge erhöhen.18. Führungslager einstellen, das Spiel darf nicht größer als 0,001 mm sein19. Erhöhen Sie die Blattspannung, indem Sie d Blattspannung anpassen20. Klinge ersetzen21. Geschwindigkeit anpassen22. Hilfslinienabstand anpassen23. Anziehen24. Sägeblatt nach Betriebsanleitung neu spure
Schlechte Schnitte (Rauh)	7. Zu hohe Geschwindigkeit oder Vorschub8. Klinge ist zu grob9. Blattspannung locker	7. Geschwindigkeit oder Vorschub verringern8. Durch feinere Klinge ersetzen9. Passen Sie die Klingenspannung an
Klinge verdreht sich	5. Schnitt ist Bindungsklinge6. Zu hohe Blattspannung	5. Förderdruck verringern6. Reduzieren Sie die Sägeblattspannung

TEILELISTE

Teile-Nr.	Beschreibung	Benötigte	Menge
1	Sechskantschraube	2
2	Sechskantmutter	2
3	Waschmaschine	4
4	Bodenständer (rechts)	1
5	Raduntersuchung (optional)	1
6	Splintbolzen	2
11	Sechskantschraube	13
12	Sechskantmutter	10
13	Bodenständer (links)	1
14	Bodenständergriff (optional)	1
15	Einstellstange	1
16	Stromkabel	1
17	Schwenkbare Stange	1
18	Trägerplatte	1
19	Lagerstopp	1
20	Madenschraube mit Innensechskant	1
21	Original-Anschlagstange	1
22	Drahtentlastungshalter	1
23	Schalten	1
24	Sechskantmutter	1
26	Schalttafel	1
27	Einstellstangenhalterung	1
28	Handrad	1
30	Anlaufscheibe	1
32	Leitspindel	1
33	Schraubstockmutter	1
34	Bewegliche Schraubstockplatte	1
35	Waschmaschine	1
36	Sechskantschraube	1
37	Bett	1
39	Skala	1
40	Abdeckung für Elektrokabel	1
43	Gummiring	2
44	Stromkabel	1
45	Mutternplatte	2
46	Federeinstellschraube	1
47	Frühling	1
48	Schrauben	4
49	Schraubstockplatte für Gehrungsschnitte	1
50	Sechskantschraube	1

51	Waschmaschine	5
52	Sechskantschraube	4
53	Sechskantschraube	1
54	Drehpunkt	1
55	Vertikale Schneidplatte	1
56	Vertikaler Schneidplattenständer	1
57	Verstellbare Halterung (links)	1
58	Pflaumenschraube	1
59	Sicherheitsabdeckung für die	1
60	Klingenrückseite	4
61	Anlaufscheibe	6
62	Lager	4
63	Führungszapfen	2
64	Lagerwellenbolzen	2
65	Verstellbarer Klingensitz	1
66	Verstellbare Halterung (rechts)	2
67	Einstellbare Sperre für die	2
68	Klingenrollenführung	5
69	Federscheibe	1
70	Schrauben	4
71	Klingenschutz	1
72	Sechskantmutter	1
73	Schaufelrad (vorne)	5
75	Messerradlagerdeckel	1
76	Schlüssel	1
77	Sechskantschraube	1
79	Schalter abgeschnitten Spitze	1
80	Schaufelrad (hinten)	1
81	Einstellbarer Knopf für die	1
83	Klingenspannung	2
84	Frühling	1
85	Karosserierahmen	1
86	Sechskantschraube	1
87	Motormontageplatte	4
88	Motor	1
89	Motorriemenscheibe	2
90	Kugellager	1
91	Lagerbuchse	1
92	Öldichtung	1
93	Antriebsradwelle	1
94	Getriebe	2
96	Getriebedichtung	1
98	Getriebedeckel	1
99	Schneckengetriebe	1
100	Lagerbuchse	6
101	Pflaumenschraube	1
103	WaschmaschineSchraubenSchneckengetriebescheibeGleitplatte zur Blattspannung	1
104	Madenschraube mit Innensechskant	2
105	Federstift	1
106	Gleitplatten-Zugblock	1
107	Laufradwelle	1
108	Wellenblock	1
109	Gleitführungen für die Blattspannung	2
110	Motorriemenabdeckung	1
112	Gürtel	1
113	Klinge	2
114	Waschmaschine	2
117	Waschmaschine	1
118	Anlaufscheibe	1
120	Lager	1
121	Innensechskant-Kreuzschlitzschraube	1
122	mit Rundkopf	3
126	Sechskantmutter	1
131	Buchse	1
132	Schalterschutzhalterung	2
134	Klingenschutz	4
140	Schrauben	4
156	Sechskantmutter	3
157	Innensechskant-Kreuzschlitzschraube	1
169	mit Rundkopf	2
170	Sternscheibe	1
171	Kreuzschlitzschraube	4
172	Werkzeugplatte	4
173	Sechskantschraube	4
174	Sechskantmutter	1
175	Waschmaschine	4
176	RadständerSplintbolzenAchse	1

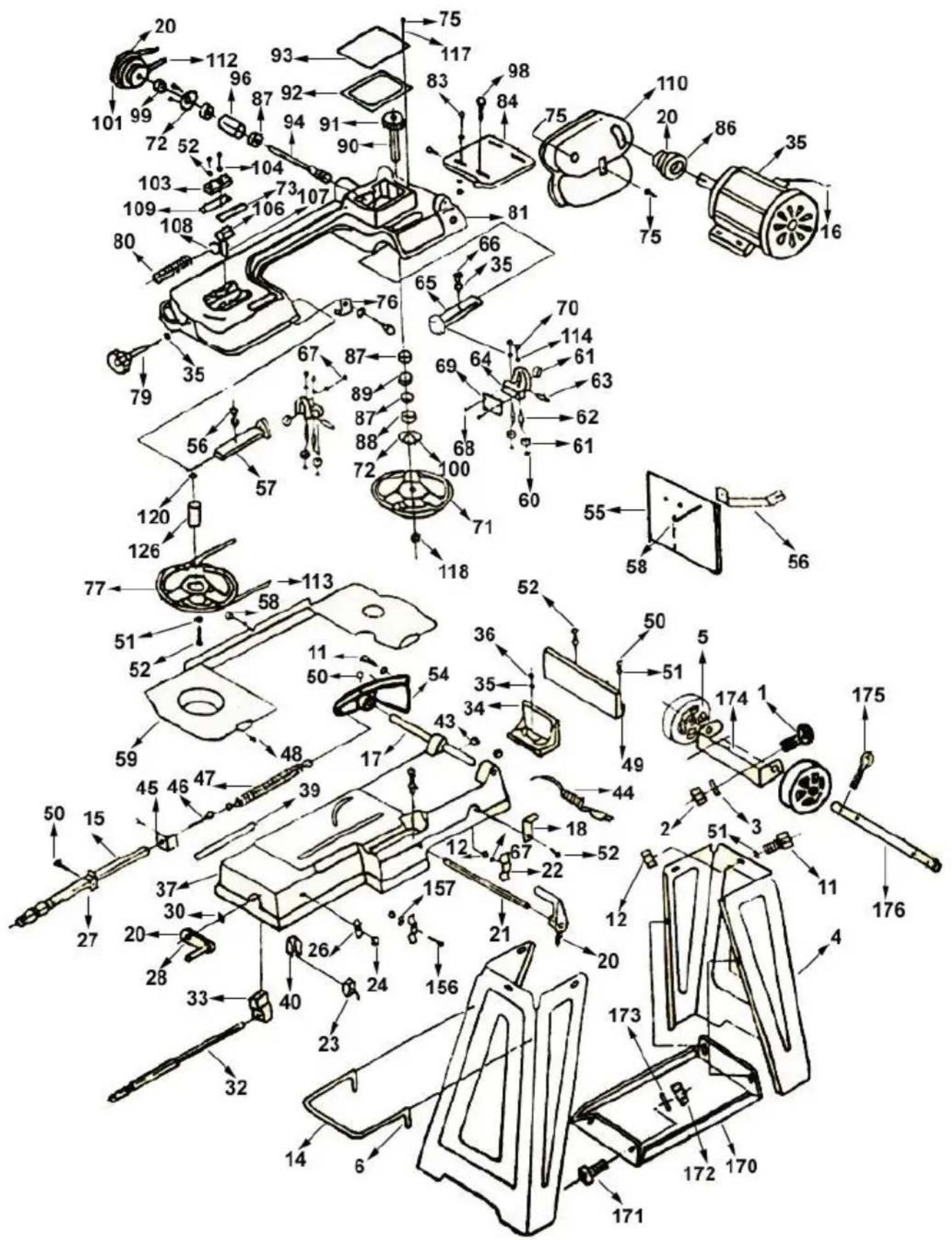

Zeichnung der Teilezusammenstellung

NEIN.	Beschreibung	Menge	Hinweise
1	Hauptteil	1 Satz
2	Beine	1 Satz
3	Beingriff	1 Stk.
4	Motor	1 Satz
5	Motoren Antriebsriemenscheibe	1 Stk.
6	Riemenabdeckungen	1 Satz
7	Gürtel	1 Stk.
8	Vertikale Schneidplatte	1 Stk.
9	Vertikaler Schneidplattenständer	1 Stk.
10	Original-Anschlagstange	1 Stk.
11	Lagerstopp	1 Stk.
12	Radständer	1 Stk.
13	Radständerachse	1 Stk.
14	Rad	2 Stk.
15	Werkzeugregal	1 Stk.
16	Verbindungselemente	1 Satz
17	Anweisung	1 Kopie
18	Packliste	1 Kopie
