INSTRUKCJA OBSŁUGI BS-115 Vevor

Techniczny Wsparcie i certyfikat e-gwarancji www.vevor.com/support

Metalowa pozioma piła taśmowa INSTRUKCJA OBSŁUGI

MODEL: BS-115

(Zdjęcie ma charakter poglądowy, proszę odnieść się do rzeczywistę obiektu)

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkow powinien uważnie przeczytać instrukcję obsługi.

Ten produkt podlega postanowieniom Dyrektywy Europejski 2012/19/WE. Symbol przedstawiający przekreślony kosz nśmieci na kółkach oznacza, że produkt wymaga oddzieln zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzuć razem ze zwykłymi odpadami domowymi, ale należy je do punktu zbiórki w celu recyklingu urządzeń elektryczny elektronicznych.

BEZPIECZEŃSTWO

1. Poznaj swoją piłę taśmową. Przeczytaj uważnie instrukcję obsługi. Poznaj operacje, zastosowania i ograniczenia.
2. Używaj zalecanych akcesoriów. Niewłaściwe akcesoria mogą być niebezpieczne.
3. Noś odpowiedni ubiór.
4. Trzymaj z daleka niepotrzebne osoby.
5. Nie pochylaj się za daleko i nie stawaj na narzędziu.
6. Unikaj niebezpiecznego środowiska. Nie używaj piły taśmowej w wilgotnych lub mokrych miejscach. Utrzymuj miejsce pracy dobrze oświetlone.
7. Utrzymuj miejsce pracy w czystości. Zagracone i śliskie podłogi sprzyjają wypadkom.
8. Przed włączeniem zasilania wyjmij klucze regulacyjne i klucze francuskie z piły taśmowej.
9. Unikaj przypadkowego uruchomienia. Upewnij się, że przełącznik jest wyłączony przed podłączeniem przewodu zasilającego.
10. Nie używaj piły taśmowej na siłę. Można ją bezpiecznie używać z prędkością cięcia, do której została zaprojektowana.
11. Podczas używania pił taśmowych w pozycji pionowej należy zacho

szczególną ostrożność, aby palce i dłonie nie znalazły się na drodze zarówno nad, jak i pod stołem.

1. Nigdy nie trzymaj materiału piłą w pozycji poziomej. Zawsze używ imadła, zaciskaj pewnie.
2. Utrzymuj osłonę paska i osłony kół na swoim miejscu i w dobryr technicznym.
3. Wykonuj długie, ciężkie prace na podłodze.
4. Zawsze pamiętaj o wyłączeniu maszyny po zakończeniu pracy.
5. Przed regulacją odłącz przewód zasilający. Serwisowanie i wymiana ostrza.
6. Sprawdź uszkodzone części. Uszkodzone części muszą zostać wymienione lub naprawione.
7. Części ruchome powinny być ustawione w jednej linii. Wszystkie regulacje należy wykonywać przy odłączonym zasilaniu.
8. Aby zapewnić najlepszą i najbezpieczniejszą pracę, używaj ostrego ostrza i utrzymuj narzędzie w czystości.
9. Bezpieczeństwo to połączenie zdrowego rozsądku operatora i czujności w każdej chwili działania piły.
10. Utrzymanie piły taśmowej w najlepszym stanie jest niezbędne dla bezpieczeństwa.

CECHY

1. Specjalnie zaprojektowana pozioma i pionowa piła taśmowa.
2. Oferuje trzy prędkości do cięcia metalu, plastiku i drewna.
3. Wyłącza się automatycznie po przecięciu materiału.
4. Ze skalą do imadła do cięcia ukośnego.
5. Brak hałasu podczas pracy.
6. Kółka (opcjonalnie) umożliwiają szybkie i łatwe przemieszczanie.

SPECYFIKACJA

Pozycja nr.	BS-11 5
Woltaż	110V / 220V
Częstotliwość	50Hz/60Hz
Moc	550 W
Maksymalna prędkość	200 stóp na minutę
Wytnij wymiary prostokątne	4*6 "
Długość ostrza	60 "
Pojemność	45° / 90°

MONTAŻ

1. Zamontuj nogi stojaka na podstawie piły taśmowej. Zobacz schemat montażu.
2. Zamontuj koło imadła i dokręć śrubę ustalająca.

REGULACJA ŁOŻYSKA PROWADNICY OSTRZA

To jest najważniejsza regulacja piły. Niemożliwe jest uzyskanie zadowalającej pracy piłą, jeśli prowadnice ostrza nie są odpowiednio wyregulowane. Łożyska prowadnicy ostrza piły taśmowej do cięcia metą są regulowane i testowane pod kątem mocy za pomocą kilku cięć testowych przed opuszczeniem fabryki, aby zapewnić prawidłowe ustawienia. Konieczność regulacji powinna rzadko występować, gdy pił jest używana prawidłowo. Jeśli prowadnice rozregulują się, niezwykle ważne jest, aby natychmiast je wyregulować. Jeśli nie zostanie zachow prawidłowa regulacja, ostrze nie będzie ciąć prosto, a jeśli sytuacja niż zostanie skorygowana, spowoduje to uszkodzenie ostrza.

Ponieważ regulacja prowadnicy jest krytycznym czynnikiem wpływającym na wydajność piły, zawsze najlepiej jest wypróbować nowe ostrze, aby sprawdzić, czy to skoryguje słabe cięcie przed rozpoczęciem regulacji łożysk. Jeśli ostrze stępi się z jednej strony szybciej niż z drugiej, na przykład, zacznie ciąć krzywo. Prosta wymiana ostrza powinna rozwiąza ten problem. Bardziej skomplikowana regulacja prowadnicy nie rozwiąż tego problemu.

Jeśli wymiana ostrza nie rozwiąże problemu, należy sprawdzić, czy prowadnice ostrza są prawidłowo rozmieszczone.

Powinien być luz 0,001" między ostrzem o grubości 0,025" a łożyskień prowadzącym. Aby uzyskać ten luz, należy wykonać następujące

czynności:

1. Wewnętrzne łożysko prowadzące jest stałe i nie można go regulow
2. Zewnętrzne łożysko prowadzące jest zamontowane na mimośrodowej śrubie i można je regulować.
3. Odkręć nakrętkę, przytrzymując śrubę kluczem.
4. Ustaw mimośród, obracając śrubę do żądanej pozycji luzu.
5. Dokręć nakrętkę
6. W ten sam sposób wyreguluj drugie łożysko prowadzące ostrza.
7. Tylna krawędź ostrza powinna lekko dotykać krawędzi łożyska prowadzącego ostrze.

REGULACJA ZESPOŁU PROWADNICY OSTRZA

Piła taśmowa do cięcia metalu jest wyposażona w dwa regulowane zespoły prowadnic ostrzy. Ta funkcja umożliwia dostosowanie położenia prowadnicy ostrzy do różnych szerokości elementów roboczych.

Aby uzyskać najdokładniejsze cięcie i przedłużyć żywotność ostrza, zespoły prowadnic ostrzy należy wyregulować tak, aby dokładnie odsłaniały część przeznaczoną do cięcia. Wykonuje się to w następują sposób:

1. Umieść obrabiany przedmiot w imadle piły taśmowej i mocno zaciś
2. Ustaw prowadnicę ostrza chwytającego w żądanej pozycji, poluzowuj pokrętła ręczne i ustawiając odpowiednie prowadnice.
3. Dokręć pokrętła ręczne.

REGULACJA NAPIĘCIA OSTRZA

1. Upewnij się, że silnik jest wyłączony.

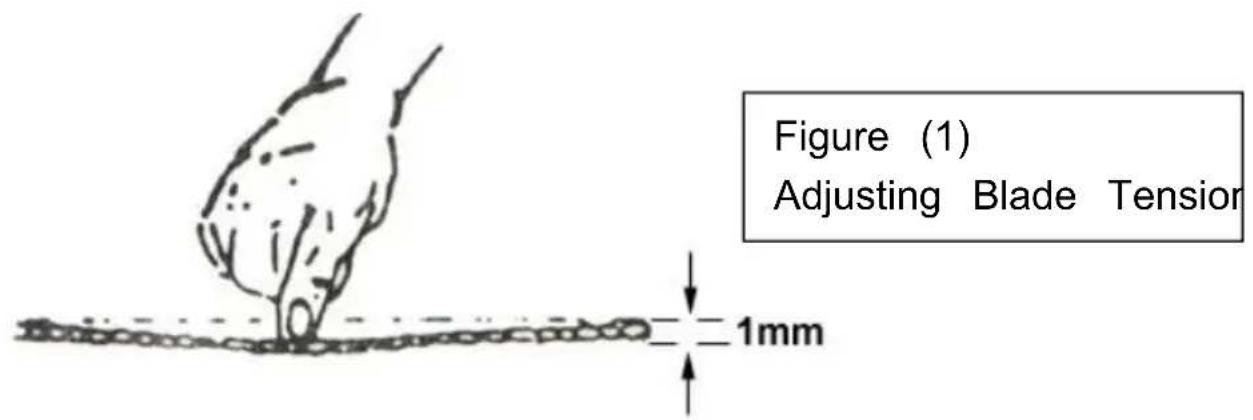

2. Lekko naciśnij ostrze lewą ręką, dociśnij tylne ostrze do kołnierza i ostrza i sprawdź napięcie ostrza.
3. Prawą ręką wyreguluj pokrętło naciągu ostrza, aż ostrze uzyska odpowiednie napięcie.

1. Podczas używania piły taśmowej zawsze zmieniaj prędkość ostrza, i najlepiej dopasować ją do ciętego materiału. Tabela cięcia jest poka: na rysunku (2).
2. Odłącz zasilanie. Otwórz osłonę koła pasowego. Poluzuj śrubę pociągową (#98), teraz możesz zmienić położenie paska, aby uzyska żądaną prędkość. Sprawdź naciąg paska zgodnie z wcześniejjszymi instrukcjami. Gdy naciąg paska jest dobrze wyregulowany, mocno zablokuj silnik. Zamknij osłonę koła pasowego.

TABELA CIECIA MATERIAŁU

Materiał, stal nierdzewna lubStal stopowa, łożysko Brązy/Stal miękka,Mosiądz twardy lub BrąmiękkiMosiądz/AluminiumInne lekkie materiały	Rowek pasa prędkości (SFM) używany
	60Hz	Koło pasowe silnika	Koło pasowe piły
	80FPM120FPM200FPM	MałyŚredni Duży	DużyŚredni Mały

Rysunek (2) Wykres cięcia materiału

WYBÓR OSTRZA

1. Uwaga specjalna: 1 (1/2" x 0,025" x 641/2min, 651/2max) ząb na ostrze ogólnego zastosowania jest dostarczane z piłą taśmową do ci

metalu. Dostępne są dodatkowe ostrza o rozmiarach 10 i 14 zębów

1. Wybór podziałki ostrza zależy od grubości ciętego przedmiotu; im cieńszy przedmiot, tym więcej zębów jest zalecanych. W celu prawidłowego cięcia w przedmiocie powinny znajdować się co najmni 3 zęby.
2. Jeżeli zęby ostrza są tak daleko od siebie, że zachodzą na obrab element, może to spowodować uszkodzenie obrabianego elementu i ostrza.

WYMIANA OSTRZA

Podnieś głowicę piły do pozycji pionowej. Poluzuj pokrętło regulacji naciągu ostrza na tyle, aby ostrze piły ześlizgnęło się z kół. Zamontu ostrze w następujący sposób:

1. Umieść ostrze pomiędzy łożyskami prowadzącymi.
2. Lewą ręką nasuń ostrze na koło pasowe silnika (na dole) i przytrze tej pozycji.
3. Przytrzymaj ostrze naprężone względem koła pasowego silnika, pociągając ostrze do góry prawą ręką, którą trzymasz za górną części ostrza.
4. Zdejmij lewą rękę z dolnego koła pasowego i chwyć górną stronę aby kontynuować pociągnięcie ostrza w góre.
5. Zdejmij prawą rękę z ostrza i dostosuj położenie górnego koła pasowego tak, aby umożliwiać lewej ręce przesuwanie ostrza wokół k pasowego, używając kciuka, palca wskazującego i małego jako prowadnic.
6. Wyreguluj pokrętło naciągu ostrza zgodnie z ruchem wskazówek zeg aż będzie na tyle dobre, aby ostrze się nie ślizgało. Nie dokręcaj i mocno.
7. Nanieś 2-3 krople oleju na ostrze.
8. Załóż osłonę ostrza.

REGULACJA ŚLEDZENIA OSTRZA

Ta regulacja została ukończona i przetestowana w fabryce. Potrzeba regulacji powinna rzadko występować, gdy piła jest używana prawidłowe

Jeśli śledzenie wychodzi poza regulację, jest to wymienione poniżej:

OPERACJA CIĘCIA POZIOMOWEGO

Przed rozpoczęciem użytkowania należy przeczytać instrukcję obsługi i sprawdzić każdą część, w tym prędkość, wybór ostrza, pozycję montaż prowadnicy itp. Obsługa przebiega w następujący sposób:

USTAWIENIE PRACY

1. Podnieś głowicę piły do pozycji pionowej.
2. Otwórz imadło, aby przyjąć element przeznaczony do cięcia, obracą kółko na końcu podstawy (przeciwnie do ruchu wskazówek zegara).
3. Umieść obrabiany przedmiot na łożu piły. Jeśli cena jest długa, podeprzyj koniec.
4. Mocno zaciśnij obrabiany przedmiot w imadle, obracając koło ręczne zgodnie z ruchem wskazówek zegara.

CIECIE

Zamknij przełącznik, powoli opuszczając głowicę na obrabiany przedmiot. Nie upuszczaj ani nie używaj siły. Pozwól, aby ciężar głowicy piły zapewniał siłę cięcia. Piła automatycznie wyłączy się po zakończeniu cięcia.

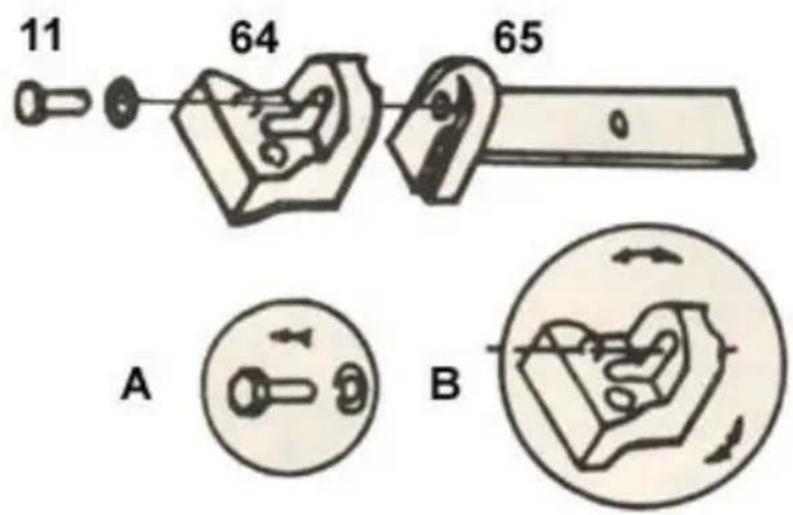

Sposób regulacji ostrza:

A. Odkręć śrubę nr 11.
B. Wyreguluj regulowane siedzisko ostrza #64 tak, aby ostrze znajdow

się pionowo w stosunku do podłoża.

C. Położ kwadrat na łożu, aby sprawdzić, czy ostrze jest ustawione pionowo. Jeśli nie, powtórz proces A do C.

D. Dokreć śrubę nr 11.

11 64 65 A B

Rysunek (4)

Regulacja ostrza

SMAROWANIE

Nasmaruj następujące elementy środkiem smarnym L-HV32

1. Łożysko kulkowe – brak.
2. Łożysko prowadzące ostrza - brak
3. Łożysko koła napędzanego - brak.

4. Śruba pociągowa imadła – jeśli to konieczne.

5. Napędzane koła zębate pracują w kąpieli i nie wymagają wymiany smaru częściej niż raz w roku. Gdy zachodzi potrzeba wymiany, naj opuść koralik do pozycji poziomej, a następnie poluzuj 4 śruby (#75 skrzyni biegów, otwórz pokrywę (#93). Umieszczając miskę pod ciasn dolnym rogiem skrzyni biegów, powoli podnieś głowicę, aż wypłynie Opuść róg skrzyni biegów, powoli podnieś głowicę, aż wypłynie olej. Następnie wytrzyj nadmiar oleju i ciała obce miękkimi szmatami. Następnie dodaj smar do skrzyni, aż będzie pełna i nie będzie wyc Zamknij pokrywę, dokręć 4 śruby.

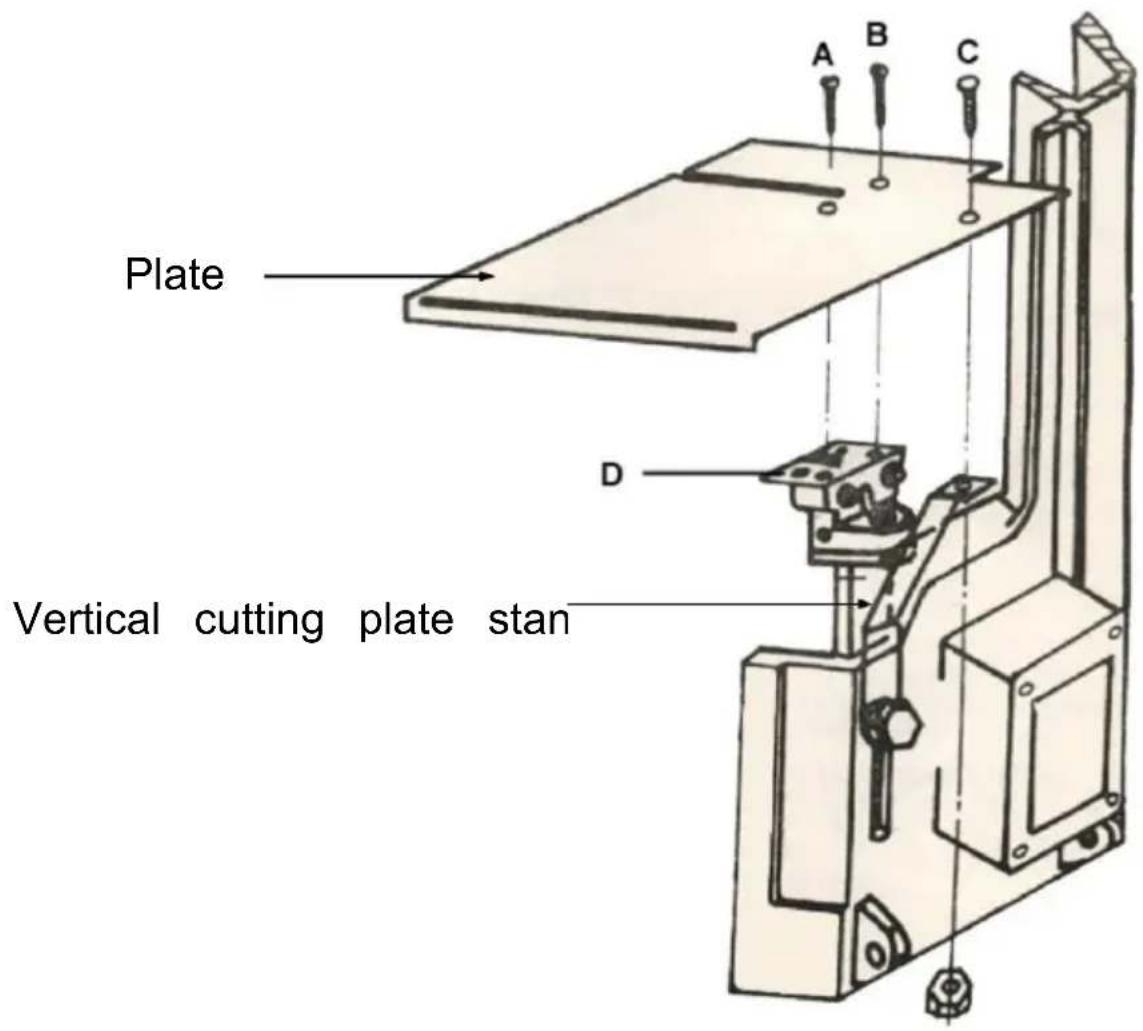

RYSUNEK MONTAŻU PŁYTY TNĄCEJ PIONOWEJ.

1. Odkręć trzy śruby ABC z prowadnicy ostrza. I usuń część „D”
2. Aby zablokować pionową płytę tnącą, ustaw ją na zaworze.
3. Aby umieścić płytę na prowadnicy i stojaku pionowej płyty tnącej, zablokuj ją trzema śrubami ABC.
4. Proszę uruchomić cięcie pionowe.
5. Za pomocą kątomierza wprowadź krawędź tnącą do rowków stołu roboczego, aby uzyskać kąt do 45 stopni w lewo lub w prawo.
   UWAGA - Stosowanie innych akcesoriów może być niebezpieczne.
   UWAGA - Zawsze używaj popychaczy, zwłaszcza przy cięciu małych kawałków.

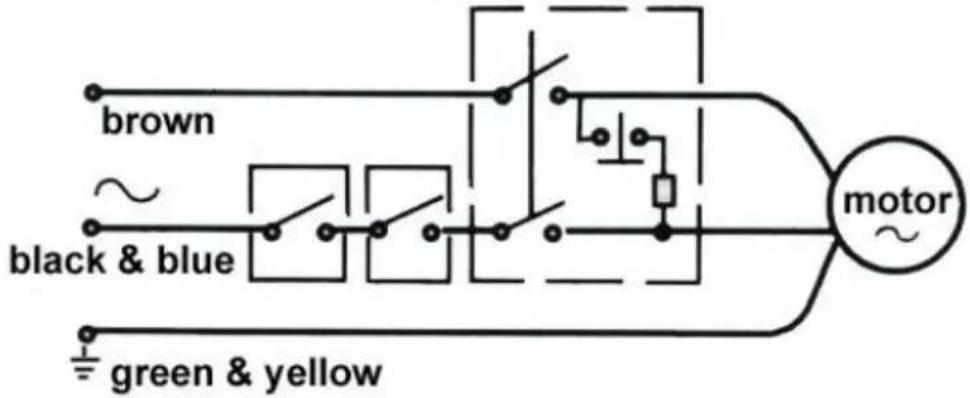

WIRING DIAGRAM

magnetic switch

brown black & blue green & yellow motor

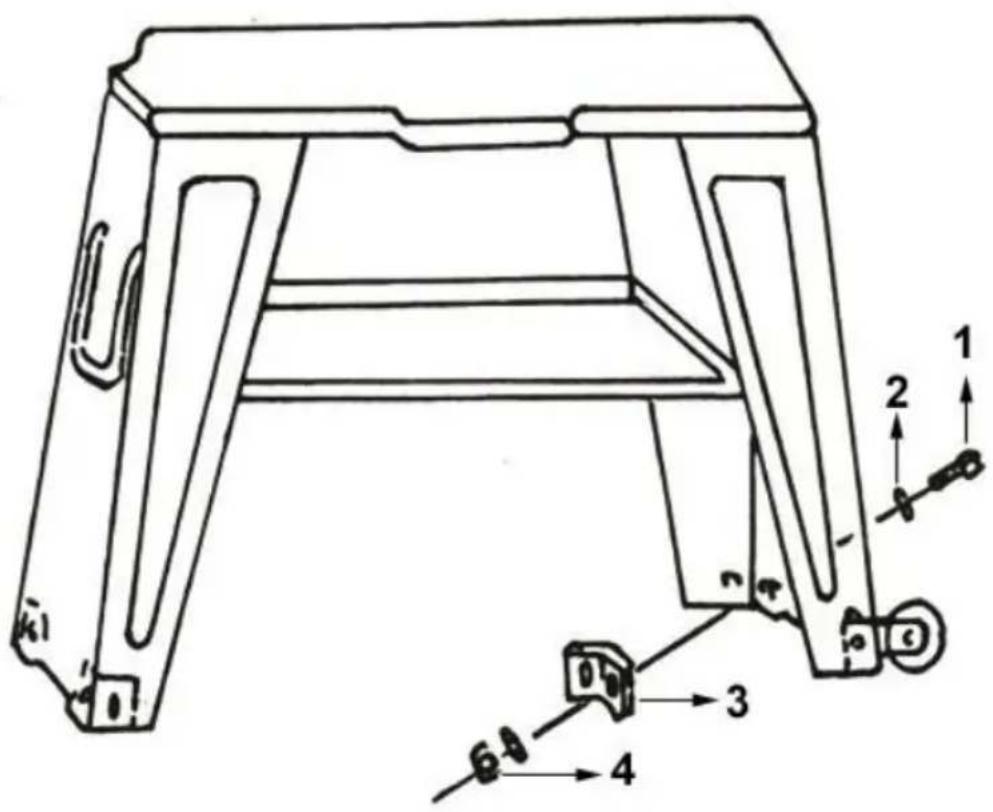

Instrukcja obsługi płyty stałej w kształcie litery V

1. Śruba z łbem sześciokątnym
2. Podkładka
3. Płyta stała w kształcie litery V.
4. Nakrętka sześciokątna
   8
   SZTUK
   16 SZT.
   4 SZT.
   8
   SZTUK

TABELA ROZWIAZYWANIA PROBLEMÓW

Objaw	Możliwe przyczyny	Działanie naprawcze
Nadmierne ostrzeZłamanie	1. Materiał luźny w imadle2. Nieprawidłowa prędkość lub posuw3. Zbyt duży odstęp między zębami ostrza4. Materiał zbyt gruby5. Nieprawidłowe naprężenie ostrza6. Zęby w kontakcie z materiał przed piłowaniem jest zaczął7. Ostrze ociera się o kołnier koła8. Niewspółosiowe łożyska prowadzące9.Pęknięcia przy spawaniu	1. Mocno zaciśnij pracę2. Dostosuj prędkość lub posuw3. Wymień na ostrze o małym odstępie między zębami4. Używaj ostrza o niskiej prędkości i małym odstępie między zębami5. Wyreguluj tak, aby ostrze nślizgało się po kole6. Po uruchomieniu silnika nale umieścić ostrze w odpowiednim miejscu pracy.7. Wyreguluj zbieżność kół8. Wyreguluj łożyska prowadząć9. Ponownie spawaj, zwrócić uwagę na umiejętności spawania
Przedwczesne ostrzeGłupawy	36. Zęby za grube37. Za duża prędkość38. Niewystarczające ciśnienie podawania39. Twarde miejsca lub osad na materiale40. Utwardzanie materiału metodą obróbki plastycznej41. Skręt ostrza42. Niewystarczające ostrze	36. Użyj drobniejszych zębów37. Zmniejsz prędkość38. Zmniejsz napięcie sprężyny po stronie piły39. Zmniejsz prędkość, zwiększiśnienie podawania40. Zwiększ ciśnienie podawania poprzez zmniejszenie napięcia sprężyny41. Wymień ostrze na nowe i wyreguluj naciąg ostrza42. Dokręć pokrętło regulacjinaciągu ostrza
Nietypowe zużycie Bok/tył ostrza	16. Zużyte prowadnice ostrza17. Łożyska prowadzące ostrza nie są prawidłowo wyregulowane18. Luźny wspornik łożyska prowadnicy ostrza	16. Zastępować17. Dostosuj zgodnie z instrukcją obsługi18. Dokręcać

Objaw	Możliwe przyczyny	Działanie naprawcze
Wyrywanie zębówOstrze	21. Ząb za gruby do pracy22. Zbyt duży nacisk, zbyt mała prędkość23. Wibrujący przedmiot obrabiany24. Ładowanie gardzieli	21. Użyj ostrza o drobniejszych zębach22. Zmniejsz ciśnienie, zwiększ prędkość23. Mocno zaciśnij obrabiany przedmiot24. Do usuwania wiórów należy używać ostrza o grubych zębach lub szczotki.
Silnik pracuje zbyt gorąco	26. Zbyt duże napięcie ostrza27. Zbyt duże napięcie paska napędowego28. Przekładnie wymagają smarowania29. Cięcie jest ostrzem wiążącym30. Nieprawidłowo ustawione koła zębate	26. Zmniejsz napięcie ostrza27. Zmniejsz napięcie paska napędowego28. Sprawdź kąpiel olejową29. Zmniejsz posuw i prędkość30. Wyreguluj koła zębate tak, aby ślimak znajdował się v środku koła zębate go
Złe cięcia	41. Ciśnienie podawania jest zbyt duże42. Łożysko prowadzące nie jest prawidłowo wyregulowane43. Niewystarczające napięcie ostrza44. Tępe ostrze45. Nieprawidłowa prędkość46. Prowadnica ostrza jest zbyt rozsunięta47. Luźny zespół prowadnicy ostrza48. Wózek z lemieszem zbyt daleko od kołnierzy kół	41. Zmniejsz nacisk poprzez zwiększenie napięcia sprężyny po stronie piły42. Wyreguluj łożysko prowadzące, luz nie może być większy niż 0,001 mm43. Zwiększ napięcie ostrza poprzez regulację napięcia ostrza44. Wymień ostrze45. Dostosuj prędkość46. Dostosuj przestrzeń prowadnic47. Dokręcać48. Ponownie ustaw ostrze zgodnie z instrukcją obsługi
Złe cięcia (Surowy)	16. Zbyt duża prędkość lub posuw17. Ostrze jest zbyt grube18. Luźne napreżenie ostrza	16. Zmniejsz prędkość lub posuw17. Wymień na ostrze o mniejszej grubości18. Wyreguluj napięcie ostrza
Ostrze się kręci	11. Cięcie jest ostrzem wiążącym12. Zbyt duże napięcie ostrza	11. Zmniejsz ciśnienie podawania12. Zmniejsz napięcie ostrza

LISTA CZEŚCI

Numer części	Opis	Ilość wymagana
1	Śruba z łbem sześciokątnym	2
2	Nakrętka sześciokątna	2
3	Pralka	4
4	Stojak podłogowy (prawy)	1
5	Badanie koła (opcjonalnie)	1
6	Kołek rozporowy	2
11	Śruba z łbem sześciokątnym	13
12	Nakrętka sześciokątna	10
13	Stojak podłogowy (lewy)	1
14	Uchwyt stojaka podłogowego (opcjonalny)	1
15		1
16	Pręt regulacyjny	1
17	Przewód elektryczny	1
18	Pręt obrotowy	1
19	Płyta podporowa	1
20	Zatrzymanie zapasów	1
21	Śruba bez łba z gniazdem sześciokątnym	1
22		1
23	Pręt zatrzymujący kolbę	1
24	Uchwyt odciążający drut	1
26	Przełącznik	1
27	Nakrętka sześciokątna	1
28	Panel przełączników	1
30	Regulacja podpory pręta	1
32	Koło ręczne	1
33	Podkładka oporowa	1
34	Śruba pociągowa	1
35	Nakrętka imadła	1
36	Ruchoma płyta imadła	1
37	Pralka	1
39	Śruba z łbem sześciokątnym	1
40	Łóżko	1
43	Skala	2
44	Osłona przewodu elektrycznego	1
45	Pierścień gumowy	2
46	Przewód elektryczny	1
47	Płytką nakrętkowa	1
48	Śruba regulacyjna sprężyny	4
49	Wiosna	1
50	ŚrubaPłyta imadła do ukosowaniaŚruba z łbem sześciokątnym	1
51	Pralka	5
52	Śruba z łbem sześciokątnym	4
53	Śruba z łbem sześciokątnym	1
54	Sworzeń	1
55	Pionowa płyta tnąca	1
56	Stojak do cięcia pionowego	1
57	Regulowany uchwyt (lewy)	1
58	Śruba śliwkowa	1
59	Osłona bezpieczeństwa ostrza	1
60	Podkładka oporowa	4
61	Łożysko	6
62	Prowadnica obrotowa	4
63	Sworzeń wału łożyska	2
64	Regulowane siedzisko ostrza	2
65	Regulowany uchwyt (prawy)	1
66	Prowadnica łożyska wałeczkowego	2
67	ostrza regulowana blokada	2
68	Podkładka sprężysta	5
69	Śruba	1
70	Osłona ostrza	4
71	Nakrętka sześciokątna	1
72	Koło łopatkowe (przód)	1
73	Osłona łożyska koła łopatkowego	5
75	Klawisz	1
76	Śruba z łbem sześciokątnym	1
77	Przełącznik odcinający końcówkę	1
79	Koło łopatkowe (tył)	1
80	Pokrętło do regulacji naciągu ostrza	1
81	Wiosna	1
83	Rama nadwozia	2
84	Śruba z łbem sześciokątnym	1
85	Płyta mocująca silnik	1
86	Silnik	1
87	Koło pasowe silnika	4
88	Łożysko kulkowe	1
89	Tuleja łożyskowa	2
90	Uszczelka olejowa	1
91	Wał koła transmisyjnego	1
92	Przekładnia	1
93	Uszczelka skrzyni biegów	1
94	Pokrywa skrzyni biegów	2
96	Przekładnia ślimakowa	1
98	Tuleja łożyskowa	1
99	Śruba śliwkowa	1
100	Pralka	6
101	Śruba	1
103	Koło zębate ślimakowePłytka przesuwna napinająca ostrze	1
104	Śruba bez łba z gniazdem	2
105	sześciokątnym	1
106	Sworzeń sprężynowy	1
107	Blokada przesuwna z płytą	1
108	Wał koła łopatkowego	1
109	Blok wału	2
110	Prowadnice przesuwne napinające	1
112	ostrze	1
113	Osłona koła pasowego silnika	2
114	Pasek	2
117	Ostrze	1
118	Pralka	1
120	Pralka	1
121	Podkładka oporowa	1
122	Łożysko	3
126	Śruba z łbem okrągłym i gniazdem	1
131	krzyżowym	1
132	Nakrętka sześciokątna	2
134	Tuleja	4
140	Uchwyt zabezpieczający przełącznik	4
156	Osłona ostrza	3
157	Śruba	1
169	Nakrętka sześciokątna	2
170	Śruba z łbem okrągłym i gniazdem	1
171	krzyżowym	4
172	Podkładka gwiazdkowa	4
173	Śruba z łbem krzyżowym	4
174	Płyta narzędziowa	1
175	Śruba z łbem sześciokątnym	4
176	Nakrętka sześciokątnaPralkaStojak na kołaKołek rozporowyOś	1

Rysunek montażu części

Lista rzeczy do spakowania

NIE.	Opis	Ilość	Notatki
1	Korpus główny	1 zestaw
2	Nogi	1 zestaw
3	Uchwyt na nogę	1 szt.
4	Silnik	1 zestaw
5	Silniki Napędzające Koło Pasow	1 szt.
6	Osłony pasów	1 zestaw
7	Pasek	1 szt.
8	Pionowa płyta tnąca	1 szt.
9	Stojak na talerze tnące pionow	1 szt.
10	Pręt zatrzymujący zapas	1 szt.
11	Zatrzymanie zapasów	1 szt.
12	Stojak na koła	1 szt.
13	Oś stojaka koła	1 szt.
14	Koło	2 szt.
15	Półka na narzędzia	1 szt.
16	Elementy złączne	1 zestaw
17	Instrukcja	1 kopia
18	Lista rzeczy do spakowania	1 kopia

VEVOR®

TOUGH TOOLS, HALF PRICE

Techniczny Wsparcie i certyfikat e-gwarancji
