VEVOR®
TOUGH TOOLS, HALF PRICE

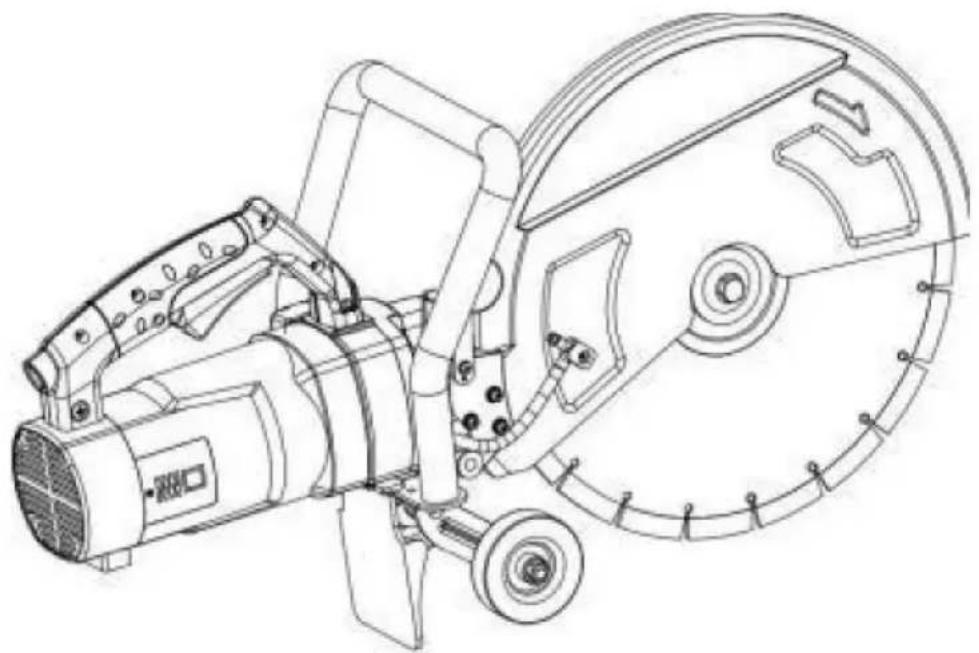

BETONZAAG
Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met ons op:
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

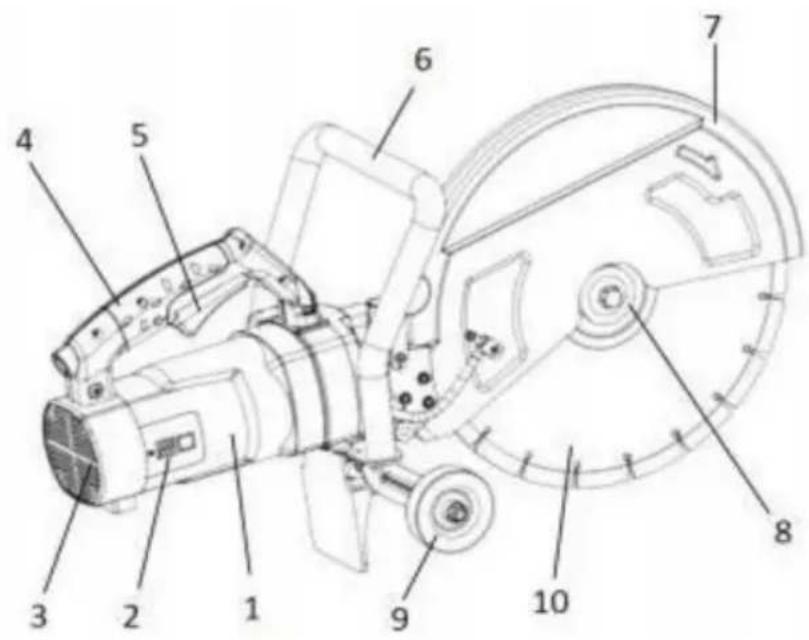

HOOFDCONSTRUCTIE
WAARSCHUWING: Om het risico op letsel te verminderen, moet de gebruiker de handleiding lezen. "OPZETTEN
LET OP – Om het risico op letsel te verminderen, moet de gebruiker het volgende lezen manual d'instructions» of gelijkwaardig of symbool M002 van ISO 7010.
- M002 van ISO 7010
- Fabricagedatum.
-Nominaal toerental in omwentelingen per minuut;
-Nominale capaciteit in mm;
-Gereedschappen voorzien van een draadspindel moeten gemerkt zijn met een spindel draadgrootte;
-WAARSCHUWING Draag altijd oogbescherming, "AVERTISSEMENT Toujours draag een veiligheidsbril" of gelijkwaardig of het teken M004 van ISO
7010 of het volgende veiligheidsteken:
Het oogbeschermingssymbool kan worden gewijzigd door andere persoonlijke kenmerken toe te voegen beschermende uitrusting zoals gehoorbescherming, stofmasker, enz.
WAARSCHUWING
Om het risico op letsel te verminderen, dient u een goede bescherming te gebruiken en alleen accessoires te gebruiken minimaal gelijk aan de maximale snelheid aangegeven op het gereedschap.
In Canada is de equivalente Franse formulering als volgt:
"WAARSCHUWING Gebruik een beschermkap om het risico op letsel te verminderen gepast en alleen
accessoires die minimaal geschikt zijn voor de maximale snelheid aangegeven op
het gereedschap."
Voor doorslijpmachines met een permanent bevestigde beschermkap geldt het volgende
Er kan een alternatieve waarschuwing worden gebruikt:
WAARSCHUWING
Om het risico op letsel te verminderen, mag u uitsluitend accessoires gebruiken die minimaal gelijkwaardig zijn aan de maximale snelheid die op het gereedschap is aangegeven.
In Canada is de equivalente Franse formulering als volgt:
"WAARSCHUWING Gebruik om het risico op letsel te verminderen
alleen accessoires geschikt voor minimaal de maximale snelheid aangegeven op het gereedschap."
Let op: Minimaal 2,4 mm hoge letters voor "WAARSCHUWING".
Zie standaard CAN/CSA-C22.2 nr. 60745-1-07 + UPD 1, 2, 3, (UL 60745-1-4th (28 november 2016) en CAN CSA-C22.2 nr.
60745-2-22-12+UPD 1 (herbevestigd 2017, (UL 60745-2-22-1st (19 juni 2014)) voor details.
Bij de levering worden een gebruiksaanwijzing en veiligheidsinstructies meegeleverd gereedschap en
zodanig verpakt dat de gebruiker merkt wanneer het gereedschap wordt verwijderd uit de verpakking. De veiligheidsinstructies kunnen afwijken van de handleiding. Een
uitleg van de door deze norm vereiste symbolen wordt gegeven in hetzij de gebruiksaanwijzing, hetzij de veiligheidsinstructies.
Ze moeten worden geschreven in de officiële taal/talen van het land waar het instrument beschikbaar is verkocht Ze moeten leesbaar zijn en contrasteren met de achtergrond.
Zij omvatten de naam en het adres van de fabrikant, leverancier of
elke andere agent die verantwoordelijk is voor het op de markt brengen van het hulpmiddel.
De algemene veiligheidswaarschuwingen voor elektrisch gereedschap en de specifieke gereedschapsveiligheid Waarschuwingen, indien in het Engels, dienen woordelijk en in elke andere officiële taal te zijn gelijkwaardig zijn.
De indeling van alle veiligheidswaarschuwingen moet van elkaar verschillen, door middel van accentuering van het lettertype of iets dergelijks betekent de context van clausules zoals hieronder geïllustreerd.
Algemene veiligheidsregels
WAARSCHUWING!
Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kunnen leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term 'macht tool" in alle onderstaande waarschuwingen verwijst naar uw
elektrisch gereedschap dat op het lichtnet werkt (met snoer) of op batterijen werkt (snoerloos).
hulpmiddel.
1) Veiligheid op de werkplek
a) Houd de werkplek schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit ongelukken.
b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in
brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken veroorzaken
het stof van de dampen doen
ontbranden. c) Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap.
Afleiding kan ertoe leiden dat u de controle verliest.
2) Elektrische veiligheid
a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig nooit de stekker
manier. Gebruik bijvoorbeeld geen verloopstekkers met geaarde (geaarde)
elektrisch gereedschap.
Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op elektriciteit
schok. b)
Vermijd lichaamscontact met geaarde of geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en
koelkasten. Er is een verhoogd risico op elektriciteit
een schok als uw lichaam geaard is of
gegrond. c)
Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat binnenkomt a
elektrisch gereedschap verhoogt het risico op een elektrische schok. d)
Maak geen misbruik van het snoer. Gebruik het snoer nooit voor dragen, trekken of
het elektrisch gereedschap loskoppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of andere voorwerpen
Bewegende onderdelen. Beschadigde of verwarde snoeren vergroten het risico op elektriciteit
schok. e)
Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een geschikt verlengsnoer
voor gebruik buitenshuis. Een snoer dat ideaal is voor gebruik buitenshuis vermindert het risico op elektriciteit
schok.
f) Als het gebruik van elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, gebruik dan een
aardlekschakelaar (GFCI) beschermde voeding. Gebruik van een aardlekschakelaar
vermindert het risico op een elektrische schok.
3) Persoonlijke veiligheid
a) Blijf alert, let op wat u doet en gebruik wanneer uw gezond verstand
het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe of moe bent
onder invloed van drugs, alcohol of medicijnen. Een moment van
onoplettendheid bij het bedienen van elektrisch gereedschap kan tot ernstige verwondingen leiden
persoonlijk letsel. b)
Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.
Beschermende uitrusting zoals een stofmasker, antislipveiligheidsschoenen, veiligheidshelm of gehoorbescherming
die wordt gebruikt
de juiste omstandigheden zullen persoonlijk letsel verminderen. c) Voorkom
onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat
voordat u de stroombron en/of accu aansluit, oppakt of
het gereedschap dragen. Elektrisch gereedschap dragen met uw vinger op de schakelaar of energieke elektrische gereedschappen met uitnodigingen voor de schakelaar ongelukken.
d) Verwijder eventuele stelsleutels of moersleutels voordat u het elektrische gereedschap inschakelt.
Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan dat wel doen resulteren in persoonlijk letsel. e) Reik
niet te ver. Zorg ervoor dat u te allen tijde goed staat en in evenwicht blijft. Dit
zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
f) Kleed je goed. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of
lang haar kan vast komen te zitten in bewegende delen. g) Als er
apparaten aanwezig zijn voor de aansluiting van stofafzuiging en
verzamelfaciliteiten, zorg ervoor dat deze zijn aangesloten en op de juiste manier worden gebruikt. Gebruik van stofophoping kan verminderen
stofgerelateerde gevaren.
4) Gebruik en onderhoud van elektrisch gereedschap
a. Overbelast de machine niet. Wanneer de machine overbelast is, wordt de
overbelastingsindicator gaat branden. b. Forceer
het elektrisch gereedschap niet. Gebruik in plaats daarvan het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen tarief waarvoor het is ontworpen. c.Gebruik het
elektrisch gereedschap niet als de schakelaar niet in- en uitgeschakeld kan worden. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet gerepareerd worden.
d. Haal de stekker uit de stroombron en/of de accu
het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt, of elektrisch gereedschap opbergen. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het elektrisch gereedschap.
e. Bewaar elektrisch gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat het alleen toe personen die bekend zijn met het elektrische gereedschap of met deze instructies voor het bedienen ervan elektrisch gereedschap.
f. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers. g. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden operatie. Indien beschadigd, laat het elektrische gereedschap dan repareren voordat u het gebruikt. Slecht onderhouden elektrisch gereedschap veroorzaakt veel ongelukken. h.Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe randen binden minder snel en zijn gemakkelijker te controleren.
i. Gebruik het elektrisch gereedschap, de accessoires, gereedschapsbits, enz., zoals hieronder beschreven instructies, rekening houdend met de arbeidsomstandigheden en het uit te voeren werk
uitgevoerd. Het elektrisch gereedschap gebruiken voor andere werkzaamheden dan deze bedoeld, kan tot een gevaarlijke situatie leiden.
5) Dienstverlening
a) Laat uw elektrische gereedschap uitsluitend onderhouden door een gekwalificeerde reparateur identieke vervangingsonderdelen. Dit zal ervoor zorgen dat de veiligheid van de macht gereedschap wordt onderhouden.
Speciale vereisten voor het afsnijden van gereedschap.
6) Veiligheidswaarschuwingen voor snijmachines. a)
De bij het gereedschap geleverde beschermkap moet stevig aan het gereedschap zijn bevestigd elektrisch gereedschap en gepositioneerd voor maximale veiligheid, zodat er zo min mogelijk wiel is blootgesteld aan de bestuurder. Positioneer uzelf en uw omstanders
weg van het vlak van het roterende wiel. De beschermkap helpt de
bestuurder te beschermen tegen gebroken wielfragmenten en onbedoeld contact met de wiel.
b) Gebruik voor uw kracht uitsluitend verlijmde, versterkte of diamantdoorslijpschijven
hulpmiddel. Alleen al omdat een accessoire aan uw elektrisch gereedschap kan worden bevestigd, is het garandeert geen veilige werking.
c) De nominale snelheid van het accessoire moet gelijk zijn aan de maximale snelheid
aangegeven op het elektrisch gereedschap. Accessoires draaien sneller dan hun nominale waarde snelheid kan breken en
uit elkaar vliegen.
d) Wielen mogen alleen worden gebruikt voor aanbevolen toepassingen. Bijvoorbeeld:
slijp niet met de zijkant van de doorslijpschijf. Hoewel schurende afsnijding
schijven zijn bedoeld voor het slijpen van de randen, hierop worden zijdelingse krachten uitgeoefend wielen kunnen ervoor zorgen dat ze breken.
e) Gebruik altijd onbeschadigde wielflenzen met de juiste diameter voor uw wiel
geselecteerde wiel. Goede wielflenzen ondersteunen het wiel en verminderen zo de
kans op wielbreuk
f) Gebruik geen versleten versterkte wielen met een krachtiger vermogen
hulpmiddelen. Wielen bedoeld voor groter elektrisch gereedschap zijn niet geschikt voor de
hogere snelheid van een kleiner gereedschap en kan barsten.
OPMERKING
De bovenstaande waarschuwing is niet van toepassing op gereedschappen die uitsluitend bedoeld zijn om te worden gebruikt met diamantwielen.
g) De buitendiameter en de dikte van uw accessoire moeten binnen de capaciteit van uw elektrisch gereedschap liggen. Alleen accessoires van de juiste afmetingen kunnen op adequate wijze worden bewaakt of gecontroleerd.
h) De asmaat van de wielen en flenzen moet goed passen op de as van het elektrisch gereedschap.
Wielen en flenzen met asgaten die niet passen bij het bevestigingsmateriaal van het elektrische gereedschap zullen uit balans raken, overmatig trillen en kunnen leiden tot verlies van controle.
i) Gebruik geen beschadigde wielen. Inspecteer de wielen vóór elk gebruik op spanen en barsten. Controleer op schade of installeer een onbeschadigd wiel als een elektrisch gereedschap of een wiel gevallen is.
Na het inspecteren en installeren van het wiel, plaatst u uzelf en omstanders uit de buurt van het vlak van het draaiende wiel en laat u het elektrische gereedschap gedurende één minuut op maximale onbelaste snelheid draaien. Beschadigde wielen zullen normaal gesproken tijdens deze testtijd uit elkaar vallen.
j) Draag persoonlijke beschermingsmiddelen. Gebruik een gelaatsscherm, veiligheidsbril of veiligheidsbril, afhankelijk van de toepassing. Draag bovendien een stofmasker, gehoorbeschermers, handschoenen en een werkschort die kleine schurende deeltjes of werkstukfragmenten kunnen tegenhouden. De oogbescherming moet in staat zijn om rondvliegend puin, dat door verschillende werkzaamheden ontstaat, tegen te houden. Het stofmasker of gasmasker moet in staat zijn deeltjes te filteren die door uw proces worden gegenereerd. Langdurige blootstelling aan lawaai met een hoge intensiteit kan gehoorverlies veroorzaken.
k) Houd omstanders op een veilige afstand van het werkgebied. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen. Fragmenten van werkstukken of een gebroken wiel kunnen bijvoorbeeld wegvliegen en letsel veroorzaken dat buiten de directe werkingssfeer valt.
I) Houd het elektrische gereedschap alleen vast aan de geïsoleerde handgrepen wanneer u een handeling uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading of het snoer ervan. Snijaccessoires die onder spanning staan, kunnen blootliggende metalen delen van het elektrisch gereedschap onder spanning zetten en de gebruiker een elektrische schok bezorgen. m) Houd het snoer uit de buurt van het ronddraaiende accessoire. Als u de controle verliest, kan het snoer worden doorgesneden of blijven haken, en kan uw hand of arm in het draaiende wiel
worden getrokken. n) Leg het elektrische gereedschap pas neer als het accessoire volledig tot stilstand is gekomen. Het draaiende wiel kan het oppervlak grijpen en het elektrisch gereedschap uit uw controle trekken.
o) Laat het elektrische gereedschap niet draaien terwijl u het draagt. Per ongeluk contact met de Het ronddraaiende accessoire kan aan uw kleding blijven haken, waardoor het toevoegingsmiddel in uw kleding wordt getrokken lichaam. p) Reinig regelmatig de ventilatieopeningen van het elektrisch gereedschap. De ventilator van de motor wel trekt het stof in de behuizing en overmatige ophoping van stof metaalpoeder kan elektrische gevaren veroorzaken.
q) Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken zouden dat kunnen deze materialen ontsteken.
r) Gebruik geen accessoires waarvoor vloeibare koelmiddelen nodig zijn. Met water of iets anders vloeibare koelmiddelen kunnen leiden tot elektrocutie of schokken. Verdere veiligheidsinstructies voor abrasieve doorslijpwerkzaamheden.
Terugslag- en gerelateerde waarschuwingen
Terugslag is een plotselinge reactie op een draaiend wiel dat bekneld raakt of blijft haken.
Klemmen of blijven haken veroorzaakt een snelle stilstand van het roterende wiel, waardoor zorgt ervoor dat het ongecontroleerde elektrische gereedschap in de tegenovergestelde richting wordt geduwd de rotatie van het wiel op het bindingspunt. Bijvoorbeeld als een schuurwiel blijft haken of bekneld raakt door het werkstuk, de rand van de omwenteling
Als u het knelpunt binnendringt, kan dit zich in het oppervlak van het materiaal ingraven, waardoor er schade ontstaat het wiel om eruit te klimmen of eruit te trappen. Bovendien kan het wiel springen richting of van de bestuurder af, afhankelijk van de richting van de bestuurder beweging van het wiel op het punt waar het klem komt te zitten. Schuurwielen kunnen ook breken onder deze omstandigheden
Terugslag is het gevolg van verkeerd gebruik van elektrisch gereedschap en onjuiste bediening procedures of omstandigheden en kunnen worden vermeden door de juiste voorzorgsmaatregelen te nemen zoals hieronder gegeven.
a) Houd het elektrische gereedschap stevig vast en positioneer uw lichaam en arm zodat u terugslagkrachten kunt weerstaan. Gebruik altijd een extra handgreep als u voorzien, voor maximale controle over terugslag of koppelreactie tijdens beginnen. De operator kan koppelreacties of terugslagkrachten controleren, indien nodig de juiste voorzorgsmaatregelen worden genomen.
b) Plaats uw hand nooit in de buurt van het roterende accessoire. Accessoire mag terugslag over uw hand.
c) Plaats uw lichaam niet in één lijn met het draaiende wiel. Terugslag zal Beweeg het gereedschap in de richting tegengesteld aan de beweging van het wiel op het punt van vastlopen.
d) Wees extra voorzichtig bij het bewerken van hoeken, scherpe randen enz. Vermijd
het accessoire stuitert en blijft haken. Hoeken, scherpe randen of stuiteren
hebben de neiging het draaiende accessoire vast te pakken en verlies van controle te veroorzaken of terugslag.
e) Bevestig geen zaagketting, houtsnijblad of gesegmenteerde diamant
wiel met een omtreksopening groter dan 10 mm of een getand zaagblad.
Dergelijke messen veroorzaken frequente terugslag en verlies van controle.
f) Laat het wiel niet yblokkerenë en oefen geen overmatige druk uit. Probeer het niet
maak een te grote snedediepte. Overbelasting van het wiel verhoogt de
belasting en gevoeligheid voor verdraaien of vastlopen van het wiel in de snede en
de mogelijkheid van terugslag of wielbreuk.
g) Wanneer de schijf vastloopt of wanneer u om welke reden dan ook een zaagsnede onderbreekt,
schakelt u het elektrisch gereedschap uit en houdt u het elektrisch gereedschap stil totdat de
Probeer het wiel uit de snede te verwijderen terwijl het wiel in beweging is
Anders kan terugslag optreden. Onderzoeken en corrigerende maatregelen nemen
elimineer de oorzaak van het vastlopen van het wiel.
h) Start de snijbewerking in het werkstuk niet opnieuw. Laat het wiel
bereik de volle snelheid en ga voorzichtig opnieuw de snede in. Het wiel kan binden, lopen
omhoog of terugslag als het elektrische gereedschap opnieuw in het werkstuk wordt gestart.
i) Ondersteun panelen of een ander groot werkstuk om het risico op wielvorming te minimaliseren
knijpen en terugslag. Grote werkstukken hebben de neiging onder hun eigen werkstukken door te buigen
gewicht. Daarom moeten steunen onder het werkstuk in de buurt van het werkstuk worden geplaatst
snijlijn en de rand van het werkstuk aan beide zijden van de schijf.
j) Wees extra voorzichtig bij het maken van een "pocket-cut" in bestaande muren of andere muren
blinde gebieden.
Het uitstekende wiel kan gas- of waterleidingen, elektrische bedrading of
voorwerpen die terugslag kunnen veroorzaken.
GEBRUIKSAANWIJZING

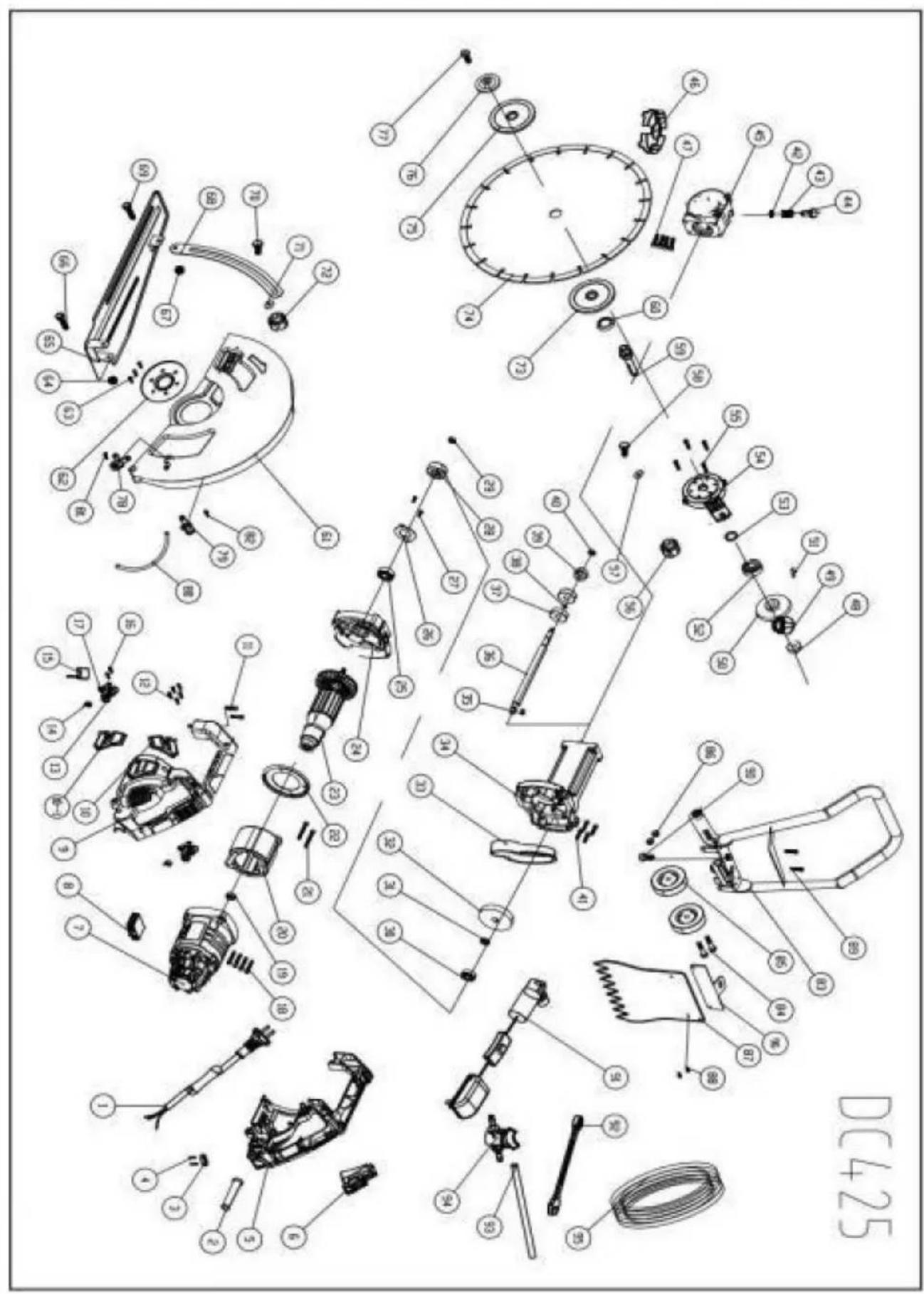

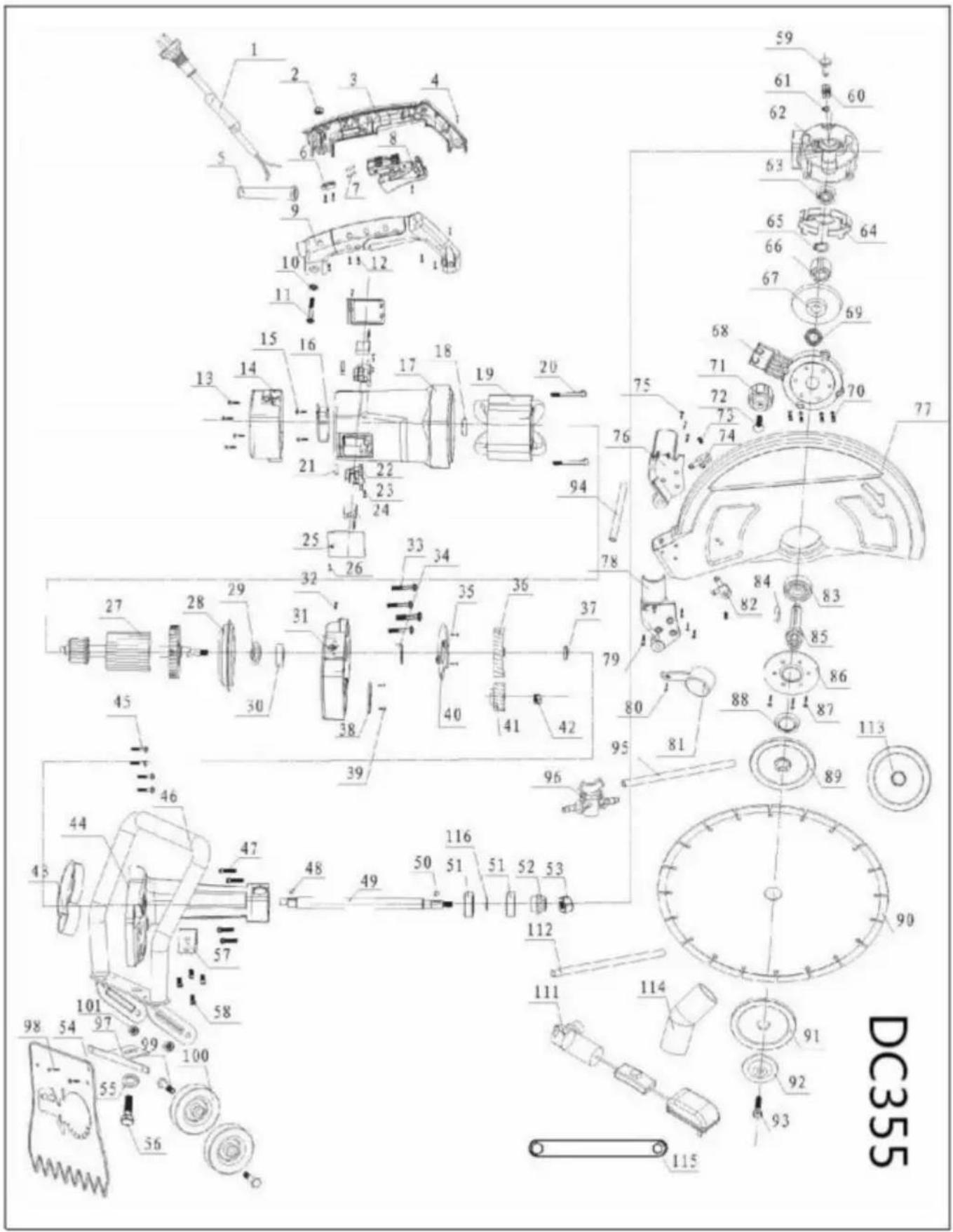

 | GEBRUIKSAANWIJZINGEEN DISC INSTALLEREN/VERWIJDERENWAARSCHUWING: Koppel de machine altijd los de voeding voordat u deze installeert of verwijdertSlijpschijf. • Zorg ervoor dat de doorn van de machine en het mes goed vastzitten flenzen zijn schoon en vrij van stof en vuil. • Zorg ervoor dat draairichting gemarkeerd ishet mes past zich aan de draairichting aan gemarkeerd op machinebescherming. |
 | Opmerking: De asbout heeft een linkerdraad. Draai tegen de klok in om de schroef vast te draaien prieel. Draai met de klok mee om de asbout los te draaien. Na verwijder een doorslijpschijf, voor het bovenstaande in omgekeerde volgorde uit installatieprocedure |
 | SNIJADVIES ADVIES VOOR HET SNIJDEN• Zorg ervoor dat de voeding overeenkomt met de vereisten vermeld op de typeplaatje van de machine. •Zorg ervoor dat de trekkerschakelaar van de machine is ingeschakeld de “UIT”-positie. Als de machine is aangesloten op een stroombron met triggerschakelaar“AAN”-positie, de machine kan starten onmiddellijk operationeel met de mogelijkheid van een ernstig ongeval plaatsvindt. • Als er een verlengkabel nodig is, moet deze een geschikt type voor gebruik buitenshuis en zo geëtiketteerd. •De instructies van de fabrikant zouden dat moeten zijn gevolgd bij gebruik van een verlengkabel. • Leid eventuele verlengkabels zo dat deze niet in de weg zitten een struikelgevaar (of enig ander) gevaar opleveren voor de operator aan eventuele omstanders.WIELBESCHERMING AANPASSENDe wielbeschermer is verstelbaar en dat zou ook zo moeten zijn gepositioneerd om de machinist het beste te biedencombinatie van persoonlijke bescherming en zichtbaarheid van het snijgebied. • Draai de vergrendelknop van de wielkast los en draai de beschermkap naar de gewenste stand positie. (FIG.6) • Draai de vergrendelknop van de wielbeschermier stevig vast om de bewaker op zijn plaats te vergrendelen. Let op: de strakheid van deze vergrendelknop en de de veiligheid van de wielbeschermier moet zijn regelmatig gecontroleerd tijdens operaties beginnen. |
 FIG. 5a & 5b | DE AAN/UIT-TRIGGERSCHAKELAARDeze machine is voorzien van een veiligheidsstart trigger-schakelaar.Om het gereedschapte starten: • Druk de veiligheidsvergrendelingsknop (Fig.5a) op de kant van het handvat met uw duim. • Druk de hoofdschakelaar in (Fig.5b) om te starten de motor.WAARSCHUWING: Start de zaag nooit tijdens het zagen rand van het zaagblad in contact met de oppervlak van het werkstuk. |
 FIG. 6 | SNIJADVIES ADVIES VOOR HET SNIJDEN• Zorg ervoor dat de voeding overeenkomt met de vereisten gespecificeerd op de wedstrijden de vereisten gespecificeerd op de machineclassificatie bord. •Zorg ervoor dat de trekkerschakelaar van de machine in de stand s “UIT”-positie. Als de machine is aangesloten op een stroombron met trekkerschakelaar in de “AAN”-positie, de machine kon onmiddellijk in werking treden met de mogelijkheid van een ernstig ongeval plaatsvindt. • Als er een verlengkabel nodig is, moet deze een geschikt type voor gebruik buitenshuis en zo geëtiketteerd. • De instructies van de fabrikant zouden dat moeten zijn gevolgd bij gebruik van een verlengkabel. • Leid eventuele verlengkabels zo dat deze niet in de weg zitten struikelgevaar (of enig ander) gevaar voor de bediener oplevere aan eventuele omstanders.WIELBESCHERMING AANPASSENDe wielbeschermier is verstelbaar en dat zou ook zo moeten zijn gepositioneerd om de machinist het beste te bieden combinatie van persoonlijke bescherming en zichtbaarheid van het snijgebied. •Draai de vergrendelknop van de wielkast los en draai deze de bewaker naar de gewenste positie. (FIG.6) • Draai de vergrendelknop van de wielbeschermier stevig vast om de bewaker op zijn plaats te vergrendelen.Let op: de strakheid van deze vergrendelknop en de de veiligheid van de wielbeschermier moet worden gecontroleerd regelmatig wanneer de werkzaamheden beginnen. |
  | • Geleid het zaagblad voorzichtig in het werkstuk.Bestprestaties worden bereikt bij recht zagenlangs een vooraf gemarkeerde snijlijn. Niet snijden dieper dan 50 mm (2 inch). • Als een snede dieper is dan 50 mm (2 inch).nodig, maak meerdere passen. • Snijd soepelen laat de machine het werk doen zonder overmatige kracht op het mes uit te oefenen.WAARSCHUWING: Probeer niet gebogen of zigzaggend te zagen lijnen.Gebruik nooit de zijkant van het mes om te snijden oppervlak. Gebruik het niet voor schuin zagen. |
| Nee. | Onderdeel Beschrijving | Aantal | nr. | Onderdeel Beschrijving | Aantal |
| 1 | Elektrische draad | 1 | 37 6301Z Wentellager | 2 | |
| 2 | Schede | 1 | 38 Verbindingsaspakking 1 | ||
| 3 | Draadpersplaat 4 | 1 | 39 | Kegeltandwiel 1 | |
| tapschroefST4.2*16 7 40 | M8 borgmoer | 1 | |||
| 5 | Rechter handgreep | 1 | 41 | Combinatieschroef M5*25 | 4 |
| 6 | Schakelaar | 1 | 42 | 6# Open houder | 1 |
| 7 | Behuizing | 1 | 43 Zelfborgende penveer | 1 | |
| 8 | Zacht begin | 1 | 44 | Zelfborgende pen | 1 |
| 9 | Linker handgreep | 1 | 45 | Versnellingsbak | 1 |
| 10 | Linker Koolborstel Omslag | 1 | 46 Oliekeerplaat versnellingsbak | 1 | |
| 10.1 | Rechter koolborstel Omslag | 1 | 47 | Combinatieschroef M6*45 | 4 |
| 11 | Combinatieschroef M5*16 | 2 48 | 6200RS-wentellager | 1 | |
| 12 | Tapschroef ST4.2*10 | 5 49 | Zelfsluitende hoes | 1 | |
| 13 | Koolborstelhouder | 2 | 50 | Groot kegeltandwiel | 1 |
| 14 | Springveer | 2 | 51 | Gewoon vlak verband | 1 |
| 15 | Koolborstel | 2 | 52 6302RS Rollager | 2 | |
| 16 | Tapschroef ST4.2*10 | 4 53 | Skelet zegelring | 1 | |
| 17 | Combinatieschroef M4*10 | 2 | 54 | Versnellingsbakdeksel | 1 |
| 18 | Zeskantschroef M5X35 | 4 55 | Zeskantschroef M5X22 | 4 | |
| 19 | 629RS-lager | 1 | 56 Vergrendel het handwiel | 1 | |
| 20 | Stator | 1 | 57 | F 8 Pakking | 1 |
| 21 | Schroef M5*80 | 2 | 58 | Schroef M8*24 | 1 |
| 22 | Voorruitring | 1 | 59 | Uitgangsas | 1 |
| 23 | Rotor | 1 | 60 | Soldeerbeker | 1 |
| 24 | Middelste dekking | 1 | 61 | Beschermende hoes | 1 |
| 25 | 6202 RS-lagers | 1 | 62 Lagerdrukdeksel 1 | ||
| 26 | Dragende klier | 1 | 63 | Combinatieschroef M6 * 16 | 3 |
| 27 | Schroef M4*10 | 2 | 64 | M8 Pijnboomnoot | 1 |
| 28 | 1 | 65 | Directeur PlaatRondsel | 1 | |
| 29 | M8 borgmoeren | 1 | 66 | Schroef M8 * 55 | 1 |
| 30 | 6200RS-wentellager | 1 | 67 | M8 Pijnboomnoot | 1 |
| 31 | Beperk de wasmachine | 1 | 68 | Link staaf | 1 |
| 32 | Groot cilindrisch tandwiel | 1 | 69 | Schroef M8*15 | 1 |
| 33 | Olie baffle | 4 | 70 | Schroef M8*24 | 1 |
| 34 | Lang handvat | 1 | 71 | F 8 Pakking | 1 |
| 35 | Gewoon vlak verband | 1 | 72 | Vergrendel het handwiel | 1 |
| 36 | Verbindingsas | 1 | 73 | Zaagblad binnenpersBord | 1 |
| Nee. | Onderdeel Beschrijving | QtEn | Nee. | Onderdeel Beschrijving | Aantal |
| 74 | Zag beetje | 1 | 89 | Schroef M8*10 | 1 |
| 75 | Buitenste persplaat zagen | 1 | 90 | Schroef M12*15 | 1 |
| 76 | Kleine persraad | 6 | 91 | Waterpomp | 1 |
| 77 | Schroef M10*25 | 1 | 92 | Zaag sleutels | 1 |
| 78 | Binnen Watermond | 1 | 93 | PVC-buis 6*10 (lengte 0,6 mÿ | 1 |
| 79 | Buitenste watermond | 1 | 94 | Kraan | 1 |
| 80 | PVC-buis 6*8 (lengte 230 mm) 1 | 95 | PVC-buis 6*10 (lengte 5 m) | 1 | |
| 81 | Schroef M5*10 | 1 | 96 | Waterkeerplaat | 1 |
| 82 | Schroef M5*10 | 1 | |||
| 83 | Hendel | 1 | |||
| 84 | Wielschroef M8*45 | 2 | |||
| 85 | Wiel | 2 | |||
| 86 | M8 Pijnboomnoot | 2 | |||
| 87 | Stofbord | 1 | |||
| 88 | Schroef M5*10 | 2 | |||
| Nee. | Onderdeelbeschrijving | Aantalnr. | Onderdeel Beschrijving | Aantal | |
| 1 | Kabel draad | 1 | 37 | Tandwiel wasmachine | 1 |
| 2 | Moer M6 | 1 | 38 lagerdrukplaat | 1 | |
| 3 | Linker handvat | 1 | 39 | Schroef M4x10 | 2 |
| 4 | Schroef M5x20 | 2 40 | olie baffle | 1 | |
| 5 | Kabelmantel | 1 | 41 | Versnelling | 1 |
| 6 | Spanning | 1 | 42 | Moer M8 | 1 |
| 7 | bedrading gesp | 2 43 | olie baffle | 1 | |
| 8 | schakelaar | 1 | 44 | Versnellingsbak | 1 |
| 9 | rechter handvat | 1 | 45 | Schroef M5x25 | 4 |
| 10 | M6 sluitring | 1 | 46 | Hendel | 1 |
| 11 | Schroef M6x25 | 1 | 47 | Schroef M6x45 | 4 |
| 12 | Schroef ST4x15 | 8 48 | Sleutel 4x4x14 | 1 | |
| 13 | Schroef ST5x24 | 4 49 | Aandrijfas | 1 | |
| 14 | Eindkap van de motor | 1 | 50 | Sleutel 3x3x14 | 1 |
| 15 | Schroef ST4x15 | 2 | 51 | Lager 6301RS | 2 |
| 16 | Zachte starter | 1 | 52 | versnelling | 1 |
| 17 | Motorhuis | 1 | 53 | Moer M8 | 1 |
| 18 | Lager 609 RS | 1 | 54 | Golfbreker | 1 |
| 19 | Stator | 1 | 55 | veerring M12 | 1 |
| 20 | Schroef ST5x80 | 2 | 56 | Schroef M12x15 | 1 |
| 21 | Lente | 2 | 57 | Vaste plaat | 1 |
| 22 | Borstelhouder | 2 | 58 | Schroef M6x16 | 4 |
| 23 | Schroef ST4x10 | 2 | 59 | Borgpen | 1 |
| 24 | Borstel | 2 60 | Borgpin-veer | 1 | |
| 25 | Borstelafdekking | 2 | 61 | Borgring voor as 6 | 1 |
| 26 Versnellingsso | Schroef ST3x8 | 2 62 | 1 | ||
| 27 | Rotor | 1 | 63 | Lager 6200Z | 1 |
| 28 | verbijsteren | 1 | 64 | olie baffle | 1 |
| 29 | Lagerring | 1 | 65 | Borgring voor as 15 | 1 |
| 30 | Lager 6202 RS | 1 | 66 | As mouw | 1 |
| 31 | Versnellingsbak | 1 | 67 | Kegeltandwiel | 1 |
| 32 | Schroef M4x10 | 1 | 68 | Versnelling deksel | 1 |
| 33 | Schroef ST5x40 | 4 | 69 | O-ringÿ60x1,5 | 1 |
| 34 | Lager 6200 RS | 1 | 70 | Schroef M6x16 | 4 |
| 35 | Schroef M4x10 | 2 | 71 | Vergrendelend handwiel | 1 |
| 36 | Versnelling | 1 | 72 | Vierkante bout M8x24 | 1 |
| Nee. | Onderdeel Beschrijving | Aantal | nr. | Onderdeel Beschrijving | Aantal |
| 73 | Schroef M5x10 | 2 | 98 | Schroef M5x10 | 2 |
| 74 | Uitlaat | 1 | 99 | Bout 35 | 2 |
| 75 | Schroef M5x10 | 6 | 100 | wiel | 2 |
| 76 | Stofuitlaat (R) | 1 | 101 | Borgmoer M8 | 2 |
| 77 | Bewaker | 1 | 102 | 1 | |
| 78 | Stofuitlaat (L) | 1 | 103 | 1 | |
| 79 | Schroef M4x30 | 1 | 104 | 1 | |
| 80 | Schroef M4x10 | 1 | 105 | 1 | |
| 81 | Stofuitlaatdeksel | 1 | 106 | 1 | |
| 82 | Uitlaat | 1 | 107 | 1 | |
| 83 | Lager 6302Z | 1 | 108 | 1 | |
| 84 | Sleutel 4x4x30 | 1 | 109 | 1 | |
| 85 | Spindel | 1 | 110 | 1 | |
| 86 | Lagerdrukplaat | 1 | 111 | Waterpomp | 1 |
| 87 | Schroef M6x16 | 3 | 112 | Pvc waterleiding 6x8 | 1 |
| 88 | Stofdichte ring | 1 | 113 | Flens | 1 |
| 89 | Flens | 1 | 114 | Stofomhulsel | 1 |
| 90 | zaagblad | 1 | 115 | 16#sleutel | 1 |
| 91 | flens | 1 | 116 | wasmachine | 1 |
| 92 | Wasmachine | 1 | 117 | Inbussleutel | 1 |
| 93 | Schroef | 1 | 118 | Bodemplaat | 1 |

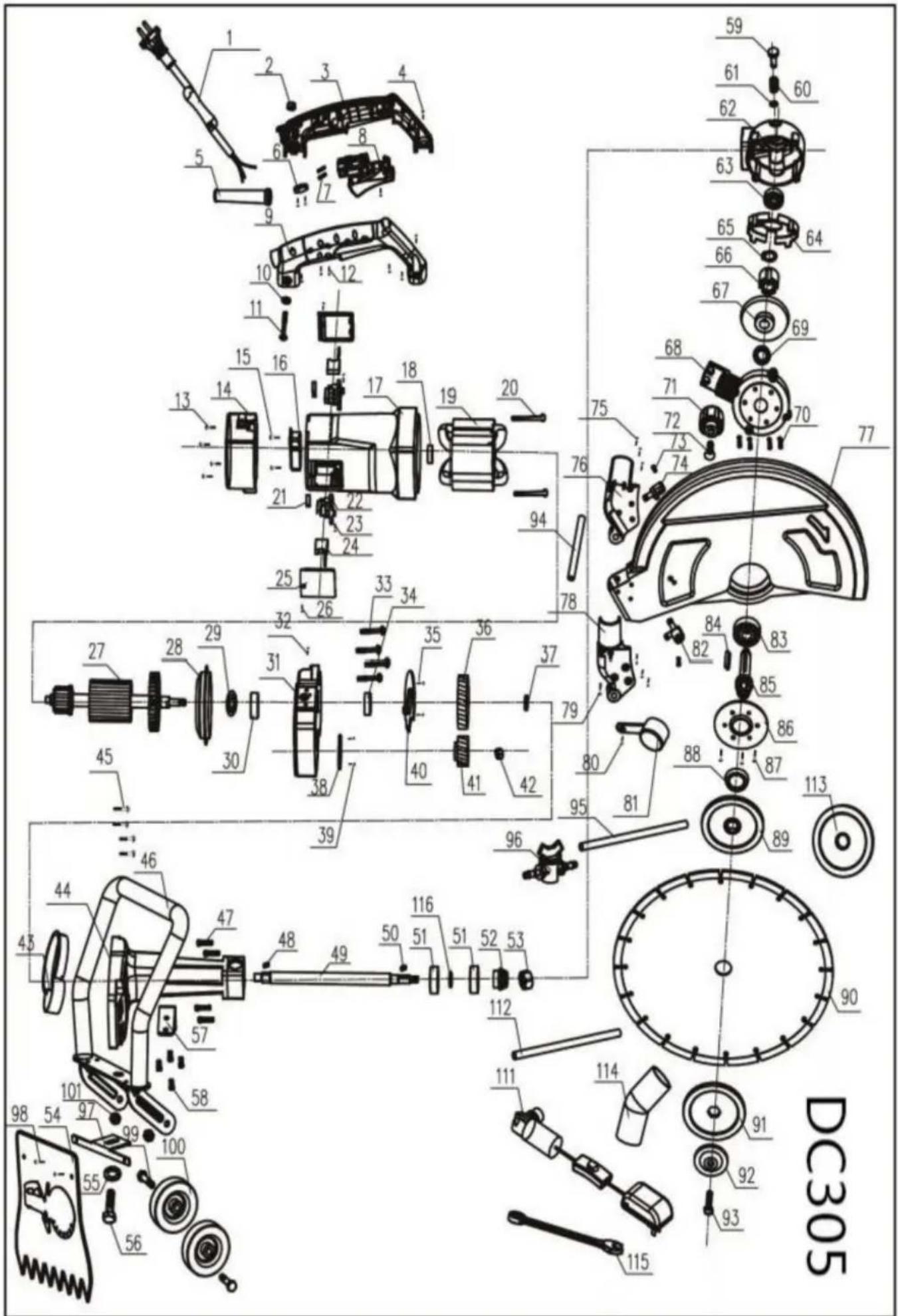

| No | Onderdeelbeschrijving Aantalnr. | Onderdeel Beschrijving | Aantal | ||
| 1 | Kabel draad | 1 | 37 | Tandwiel wasmachine | 1 |
| 2 | Moer M6 | 1 | 38 | Lagerdrukplaat | 1 |
| 3 | Linker handvat | 1 | 39 | Schroef M4x10 | 2 |
| 4 | Schroef M5x20 | 2 40 | Olie schot | 1 | |
| Kabelmantel | 1 | 41 | Versnelling5 | 1 | |
| Spanning | 1 | 42 | Moer M86 | 1 | |
| 7 | Bedrading gesp | 2 43 | Olie schot | 1 | |
| 8 | Schakelaar | 1 | 44 | Versnellingsbak | 1 |
| 9 | Rechter handvat | 1 | 45 | Schroef M5x25 | 4 |
| 10 | M6 sluitring | 1 | 46 | Hendel | 1 |
| 11 | Schroef M6x25 | 1 | 47 | Schroef M6x45 | 4 |
| 12 | Schroef ST4x15 | 8 48 | Sleutel 4x4x14 | 1 | |
| 13 | Schroef ST5x24 | 4 49 | Aandrijfas | 1 | |
| 14 | Motoreindkap 1 | 50 | Sleutel 3x3x14 | 1 | |
| 15 | Schroef ST4x15 | 2 | 51 | Lager 6301RS | 2 |
| 16 | Zachte starter | 1 | 52 | Versnelling | 1 |
| 17 | Motorhuis | 1 | 53 | Moer M8 | 1 |
| 18 | Lager 609 RS 1 | 54 | Golfbreker | 1 | |
| 19 | Stator | 1 | 55 | Veerring M12 | 1 |
| 20 | Schroef ST5x80 | 2 56 | Schroef M12x15 | 1 | |
| 21 | Lente | 2 57 | Vaste plaat | 1 | |
| 22 | Borstelhouder | Schroef M6x162 58 | 4 | ||
| 23 | Schroef ST4x10 | 2 59 | Borgpen | 1 | |
| 24 | Borstel | 2 60 | Borgpin-veer | 1 | |
| 25 | Borstelafdekking | 2 | 61 | Borgring voor as 6 | 1 |
| 26 | Schroef ST3x8 | 2 62 | Versnellingsbak | 1 | |
| 27 | Rotor | 1 | 63 | Lager 6200Z | 1 |
| 28 | Verbijsteren | 1 | 64 | Olie schot | 1 |
| 29 | Lagerring | 1 | 65 | Borgring voor as 15 | 1 |
| 30 | Lager 6202 RS 1 | 66 | As mouw | 1 | |
| 31 | Versnellingsbak | 1 | 67 | Kegeltandwiel | 1 |
| 32 | Schroef M4x10 | 1 | 68 | Versnelling deksel | 1 |
| 33 | Schroef ST5x40 | 4 69 | O-ringÿ60x1,5 | 1 | |
| 34 | Lager 6200 RS 1 | 70 | Schroef M6x16 | 4 | |
| 35 | Schroef M4x10 | 2 | 71 | Vergrendelend handwiel | 1 |
| 36 | Versnelling | 1 | 72 | Vierkante bout M8x24 | 1 |
| Nee. | Onderdeelbeschrijving | Aantalnr. | Onderdeel Beschrijving | Aantal | |
| 73 | Schroef M5x10 | 2 98 | Schroef M5x10 | 2 | |
| 74 | Uitlaat | 1 | 99 | Bout 35 | 2 |
| 75 | Schroef M5x10 | 6 100 | Wiel | 2 | |
| 76 | Stofuitlaat (R) | 1 | 101 | Borgmoer M8 | 2 |
| 77 | Bewaker | 1 102 | 1 | ||
| 78 | Stofuitlaat (L) | 1 103 | 1 | ||
| 79 | Schroef M4x30 | 1 104 | 1 | ||
| 80 | Schroef M4x10 | 1 105 | 1 | ||
| 81 | Stofuitlaatdeksel | 1 106 | 1 | ||
| 82 | Uitlaat | 1 107 | 1 | ||
| 83 | Lager 6302Z | 1 108 | 1 | ||
| 84 | Sleutel 4x4x30 | 1 109 | 1 | ||
| 85 | Spindel | 1 110 | 1 | ||
| 86 | Lagerdruk bord | 1 | 111 | Waterpomp | 1 |
| 87 | Schroef M6x16 | 3 112 | PVC waterpijp 6x8 | 1 | |
| 88 | Stofdichte ring | 1 113 | Flens | 1 | |

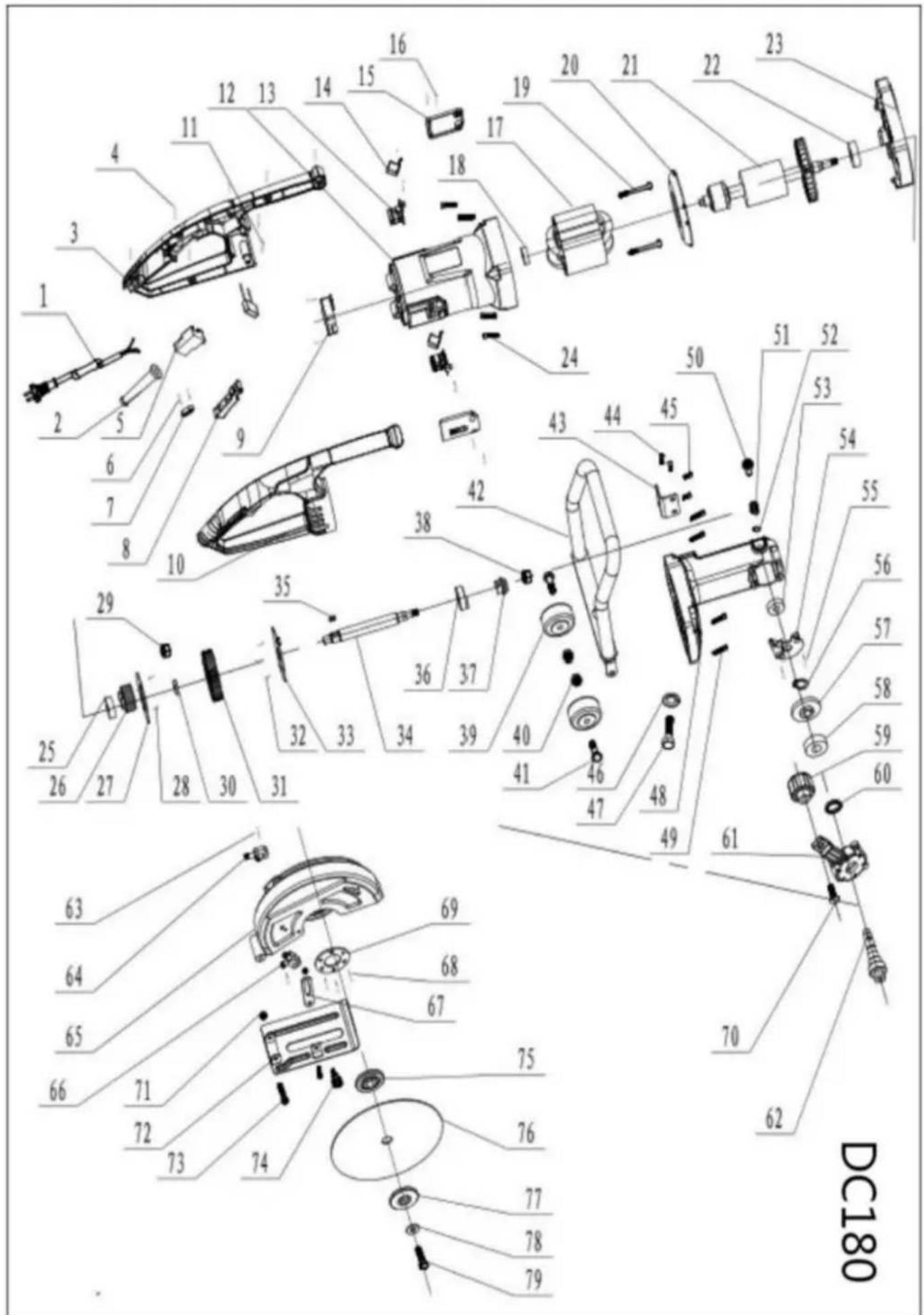

| No | Onderdeelbeschrijving Aantalnr. Aantal | Onderdeel Beschrijving | |||
| 1 | Stroomdraad | 1 | 37 | Kegeltandwiel | 1 |
| 2 | Schede | 1 | 38 | Moer M8 | 1 |
| 3 | Linkerhandgreep | 1 | 39 | Wiel | 2 |
| 4 | Tapschroef ST4.2*16 | 6 40 | Borgmoer M10 | 2 | |
| 5 | Schakelaar | 1 | 41 | Schroef M10*35 | 1 |
| 6 | Tapschroef ST4.2*16 | 2 | 42 | Hendel | 1 |
| 7 | Drukdraadplaat | 1 43 Vast | bord met de hand optillen | 1 | |
| 8 | Schakeltrekker | 1 44 | Schroef M5*15 | 2 | |
| 9 | Zacht begin | 1 45 | Schroef M5*20 | 2 | |
| 10 | Rechterhandgreep | 1 46 | Elastische pakkingÿ12 | 1 | |
| 11 | Zelftappende schroef ST5*20 | 2 47 | Schroef M12*15 | 1 | |
| 12 | Machinebehuizing | 1 48 | Versnellingsbak | 1 | |
| 13 | Koolborstelframe 2 49 | Schroef M5*25 | 4 | ||
| 14 | Koolborstel | 2 | 50 | Zelfvergrendelende pin | 1 |
| 15 | Koolborstelkap 2 | 51 | Zelfsluitende veer | ||
| 16 | Tapschroef ST4.2*16 | 2 | 52 | Open kaart lente | 1 |
| 17 | Stator | 1 | 53 | Lager 6000RS | 1 |
| 18 | Lager 609RS | 1 | 54 | Oliekeerplaat | 1 |
| 19 | Zelftappende schroef ST5*80 | 2 | 55 | Schroef M4*10 | 2 |
| 20 | Fan lijkwade | 1 | 56 | Kaart Lenteÿ13 | 1 |
| 21 | Rotator | 1 | 57 | Grote paraplu-uitrusting | 1 |
| 22 | Lager 6202RS | 1 | 58 | Lager 6202RS | 1 |
| 23 | Middelste dekking | 1 | 59 | Handwiel vergrendelen | 1 |
| 24 | Schroef M5*35 | 60 | Zegelring | 1 | |
| 25 | Lager 6200RS | 4 | 61 | Versnellingsbakdeksel | 1 |
| 26 | Rotortandwiel | 1 62 | Uitgangsas | 1 | |
| 27 | Vasthoudplaat | 1 63 | Schroef M5*10 | 1 | |
| 28 | Schroef M4*10 | 1 64 | Uitlaatmondstuk | 1 | |
| 29 | borgmoer M8 | 2 65 | Schild | 1 | |
| 30 | Grote wiellimietWasmachine | 1 | 66 | Uitlaatmondstuk(buiten) | 1 |
| 31 | Groot kegeltandwiel | 1 67 | Link staaf | 1 | |
| 32 | Schroef M4*10 | 1 68 | Schroef M6*16 | 3 | |
| 33 | Vasthoudplaat | 2 69 | Dekseldrukdeksel | 1 | |
| 34 | Koppelingsas | 1 70 | Schroef M8*24 | 1 | |
| 35 | Platte sleutel | 1 | 71 | borgmoer M8 | 1 |
| 36 | Lager 6201RS | 1 72 | BodemplaatComponenten | 1 | |
| 73 | Schroef M8*55 | 1 | |||
| 74 | Pruimenschroef | 1 | |||
| 75 | Interne drukplaat | 1 | |||
| 76 | Zaagblad | 1 | |||
| 77 | Externe drukplaat | 1 | |||
| 78 | Pakking 8*20 | 1 | |||
| 79 | Schroef M8*16 | 1 | |||
| Nee. | Onderdeel Beschrijving | Aantal nr. | Onderdeel Beschrijving | Aantal | |
| 1 | Stroomdraad | 1 37 | Kegeltandwiel | 1 | |
| 2 | Schede | 1 38 | Moer M8 | 1 | |
| 3 | Linkerhandgreep | 1 39 | Wiel | 2 | |
| 4 | Tapschroef ST4.2*16 | 6 40 | Borgmoer M10 | 2 | |
| 5 | Schakelaar | 1 | 41 | Schroef M10*35 | 1 |
| 6 | Tapschroef ST4.2*16 | 2 | 42 | Hendel | 1 |
| 7 | Drukdraadplaat | 1 43 | Vast bord met de hand optillen | 1 | |
| 8 | Schakeltrekker | 1 44 | Schroef M5*15 | 2 | |
| 9 | Zacht begin | 1 45 | Schroef M5*20 | 2 | |
| 10 | Rechterhandgreep | 1 46 | Elastische pakkingÿ12 | 1 | |
| 11 | Zelftappende schroef ST5*20 | 2 47 | Schroef M12*15 | 1 | |
| 12 | Machinebehuizing | 1 48 | Versnellingsbak | 1 | |
| 13 | Koolborstelframe 2 49 | Schroef M5*25 | 4 | ||
| 14 | Koolborstel | 2 50 | Zelfvergrendelende pin | 1 | |
| 15 | Koolborstelkap 2 | 51 | Zelfsluitende veer | ||
| 16 | Tapschroef ST4.2*16 | 2 52 | Open kaart lente | 1 | |
| 17 | Stator | 1 53 | Lager 6000RS | 1 | |
| 18 | Lager 609RS | 1 54 | Oliekeerplaat | 1 | |
| 19 | Zelftappende schroef ST5*80 | 2 55 | Schroef M4*10 | 2 | |
| 20 | Fan lijkwade | 1 56 | Kaart Lente ŷ13 | 1 | |
| 21 | Rotator | 1 57 | Grote paraplu-uitrusting | 1 | |
| 22 | Lager 6202RS | 1 58 | Lager 6202RS | 1 | |
| 23 | Middelste dekking | 1 59 | Handwiel vergrendelen | 1 | |
| 24 | Schroef M5*35 | 60 | Zegelring | 1 | |
| 25 | Lager 6200RS | 4 | 61 | Versnellingsbakdeksel | 1 |
| 26 | Rotortandwiel | 1 62 | Uitgangsas | 1 | |
| 27 | Vasthoudplaat | 1 63 | Schroef M5*10 | 1 | |
| 28 | Schroef M4*10 | 1 64 | Uitlaatmondstuk | 1 | |
| 29 | borgmoer M8 | 2 65 | Schild | 1 | |
| 30 | Grote wiellimietWasmachine | 1 | 66 | Uitlaatmondstuk(buiten) | 1 |
| 31 | Groot kegeltandwiel | 1 67 | Link staaf | 1 | |
| 32 | Schroef M4*10 | 1 68 | Schroef M6*16 | 3 | |
| 33 | Vasthoudplaat | 2 69 | Dekseldrukdeksel | 1 | |
| 34 | Koppelingsas | 1 70 | Schroef M8*24 | 1 | |
| 35 | Platte sleutel | 1 | 71 | borgmoer M8 | 1 |
| 36 | Lager 6201RS | 1 72 | BodemplaatComponenten | 1 | |
| 73 | Schroef M8*55 | 1 | |||
| 74 | Pruimenschroef | 1 | |||
| 75 | Interne drukplaat | 1 | |||
| 76 | Zaagblad | 1 | |||
| 77 | Externe drukplaat | 1 | |||
| 78 | Pakking 8*20 | 1 | |||
| 79 | Schroef M8*16 | 1 | |||
VEVOR®
TOUGH TOOLS, HALF PRICE
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
