Type de produit	Cric de remorque électrique
Marque	Vevor
Modèle	BASIC3500-2-7P
Capacité maximale	3 500 livres (environ 1 588 kg)
Alimentation	12 V CC
Courant maximal	29 ± 1 A
Puissance maximale	350 W
Type de support de montage	Support de montage en A
Plage de levage	9,5 à 32 pouces (241 à 813 mm)
Course de la vis	18 pouces (457 mm)
Course de la jambe tombante	4,5 pouces (114 mm) – 4 trous
Temps de levage (sans charge)	107 ± 2 secondes
Diamètre extérieur du tube	2-1/4 pouces (57 mm) – noir
Diamètre intérieur du tube	2 pouces (51 mm) – zinc
Taille du pied	5,5 pouces (140 mm) – rond
Hauteur minimale du produit	29,7 pouces (754 mm)
Fonctions principales	Levage et abaissement électrique de la remorque, éclairage LED, interrupteur haut/bas, manivelle manuelle de secours
Entretien et nettoyage	Nettoyer avec du savon doux et de l'eau ; lubrifier légèrement les points de pivot avec de l'huile ; vérifier et nettoyer les connexions électriques
Sécurité	Ne jamais dépasser la capacité ; utiliser sur surface plane et dure ; ne pas soulever pour entretien ; tenir à l'écart des enfants ; porter des équipements de protection
Pièces détachées et réparabilité	Moteur, interrupteur, ampoule et manivelle remplaçables ; tubes à inspecter régulièrement
Informations générales	Conforme à la directive DEEE 2012/19/CE ; assistance technique sur www.vevor.com/support

FOIRE AUX QUESTIONS - BASIC3500-2-7P Vevor

Comment monter le cric de remorque Vevor BASIC3500-2-7P ?

Montez le cric en alignant les trois trous fendus de la plaque de montage avec les trous du coupleur du cadre en A. Fixez avec trois boulons et écrous (non fournis) et serrez fermement. Vérifiez régulièrement le serrage.

Quelle est la tension d'alimentation requise ?

Le cric fonctionne en 12 V CC. Branchez la prise 7 voies en respectant la polarité : positive au centre, terre à la borne négative. La batterie doit fournir au moins 10 V CC.

Que faire si le moteur ne fonctionne pas ?

Vérifiez la tension de la batterie (minimum 10 V CC). Assurez-vous que les connexions sont propres et que la mise à la terre est correcte (contact métal sur métal). Si le problème persiste, vérifiez l'interrupteur et le moteur.

Puis utiliser le cric pour soulever la remorque pour un changement de pneu ?

Non, le cric est conçu uniquement pour le mouvement vertical de la remorque (attelage/dételage). N'utilisez jamais le cric pour soulever la remorque à des fins d'entretien ou de changement de pneu.

Comment entretenir le cric ?

Nettoyez occasionnellement avec du savon doux et de l'eau. Lubrifiez légèrement les points de pivot avec de l'huile. Vérifiez les tubes avant chaque utilisation et remplacez-les s'ils sont pliés. Nettoyez les connexions électriques au moins deux fois par an avec une solution de bicarbonate.

Quelle est la capacité maximale de charge ?

La capacité maximale est de 3 500 livres (environ 1 588 kg). Ne jamais dépasser cette limite.

Comment utiliser la manivelle manuelle de secours ?

Retirez le capuchon en caoutchouc sur l'accès à la manivelle, insérez la manivelle fournie et tournez manuellement pour lever ou abaisser le cric en cas de panne électrique.

Que faire si les lumières LED ne fonctionnent pas ?

Vérifiez les connexions des fils sur l'interrupteur d'éclairage. Si tout est bien connecté, l'ampoule peut être défectueuse et doit être remplacée.

Sur quelle surface utiliser le cric ?

Utilisez le cric sur une surface plane, horizontale et dure capable de supporter la charge. N'utilisez jamais de blocs pour augmenter la garde au sol.

Puis-je déplacer la remorque avec le cric déployé ?

Non, ne déplacez jamais la remorque avant que le cric ne soit complètement rétracté. Assurez-vous également que la remorque est empêchée de rouler (cales) avant toute utilisation.

MODE D'EMPLOI BASIC3500-2-7P Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

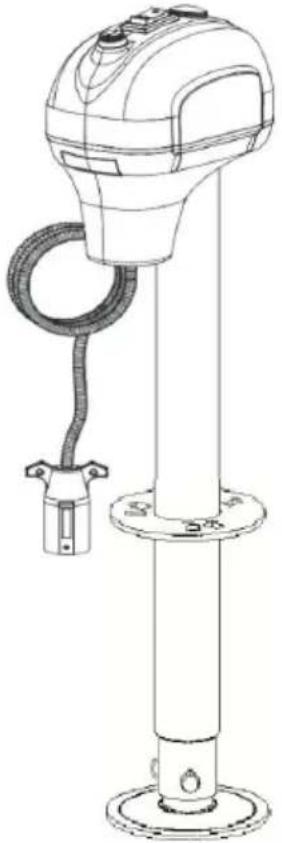

CRIC DE REMORQUE ÉLECTRIQUE

MODÈLE : BASIC3500-2-7P

MODÈLE : BASIC3500-2-7P

1. Le symbole « AVERTISSEMENT » ci-dessus est un signe qu'une procédure d'entretien ou de maintenance comporte un risque de sécurité et peut entraîner la mort ou des blessures graves si elle n'est pas effectuée en toute sécurité et dans les paramètres définis dans le manuel.
2. Portez toujours une protection pour les yeux lorsque vous effectuez des travaux d'entretien ou de maintenance sur le véhicule. D'autres équipements de sécurité à prendre en compte sont une protection auditive, des gants et éventuellement un écran facial complet, selon la nature de l'entretien.
3. Ne laissez jamais une personne non familière avec ce produit utiliser ou entretenir ce produit.
4. Ne soulevez ou ne nivelez jamais la remorque sans un repose-pied correctement installé.
5. Ne jamais actionner le cric ni atteler la remorque sans empêcher la remorque de rouler.
6. N'exercez jamais de forces latérales excessives sur le cric de la remorque.
7. Ne laissez jamais personne, y compris l'opérateur, placer une partie du corps sous le cric de la remorque ou sous la charge supportée pendant le fonctionnement du cric.
8. Ne jamais dépasser la capacité de charge !
9. N'utilisez jamais le cric de remorque pour soulever la remorque en vue d'un entretien ou d'un changement de pneu.
10. Ne déplacez jamais la remorque avant que le cric de la remorque soit complètement rétracté.
11. Tenez les enfants et les personnes présentes à l'écart de la zone de travail pendant l'utilisation de l'outil. Ne laissez pas les enfants manipuler le cric.
12. N'utilisez pas le cric dans des endroits où il existe un risque d'incendie ou d'explosion, par exemple en présence de liquides, de gaz ou

de poussières inflammables. Le cric peut créer des étincelles qui peuvent enflammer les liquides, les gaz ou les poussières inflammables.

1. À utiliser sur une surface plane, horizontale et dure capable de supporter une charge.
2. N'utilisez pas de blocs pour augmenter la garde au sol.
3. Lorsque vous utilisez le pied ou la jambe de force, assurez-vous que la goupille fournie est complètement insérée dans les deux côtés du tube intérieur et du tube de force avant d'utiliser le cric.
4. Si le cric de remorque est équipé d'un pied de support, n'essayez jamais de régler ce dernier lorsqu'une charge est placée sur le cric.

Note :

1. Le cric est conçu pour le mouvement vertical de la remorque uniquement.
2. Un levage rapide et continu n'est pas recommandé pour éviter l'échauffement des engrenages et réduire leur durée de vie.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit être collecté séparément dans l'Union européenne. Ce symbole s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne doivent pas être jetés avec les ordures ménagères normales ; ils doivent être emmenés à un point de collecte pour le recyclage des appareils électriques et électroniques.

MODÈLE ET PARAMÈTRES

Modèle	BASIC3500-2-7P
Capacité max.	3 500 livres
Saisir	12 V CC
Courant maximal	29±1A
Puissance maximale	350 W
Type de support de montage	Support de montage en A
Gamme	9. 5 -3 2 "
Vis de déplacement	18 "
Voyage à jambe tombante	4,5 " (4 trous)
La distance entre les de trous dans la jambe tombante	1,5 "
Hauteur du support de montage à partir du sol trou)	9,5 " (le plus bas) / 27,5 " (le plus
Temps de levage	1 07 ± 2 s (sans charge)
Diamètre extérieur/intérieur du tube	2-1/4" (noir) / 2" (zinc)
Taille du pied	5,5" (rond)
Hauteur minimale du pu	29,7" (hauteur totale du produit)

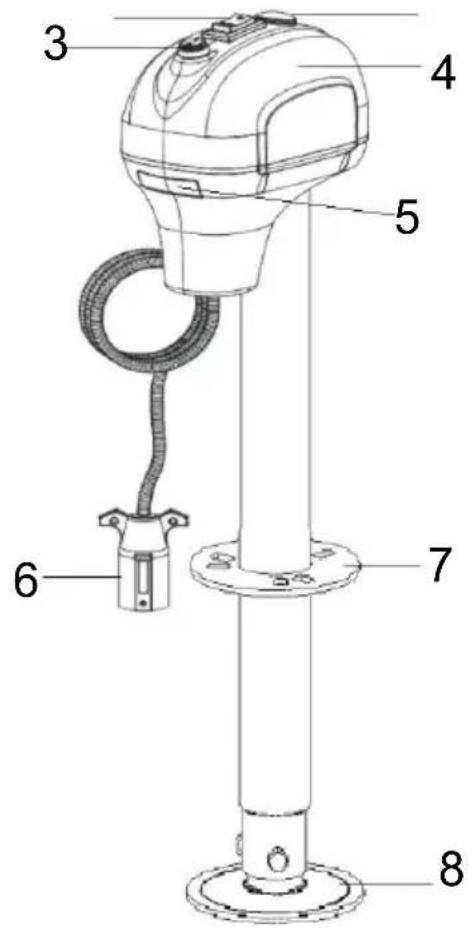

SCHÉMA DE STRUCTURE

1

2

1. Interrupteur haut et bas
2. Capuchon en caoutchouc sur l'accès manuel à la manivelle
3. Interrupteur d'éclairage
4. Couvercle en plastique
5. Lumière LED Fiche à 6,7 voies
6. Plaque de montage
7. Pied d'extension Pa

COMPOSANTS

Non	Image	Nom	Quantit
1		Cric de remorque électrique	1
2		Manivelle manuelle	1
3		Sac imperméable S unshao	1
4		Manuel d'utilisation	1

ASSEMBLAGE

1. Lors du montage du cric de remorque, il est préférable de l'accrocher au véhicule tracteur pour s'assurer que la remorque est sécurisée.

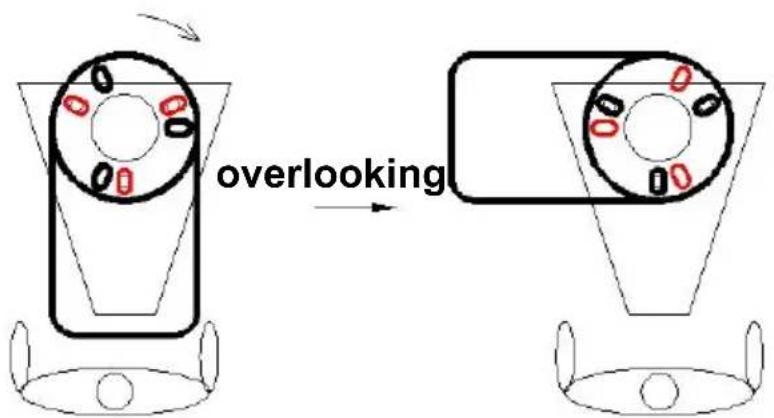

2. Montez le cric en fonction du schéma ci-dessus. L'orientation du moteur peut être sélectionnée comme indiqué ci-dessous.

Remarque : sélectionnez les trous de montage selon vos besoins. (F ci-dessus)

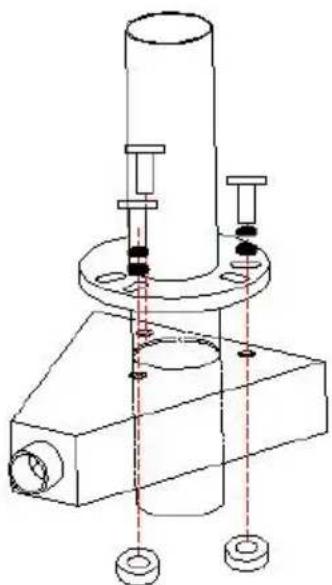

1. Faites glisser le cric du cadre en A à travers le trou situé sur le coupleur du cadre en A.
2. Alignez les trois trous fendus de la plaque de montage du cric avec les trois trous du coupleur.
3. Avec trois boulons et écrous (doivent être achetés par l'utilisateur), fixez fermement le cric au sommet du coupleur à cadre en A. (Vérifiez régulièrement que les boulons/écrous sont bien serrés.)

FONCTIONNEMENT

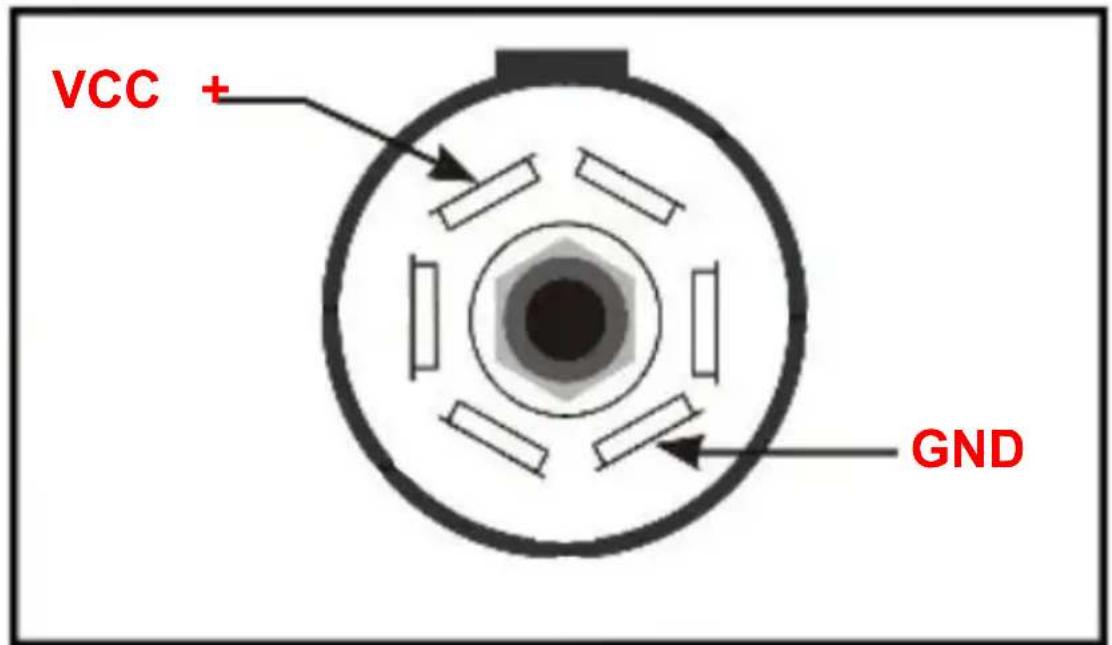

1. La tension d'entrée de ce produit est de 12 V CC et la prise est positive/terre comme indiqué ci-dessous.

Attention : le fil de terre doit être connecté au fil de terre de la voiture ! Sinon, ajustez le câblage vous-même !

1. Appuyez sur l'interrupteur d'éclairage et l'interrupteur haut/bas pour tester.
2. Installez le repose-pieds après l'avoir soulevé à la hauteur appropriée.

1. Abaissez le repose-pieds sur un sol dur ou un coussin.

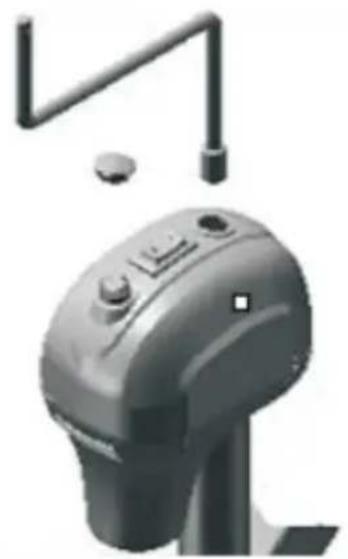

2. Si nécessaire, retirez le couvercle en caoutchouc et soulevez manuellement le dessus du bac sec.

Échec	Cause possible	Mesures correctives
Le moteur ne fonctionne pas.	Pas ou peu de tension.	Vérifiez la batterie et les connexio électriques. Elle doit avoir un minimum de 10 V CC. Si la batt est faible, branchez le câble de la remorque sur le véhicule tracteur démarrer le véhicule tracteur pour alimenter le cric.
	Mauvaise mise à terre.	Nettoyez la zone entre la plaque montage du cric et le coupleur et assurez-vous que la peinture a été enlevé par les rondelles en étoile. Contact métal sur métal direct doit exister entre les composants montage pour assurer une bonne électricité
	Fils desserrés sur l'interrupteur	Connexions de fils sécurisées.
	L'interrupteur	Remplacer l'interrupteur.
	Moteur défectueux.	Remplacer le moteur.
La lumière ne fonctionne pas.	Fils desserrés sur Interrupteur	Connexion filaire sécurisée.
	Mauvaise ampoule.	Remplacer l'ampoule.

ENTRETIEN

1. Un nettoyage occasionnel avec du savon doux et de l'eau ainsi qu'une lubrification légère à l'huile des points de pivot prolongeront les performances et l'apparence optimales.
2. Vérifiez régulièrement si les vis sont desserrées.
3. Avant chaque utilisation, inspectez les tubes du cric et remplacez-les s'ils sont pliés ou endommagés.
4. Si le câblage est connecté à la borne de la batterie, inspectez-le au moins deux fois par an pour détecter la corrosion. Nettoyez avec une solution de bicarbonate de soude et d'eau, puis appliquez une fine couche de graisse.
5. Entretenez le produit en adoptant un programme de réparation et d'entretien consciencieux conformément aux procédures recommandées suivantes. Il est recommandé d'examiner l'état général de tout outil avant de l'utiliser. Maintenez votre outil en bon état. Gardez les poignées sèches, propres et exemptes d'huile et de graisse. Le tableau suivant est basé sur un programme de fonctionnement normal.

Intervalle de	Point d'entretien
Quotidiennement avant l'opération	1. Le moteur du vérin à cadre en A motorisé scellé et sans entretien .2. Avant chaque utilisation, inspectez les tubes cric et remplacez- les s'ils sont pliés ou endommagés.3. Assurez-vous que toutes les connexions sont serrées et exemptes de corrosion et que le cri correctement mis à la terre avec le coupleur (c métal sur métal ) .4. Si nécessaire, lavez avec de l'eau et du sa doux et rincez abondamment. La vis de mise à terre du moteur et les boulons de montage doi
Après les 20 première heures de	Déployez complètement le cric et nettoyez le tu
Après les 50 première heures de fonctionnement ou chaque semaine	Déployez complètement le cric et nettoyez le tu intérieur du cric.
Chaque année	Déployez complètement le cric et nettoyez le tu intérieur du cric une fois par an. Après le nett enduisez le tube d'une graisse légère ou d'un lubrifiant en spray au silicone
