PODNOŚNIK PRZYCZEPY

ELEKTRYCZNEJ

MODELE: BASIC3500-2-7P

1. Symbol „ OSTRZEŻENIE ” powyżej oznacza, że procedura serwisowa lub konserwacyjna wiąże się z ryzykiem dla bezpieczeństwa i może spowodować śmierć lub poważne obrażenia, jeśli nie zostanie wykonana bezpiecznie i zgodnie z parametrami określonym w niniejszej instrukcji.

2. Zawsze zakładaj okulary ochronne podczas wykonywania serwisu lu konserwacji pojazdu. Innym sprzętem bezpieczeństwa, który należy wziąć pod uwagę, są ochronniki słuchu, rękawice i ewentualnie pe osłona twarzy, w zależności od charakteru serwisu.

3. Nigdy nie pozwalaj osobom niezaznajomionym z tym produktem na instalację, obsługę lub serwisowanie tego produktu.

4. Nigdy nie podnoś i nie poziomuj przyczepy bez prawidłowo zamontowanej podnóżka.

5. Nigdy nie należy uruchamiać podnośnika ani podłączać przyczepy bez zabezpieczenia jej przed stoczeniem się.

6. Nigdy nie wywieraj nadmiernych sił bocznych na podnośnik przyczepy .

7. Nigdy nie pozwalaj nikomu, łącznie z operatorem, na umieszczanie jakichkolwiek części ciała pod podnośnikiem przyczepy lub podtrzymywanym ładunkiem podczas obsługi podnośnika.

8. Nigdy nie przekraczaj dopuszczalnego udźwigu!

9. Nigdy nie używaj podnośnika przyczepy do podnoszenia przyczepy celu wykonania prac serwisowych lub wymiany opon.

10. Nigdy nie należy poruszać przyczepą, dopóki podnośnik przyczepy nie zostanie całkowicie wsunięty.

11. Trzymaj dzieci i osoby postronne z dala od miejsca pracy podcza obsługi narzędzia. Nie pozwalaj dzieciom obsługiwać podnośnika.

12. Nie używaj podnośnika w miejscach, w których istnieje ryzyko poż lub wybuchu; np. w obecności łatwopalnych cieczy, gazów lub pyk Podnośnik może wytwarzać iskry, które mogą zapalić łatwopalne

ciecze, gazy lub pyły.

1. Do stosowania na płaskiej, równej i twardej powierzchni, która mo unieść ciężar.
2. Nie należy stosować klocków w celu uzyskania dodatkowego prześwitu.
3. W przypadku korzystania z opuszczanej stopy lub opuszczanej nog przed użyciem podnośnika należy upewnić się, że dołączony sworz jest całkowicie wsunięty przez obie strony rury wewnętrznej i rury opuszczanej.
4. Jeśli podnośnik przyczepy jest wyposażony w opuszczaną nogę, nigdy nie próbuj jej regulować, gdy na podnośniku znajduje się jakikolwiek ładunek.

Notatka:

1. Podnośnik jest przeznaczony wyłącznie do pionowego przemieszczania przyczepy.
2. Nie zaleca się szybkiego i ciągłego podnoszenia, aby uniknąć nagrzewania się przekładni i skrócić jej żywotność.

Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Ten symbol dotyczy produktu i wszystkich akcesoriów oznaczonych tym symbolem.

Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłym odpadami domowymi. ale trzeba to zabrać do punkt zbiórki sprzętu elektryczne i elektronicznego przeznaczonego do recyklingu.

MODEL AND PARAMETERS

Model	PODSTAWOWY3500-2-7P
Maksymalna pojemność	3500 funtów
Wejście	Prąd stały 12 V
Maksymalny prąd	29 ± 1A
Maksymalna moc	350 W
Typ uchwytu	Uchwyt montażowy ramy A
Zakres	9.5-3 2 "
Śruba Podróż	18 "
Podróż z obniżoną nogą	4,5 " (4 otwory)
Odległość między dwoma otworami w Drop Leg	1,5 "
Wysokość wspornika montażowego od podłoża ( 1 otwór )	9,5 " (najniższy) / 27,5 " (najwyższy
Czas podnoszenia	1 07 ± 2 s (bez obciążenia)
Średnica	2-1/4" (czarny) / 2" (cynk)
Rozmiar stopy	5,5" (okrągły)
Minimalna wysokość produktu	29,7" (całkowita wysokość produktu)

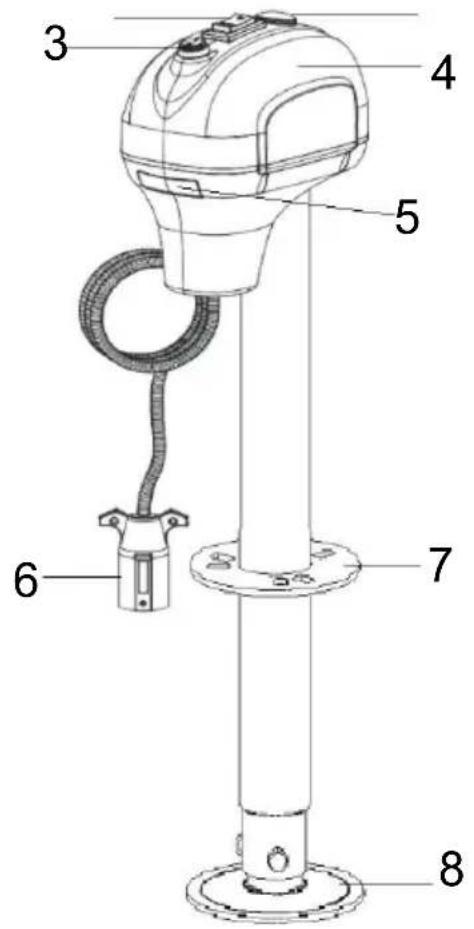

STRUCTURE DIAGRAM

1 2

1. Przełącznik góra/dół
2. Gumowa nasadka nad ręczną korbą
3. Przełącznik światła

4. Osłona plastikowa

5. Światło LED
   Wtyczka 6,7-stykowa

6. Płyta montażowa
7. Stopka przedłużająca Pa

COMPONENTS

NIE.	Zdjęcie	Nazwa	Ilość
1		Elektryczny podnośnikprzyczepy	1
2		Korba ręczna	1
3		Wodoodporna torba S z osłoną przeciwsłoneczną	1
4		Instrukcja obsługi	1

ASSEMBLY

1. Podczas montażu podnośnika przyczepy najlepiej jest podłączyć go do pojazdu holującego, aby mieć pewność, że przyczepa jest bezpieczna.

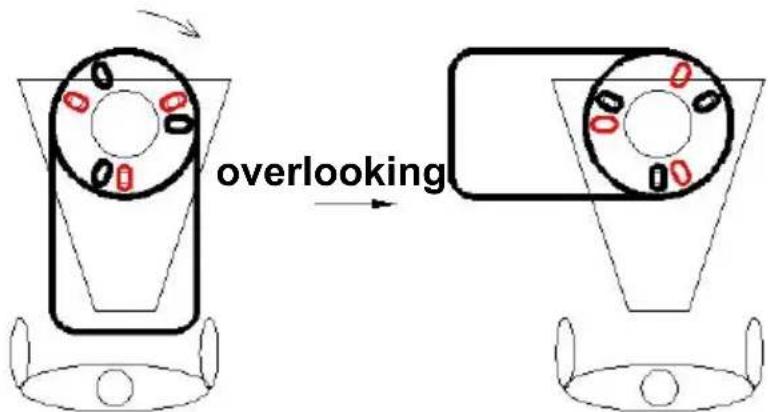

2. Zamontuj podnośnik na podstawie rysunku pokazanego powyżej. Orientację silnika można wybrać, jak pokazano poniżej.

Uwaga: Wybierz otwory montażowe zgodnie z potrzebami. (Rysunek

powyżej)

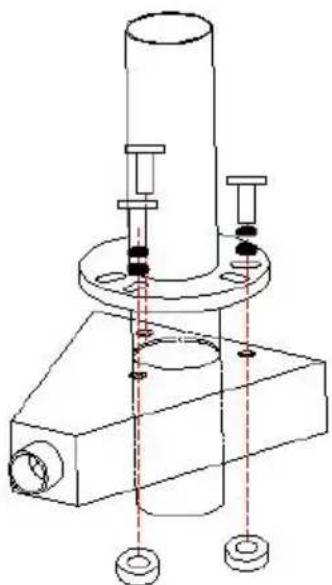

1. Przesuń podnośnik ramy A przez otwór znajdujący się na górze łącznika ramy A.

2. Dopasuj trzy otwory szczelinowe na płycie montażowej podnośnika do trzech otworów w łączniku.

3. Z trzema Śruby i nakrętki (Muszą zostać zakupione przez użytkownika . ) Mocno przymocuj podnośnik do górnej części łącz ramy w kształcie litery A. (Regularnie sprawdzaj, czy śruby/nakrętki dobrze dokręcone.)

OPERATION

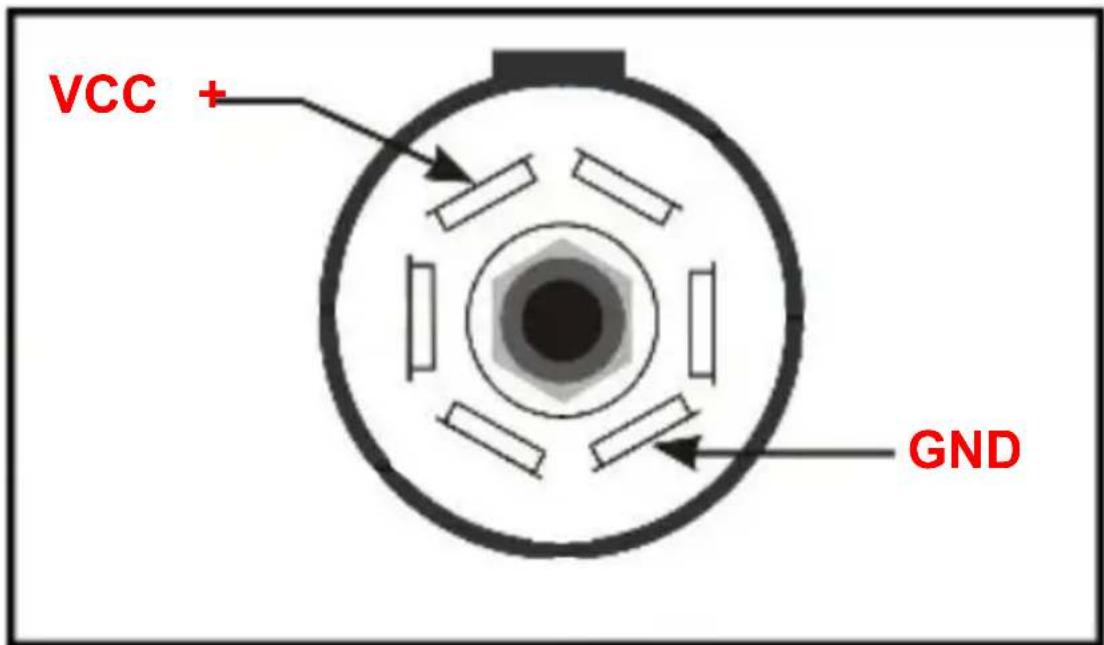

1. Napięcie wejściowe tego produktu wynosi 12 V DC, a wtyczka 7-gwiazdkowa jest dodatnia/uziemiona, jak pokazano poniżej.

VCC + GND

Ostrzeżenie: Pamiętaj, że przewód uziemiający odpowiada przewodowi uziemiającemu wtyczki 7-gwiazdkowej w samochodzie! Jeśli nie, dostosu okablowanie samodzielnie!

1. Przeprowadź test przełącznika światła oraz przełącznika góra/dół.
2. Zamontuj podnożek po podniesieniu go na odpowiednią wysokość.

1. Opuść podnożek na twardą podłogę/podkładkę.

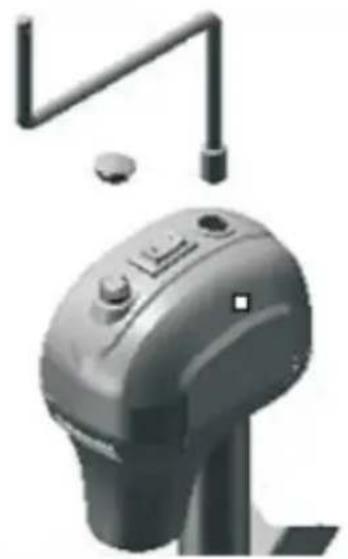

2. W razie potrzeby zdejmij gumową osłonę i ręcznie podnieś suchą pokrywę pojemnika.

Awaria	Możliwa	Działanie naprawcze
Silnik nie będzie działał.	Brak napięcia lub niskie napięcie.	Sprawdź akumulator i połączenia elektryczne. Musi mieć co najmniej VDC. Jeśli akumulator jest słaby, podłącz kabel przyczepy do pojazd holowniczego i uruchom pojazd holowniczy, aby dostarczyć zasilanie do podnośnika.
	Słabe uziemienie.	Wyczyść obszar między płytą montażową podnośnika a sprzęgien upewnij się, że farba jest czysta. został usunięty przez podkładki gwiazdowe Bezpośredni kontakt metalu z metalem musi istnieć pomiędzy elementami
	Luźne przewody przełącznika	Zabezpiecz połączenia przewodowe.
	Przełącznik	Wymień przełącznik.
	Wadliwy silnik.	Wymień silnik.
Światło nie działa.	Luźne przewody na Przełącznik	Bezpieczne połączenie przewodowe.
	Zła żarówka.	Wymień żarówkę.

MAINTENANCE

1. Okresowe czyszczenie łagodnym mydłem i wodą oraz lekkie smarowanie punktów obrotowych olejem przedłuży optymalną wydajność i wygląd.
2. Sprawdzaj okresowo, czy śruby nie są poluzowane.
3. Przed każdym użyciem należy sprawdzić rury podnośnika i wymier je, jeśli są wygięte lub uszkodzone.
4. Jeżeli okablowanie jest podłączone do zacisku akumulatora, należy przeprowadzać kontrolę co najmniej dwa razy w roku. korozja. Oczyscić roztworem sody oczyszczonej i wody, a następnie nałożyć cienką warstwę smaru.
5. Utrzymuj produkt, stosując program sumiennej naprawy i konserwac zgodnie z następującymi zalecanymi procedurami. Zaleca się sprawdzenie ogólnego stanu każdego narzędzia przed jego użyciem Utrzymuj narzędzie w dobrym stanie. Utrzymuj uchwyty suche, czys i wolne od oleju i smaru. Poniższa tabela jest oparta na normal harmonogramie pracy.

Interwał konserwacji	Punkt konserwacyjny
Codziennie przed operacją	1. Silnik podnośnika A-frame jest uszczelniony i konserwacja - bezobsługowa.2. Przed każdym użyciem należy sprawdzić rury podnośnika i wymienić je , jeśli są wygięte lub uszkodzone.3. Upewnij się, że wszystkie połączenia są szcz nie są skorodowane, a podnośnik jest prawidłow uziemiony za pomocą łącznika (kontakt metal - metal).4. W razie potrzeby umyj łagodnym mydłem i dokładnie spłucz. Śruba uziemiająca silnika i śru mocujące muszą być również wyczyszczono, jeśli
Po pierwszych 20 godzinach pracy	Całkowicie rozłóż podnośnik i wyczyść wewnętrztr
Po pierwszych 50 godzinach pracy lub c tydzień	Całkowicie rozłóż podnośnik i wyczyść wewnętrztr rurę podnośnika.
Co roku	Całkowicie rozciągnij podnośnik i wyczyść wewnętrzną rurę podnośnika raz w roku. Po wyczyszczeniu pokryj rurę lekkim smarem lub silikonowym środkiem smarnym w sprayu
