GEBRUIKSAANWIJZING BASIC3500-2-7P Vevor

1. Het bovenstaande symbool “WAARSCHUWING” geeft aan dat e service- of onderhoudsprocedure een veiligheidsrisico met zich meebrengt en tot de dood of ernstig letsel kan leiden als deze r veilig en binnen de in deze handleiding uiteengezette parameters wordt uitgevoerd.

2. Draag altijd oogbescherming bij het uitvoeren van service of onderhoud aan het voertuig. Andere veiligheidsuitrusting om te overwegen zou gehoorbescherming, handschoenen en mogelijk een volledig gezichtsscherm zijn, afhankelijk van de aard van de servic

3. Laat nooit iemand die niet bekend is met dit product het product installeren, bedienen of onderhouden.

4. Til of nivelleer de aanhanger nooit zonder een correct geïnstalleerde voetplaat.

5. Draai nooit aan de krik en koppel de aanhanger nooit aan zonde dat u de aanhanger tegen het rollen houdt.

6. Oefen nooit buitensporige zijwaartse krachten uit op de aanhangwagenkrik .

7. Laat nooit iemand, inclusief de bestuurder, lichaamsdelen onder de aanhangwagenkrik of de ondersteunde last steken terwijl de kri werking is.

8. Overschrijd nooit het draagvermogen!

9. de aanhangwagenkrik nooit om de aanhangwagen op te tillen voor onderhoud of het verwisselen van een band.

10. Verplaats de aanhanger nooit voordat de aanhangersteun volledig is ingetrokken.

11. Houd kinderen en omstanders uit de buurt van het werkgebied terwijl u het gereedschap bedient. Laat kinderen de krik niet hant

12. Gebruik de krik niet als er een risico is op brand of een explc bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. De krik kan vonken creëren, die de ontvlambare vloeistoffen, gassen of stof kunnen ontsteken.

13. Voor gebruik op een vlakke, vlakke, harde ondergrond die een last kan dragen.

14. Gebruik geen blokken voor extra bodemvrijheid.
    111.zijden van de binnenbuis en de drop tube is gestoken voordat u krik gebruikt.
15. Als de aanhangwagenkrik een uitschuifbare poot heeft, mag u noo proberen de poot te verstellen als er een last op de krik rust.

Opmerking:

1. De krik is uitsluitend ontworpen voor verticale verplaatsing van de aanhanger.
2. Snel en continu heffen wordt afgeraden om oververhitting van de tandwielen te voorkomen en de levensduur te verkorten.

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EG. F symbol met een doorgekruiste afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit symbool is van toepassi op het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid. maar moet naar een inzamelpunt voo het recyclen van elektrische en elektronische apparaten.

MODEL AND PARAMETERS

Model	BASIS3500-2-7P
Max. capaciteit	3500 pond
Invoer	DC 12V
Maximale stroom	29 ± 1A
Maximaal vermogen	350W
Montage B racket Type	A-Frame Montagebeugel
Bereik	9.5 -3 2 "
Schroef reizen	18 "
Drop Been Reizen	4,5 inch (4 gaten)
De afstand tussen de twe gaten in D rop L eg	1,5 "
Hoogte van de montagesteun vanaf de grond ( 1 - gat)	9,5 " (laagste) / 27,5 " (hoogste)
Heftijd	1 07 ±2 s (geen belasting)
Buiten-/binnenbanddiameter.	2-1/4" (zwart) / 2" (zink)
Voetmaat	5,5" (rond)
Minimale producthoogte	29,7" (totale producthoogte)

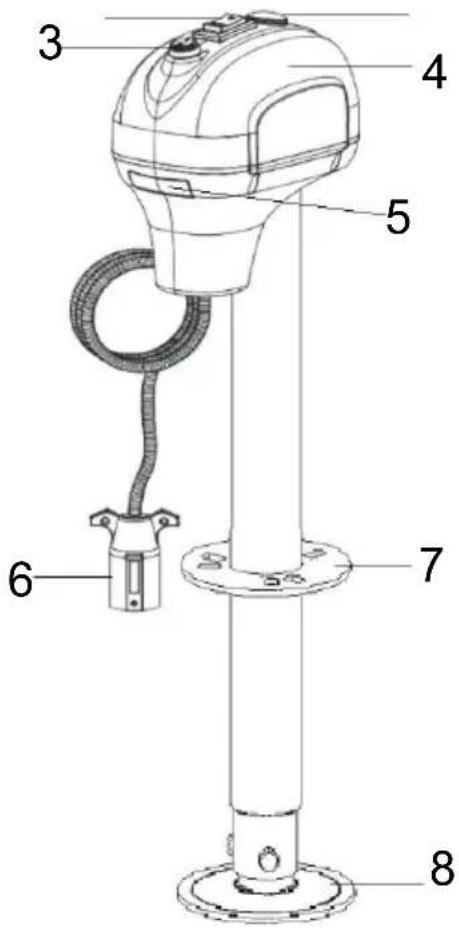

STRUCTURE DIAGRAM

1

2

1. Omhoog- en omlaagschakelaar

2. Rubberen dop over handmatig kruktoegang

3. Lichtschakelaar

4. Kunststof afdekking

5. LED-licht

6.7-polige stekker

1. Montageplaat

2. Verlengvoet Pa

COMPONENTS

Nee.	Afbeelding	Naam	Hoevee
1		Elektrische aanhangwagen krik	1
2		Handmatige zwengel	1
3		Waterdichte zonneschermtas	1
4		Gebruiksaanwijzing	1

ASSEMBLY

1. Wanneer u een aanhangwagenkrik monteert, is het het beste om deze aan het trekkende voertuig vast te maken, zodat de aanhangwagen stevig staat.

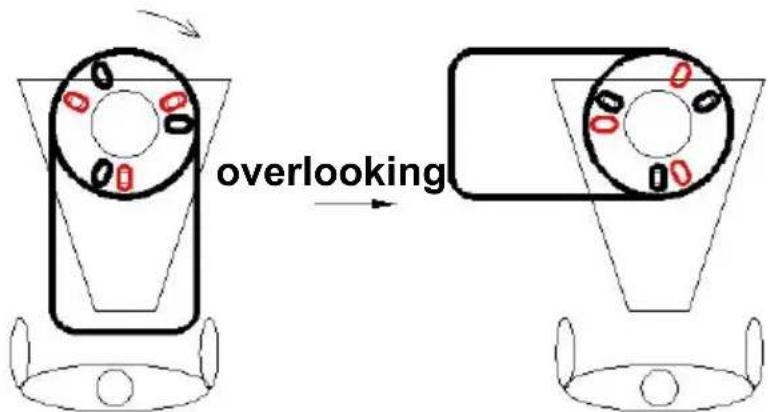

2. Monteer de krik op basis van de hierboven getoonde tekening . motororiëntatie kan worden geselecteerd zoals hieronder getoond .

Let op: Selecteer de benodigde montagegaten (zie afbeelding hierbove

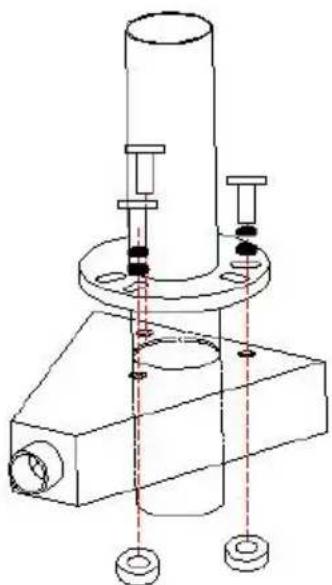

1. Schuif de A-frame-krik door het gat boven op de A-frame-koppelin
2. Lijn de drie sleufgaten op de montageplaat van de krik uit met gaten in de koppeling.
3. Met drie bouten en moeren (moeten door de gebruiker worden aangeschaft . ) Bevestig de krik stevig aan de bovenkant van de A-framekoppeling. (Controleer regelmatig of de bouten/moeren goed vastzitten.)

OPERATION

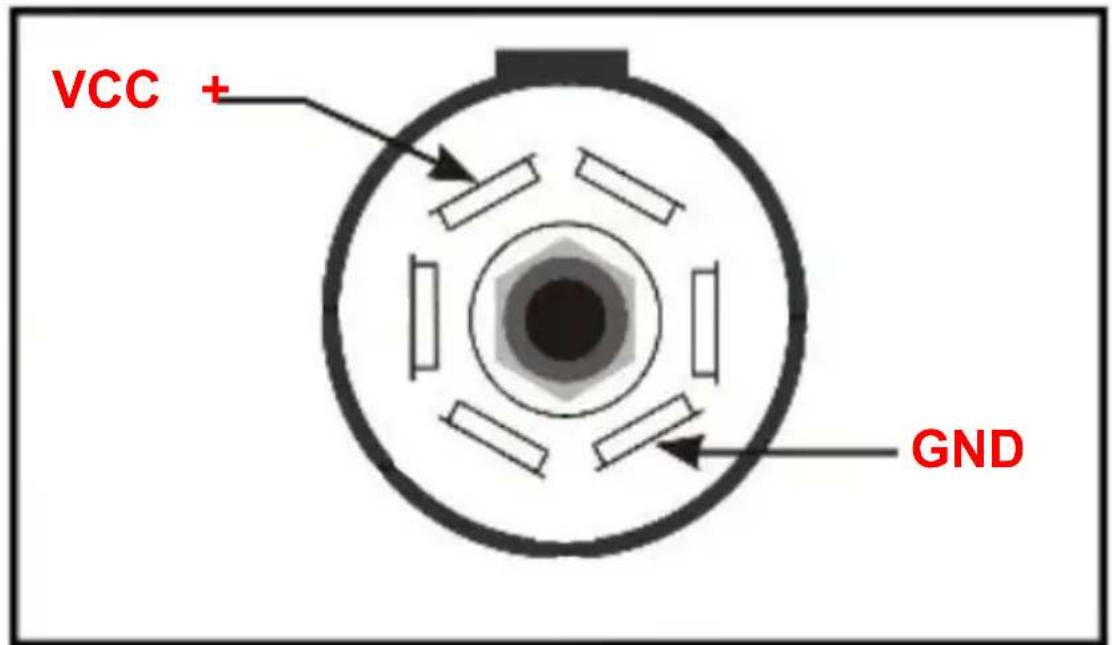

1. De ingangsspanning van dit product is DC12V en de 7-sterrenstekk is positief/geaard, zoals hieronder weergegeven.

VCC + GND

Let op: Let op dat de aardingsdraad overeenkomt met de aardingsdraa van de 7-sterstekker op de auto! Zo niet, pas dan zelf de bedrading

1. Test de lichtschakelaar en de omhoog- en omlaagschakelaar.
2. Plaats de voetplaat terug nadat u deze op de juiste hoogte hebt gebracht.

1. Laat de voetplaat zakken op een harde vloer/mat.

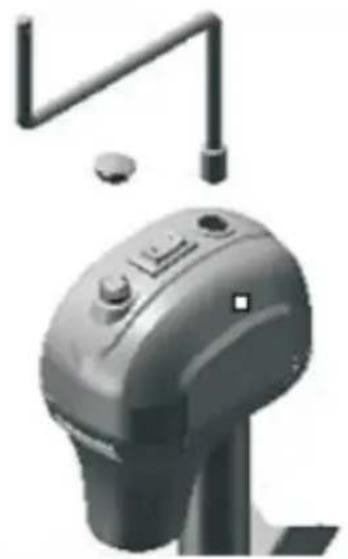

2. Verwijder indien nodig de rubberen afdekking en trek de droge kattenbak handmatig omhoog.

Mislukking	Mogelijke oorzaak	Corrigerende maatregelen
Motor werkt niet.	Geen of lage spanning.	Controleer de accu en elektrische aansluitingen. Moet minimaal 10 V hebben. Als de accu bijna leeg is sluit u de aanhangerkabel aan op trekkende voertuig en Start het trekkende voertuig om de krik van stroom te voorzien.
	Slechte aarding.	Maak het gebied tussen de montageplaat van de krik en de koppeling schoon en zorg ervoor de verf goed is aangebracht. is verwijderd door de sterwassers . Direct metaal-op-metaal contact moet er tussen de montagecomponenten een spanning
	Losse draden op de AAN/UIT-schakelaar.	Zorg voor veilige draadverbindingen
	AAN/UIT-schakelaar	Schakelaar vervangen.
	Defecte motor.	Motor vervangen.
Het licht werkt niet .	Losse draden op de AAN/UIT-schakelaar.	Veilige draadverbinding.
	Defecte lamp.	Vervang de lamp.

MAINTENANCE

1. Door af en toe schoon te maken met milde zeep en water en draaipunten licht te smeren met olie, blijven de prestaties en het uiterlijk optimaal.
2. Controleer regelmatig of de schroeven loszitten.
3. Controleer voor elk gebruik de krikbuizen en vervang ze als ze verbogen of beschadigd zijn.
4. Als de bedrading is aangesloten op de accupool, controleer dan minstens twee keer per jaar op corrosie. Reinig met een oplossin van zuiveringszout en water en breng vervolgens een dunne laag aan.
5. Onderhoud het product door een programma van nauwgezette reparatie en onderhoud te hanteren in overeenstemming met de volgende aanbevolen procedures. Het wordt aanbevolen om de algemene staat van elk gereedschap te controleren voordat het wo gebruikt. Houd uw gereedschap in goede staat. Houd handgrepen droog, schoon en vrij van olie en vet. De volgende tabel is geba op een normaal werkschema.

Onderhoudsinterval	Onderhoudspunt
Dagelijks voor de operatie	1. De aangedreven A-frame-krikmotor is verzegel en onderhoudsvrij .2. Controleer voor elk gebruik de krikbuizen en vervang ze als ze verbogen of beschadigd zijn.3. Zorg ervoor dat alle verbindingen goed vastz en vrij zijn van corrosie, en dat de krik goed met de koppeling (metaal - op - metaal contact 4. Indien nodig, wassen met milde zeep en wa grondig afspoelen. De motoraardingsschroef en bevestigingsbouten moeten ook gereinigd i fa gn continuïteitsprobleem optreedt.
Na de eerste 20 bedrijfsuren	Trek de krik volledig uit en maak de binnenbui
Na de eerste 50 bedrijfsuren of elke week	Trek de krik volledig uit en maak de binnenbui schoon.
Elk jaar	Trek de krik volledig uit en maak de binnenste krikbuis eenmaal per jaar schoon. Bestrijk de b het schoonmaken met een lichte vet- of siliconenspray
