BASIC3500-2-7P - Jack Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cric per rimorchio elettrico
Marca	Vevor
Modello	BASIC3500-2-7P
Capacità massima	3 500 libbre (circa 1 588 kg)
Alimentazione	12 V CC
Corrente massima	29 ± 1 A
Potenza massima	350 W
Tipo di supporto di montaggio	Supporto di montaggio ad A
Campo di sollevamento	da 9,5 a 32 pollici (da 241 a 813 mm)
Corsa della vite	18 pollici (457 mm)
Corsa della gamba cadente	4,5 pollici (114 mm) – 4 fori
Tempo di sollevamento (senza carico)	107 ± 2 secondi
Diametro esterno del tubo	2-1/4 pollici (57 mm) – nero
Diametro interno del tubo	2 pollici (51 mm) – zinco
Dimensione del piede	5,5 pollici (140 mm) – tondo
Altezza minima del prodotto	29,7 pollici (754 mm)
Funzioni principali	Sollevamento e abbassamento elettrico del rimorchio, illuminazione LED, interruttore su/giù, manovella manuale di emergenza
Manutenzione e pulizia	Pulire con sapone neutro e acqua; lubrificare leggermente i punti di snodo con olio; controllare e pulire i collegamenti elettrici
Sicurezza	Non superare mai la capacità; utilizzare su superficie piana e dura; non sollevare per manutenzione; tenere lontano dai bambini; indossare dispositivi di protezione
Pezzi di ricambio e riparabilità	Motore, interruttore, lampadina e manovella sostituibili; ispezionare regolarmente i tubi
Informazioni generali	Conforme alla direttiva RAEE 2012/19/CE; assistenza tecnica su www.vevor.com/support

Domande frequenti - BASIC3500-2-7P Vevor

Come montare il cric per rimorchio Vevor BASIC3500-2-7P?

Montare il cric allineando i tre fori allungati della piastra di montaggio con i fori del giunto del telaio ad A. Fissare con tre bulloni e dadi (non forniti) e serrare saldamente. Controllare regolarmente il serraggio.

Qual è la tensione di alimentazione richiesta?

Il cric funziona a 12 V CC. Collegare la presa a 7 vie rispettando la polarità: positivo al centro, terra al polo negativo. La batteria deve fornire almeno 10 V CC.

Cosa fare se il motore non funziona?

Verificare la tensione della batteria (minimo 10 V CC). Assicurarsi che i collegamenti siano puliti e che la messa a terra sia corretta (contatto metallo su metallo). Se il problema persiste, controllare l'interruttore e il motore.

Posso usare il cric per sollevare il rimorchio per cambiare una gomma?

No, il cric è progettato solo per il movimento verticale del rimorchio (aggancio/sgancio). Non usare mai il cric per sollevare il rimorchio per manutenzione o cambio gomme.

Come mantenere il cric?

Pulire occasionalmente con sapone neutro e acqua. Lubrificare leggermente i punti di snodo con olio. Controllare i tubi prima di ogni utilizzo e sostituirli se piegati. Pulire i collegamenti elettrici almeno due volte l'anno con una soluzione di bicarbonato.

Qual è la capacità massima di carico?

La capacità massima è di 3 500 libbre (circa 1 588 kg). Non superare mai questo limite.

Come usare la manovella manuale di emergenza?

Rimuovere il cappuccio di gomma sull'accesso della manovella, inserire la manovella fornita e girare manualmente per sollevare o abbassare il cric in caso di guasto elettrico.

Cosa fare se le luci LED non funzionano?

Controllare i collegamenti dei fili sull'interruttore dell'illuminazione. Se tutto è ben collegato, la lampadina potrebbe essere difettosa e deve essere sostituita.

Su quale superficie usare il cric?

Usare il cric su una superficie piana, orizzontale e dura in grado di sostenere il carico. Non usare mai blocchi per aumentare l'altezza da terra.

Posso spostare il rimorchio con il cric esteso?

No, non spostare mai il rimorchio prima che il cric sia completamente retratto. Assicurarsi inoltre che il rimorchio sia bloccato (con zeppe) prima di qualsiasi utilizzo.

MANUALE UTENTE BASIC3500-2-7P Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CRIC ELETTRICO PER RIMORCHIO

MODELLO: BASIC3500-2-7P

1. Il simbolo "ATTENZIONE" sopra riportato indica che una procedura di assistenza o manutenzione comporta un rischio per la sicurezza e può causare morte o lesioni gravi se non eseguita in modo sicuro secondo i parametri stabiliti nel presente manuale.
2. Indossare sempre una protezione per gli occhi quando si esegue un servizio o una manutenzione sul veicolo. Altri dispositivi di sicurezza da considerare sono la protezione dell'udito, i guanti e, possibilmente, una visiera completa, a seconda della natura del servizio.
3. Non consentire mai a chiunque non abbia familiarità con questo prodotto di installarlo, utilizzarlo o eseguirne la manutenzione.
4. Non sollevare o livellare mai il rimorchio senza il poggiapiedi correttamente installato.
5. Non azionare mai il cric o agganciare il rimorchio senza impedirne lo spostamento.
6. Non esercitare mai forze laterali eccessive sul cric del rimorchio.
7. Non consentire mai a nessuno, compreso l'operatore, di posizionare parti del corpo sotto il cric del rimorchio o sotto il carico sostenuto durante il funzionamento del cric.
8. Non superare mai la capacità di carico!
9. Non utilizzare mai il cric per sollevare il rimorchio a scopo di manutenzione o sostituzione degli pneumatici.
10. Non spostare mai il rimorchio prima che il cric sia completamente retratto.
11. Tenere bambini e astanti lontani dall'area di lavoro mentre si utilizza l'utensile. Non consentire ai bambini di maneggiare il martinetto.
12. Non utilizzare il martinetto in luoghi in cui vi sia il rischio di provocare un incendio o un'esplosione; ad esempio, in presenza di liquidi, gas o polvere infiammabili. Il martinetto può creare scintille, che possono incendiare i liquidi, i gas o la polvere infiammabili.
13. Da utilizzare su superfici piane, livellate e dure in grado di sostenere carichi.
14. Non utilizzare blocchi per aumentare l'altezza libera dal suolo.
15. Quando si utilizza il piede di caduta o la gamba di caduta, assicurarsi che il perno in dotazione sia completamente inserito attraverso entrambi i lati del tubo interno e del tubo di caduta prima di utilizzare il martinetto.
16. Se il cric del rimorchio è dotato di un piede di sollevamento, non tentare mai di regolarlo quando il cric è carico.

Nota:

1. Il martinetto è progettato esclusivamente per lo spostamento verticale del rimorchio.
2. Si sconsiglia il sollevamento rapido e continuo per evitare il surriscaldamento degli ingranaggi e ridurne la durata utile.

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Questo simbolo si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

MODELLO E PARAMETRI

Modello	BASIC3500-2-7P
Capacità massima	3500 libbre
Ingresso	Corrente continua 12V
Corrente massima	29±1A
Potenza massima	350W
Tipo di staffa di	Staffa di montaggio a telaio ad A
Allineare	9. 5 -3 2 "
Vite di viaggio	18 "
Viaggio a gambe	4,5 " (4 fori)
La distanza tra i due f nel drop leg	1,5 "
Altezza del supporto di montaggio da terra ( foro)	9,5 " (minimo) / 27,5 " (massimo)
Tempo di sollevamento	1 07 ±2 s (senza carico)
Diametro tubo	2-1/4" (Nero) / 2" (Zinco)
Misura del piede	5,5" (rotondo)
Altezza minima del	29,7" (altezza totale del prodotto)

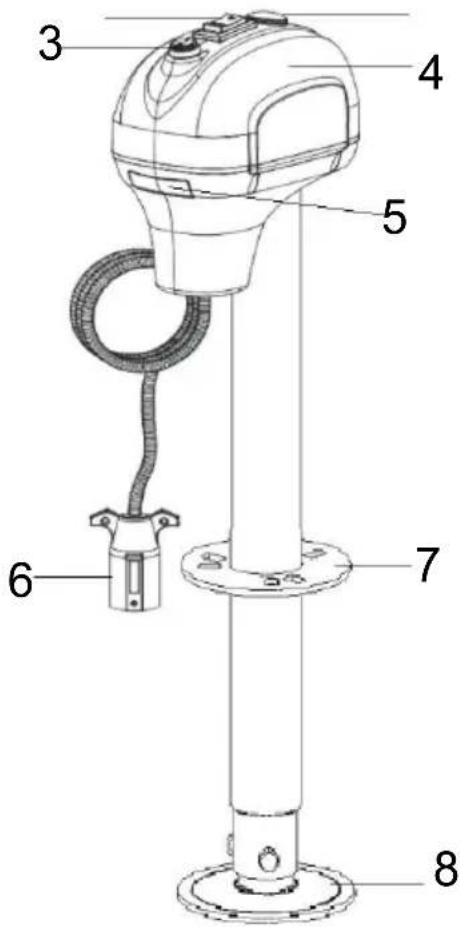

DIAGRAMMA DI STRUTTURA

1

2

1. Interruttore su e giù
2. Tappo in gomma sopra l'accesso alla manovella manuale 3. Interruttore della luce
3. Copertura in plastica
4. Luce LED Spina a 6,7 vie
5. Piastra di montaggio 8. Estensione del piede Pa

COMPONENTI

NO.	Immagine	Nome	Quantit
1		Jack elettrico per rimorchid	1
2		Manovella manuale	1
3		Borsa impermeabile anti -	1
4		Manuale d'uso	1

ASSEMBLAGGIO

1. Quando si monta il cric per rimorchio, è meglio agganciarlo al veicolo trainante per garantire la sicurezza del rimorchio.

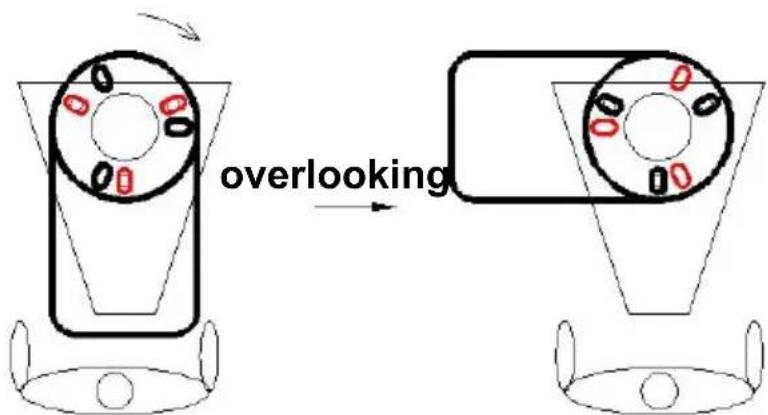

2. Montare il martinetto in base al disegno mostrato sopra. L'orientamento del motore può essere selezionato come mostrato di seguito.

Nota: selezionare i fori di montaggio in base alle esigenze (figura so

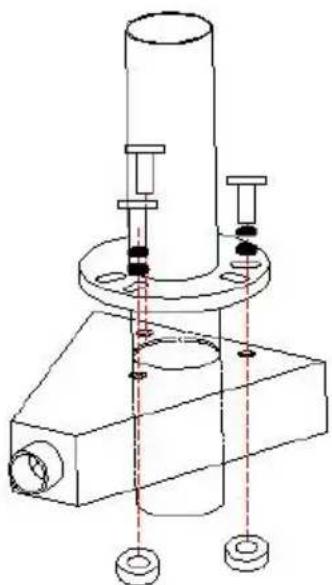

1. Far scorrere il martinetto a telaio ad A attraverso il foro nella parte superiore dell'accoppiatore a telaio ad A.
2. Allineare i tre fori asolati sulla piastra di montaggio del martinetto con i tre fori nell'accoppiatore.
3. Con tre bulloni e dadi (devono essere acquistati dall'utente) fissare saldamente il martinetto alla parte superiore dell'accoppiatore a telaio. (Controllare regolarmente che i bulloni/dadi siano serrati saldamente.)

FUNZIONAMENTO

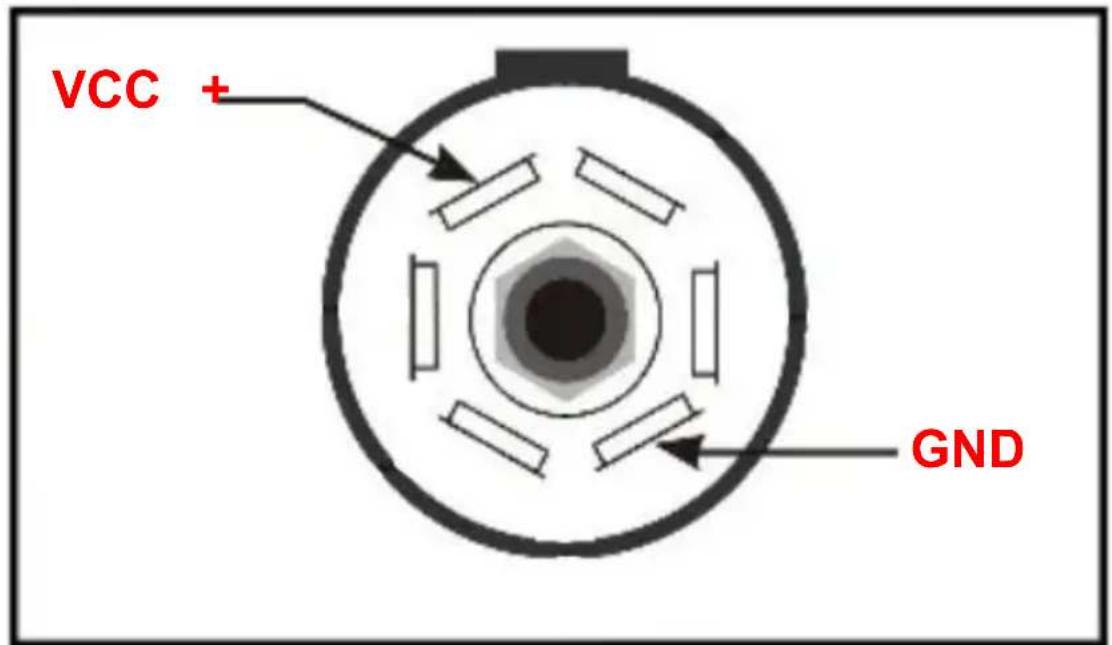

1. La tensione di ingresso di questo prodotto è DC12V e la spina è positiva/terra come mostrato di seguito.

Attenzione: assicurati che il filo di terra corrisponda al filo di terra della spina a 7 stelle dell'auto! In caso contrario, regola il cablaggio di conseguenza.

1. Spostamento a impulsi per testare l'interruttore della luce e l'interruttore di salita e discesa.
2. Installare la pedana dopo averla sollevata all'altezza appropriata.

1. Abbassare la pedana su un pavimento/cuscinetto duro.

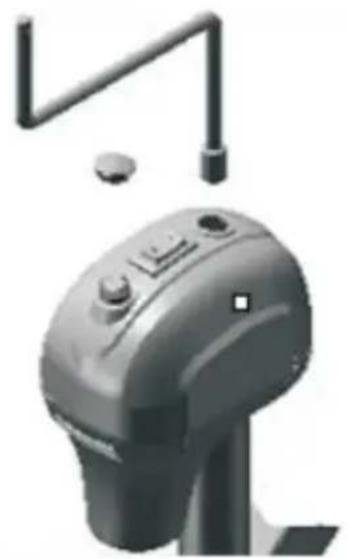

2. Se necessario, rimuovere la copertura in gomma e sollevare manualmente la parte superiore del martinetto asciutto.

Fallimento	Possibile causa	Azione correttiva
Il motore non funziona.	Nessuna o bassa tensione.	Controllare la batteria e i collegam elettrici. Deve avere almeno 10 VI Se la batteria è scarica, collegare cavo del rimorchio al veicolo di tre avviare il veicolo di traino per fort energia al cric.
	Scarsa messa a terra.	Pulisci l'area tra la piastra di montaggio del martinetto e l'accoppiatore e assicurati che la vernice è stato rimosso dalle rond a stella.Contatto diretto metallo-metallo deve esistere tra i componenti di montaggio per garantire una buona
	Cavi allentati sull'interruttore	Collegamenti dei cavi sicuri.
	L'interruttore	Sostituire l'interruttore.
	Motore difettoso.	Sostituire il motore.
La luce non funziona.	Fili allentati sul Interruttore	Collegamento sicuro dei cavi.
	Lampadina	Sostituire la lampadina.

MANUTENZIONE

1. Una pulizia occasionale con acqua e sapone neutro, insieme a una leggera lubrificazione con olio dei punti di snodo, ne prolungherà le prestazioni ottimali e l'aspetto.
2. Controllare periodicamente che le viti non siano allentate.
3. Prima di ogni utilizzo, ispezionare i tubi del martinetto e sostituirli se piegati o danneggiati.
4. Se il cablaggio è collegato al terminale della batteria, ispezionarlo almeno due volte all'anno per corrosione. Pulire con una soluzione di bicarbonato di sodio e acqua, quindi applicare uno strato sottile di grasso.
5. Mantenere il prodotto adottando un programma di riparazione e manutenzione coscienzioso in conformità con le seguenti procedure consigliate. Si raccomanda di esaminare le condizioni generali di qualsiasi utensile prima di utilizzarlo. Mantenere l'utensile in buone condizioni. Mantenere le impugnature asciutte, pulite e prive di olio o grasso. La seguente tabella si basa su un normale programma di funzionamento.

Intervallo di	Punto di manutenzione
Ogni giorno prima dell'operazione	1. Il motore del martinetto a telaio ad A è sig senza manutenzione .2. Prima di ogni utilizzo, ispezionare i tubi del martinetto e sostituirli se piegati o danneggiati.3. Assicurarsi che tutti i collegamenti siano bene privi di corrosione e che il martinetto sia correttamente messo a terra con l'accoppiatore (contatto metallo - metallo ).4. Se necessario, lavare con acqua e sapone e risciacquare abbondantemente. Anche la vite messa a terra del motore e i bulloni di montage devono essere pulito se si verifica un problema
Dopo le prime 20 ore funzionamento	Estendere completamente il cric e pulire il tubo
Dopo le prime 50 ore funzionamento o ogni settimana	Estendere completamente il cric e pulire il tubo interno.
Ogni anno	Estendere completamente il martinetto e pulire il interno del martinetto una volta all'anno . Dopo pulizia, ricoprire il tubo con un leggero grasso lubrificante spray al silicone
