Tipo de producto	Gato de remolque eléctrico
Marca	Vevor
Modelo	BASIC3500-2-7P
Capacidad máxima	3 500 libras (aproximadamente 1 588 kg)
Alimentación	12 V CC
Corriente máxima	29 ± 1 A
Potencia máxima	350 W
Tipo de soporte de montaje	Soporte de montaje en A
Rango de elevación	9,5 a 32 pulgadas (241 a 813 mm)
Recorrido del tornillo	18 pulgadas (457 mm)
Recorrido de la pata caída	4,5 pulgadas (114 mm) – 4 orificios
Tiempo de elevación (sin carga)	107 ± 2 segundos
Diámetro exterior del tubo	2-1/4 pulgadas (57 mm) – negro
Diámetro interior del tubo	2 pulgadas (51 mm) – cinc
Tamaño del pie	5,5 pulgadas (140 mm) – redondo
Altura mínima del producto	29,7 pulgadas (754 mm)
Funciones principales	Elevación y descenso eléctrico del remolque, iluminación LED, interruptor arriba/abajo, manivela manual de emergencia
Mantenimiento y limpieza	Limpiar con jabón suave y agua; lubricar ligeramente los puntos de pivote con aceite; revisar y limpiar las conexiones eléctricas
Seguridad	Nunca exceder la capacidad; usar en superficie plana y dura; no levantar para mantenimiento; mantener alejado de los niños; usar equipos de protección
Piezas de repuesto y reparabilidad	Motor, interruptor, bombilla y manivela reemplazables; tubos a inspeccionar regularmente
Información general	Conforme a la directiva RAEE 2012/19/CE; asistencia técnica en www.vevor.com/support

Preguntas frecuentes - BASIC3500-2-7P Vevor

¿Cómo montar el gato de remolque Vevor BASIC3500-2-7P?

Monte el gato alineando los tres orificios ranurados de la placa de montaje con los orificios del acoplador del marco en A. Fije con tres pernos y tuercas (no incluidos) y apriete firmemente. Verifique el apriete regularmente.

¿Cuál es el voltaje de alimentación requerido?

El gato funciona en 12 V CC. Conecte el enchufe de 7 vías respetando la polaridad: positivo en el centro, tierra en el terminal negativo. La batería debe suministrar al menos 10 V CC.

¿Qué hacer si el motor no funciona?

Verifique el voltaje de la batería (mínimo 10 V CC). Asegúrese de que las conexiones estén limpias y que la conexión a tierra sea correcta (contacto metal con metal). Si el problema persiste, revise el interruptor y el motor.

¿Puedo usar el gato para levantar el remolque para cambiar una llanta?

No, el gato está diseñado únicamente para el movimiento vertical del remolque (enganche/desenganche). Nunca use el gato para levantar el remolque con fines de mantenimiento o cambio de llanta.

¿Cómo mantener el gato?

Limpie ocasionalmente con jabón suave y agua. Lubrique ligeramente los puntos de pivote con aceite. Verifique los tubos antes de cada uso y reemplácelos si están doblados. Limpie las conexiones eléctricas al menos dos veces al año con una solución de bicarbonato.

¿Cuál es la capacidad máxima de carga?

La capacidad máxima es de 3 500 libras (aproximadamente 1 588 kg). Nunca exceda este límite.

¿Cómo usar la manivela manual de emergencia?

Retire la tapa de goma en el acceso a la manivela, inserte la manivela proporcionada y gire manualmente para subir o bajar el gato en caso de falla eléctrica.

¿Qué hacer si las luces LED no funcionan?

Verifique las conexiones de los cables en el interruptor de iluminación. Si todo está bien conectado, la bombilla puede estar defectuosa y debe ser reemplazada.

¿Sobre qué superficie usar el gato?

Use el gato sobre una superficie plana, horizontal y dura capaz de soportar la carga. Nunca use bloques para aumentar la distancia al suelo.

¿Puedo mover el remolque con el gato desplegado?

No, nunca mueva el remolque antes de que el gato esté completamente retraído. También asegúrese de que el remolque esté impedido de rodar (calzos) antes de cualquier uso.

MANUAL DE USUARIO BASIC3500-2-7P Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

GATO DE REMOLQUE ELÉCTRICO

MODELO: BASIC3500-2-7P

1. El símbolo de “ADVERTENCIA” que aparece arriba es una señal de que un procedimiento de servicio o mantenimiento implica un riesgo de seguridad y puede causar la muerte o lesiones graves si no se realiza de manera segura y dentro de los parámetros establecidos en este manual.
2. Utilice siempre protección para los ojos al realizar tareas de mantenimiento o servicio en el vehículo. Otros equipos de seguridad que se deben tener en cuenta son la protección auditiva, los guantes y, posiblemente, una pantalla facial completa, según la naturaleza del servicio.
3. Nunca permita que alguien que no esté familiarizado con este producto instale, opere o realice mantenimiento del mismo.
4. Nunca levante ni nivele el remolque sin una plataforma para pies correctamente instalada.
5. Nunca gire el gato ni acople el remolque sin impedir que éste se mueva.
6. Nunca ejerza fuerzas laterales excesivas sobre el gato del remolque.
7. Nunca permita que nadie, incluido el operador, coloque partes del cuerpo debajo del gato del remolque o de la carga soportada durante el funcionamiento del gato.
8. ¡Nunca exceda la capacidad de carga!
9. Nunca use el gato del remolque para levantar el remolque para realizar tareas de mantenimiento o cambiar neumáticos.
10. Nunca mueva el remolque antes de que el gato del remolque esté completamente retraído.
11. Mantenga a los niños y a las personas que se encuentren cerca del área de trabajo mientras utiliza la herramienta. No permita que los niños manipulen el gato.
12. No utilice el gato en lugares donde exista riesgo de incendio o explosión, por ejemplo, en presencia de líquidos, gases o polvos inflamables. El gato puede generar chispas que pueden encender

líquidos, gases o polvos inflamables.

1. Para utilizar en superficies planas, niveladas y duras capaces de soportar la carga.
2. No utilice bloques para obtener mayor distancia al suelo.
3. Al utilizar el pie o la pata de caída, asegúrese de que el pasador provisto esté completamente insertado a través de ambos lados del tubo interior y del tubo de caída antes de usar el gato.
4. Si el gato del remolque tiene una pata abatible, nunca intente ajustarla cuando haya alguna carga sobre el gato.

Nota:

1. El gato está diseñado únicamente para el movimiento vertical del remolque.
2. No se recomienda una elevación rápida y continua para evitar el calentamiento del engranaje y reducir la vida útil.

Este producto está sujeto a las disposiciones de la Directiva Europea 2012/19. El símbolo que muestra un contenedor de basura tachado indica que el producto requiere una recogida selectiva de residuos en la Unión Europea. Este símbolo se aplica al producto y a todos los accesorios marcados con este símbolo. Los productos marcados como tales no pueden desecharse con los residuos domésticos normales, sino que deben llevarse a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos.

MODELO Y PARÁMETROS

Modelo	BASIC3500-2-7P
Capacidad máxima	3500 libras
Aporte	12 V CC
Corriente máxima	29 ± 1 A
Máxima potencia	350 W
Tipo de soporte de	Soporte de montaje en forma de A
Rango	9. 5 -3 2 "
Viaje de tornillo	18 "
Viaje con piernas caídas	4,5 " (4 orificios)
La distancia entre los d agujeros en la pata de caída	1,5 "
Altura del soporte de montaje desde el suelo orificio)	9,5 " (más bajo) / 27,5 " (más alt
Tiempo de elevación	1 07 ± 2 s (sin carga)
Diámetro del tubo	2-1/4" (negro) / 2" (zinc)
Tamaño del pie	5,5" (redondo)
Altura mínima del	29,7" (altura total del producto)

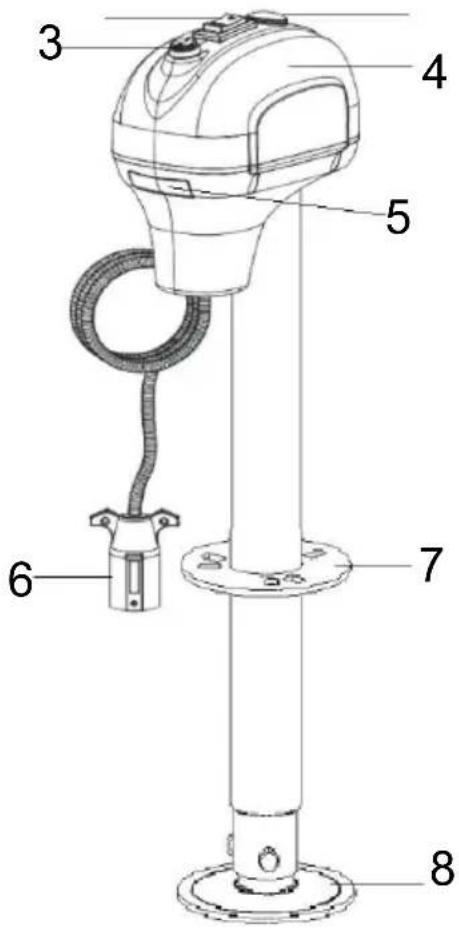

DIAGRAMA DE ESTRUCTURA

1 2

1. Interruptor arriba y abajo
2. Tapa de goma sobre el acceso

La manivela manual

3. Interruptor de luz

1. Cubierta de plástico
2. Luz LED

Enchufe de 6,7 vías

1. Placa de montaje
2. Pata de extensión para pies

COMPONENTES

No.	Imagen	Nombre	Cantid
1		Gato eléctrico para remolqu	1
2		Manivela manual	1
3		Bolsa parasol impermeable	1
4		Manual de usuario	1

MONTAJE

1. Al montar el gato del remolque, es mejor engancharlo al vehículo remolcador para asegurarse de que el remolque esté seguro.

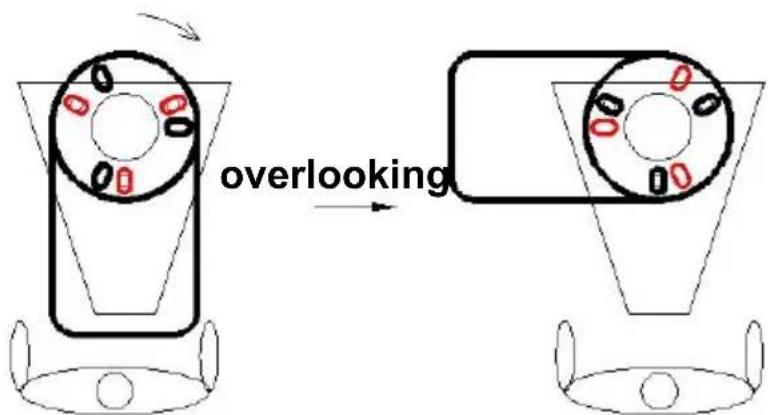

2. Monte el conector según el dibujo que se muestra arriba. La orientación del motor se puede seleccionar como se muestra a continuación.

Nota: Seleccione los orificios de montaje según sea necesario. (Figura

anterior)

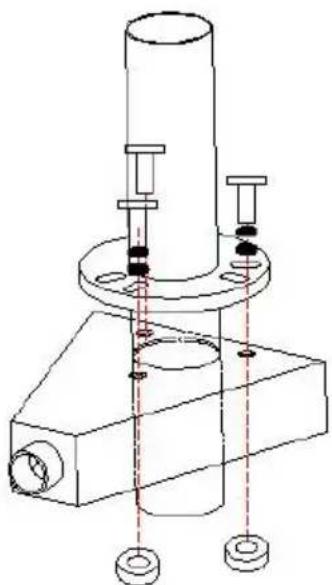

1. Deslice el gato en forma de A a través del orificio en la parte del acoplador en forma de A.
2. Alinee los tres orificios ranurados de la placa de montaje del gato con los tres orificios del acoplador.
3. Con tres pernos y tuercas (debe adquirirlos el usuario) fije firmemente el gato a la parte superior del acoplador del bastidor (verifique regularmente que los pernos y las tuercas estén bien apretados).

OPERACIÓN

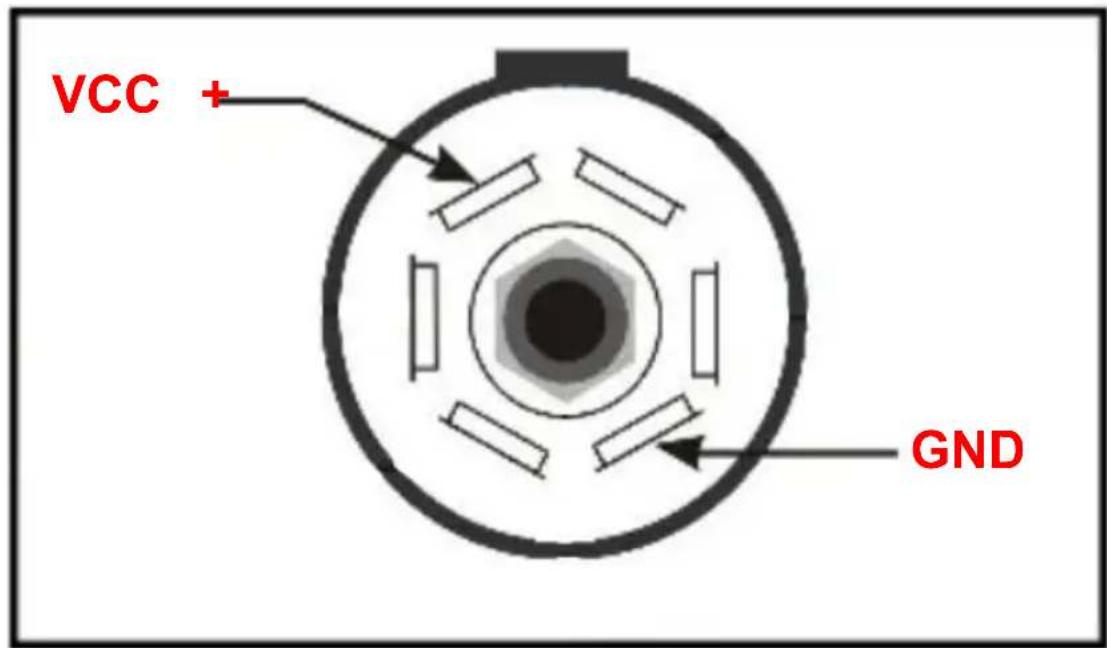

1. El voltaje de entrada de este producto es DC12V y el enchufe de estrellas es positivo/tierra como se muestra a continuación.

Advertencia: ¡Asegúrese de tener en cuenta que el cable de tierra corresponde al cable de tierra del enchufe de 7 estrellas del automóvil; si no es así, ajuste el cableado usted mismo.

1. Avanzando lentamente para probar el interruptor de luz y el interruptor de subida y bajada.
2. Instale la placa del pie después de levantarla a la altura adecuada.

1. Baje la placa para los pies sobre un piso o una almohadilla dura.

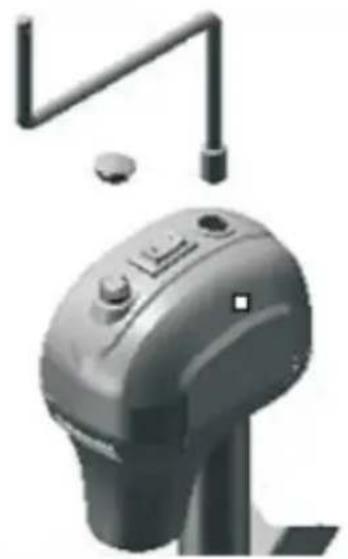

2. Si es necesario, retire la cubierta de goma y levante manualmente la parte superior seca del gato.

Falla	Posible causa	Acción correctiva
El motor no funciona.	Ningún voltaje o voltaje bajo.	Revise la batería y las conexiones eléctricas. Debe tener un mínimo 10 VCC. Si la batería está baja, conecte el cable del remolque al vehículo remolcador y Arranque el vehículo remolcador para proporcionar energía al gato.
	Mala conexión a tierra.	Limpie el área entre la placa de montaje del gato y el acoplador, asegúrese de que la pintura Ha s eliminado por las arandelas de estrella.Contacto directo metal con metal Debe existir entre los componentes de montaje para garantizar una
	Cables sueltos en interruptor de	Conexiones de cables seguras.
	El interruptor de	Reemplazar el interruptor.
	Motor defectuoso.	Reemplazar el motor.
La luz no funciona.	Cables sueltos en Interruptor de	Conexión de cable segura.
	Bombilla	Reemplace la bombilla.

MAINTENIMIENTO

1. La limpieza ocasional con agua y jabón suave, junto con una ligera lubricación con aceite de los puntos de pivote, prolongará el máximo rendimiento y la apariencia.
2. Compruebe periódicamente si los tornillos están flojos.
3. Antes de cada uso, inspeccione los tubos del gato y reemplácelos si están doblados o dañados.
4. Si el cableado está conectado al terminal de la batería, inspecciónelo al menos dos veces al año para verificar que no haya daños ni corrosión. Limpie con una solución de bicarbonato de sodio y agua, y luego aplique una fina capa de grasa.
5. Realice el mantenimiento del producto adoptando un programa de reparación y mantenimiento minucioso de acuerdo con los siguientes procedimientos recomendados. Se recomienda examinar el estado general de cualquier herramienta antes de utilizarla. Mantenga la herramienta en buen estado. Mantenga los mangos secos, limpios y libres de aceite y grasa. El siguiente cuadro se basa en un programa de funcionamiento normal.

Intervalo de	Punto de mantenimiento
Diariamente antes de operar	1. El motor del gato con bastidor en A eléctrico sellado y libre de mantenimiento .2. Antes de cada uso, inspeccione los tubos de y reemplácelos si están doblados o dañados.3. Asegúrese de que todas las conexiones esté firmes y libres de corrosión y que el gato esté correctamente conectado a tierra con el acoplado (contacto de metal con metal ) .4. Si es necesario, lave con agua y jabón sua enjuague bien. El tornillo de conexión a tierra motor y los pernos de montaje también deben Limpiado si ocurre un problema de continuidad
Después de las primeras 20 horas de	Extienda completamente el gato y limpie el tubo
Después de las primeras 50 horas de funcionamiento o cada semana	Extienda completamente el gato y limpie el tubo interior del gato.
Cada año	Extienda completamente el gato y limpie el tubo interior del gato una vez al año. Después de limpiarlo, cubra el tubo con una grasa ligera o lubricante en aerosol de silicona
