MANUAL DE USUARIO TEJ5075BCTN Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

GATO DE REMOLQUE ELÉCTRICO MODELO: TEJ5075BCTN

1. El símbolo de “ADVERTENCIA” que aparece arriba es una señal de que un procedimiento de servicio o mantenimiento implica un riesgo de seguridad y puede causar la muerte o lesiones graves si no se realiza de manera segura y dentro de los parámetros establecidos en este manual.
2. Utilice siempre protección para los ojos al realizar tareas de mantenimiento o servicio en el vehículo. Otros equipos de seguridad que se deben tener en cuenta son la protección auditiva, los guantes y, posiblemente, una pantalla facial completa, según la naturaleza del servicio.
3. Nunca permita que alguien que no esté familiarizado con este producto instale, opere o realice mantenimiento del mismo.
4. Nunca levante ni nivele el remolque sin una plataforma para pies correctamente instalada.
5. Nunca gire el gato ni acople el remolque sin impedir que éste se mueva.
6. Nunca ejerza fuerzas laterales excesivas sobre el gato del remolque.
7. Nunca permita que nadie, incluido el operador, coloque partes del cuerpo debajo del gato del remolque o de la carga soportada durante el funcionamiento del gato.
8. ¡Nunca exceda la capacidad de carga!
9. Nunca use el gato del remolque para levantar el remolque para realizar tareas de mantenimiento o cambiar neumáticos.
10. Nunca mueva el remolque antes de que el gato del remolque esté completamente retraído.
11. Mantenga a los niños y a las personas que se encuentren cerca del área de trabajo mientras utiliza la herramienta. No permita que los niños manipulen el gato.
12. No utilice el gato en lugares donde exista riesgo de incendio o explosión, por ejemplo, en presencia de líquidos, gases o polvos inflamables. El gato puede generar chispas que pueden encender

líquidos, gases o polvos inflamables.

1. Para utilizar en superficies planas, niveladas y duras capaces de soportar la carga.
2. No utilice bloques para obtener mayor distancia al suelo.
3. Al utilizar el pie o la pata de caída, asegúrese de que el pasador provisto esté completamente insertado a través de ambos lados del tubo interior y del tubo de caída antes de usar el gato.
4. Si el gato del remolque tiene una pata abatible, nunca intente ajustarla cuando haya alguna carga sobre el gato.

Nota:

1. El gato está diseñado únicamente para el movimiento vertical del remolque.
2. No se recomienda una elevación rápida y continua para evitar el calentamiento del engranaje y reducir la vida útil.

Este producto está sujeto a las disposiciones de la Directiva Europea 2012/19. El símbolo que muestra un contenedor de basura tachado indica que el procedimiento requiere una recogida selectiva de residuos en la Unión Europea. Este símbolo se aplica al producto y a todos los accesorios marcados con este símbolo. Los productos marcados como tales no pueden desecharse con los residuos domésticos normales, sino que deben llevarse a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos.

Este dispositivo cumple con la Parte 15 de las Normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencias perjudiciales y (2) este dispositivo debe aceptar cualquier interferencia que reciba, incluidas las interferencias que puedan causar un funcionamiento no deseado.

MODELO Y PARÁMETROS

Modelo	TEJ5075BCTN
Capacidad máxima	5000 libras
Aporte	12 V CC
Corriente máxima	29 ± 1 A
Máxima potencia	350 W
Tipo de soporte de montaje	Soporte de montaje en forma de A
Rango	10 - 33,8 "
Viaje de tornillo	18,3 "
Viaje con piernas caídas	5,5 " (4 orificios)
La distancia entre los d agujeros en la pata de	1,85 "
Altura del soporte de montaje desde el suelo orificio)	10 " (más bajo) / 28,3 " (más alt
Tiempo de elevación	1 80 ± 2 s (bajo carga)
Diámetro del tubo	2-1/4" (negro) / 2" (zinc)
Tamaño del pie	5,5" (redondo)
Altura mínima del producto	29" (Altura total del producto)

DIAGRAMA DE ESTRUCTURA

1 2 3

5

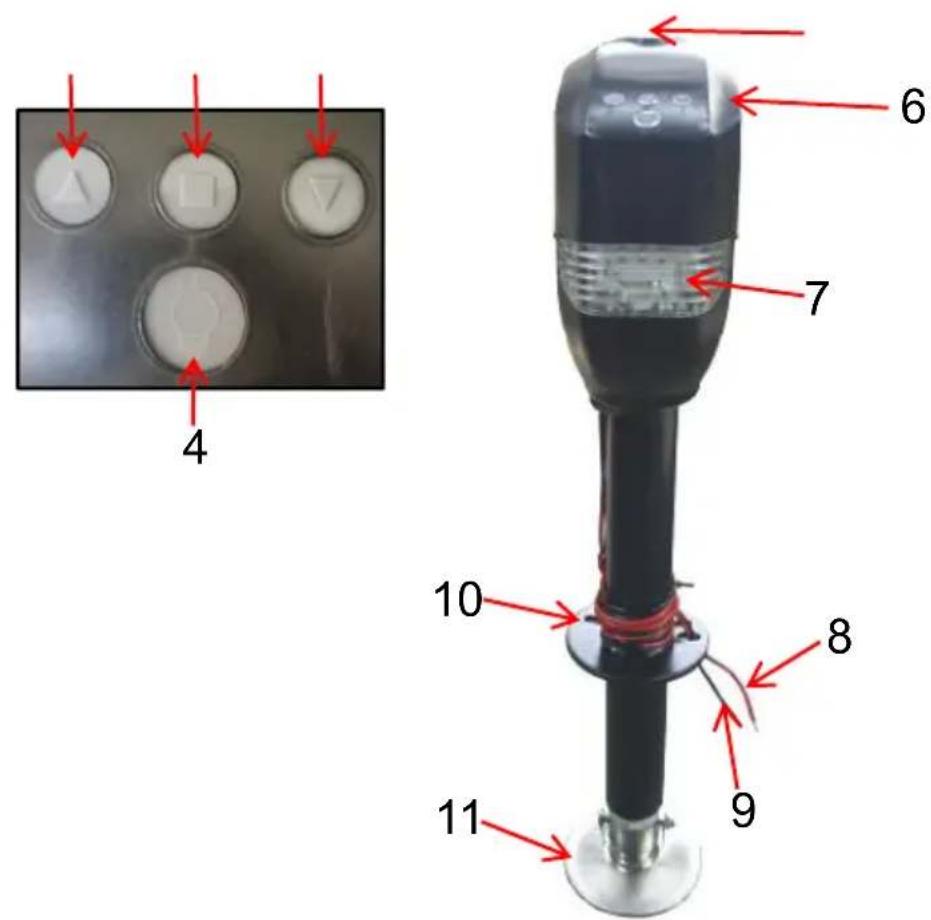

1. Interruptor de subida 2. Interruptor de parada 3. Interruptor hacia abajo 4. Interruptor de luz
2. Tapa de goma sobre el acceso a la manivela manual
3. Cubierta de plástico 7. Luz LED
4. Cable rojo (+) 9. Cable negro (-)
5. Placa de montaje 11. Almohadilla de pie de extensión Introducción al control remoto:

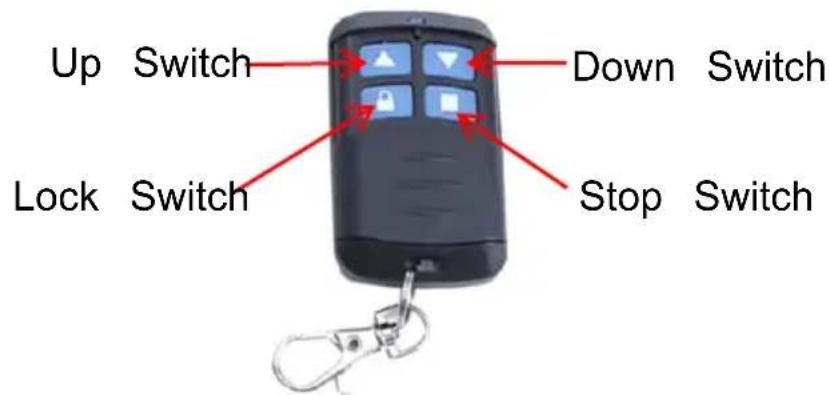

NOTA: El modelo de la batería es CR2032.

COMPONENTES

No.	Imagen	Nombre	Cantid
1		Gato eléctrico para remolqu	1
2		Mando a distancia	1
3		Manivela manual	1
4		Bolsa parasol impermeable	1
5		Manual de usuario	1

MONTAJE

1. Al montar el gato del remolque, es mejor engancharlo al vehículo remolcador para asegurarse de que el remolque esté seguro.

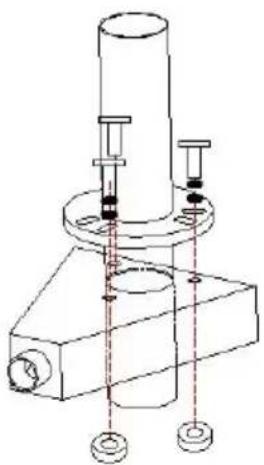

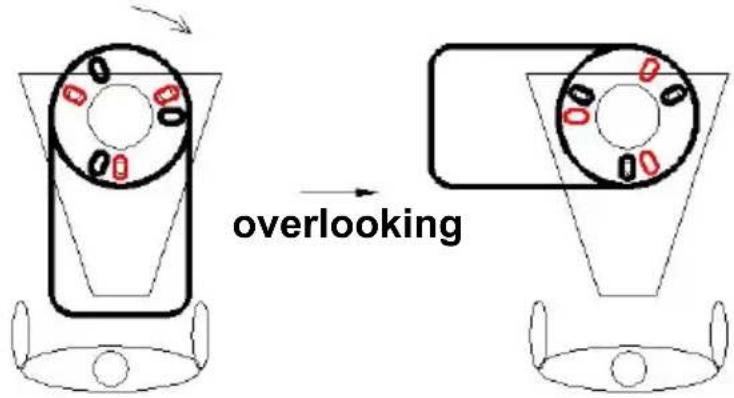

2. Monte el conector según el dibujo que se muestra arriba. La orientación del motor se puede seleccionar como se muestra a continuación.

Nota: Seleccione los orificios de montaje según sea necesario. (Figura anterior)

1. Deslice el gato en forma de A a través del orificio en la parte del acoplador en forma de A.
2. Alinee los tres orificios ranurados de la placa de montaje del gato con los tres orificios del acoplador.
3. Con tres pernos y tuercas (debe adquirirlos el usuario) que fija firmemente el gato a la parte superior del acoplador del bastidor (Verifique regularmente que los pernos y las tuercas estén bien apretados).

OPERACIÓN

1. Conecte el cable rojo al terminal positivo de la batería DC12V. Conecte el cable negro al terminal negativo de la batería DC12V.

1. Avanzando lentamente para probar el interruptor de luz y el interruptor de subida y bajada.

1. Instale la placa del pie después de levantarla a la altura adecuada.

1. Baje la placa para los pies sobre un piso o una almohadilla dura.
2. Si es necesario, retire la cubierta de goma y levante manualmente la parte superior seca del gato.

Falla	Posible causa	Acción correctiva
El motor no funciona.	Ningún voltaje o voltaje bajo.Mala conexión a tierra.	Revise la batería y las conexiones eléctricas. Debe tener un mínimo 10 VCC. Si la batería está baja, conecte el cable del remolque al vehículo remolcador y Arranque el vehículo remolcador paLimpie el área entre la placa de montaje del gato y el acoplador, asegúrese de que la pintura Ha s eliminado por las arandelas de estrella.Contacto directo metal con metal Debe existir entre los componentes de montaje para garantizar una
	Cables sueltos en interruptor de	Conexiones de cables seguras.
	El interruptor de	Reemplazar el interruptor.
	Motor defectuoso.	Reemplazar el motor.
La luz no funciona.	Cables sueltos en Interruptor de	Conexión de cable segura.
	Bombilla	Reemplace la bombilla.

MANTENIMIENTO

1. La limpieza ocasional con agua y jabón suave, junto con una ligera lubricación con aceite de los puntos de pivote, prolongará el máximo rendimiento y la apariencia.
2. Compruebe periódicamente si los tornillos están flojos.
3. Antes de cada uso, inspeccione los tubos del gato y reemplácelos si están doblados o dañados.
4. Si el cableado está conectado al terminal de la batería, inspecciónelo al menos dos veces al año para verificar que no haya daños ni corrosión. Limpiar con una solución de bicarbonato de sodio y agua

luego aplicar una fina capa de grasa.

1. Realice el mantenimiento del producto adoptando un programa de reparación y mantenimiento minucioso de acuerdo con los siguientes procedimientos recomendados. Se recomienda examinar el estado general de cualquier herramienta antes de utilizarla. Mantenga la herramienta en buen estado. Mantenga los mangos secos, limpios y libres de aceite y grasa. El siguiente cuadro se basa en un programa de funcionamiento normal.

Intervalo de	Punto de mantenimiento
Diariamente antes de operar	1. El motor del gato con bastidor en A eléctrico sellado y libre de mantenimiento .2. Antes de cada uso, inspeccione los tubos d y reemplácelos si están doblados o dañados.3. Asegúrese de que todas las conexiones esté firmes y libres de corrosión y que el gato esté correctamente conectado a tierra con el acoplad (contacto de metal con metal ) .4. Si es necesario, lave con agua y jabón sua enjuague bien. El tornillo de conexión a tierra o motor y los pernos de montaje también deben
Después de las primeras 20 horas de	Extienda completamente el gato y limpie el tubo
Después de las primeras 50 horas de funcionamiento o cada	Extienda completamente el gato y limpie el tubo interior del gato.
Cada año	Extienda completamente el gato y limpie el tubo interior del gato una vez al año. Después de limpiarlo, cubra el tubo con una grasa ligera o
