TJAA-2000B - Jack Vevor - Manual de uso y guía de instrucciones gratis

Marca	Vevor
Modelo	TJAA-2000B
Tipo de producto	Gato de bastidor en A
Capacidad de elevación	2000 libras (907 kg)
Tipo de manivela	Manivela manual (rotación manual)
Rango de elevación	5,8 a 28 pulgadas (14,7 a 71,1 cm)
Recorrido del tornillo	14,2 pulgadas (36 cm)
Dimensiones de la base	4,53 x 2,3 pulgadas (11,5 x 5,8 cm) rectangular
Material principal	Acero
Uso previsto	Movimiento vertical del remolque, enganche y desenganche
Superficie de uso	Plana, horizontal, dura, capaz de soportar la carga
Ensamblaje	Atornillado en el acoplador del bastidor en A (pernos y tuercas no incluidos)
Mantenimiento	Limpieza con jabón suave, lubricación de puntos de pivote, verificación de tornillos
Lubricación	Aceite ligero en el vástago del tornillo, al menos una vez al año
Precauciones de seguridad	No exceder la capacidad; no levantar el remolque para mantenimiento; no colocarse debajo de la carga; usar en superficie plana; insertar los pasadores de seguridad
Garantía	Certificado de garantía electrónico disponible en www.vevor.com/support
Contenido del embalaje	1 gato, 1 manual de usuario

Preguntas frecuentes - TJAA-2000B Vevor

¿Cuál es la capacidad de elevación del gato Vevor TJAA-2000B?

La capacidad de elevación es de 2000 libras (aproximadamente 907 kg). Nunca exceda esta carga.

¿Cómo instalar el gato en el remolque?

Deslice el gato en el orificio del acoplador del bastidor en A, alinee los tres orificios ranurados de la placa de montaje con los orificios del acoplador, luego fije con tres pernos y tuercas (vendidos por separado). Asegúrese de insertar el pasador de seguridad.

¿Se puede usar el gato para levantar el remolque durante un cambio de neumático?

No, el gato está diseñado solo para el movimiento vertical del remolque (enganche/desenganche). Nunca lo use para levantar el remolque para mantenimiento o cambio de neumático.

¿Cuáles son los pasos de mantenimiento recomendados?

Limpie ocasionalmente con jabón suave y agua, lubrique ligeramente los puntos de pivote con aceite, verifique regularmente el apriete de los tornillos e inspeccione los tubos antes de cada uso. Al menos una vez al año, aplique un aceite ligero en el vástago del tornillo.

¿Sobre qué tipo de superficie se puede usar este gato?

Debe usarse en una superficie plana, horizontal y dura, capaz de soportar la carga. No use bloques para aumentar la distancia al suelo.

¿Cómo levantar y bajar el remolque con este gato?

Gire la manija en el sentido de las agujas del reloj para levantar, y en el sentido contrario para bajar. No se recomienda un levantamiento rápido y continuo para evitar el sobrecalentamiento de los engranajes.

¿Qué hacer si el gato se usa en ambiente marino?

Enjuague todo el gato y los casquillos con agua dulce después de cada uso, luego aplique lubricante nuevo para evitar la corrosión.

¿Es ajustable la base de soporte bajo carga?

No, si el gato está equipado con una base de soporte, nunca intente ajustarla cuando haya una carga sobre el gato.

¿Cómo enganchar el remolque de manera segura?

Nunca levante o nivele el remolque sin un pie correctamente instalado. Nunca mueva el remolque antes de que el gato esté completamente retraído. Evite que el remolque ruede antes de usar el gato.

¿Dónde encontrar el certificado de garantía?

El certificado de garantía electrónico está disponible en el sitio www.vevor.com/support. Conserve el manual como referencia.

MANUAL DE USUARIO TJAA-2000B Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

GATO CON MARCO EN A

MODELO: TJAA-2000B

1. El símbolo de “ADVERTENCIA” que aparece arriba es una señal de que un procedimiento de servicio o mantenimiento implica un riesgo de seguridad y puede causar la muerte o lesiones graves si no se realiza de manera segura y dentro de los parámetros establecidos en este manual.
2. Utilice siempre protección para los ojos al realizar tareas de mantenimiento o servicio en el vehículo. Otros equipos de seguridad que se deben tener en cuenta son la protección auditiva, los guantes posiblemente, una pantalla facial completa, según la naturaleza del servicio.
3. Nunca permita que alguien que no esté familiarizado con este producto instale, opere o realice mantenimiento del mismo.
4. Nunca levante ni nivele el remolque sin un soporte de pie instalado correctamente. Almohadilla.
5. Nunca gire el gato ni acople el remolque sin impedir que éste se mueva.
6. Nunca ejerza fuerzas laterales excesivas sobre el gato del remolque.
7. Nunca permita que nadie, incluido el operador, coloque partes del cuerpo debajo del gato del remolque o de la carga soportada durante el funcionamiento del gato.
8. ¡Nunca exceda la capacidad de carga!
9. Nunca use un gato de remolque para levantar el remolque para realizar tareas de mantenimiento o cambiar neumáticos.
10. Nunca mueva el remolque antes de que el gato del remolque esté completamente retraído.
11. Mantenga a los niños y a las personas que se encuentren cerca del área de trabajo mientras utiliza la herramienta. No permita que los niños manipulen el gato.
12. Está diseñado para usarse sobre superficies planas, niveladas y capaces de soportar la carga.
13. No utilice bloques para obtener mayor distancia al suelo.
14. Al utilizar el pie o la pata abatible, asegúrese de que el pasador suministrado esté completamente insertado a través de ambos lados del tubo interior y del tubo abatible antes de usar el gato.
15. Si el gato del remolque tiene una pata abatible, nunca intente ajustarlo cuando haya alguna carga sobre el gato.

Nota:

1. El gato está diseñado únicamente para el movimiento vertical del remolque.
2. No se recomienda una elevación rápida y continua para evitar el calentamiento del engranaje y reducir la vida útil.

MODELO Y PARÁMETROS

Modelo	TJAA-2000B
Capacidad	2000 libras
Tipo de soporte de	Soporte de montaje en forma de A
Tipo de manivela	Viento superior
Rango	5,8-28 pulgadas
Viaje de tornillo	14,2 pulgadas
Tamaño del pie	4,53 x 2,3" (rectángulo)

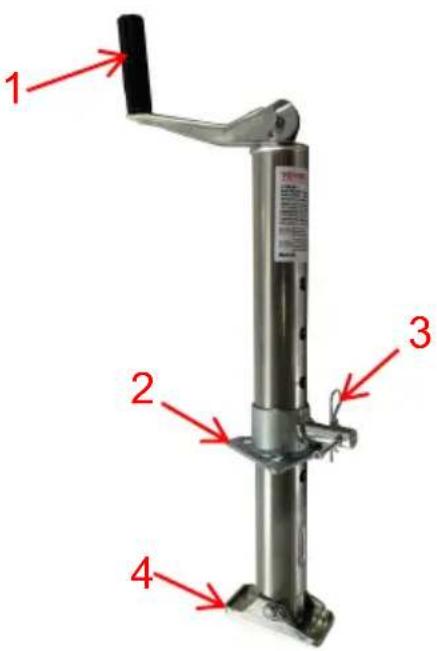

DIAGRAMA DE ESTRUCTURA

1. Mango 2. Placa de conexión 3. Pasador de seguridad 4. Placa pie

COMPONENTES

No.	Imagen	Nombre	Can
1		Jacobo	1
2		Manual de usuario	1

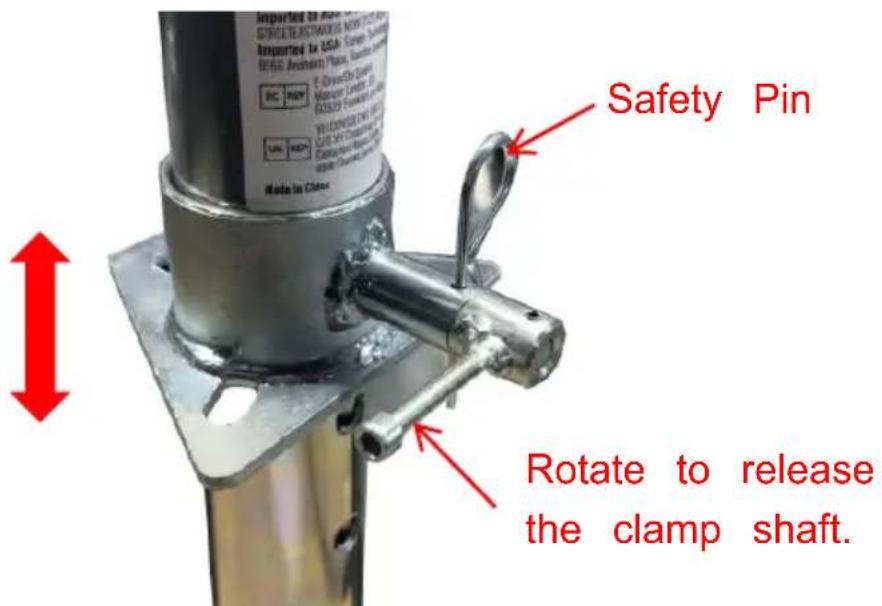

MONTAJE

1. Al montar el gato del remolque, es mejor engancharlo al vehículo remolcador para asegurarse de que el remolque esté seguro.
2. el gato según el dibujo que se muestra arriba.
3. Deslice el gato en forma de A a través del orificio en la parte del acoplador en forma de A.
4. Alinee los tres orificios ranurados de la placa de montaje del gato con los tres orificios del acoplador.
5. Con tres pernos y tuercas (se venden por separado), asegure firmemente el gato a la parte superior del acoplador del bastidor en forma de A. (Verifique periódicamente que los pernos y las tuercas estén bien apretados).
6. Seleccione la posición del orificio adecuada según la altura del cuerpo.

ADVERTENCIA: ¡Asegúrese de conectar el pasador de seguridad!

OPERACIÓN

1. Gire la manija en el sentido de las agujas del reloj para levantar.
2. Gire la manija en sentido antihorario para bajar.

MANTENIMIENTO

1. La limpieza ocasional con agua y jabón suave, junto con una lubricación con aceite de los puntos de pivote, prolongará el rendimiento y la apariencia.
2. Compruebe periódicamente si los tornillos están flojos.
3. Antes de cada uso, inspeccione los tubos del gato y reemplácelos si están doblados o dañados.
4. Los siguientes procedimientos deben realizarse al menos anualmente: Aplique un aceite liviano al vástago del tornillo. Si el producto se utiliza en un entorno marino, enjuague el conjunto de gato y los bujes con agua dulce y aplique lubricante nuevo.
