BRUKSANVISNING TJAA-2000B Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

A-FRAME JACK

MODELL: TJAA-2000B

1. "WARNING"-symbolen ovan är ett tecken på att en service- eller underhållsprocedur innebär en säkerhetsrisk och kan orsaka dödsfal eller allvarlig skada om den inte utförs på ett säkert sätt och ind parametrar som anges i denna handbok.

2. Bär alltid ögonskydd när du utför service eller underhåll på fordonet. Annan säkerhetsutrustning att överväga skulle vara hörselskydd, handskar och eventuellt en hel ansiktsskärm, beroende på tjänstens art.

3. Tillåt aldrig någon som inte är bekant med denna produkt att installera, använda eller serva denna produkt.

4. Lyft eller nivellera aldrig vagnen utan en korrekt installerad fot vaddera.

5. Veva aldrig domkraften eller koppla ihop släpet utan att hindra slä från att rulla.

6. Utöva aldrig för stora sidokrafter på släpvagnens domkraft.

7. Tillåt aldrig någon, inklusive operatören, att placera några kroppsde under släpvagnsdomkraften eller den stödda lasten när domkraften används.

113.Överskrid aldrig lastkapaciteten!

1. Använd aldrig en domkraft för att lyfta släpet för service eller däd

115.Flytta aldrig släpet innan domkraften är helt indragen.

1. Håll barn och åskådare borta från arbetsområdet när du använder verktyget. Låt inte barn hantera domkraften.

2. Den är avsedd för användning på plana, jämna, hårda ytor som last.

3. Använd inte block för ytterligare markfrigång.

4. När du använder fallfoten eller fallbenet, se till att den medföljand stiftet är helt införd genom båda sidor av innerröret och fallröret i du använder domkraften.

5. Om släpvagnsdomkraften har ett fallben, försök aldrig justera fallbenet när det är någon belastning på domkraften.

Notera:

1. Domkraften är endast konstruerad för vertikal rörelse av släpet.
2. Snabba och kontinuerliga lyft rekommenderas inte för att undvika växeluppvärmning och minska livslängden.

MODEL AND PARAMETERS

Modell	TJAA-2000B
C kapacitet	2000 lbs
Montering B - racket T	A-Frame monteringsfäste
Vevtyp	Topp - Vind
Räckvidd	5,8-28 tum
Skruv T ravel	14,2 tum
Fotstorlek	4,53x2,3" (rektangel)

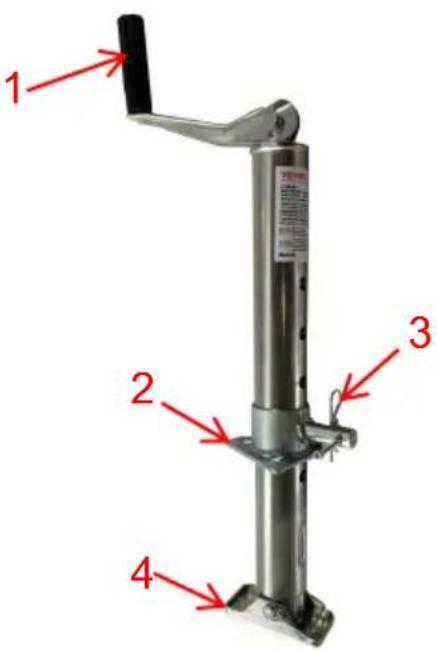

STRUCTURE DIAGRAM

1 2 3 4

1. Handtag 2. Anslutningsplatta 3. Säkerhetsstift 4. Fotplatta

COMPONENTS

Ing	Bild	Namn	Ant
1		Jack	1
2		Användarmanual	1

ASSEMBLY

1. När du monterar släpvagnsdomkraft är det bäst att ansluta till dragfordonet för att se till att släpet är säkert.

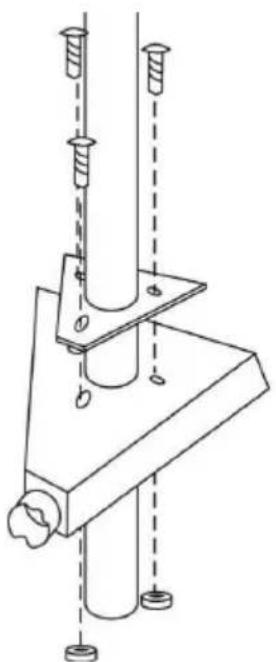

2. Fäst domkraft baserat på ritningen som visas ovan .
3. Skjut A-frame-jacket genom hålet ovanpå A-frame-kopplingen.
4. Passa in de tre slitsade hålen på domkraftens monteringsplatta mtre hålen i kopplingen.
5. Med tre bultar och muttrar (säljs separat) fäster domkraften ordent på toppen av a-ramkopplingen. (Kontrollera regelbundet för att säkerställa att bultar/muttrar är ordentligt åtdragna.)

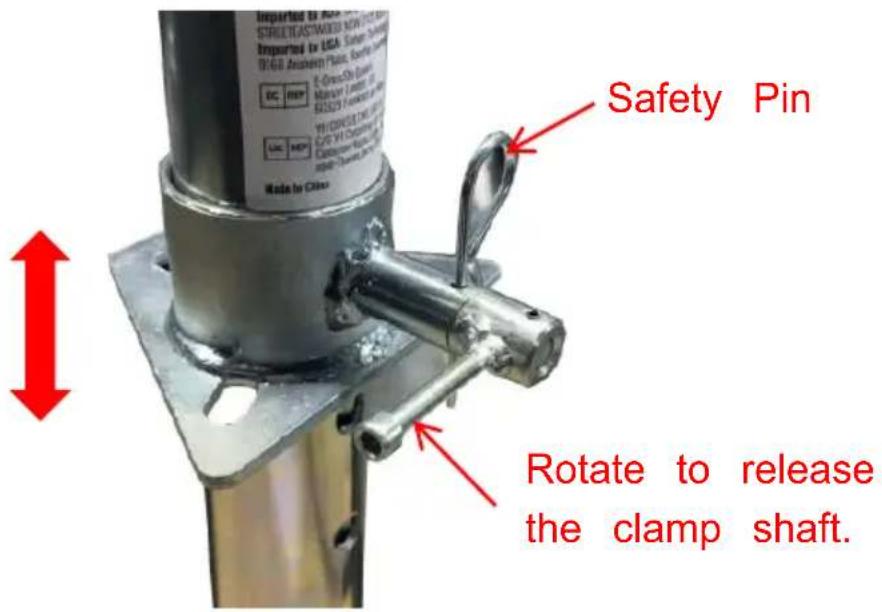

6. Välj lämplig hålposition enligt kroppshöjden.

WARNING: Se till att du kopplar in säkerhetsnålen!

OPERATION

1. Vrid handtaget medurs för att höja.
2. Vrid handtaget moturs för att sänka.

MAINTENANCE

1. Enstaka rengöring med mild tvål och vatten, tillsammans med läoljesmörjning av pivotpunkter, förlänger toppprestanda och utseend
2. Kontrollera med jämna mellanrum om skruvarna är lösa.
3. Inspektera domkraftsrören före varje användning och byt ut dem c de är böjda eller skadade.
4. Följande procedurer bör utföras minst en gång per år: Applicera en lättviktsolja på skruvskafet. Om denna produkt används i en n miljö, spola domkraftsenheten och bussningarna med sötvatten och applicera nytt smörjmedel.

Oil
