TJAA-2000B - Jack Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	TJAA-2000B
Tipo di prodotto	Cricco a telaio ad A
Capacità di sollevamento	2000 libbre (907 kg)
Tipo di manovella	Manovella a vento (rotazione manuale)
Gamma di sollevamento	5,8 a 28 pollici (14,7 a 71,1 cm)
Corsa della vite	14,2 pollici (36 cm)
Dimensioni del piede	4,53 x 2,3 pollici (11,5 x 5,8 cm) rettangolare
Materiale principale	Acciaio
Uso previsto	Movimento verticale del rimorchio, aggancio e sgancio
Superficie di utilizzo	Piana, orizzontale, dura, in grado di sostenere il carico
Assemblaggio	Imbullonato sul gancio del telaio ad A (bulloni e dadi non forniti)
Manutenzione	Pulizia con sapone neutro, lubrificazione dei punti di snodo, controllo delle viti
Lubrificazione	Olio leggero sull'asta della vite, almeno una volta all'anno
Precauzioni di sicurezza	Non superare la capacità; non sollevare il rimorchio per manutenzione; non posizionarsi sotto il carico; utilizzare su superficie piana; inserire i perni di sicurezza
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support
Contenuto della confezione	1 cricco, 1 manuale d'uso

Domande frequenti - TJAA-2000B Vevor

Qual è la capacità di sollevamento del cricco Vevor TJAA-2000B?

La capacità di sollevamento è di 2000 libbre (circa 907 kg). Non superare mai questo carico.

Come installare il cricco sul rimorchio?

Far scorrere il cricco nel foro del gancio del telaio ad A, allineare i tre fori allungati della piastra di montaggio con i fori del gancio, quindi fissare con tre bulloni e dadi (venduti separatamente). Assicurarsi di inserire il perno di sicurezza.

Il cricco può essere utilizzato per sollevare il rimorchio durante il cambio di una gomma?

No, il cricco è progettato solo per il movimento verticale del rimorchio (aggancio/sgancio). Non utilizzarlo mai per sollevare il rimorchio per manutenzione o cambio gomma.

Quali sono gli interventi di manutenzione consigliati?

Pulire occasionalmente con sapone neutro e acqua, lubrificare leggermente i punti di snodo con olio, controllare regolarmente il serraggio delle viti e ispezionare i tubi prima di ogni utilizzo. Almeno una volta all'anno, applicare un olio leggero sull'asta della vite.

Su quale tipo di superficie si può utilizzare questo cricco?

Deve essere utilizzato su una superficie piana, orizzontale e dura, in grado di sostenere il carico. Non utilizzare blocchi per aumentare l'altezza da terra.

Come sollevare e abbassare il rimorchio con questo cricco?

Girare la maniglia in senso orario per sollevare, e in senso antiorario per abbassare. Non è raccomandato un sollevamento rapido e continuo per evitare il surriscaldamento degli ingranaggi.

Cosa fare se il cricco viene utilizzato in ambiente marino?

Risciacquare l'intero cricco e le boccole con acqua dolce dopo ogni utilizzo, quindi applicare nuovo lubrificante per prevenire la corrosione.

Il piede di supporto è regolabile sotto carico?

No, se il cricco è dotato di un piede di supporto, non tentare mai di regolarlo quando un carico è posto sul cricco.

Come agganciare il rimorchio in sicurezza?

Non sollevare o livellare mai il rimorchio senza un piede correttamente installato. Non spostare mai il rimorchio prima che il cricco sia completamente retratto. Impedire al rimorchio di muoversi prima di utilizzare il cricco.

Dove trovare il certificato di garanzia?

Il certificato di garanzia elettronico è disponibile sul sito www.vevor.com/support. Conservare il manuale per riferimento.

MANUALE UTENTE TJAA-2000B Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CRIC A TELAIO A

MODELLO: TJAA-2000B

1. Il simbolo "ATTENZIONE" sopra riportato indica che una procedura assistenza o manutenzione comporta un rischio per la sicurezza e causare morte o lesioni gravi se non eseguita in modo sicuro e secondo i parametri stabiliti nel presente manuale.

2. Indossare sempre una protezione per gli occhi quando si esegue servizio o una manutenzione sul veicolo. Altri dispositivi di sicurezza da considerare sono la protezione dell'udito, i guanti e, possibilmente una visiera completa, a seconda della natura del servizio.

3. Non consentire mai a chiunque non abbia familiarità con questo prodotto di installarlo, utilizzarlo o eseguirne la manutenzione.

4. Non sollevare o livellare mai il rimorchio senza un piede correttar installato tampone.

5. Non azionare mai il cric o agganciare il rimorchio senza impedirn spostamento.

6. Non esercitare mai forze laterali eccessive sul cric del rimorchio.

7. Non consentire mai a nessuno, compreso l'operatore, di posizionar parti del corpo sotto il cric del rimorchio o sotto il carico support durante il funzionamento del cric.

8. Non superare mai la capacità di carico!

9. Non utilizzare mai un cric per sollevare il rimorchio a scopo di manutenzione o sostituzione degli pneumatici.

10. Non spostare mai il rimorchio prima che il cric sia completamente retratto.

11. Tenere bambini e astanti lontani dall'area di lavoro mentre si utili: l'utensile. Non consentire ai bambini di maneggiare il martinetto.

12. È destinato all'uso su superfici piane, livellate e dure in grado di sostenere carichi.

13. Non utilizzare blocchi per aumentare l'altezza libera dal suolo.

14. Quando si utilizza il piede di caduta o la gamba di caduta, assi che il perno in dotazione sia completamente inserito attraverso

entrambi i lati del tubo interno e del tubo di caduta prima di uti martinetto.

1. Se il cric del rimorchio è dotato di un piede di sollevamento, no tentare mai di regolarlo quando il cric è carico.

Nota:

1. Il martinetto è progettato esclusivamente per lo spostamento vertical del rimorchio.
2. Si sconsiglia il sollevamento rapido e continuo per evitare il surriscaldamento degli ingranaggi e ridurne la durata utile.

MODEL AND PARAMETERS

Modello	Modello TJAA-2000B
Capacità	2000 libbre
Tipo di staffa di	Staffa di montaggio a telaio ad A
Tipo di manovella	Vento di punta
Allineare	5,8-28 pollici
Vite di viaggio	14,2 pollici
Misura del piede	4,53x2,3" (Rettangolo)

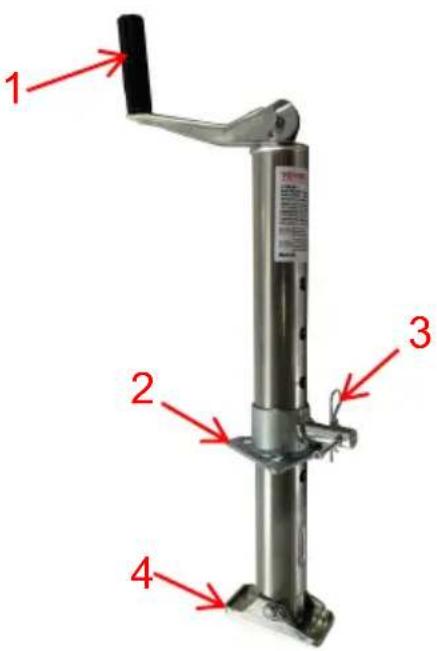

STRUCTURE DIAGRAM

1. Maniglia 2. Piastra di collegamento 3. Perno di sicurezza Piastra di base

COMPONENTS

NO.	Immagine	Nome	Qu
1		Jack	1
2		Manuale d'uso	1

ASSEMBLY

1. Quando si monta il cric per rimorchio, è meglio agganciarlo al ve trainante per assicurarsi che il rimorchio sia fissato saldamente.
2. martinetto in base al disegno mostrato sopra.

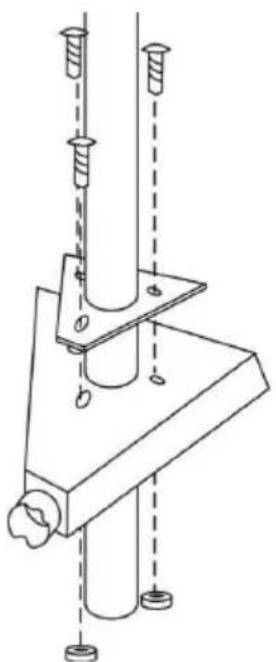

3. Far scorrere il martinetto a telaio ad A attraverso il foro nella pa superiore dell'accoppiatore a telaio ad A.
4. Allineare i tre fori asolati sulla piastra di montaggio del martinetto fori nell'accoppiatore.
5. Con tre bulloni e dadi (venduti separatamente) fissano saldamente martinetto alla parte superiore dell'accoppiatore a telaio. (Controllare regolarmente che bulloni/dadi siano serrati saldamente.)

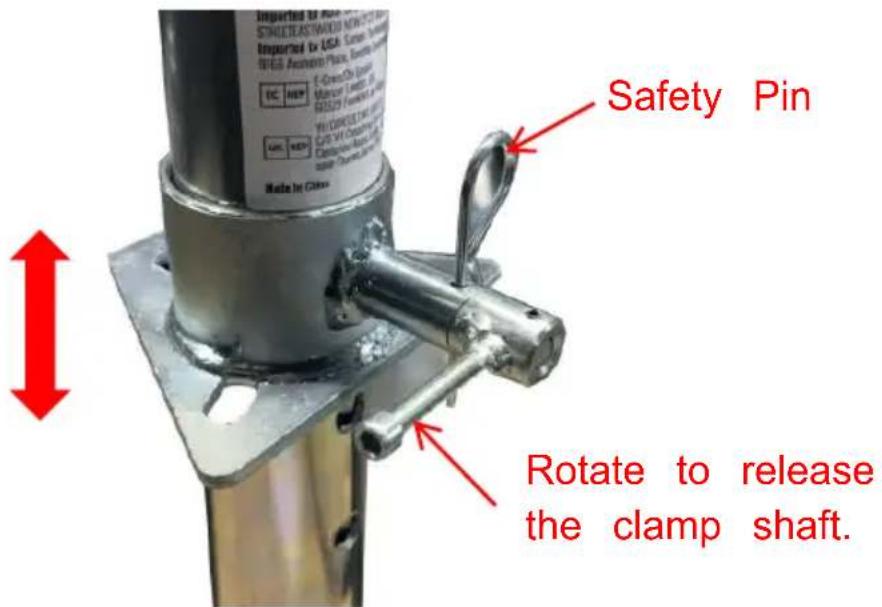

6. Selezionare la posizione del foro appropriata in base all'altezza de

corpo.

ATTENZIONE: assicurarsi di aver inserito il perno di sicurezza!

OPERATION

1. Per sollevare, girare la maniglia in senso orario.
2. Per abbassare, girare la maniglia in senso antiorario.

MAINTENANCE

1. Una pulizia occasionale con acqua e sapone neutro, insieme a leggera lubrificazione dei punti di snodo con olio, ne prolungherà massime prestazioni e l'aspetto.
2. Controllare periodicamente che le viti siano allentate.
3. Prima di ogni utilizzo, ispezionare i tubi del martinetto e sostituirli piegati o danneggiati.
4. Le seguenti procedure devono essere eseguite almeno una vol all'anno: Applicare un olio leggero allo stelo della vite. Se questo prodotto viene utilizzato in un ambiente marino, lavare il gruppo martinetto e le boccole con acqua dolce e applicare lubrificante fr
