TJAA-2000B - Jack Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	TJAA-2000B
Rodzaj produktu	Podnośnik ramowy typu A
Udźwig	2000 funtów (907 kg)
Typ korby	Korba ręczna (obrót ręczny)
Zakres podnoszenia	5,8 do 28 cali (14,7 do 71,1 cm)
Skok śruby	14,2 cala (36 cm)
Wymiary stopy	4,53 x 2,3 cala (11,5 x 5,8 cm) prostokątna
Główny materiał	Stal
Przeznaczenie	Pionowe podnoszenie przyczepy, sprzęganie i rozprzęganie
Powierzchnia użytkowania	Równa, pozioma, twarda, zdolna udźwignąć obciążenie
Montaż	Przykręcany do zaczepu ramy A (śruby i nakrętki nie są dołączone)
Konserwacja	Czyszczenie łagodnym mydłem, smarowanie punktów obrotu, sprawdzanie śrub
Smarowanie	Lekki olej na trzpień śruby, co najmniej raz w roku
Środki ostrożności	Nie przekraczać udźwigu; nie podnosić przyczepy do konserwacji; nie stawać pod obciążeniem; używać na równej powierzchni; włożyć zawleczki zabezpieczające
Gwarancja	Certyfikat gwarancyjny w formie elektronicznej dostępny na www.vevor.com/support
Zawartość opakowania	1 podnośnik, 1 instrukcja obsługi

Często zadawane pytania - TJAA-2000B Vevor

Jaki jest udźwig podnośnika Vevor TJAA-2000B?

Udźwig wynosi 2000 funtów (około 907 kg). Nie przekraczać tego obciążenia.

Jak zamontować podnośnik na przyczepie?

Wsuń podnośnik w otwór zaczepu ramy A, wyrównaj trzy szczelinowe otwory płyty montażowej z otworami zaczepu, a następnie przymocuj trzema śrubami i nakrętkami (sprzedawane oddzielnie). Upewnij się, że włożono zawleczkę zabezpieczającą.

Czy podnośnik może być używany do podnoszenia przyczepy podczas wymiany opony?

Nie, podnośnik jest przeznaczony wyłącznie do pionowego ruchu przyczepy (sprzęganie/rozprzępianie). Nigdy nie używać do podnoszenia przyczepy podczas konserwacji lub wymiany opony.

Jakie zalecane są czynności konserwacyjne?

Okresowo czyść łagodnym mydłem i wodą, lekko nasmaruj punkty obrotu olejem, regularnie sprawdzaj dokręcenie śrub i kontroluj rury przed każdym użyciem. Co najmniej raz w roku nałóż lekki olej na trzpień śruby.

Na jakim typie powierzchni można używać tego podnośnika?

Należy go używać na powierzchni równej, poziomej i twardej, zdolnej do udźwignięcia obciążenia. Nie używać bloków do zwiększania prześwitu.

Jak podnosić i opuszczać przyczepę za pomocą tego podnośnika?

Obróć korbę w kierunku zgodnym z ruchem wskazówek zegara, aby podnieść, i w kierunku przeciwnym, aby opuścić. Nie zaleca się szybkiego i ciągłego podnoszenia, aby uniknąć przegrzania przekładni.

Co robić, jeśli podnośnik jest używany w środowisku morskim?

Po każdym użyciu spłucz cały podnośnik i tuleje słodką wodą, a następnie nałóż nowy smar, aby zapobiec korozji.

Czy stopa podporowa jest regulowana pod obciążeniem?

Nie, jeśli podnośnik jest wyposażony w stopę podporową, nigdy nie próbuj jej regulować, gdy na podnośniku znajduje się obciążenie.

Jak bezpiecznie sprzęgnąć przyczepę?

Nigdy nie podnoś ani nie poziomuj przyczepy bez prawidłowo zamontowanej stopy. Nigdy nie przesuwaj przyczepy, zanim podnośnik nie zostanie całkowicie schowany. Zapobiegaj toczeniu się przyczepy przed użyciem podnośnika.

Gdzie znaleźć certyfikat gwarancyjny?

Certyfikat gwarancyjny w formie elektronicznej jest dostępny na stronie www.vevor.com/support. Zachowaj instrukcję do wglądu.

INSTRUKCJA OBSŁUGI TJAA-2000B Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

PODNOŚNIK TYPU A

MODEL: TJAA-2000B

1. Symbol „OSTRZEŻENIE” powyżej oznacza, że procedura serwisowa lub konserwacyjna wiąże się z ryzykiem dla bezpieczeństwa i może spowodować śmierć lub poważne obrażenia, jeśli nie zostanie wykonana bezpiecznie i zgodnie z parametrami określonymi w niniejszej instrukcji.
2. Zawsze zakładaj okulary ochronne podczas wykonywania serwisu lub konserwacji pojazdu. Innym sprzętem bezpieczeństwa, który należy wziąć pod uwagę, są ochronniki słuchu, rękawice i ewentualnie osłona twarzy, w zależności od charakteru serwisu.
3. Nigdy nie pozwalaj osobom niezaznajomionym z tym produktem na instalację, obsługę lub serwisowanie tego produktu.
4. Nigdy nie podnoś ani nie poziomuj przyczepy bez prawidłowo zamontowanej stopy podkładki.
5. Nigdy nie należy uruchamiać podnośnika ani podłączać przyczepy bez zabezpieczenia jej przed stoczeniem się.
6. Nigdy nie wywieraj nadmiernych sił bocznych na podnośnik przyczepy.
7. Nigdy nie pozwalaj nikomu, łącznie z operatorem, na umieszczanie jakichkolwiek części ciała pod podnośnikiem przyczepy lub podtrzymywanym ładunkiem podczas obsługi podnośnika.
8. Nigdy nie przekraczaj dopuszczalnego udźwigu!
9. Nigdy nie używaj podnośnika przyczepy do podnoszenia przyczepy w celu wykonania prac serwisowych lub wymiany opon.
10. Nigdy nie należy poruszać przyczepą, dopóki podnośnik przyczepy nie zostanie całkowicie wsunięty.
11. Trzymaj dzieci i osoby postronne z dala od miejsca pracy podczas obsługi narzędzia. Nie pozwalaj dzieciom obsługiwać podnośnika.
12. Przeznaczony jest do stosowania na płaskich, równych, twardych powierzchniach, które mogą wytrzymać obciążenie.
13. Nie należy stosować klocków w celu uzyskania dodatkowego prześwitu.
14. W przypadku korzystania z opuszczanej stopy lub opuszczanej nogi przed użyciem podnośnika należy upewnić się, że dołączony sworzeń jest całkowicie wsunięty przez obie strony rury wewnętrznej i rury opuszczanej.
15. Jeśli podnośnik przyczepy jest wyposażony w opuszczaną nogę, nie próbuj jej regulować, gdy na podnośniku znajduje się jakikolwiek ładunek.

Notatka:

1. Podnośnik jest przeznaczony wyłącznie do pionowego ruchu przyczepy.
2. Nie zaleca się szybkiego i ciągłego podnoszenia, aby uniknąć nagrzewania się przekładni i skrócić jej żywotność.

MODEL I PARAMETRY

Model	TJAA-2000B
Pojemność	2000 funtów
Typ uchwytu	Uchwyt montażowy ramy A
Typ korby	Góra -Wiatr
Zakres	5,8-28 cali
Śruba Podróż	14,2 cala
Rozmiar stopy	4,53x2,3" (prostokąt)

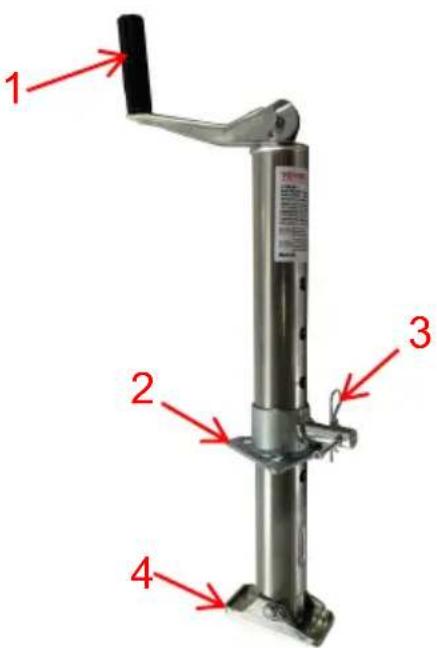

SCHEMAT KONSTRUKCJI

1. Uchwyt 2. Płytka łącząca 3. Kołek zabezpieczający 4. Płytka podnóżka

KOMPONENTY

NIE	Zdjęcie	Nazwa	Iloś
1		Podnośnik	1
2		Instrukcja obsługi	1

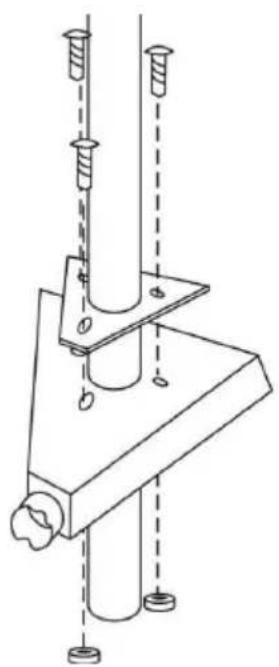

MONTAŻ

1. Podczas montażu podnośnika przyczepy najlepiej jest podłączyć ją do pojazdu holującego, aby mieć pewność, że przyczepa jest bezpieczna.
2. Zamontuj podnośnik w oparciu o rysunek powyżej.
3. Przesuń podnośnik ramy A przez otwór znajdujący się na górze łącznika ramy A.
4. Dopasuj trzy otwory szczelinowe na płycie montażowej podnośnika do trzech otworów w łączniku.
5. Za pomocą trzech śrub i nakrętek (sprzedawanych oddzielnie) mocuj podnośnik ściśle do górnej części łącznika ramy w kształcie litery A. (Regularnie sprawdzaj, czy śruby/nakrętki są solidnie dokręcone.)

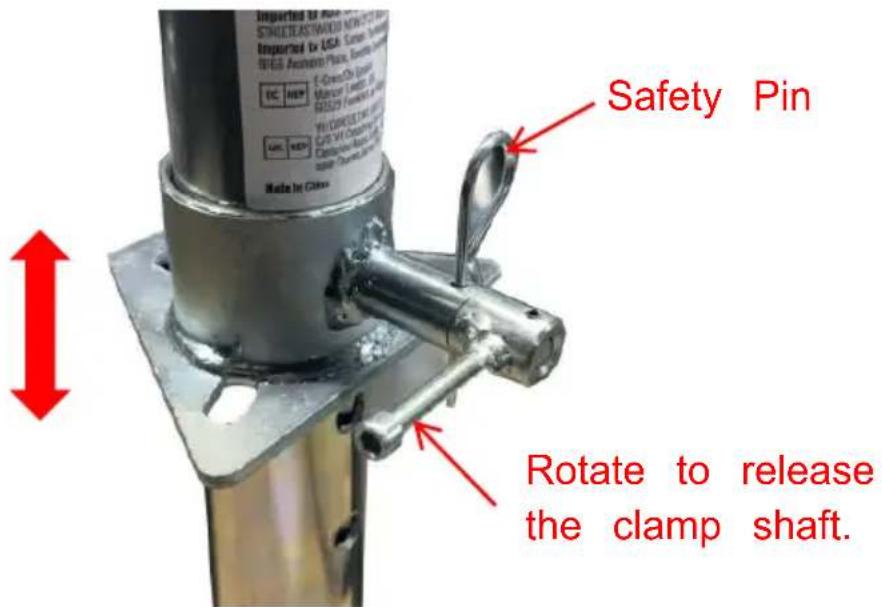

6. Wybierz odpowiednią pozycję otworu w zależności od wzrostu ciała

OSTRZEŻENIE: Upewnij się, że włożyłeś agrafkę!

OPERACJA

1. Aby podnieść, obróć uchwyt zgodnie z ruchem wskazówek zegara.
2. Aby opuścić, przekręć uchwyt przeciwnie do ruchu wskazówek zegara.

KONSERWACJA

1. Okazjonalne czyszczenie łagodnym mydłem i wodą, a także lekkie smarowanie punktów obrotowych olejem, przedłuży optymalną wydajność i wygląd.
2. Sprawdzaj okresowo, czy śruby nie są poluzowane.
3. Przed każdym użyciem należy sprawdzić rury podnośnika i wymienić je, jeśli są wygięte lub uszkodzone.
4. Poniższe zabiegi należy wykonywać przynajmniej raz w roku: Nałóż lekki olej na trzpień śruby. Jeśli ten produkt jest używany w środowisku morskim, przepłucz zespół podnośnika i tuleje słodką wodą i nałóż świeży smar.
