Marke	Vevor
Modell	TJAA-2000B
Produkttyp	A-Rahmen-Wagenheber
Hubkapazität	2000 Pfund (907 kg)
Kurbeltyp	Handkurbel (manuelle Drehung)
Hubbereich	5,8 bis 28 Zoll (14,7 bis 71,1 cm)
Schraubenhub	14,2 Zoll (36 cm)
Fußabmessungen	4,53 x 2,3 Zoll (11,5 x 5,8 cm) rechteckig
Hauptmaterial	Stahl
Verwendungszweck	Vertikale Bewegung des Anhängers, An- und Abkuppeln
Nutzfläche	Eben, horizontal, fest, lasttragend
Montage	Verschraubt an der Kupplung des A-Rahmens (Schrauben und Muttern nicht im Lieferumfang)
Wartung	Reinigung mit milder Seife, Schmierung der Drehpunkte, Überprüfung der Schrauben
Schmierung	Leichtöl auf der Schraubenspindel, mindestens einmal jährlich
Sicherheitsvorkehrungen	Kapazität nicht überschreiten; Anhänger nicht für Wartungsarbeiten anheben; nicht unter die Last stellen; auf ebener Fläche verwenden; Sicherheitsstifte einsetzen
Garantie	Elektronische Garantieurkunde verfügbar auf www.vevor.com/support
Packungsinhalt	1 Wagenheber, 1 Bedienungsanleitung

Häufig gestellte Fragen - TJAA-2000B Vevor

Wie hoch ist die Hubkapazität des Vevor TJAA-2000B Wagenhebers?

Die Hubkapazität beträgt 2000 Pfund (ca. 907 kg). Diese Last niemals überschreiten.

Wie wird der Wagenheber am Anhänger montiert?

Schieben Sie den Wagenheber in das Loch der A-Rahmen-Kupplung, richten Sie die drei Langlöcher der Montageplatte auf die Löcher der Kupplung aus und befestigen Sie ihn mit drei Schrauben und Muttern (separat erhältlich). Stellen Sie sicher, dass Sie den Sicherheitsstift einsetzen.

Kann der Wagenheber zum Anheben des Anhängers beim Reifenwechsel verwendet werden?

Nein, der Wagenheber ist nur für die vertikale Bewegung des Anhängers (An- und Abkuppeln) vorgesehen. Niemals zum Anheben des Anhängers für Wartung oder Reifenwechsel verwenden.

Welche Wartungsarbeiten werden empfohlen?

Reinigen Sie gelegentlich mit milder Seife und Wasser, schmieren Sie die Drehpunkte leicht mit Öl, überprüfen Sie regelmäßig den Sitz der Schrauben und inspizieren Sie die Rohre vor jeder Verwendung. Mindestens einmal jährlich Leichtöl auf die Schraubenspindel auftragen.

Auf welcher Art von Untergrund kann dieser Wagenheber verwendet werden?

Er muss auf einer ebenen, horizontalen und festen Oberfläche verwendet werden, die die Last tragen kann. Verwenden Sie keine Blöcke, um die Bodenfreiheit zu erhöhen.

Wie hebe und senke ich den Anhänger mit diesem Wagenheber?

Drehen Sie den Griff im Uhrzeigersinn zum Heben und gegen den Uhrzeigersinn zum Senken. Schnelles und kontinuierliches Heben wird nicht empfohlen, um eine Überhitzung der Getriebe zu vermeiden.

Was tun, wenn der Wagenheber in Meeresumgebung verwendet wird?

Spülen Sie den gesamten Wagenheber und die Buchsen nach jedem Gebrauch mit Süßwasser ab und tragen Sie neues Schmiermittel auf, um Korrosion zu vermeiden.

Ist der Stützfuß unter Last verstellbar?

Nein, wenn der Wagenheber mit einem Stützfuß ausgestattet ist, versuchen Sie niemals, ihn zu verstellen, wenn eine Last auf dem Wagenheber liegt.

Wie kuppelt man den Anhänger sicher an?

Heben oder nivellieren Sie den Anhänger niemals ohne einen korrekt installierten Stützfuß. Bewegen Sie den Anhänger niemals, bevor der Wagenheber vollständig eingefahren ist. Sichern Sie den Anhänger gegen Wegrollen, bevor Sie den Wagenheber verwenden.

Wo finde ich die Garantieurkunde?

Die elektronische Garantieurkunde ist auf der Website www.vevor.com/support verfügbar. Bewahren Sie das Handbuch zum Nachschlagen auf.

BEDIENUNGSANLEITUNG TJAA-2000B Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

A-RAHMENWAGENHEBER

MODELL: TJAA-2000B

1. Das oben stehende Symbol „WARNUNG“ weist darauf hin, dass ein Service- oder Wartungsvorgang ein Sicherheitsrisiko birgt und zum Tod oder zu schweren Verletzungen führen kann, wenn er nicht innerhalb der in diesem Handbuch festgelegten Parameter durchgeführt wird.
2. Tragen Sie bei Wartungs- oder Instandhaltungsarbeiten am Fahrzeug immer einen Augenschutz. Weitere zu berücksichtigende Sicherheitsausrüstung sind Gehörschutz, Handschuhe und je nach Art der Wartung möglicherweise ein Vollgesichtsschutz.
3. Erlauben Sie niemals jemandem, der mit diesem Produkt nicht vertraut ist, die Installation, Bedienung oder Wartung dieses Produkts.
4. Den Anhänger niemals ohne ordnungsgemäß installierten Fuß anheben oder nivellieren. Unterlage.
5. Betätigen Sie niemals die Stütze oder kuppeln Sie den Anhänger ohne ihn am Wegrollen zu hindern.
6. Üben Sie niemals übermäßige seitliche Kräfte auf die Stütze des Anhängers aus.
7. Erlauben Sie niemals jemandem, einschließlich dem Bediener, während des Wagenheberbetriebs Körperteile unter den Wagenheber oder die getragene Last zu bringen.
8. Die zulässige Tragkraft darf auf keinen Fall überschritten werden!
9. Verwenden Sie niemals einen Anhängerwagenheber, um den Anhänger für Wartungsarbeiten oder zum Reifenwechsel anzuheben.
10. Bewegen Sie den Anhänger niemals, bevor die Stütze vollständig eingefahren ist.
11. Halten Sie Kinder und andere Personen während der Arbeit mit dem Werkzeug vom Arbeitsbereich fern. Erlauben Sie Kindern nicht, den Wagenheber zu bedienen.
12. Es ist für den Einsatz auf flachen, ebenen, harten und tragfähigen Oberflächen vorgesehen.
13. Verwenden Sie keine Blöcke für zusätzliche Bodenfreiheit.
14. Wenn Sie den Fallfuß oder das Fallbein verwenden, achten Sie darauf, dass der mitgelieferte Stift vollständig durch beide Seiten des Innenrohrs und des Fallrohrs eingeführt ist, bevor Sie den Wagenheber verwenden.
15. Wenn der Wagenheber über ein Ausfallende verfügt, versuchen Sie niemals, das Ausfallende einzustellen, wenn auf dem Wagenheber eine Last lastet.

Notiz:

1. Der Wagenheber ist nur zum vertikalen Bewegen des Anhängers vorgesehen.
2. Schnelles und kontinuierliches Anheben wird nicht empfohlen, da sie das Getriebe sonst überhitzen und die Lebensdauer verkürzt.

MODELL UND PARAMETER

Modell	TJAA-2000B
Kapazität	2000 Pfund
Typ der	A-Rahmen-Montagehalterung
Kurbeltyp	Top -Wind
Reichweite	5,8-28 Zoll
Schraube Reise	14,2 Zoll
Fußgröße	4,53 x 2,3 Zoll (Rechteck)

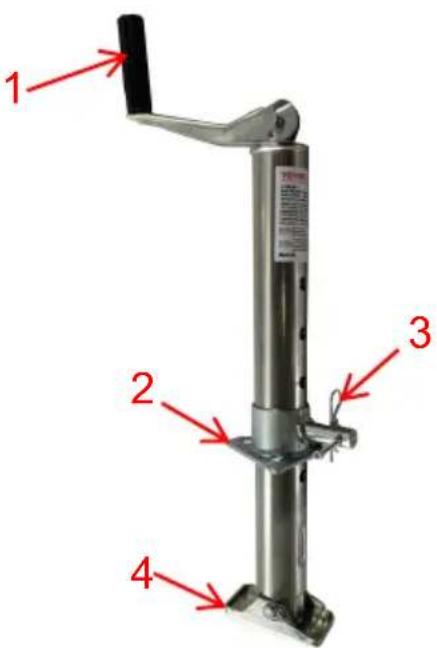

STRUKTURDIAGRAMM

1. Griff 2. Verbindungsplatte 3. Sicherheitsstift 4. Fußplatte

KOMPONENTEN

NEI	Bild	Name	Me
1		Jack	1
2		Bedienungsanleitung	1

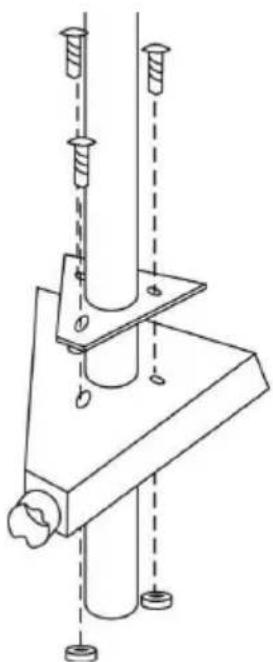

MONTAGE

1. Beim Anbringen einer Anhängerstütze ist es am besten, diese an das Zugfahrzeug anzukoppeln, um die Sicherheit des Anhängers zu gewährleisten.
2. Montieren Sie die Buchse gemäß der oben gezeigten Zeichnung.
3. Schieben Sie den A-Rahmen-Wagenheber durch das Loch oben an der A-Rahmen-Kupplung.
4. Richten Sie die drei Langlöcher auf der Wagenhebermontageplatte den drei Löchern in der Kupplung aus.
5. Mit drei Schrauben und Muttern (separat erhältlich) befestigen Sie den Wagenheber fest an der Oberseite der A-Rahmenkupplung. (Überprüfen Sie regelmäßig, ob die Schrauben/Muttern fest

angezogen sind.)

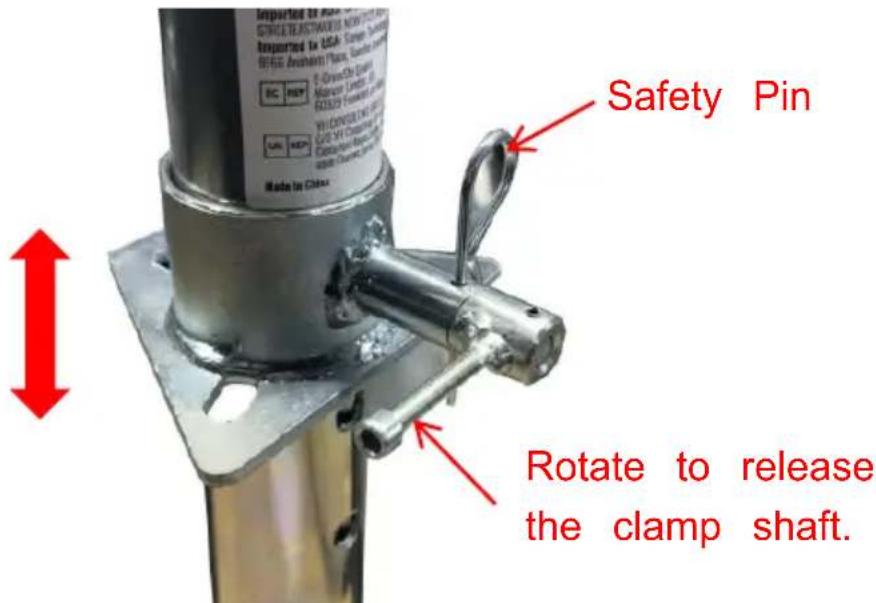

1. Wählen Sie je nach Körpergröße die passende Lochposition aus.

ACHTUNG: Unbedingt den Sicherungsstift einstecken!

BETRIEB

1. Zum Anheben den Griff im Uhrzeigersinn drehen.
2. Zum Absenken den Griff gegen den Uhrzeigersinn drehen.

WARTUNG

1. Gelegentliches Reinigen mit milder Seife und Wasser sowie eine leichte Ölschmierung der Drehpunkte sorgen dafür, dass die Leistung und das Aussehen länger erhalten bleiben.
2. Überprüfen Sie regelmäßig, ob die Schrauben locker sind.
3. Überprüfen Sie vor jedem Gebrauch die Wagenheberrohre und ersetzen Sie sie, wenn sie verbogen oder beschädigt sind.
4. Die folgenden Verfahren sollten mindestens jährlich durchgeführt werden: Tragen Sie ein leichtes Öl auf das Gewinde auf. Wenn dieses Produkt in einer Meeresumgebung verwendet wird, spülen Sie die Wagenheberbaugruppe und die Buchsen mit Süßwasser und tragen Sie frisches Schmiermittel auf.
