TJAA-2000B - Jack Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	TJAA-2000B
Producttype	A-frame krik
Hefvermogen	2000 ponden (907 kg)
Type manivelle	Bovenwinder (handmatige rotatie)
Hefbereik	5,8 tot 28 inch (14,7 tot 71,1 cm)
Schroefslag	14,2 inch (36 cm)
Afmetingen voet	4,53 x 2,3 inch (11,5 x 5,8 cm) rechthoekig
Hoofdmateriaal	Staal
Beoogd gebruik	Verticale beweging van trailer, aan- en afkoppelen
Oppervlak voor gebruik	Vlak, horizontaal, hard, in staat de last te dragen
Montage	Gebout op de koppeling van het A-frame (bouten en moeren niet meegeleverd)
Onderhoud	Reiniging met milde zeep, smering van draaipunten, controle van schroeven
Smering	Lichte olie op de schroefspindel, minstens een keer per jaar
Veiligheidsvoorschriften	Niet overschrijden van de capaciteit; trailer niet heffen voor onderhoud; niet onder de last staan; gebruiken op vlak oppervlak; veiligheidspennen plaatsen
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support
Inhoud van de verpakking	1 krik, 1 gebruikershandleiding

Veelgestelde vragen - TJAA-2000B Vevor

Wat is het hefvermogen van de Vevor TJAA-2000B krik?

Het hefvermogen is 2000 ponden (ongeveer 907 kg). Overschrijd deze belasting nooit.

Hoe installeer ik de krik op de trailer?

Schuif de krik in het gat van de koppeling van het A-frame, lijn de drie sleuven van de montageplaat uit met de gaten van de koppeling, en bevestig met drie bouten en moeren (apart verkrijgbaar). Zorg ervoor dat u de veiligheidspen plaatst.

Kan de krik worden gebruikt om de trailer te heffen bij het wisselen van een band?

Nee, de krik is alleen ontworpen voor de verticale beweging van de trailer (aan- en afkoppelen). Gebruik hem nooit om de trailer te heffen voor onderhoud of het wisselen van een band.

Welke onderhoudsmaatregelen worden aanbevolen?

Reinig af en toe met milde zeep en water, smeer de draaipunten lichtjes met olie, controleer regelmatig het aandraaien van de schroeven en inspecteer de buizen voor elk gebruik. Minstens een keer per jaar lichte olie aanbrengen op de schroefspindel.

Op welk type oppervlak kan deze krik worden gebruikt?

Het moet worden gebruikt op een vlak, horizontaal en hard oppervlak dat de last kan dragen. Gebruik geen blokken om de bodemvrijheid te vergroten.

Hoe hef en laat ik de trailer zakken met deze krik?

Draai de hendel met de klok mee om te heffen en tegen de klok in om te zakken. Snel en continu heffen wordt niet aanbevolen om oververhitting van de tandwielen te voorkomen.

Wat moet ik doen als de krik in een maritieme omgeving wordt gebruikt?

Spoel de hele krik en de bussen na elk gebruik met zoet water en breng opnieuw smeermiddel aan om corrosie te voorkomen.

Is de steunvoet verstelbaar onder belasting?

Nee, als de krik is uitgerust met een steunvoet, probeer deze dan nooit te verstellen wanneer er een last op de krik rust.

Hoe kan ik de trailer veilig aankoppelen?

Heef of nivelleer de trailer nooit zonder een correct geplaatste steunvoet. Verplaats de trailer nooit voordat de krik volledig is ingetrokken. Voorkom dat de trailer wegrolt voordat u de krik gebruikt.

Waar vind ik het garantiecertificaat?

Het elektronische garantiecertificaat is beschikbaar op de website www.vevor.com/support. Bewaar de handleiding voor referentie.

GEBRUIKSAANWIJZING TJAA-2000B Vevor

1. Het bovenstaande symbool "WAARSCHUWING" geeft aan dat een service- of onderhoudsprocedure een veiligheidsrisico met zich meebrengt en tot de dood of ernstig letsel kan leiden als deze niet veilig en binnen de in deze handleiding uiteengezette parameters wordt uitgevoerd.
2. Draag altijd oogbescherming bij het uitvoeren van service of onderhoud aan het voertuig. Andere veiligheidsuitrusting om te overwegen zou gehoorbescherming, handschoenen en mogelijk een volledig gezichtsscherm zijn, afhankelijk van de aard van de service.
3. Laat nooit iemand die niet bekend is met dit product het product installeren, bedienen of onderhouden.
4. Til of nivelleer de aanhanger nooit zonder een correct geïnstalleerd voetsteun kussentje.
5. Draai nooit aan de krik en koppel de aanhanger nooit aan zonder de aanhanger tegen het rollen te houden.
6. Oefen nooit buitensporige zijwaartse krachten uit op de aanhangwagenkrik.
7. Laat nooit iemand, inclusief de bestuurder, lichaamsdelen onder de aanhangwagenkrik of de ondersteunde last steken terwijl de krik in werking is.
8. Overschrijd nooit het draagvermogen!
9. Gebruik nooit een aanhangwagenkrik om de aanhangwagen op te tillen voor onderhoud of het verwisselen van een band.
10. Verplaats de aanhanger nooit voordat de aanhangersteun volledig is ingetrokken.
11. Houd kinderen en omstanders uit de buurt van het werkgebied terwijl u het gereedschap bedient. Laat kinderen de krik niet hanteren.
12. Het is bedoeld voor gebruik op vlakke, harde oppervlakken die een last kunnen dragen.
13. Gebruik geen blokken voor extra bodemvrijheid.
14. Wanneer u de drop foot of drop leg gebruikt, zorg er dan voor dat de meegeleverde pen volledig door beide zijden van de binnenbuis en de drop tube is gestoken voordat u de krik gebruikt.
15. Als de aanhangwagenkrik een uitschuifbare poot heeft, mag u nooit proberen de poot te verstellen als er een last op de krik rust.

Opmerking:

1. De krik is alleen ontworpen voor verticale verplaatsing van de aanhangwagen.
2. Snel en continu heffen wordt afgeraden om oververhitting van de tandwielen te voorkomen en de levensduur te verkorten.

MODEL EN PARAMETERS

Model	TJAA-2000B
C apaciteit	2000 pond
Montage B racket Type	A-frame montagebeugel
Krukastype	Boven -Wind
Bereik	5,8-28 inch
Schroef reizen	14,2 inch
Voetmaat	4,53x2,3" (rechthoek)

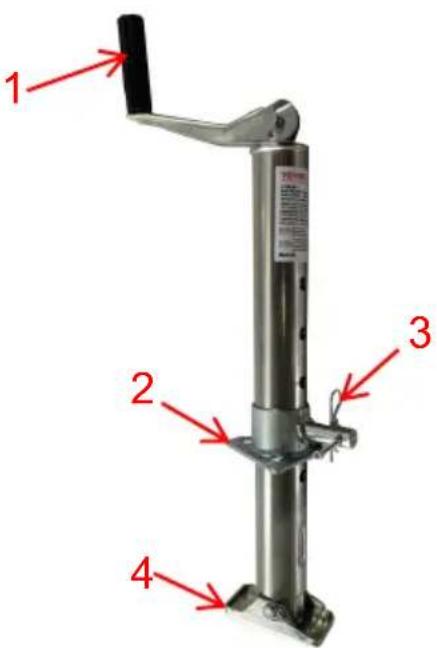

STRUCTUURDIAGRAM

1. Handvat 2. Verbindingsplaat 3. Veiligheidspen 4. Voetplaat

COMPONENTEN

Nee	Afbeelding	Naam	Hoe
1		krik	1
2		Gebruiksaanwijzing	1

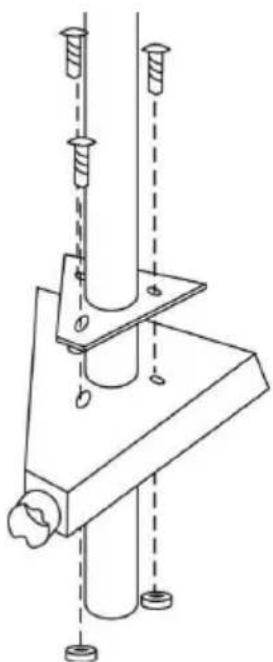

MONTAGE

1. Wanneer u een aanhangwagenkrik monteert, kunt u deze het beste aan het trekkende voertuig koppelen om er zeker van te zijn dat de aanhangwagen stevig staat.
2. Monteer de krik op basis van de tekening hierboven.
3. Schuif de A-frame-krik door het gat boven op de A-frame-koppeling.
4. Lijn de drie sleufgaten op de montageplaat van de krik uit met de gaten in de koppeling.
5. Bevestig met drie bouten en moeren (apart verkrijgbaar) de krik stevig aan de bovenkant van de A-framekoppeling. (Controleer regelmatig of de bouten/moeren goed vastzitten.)

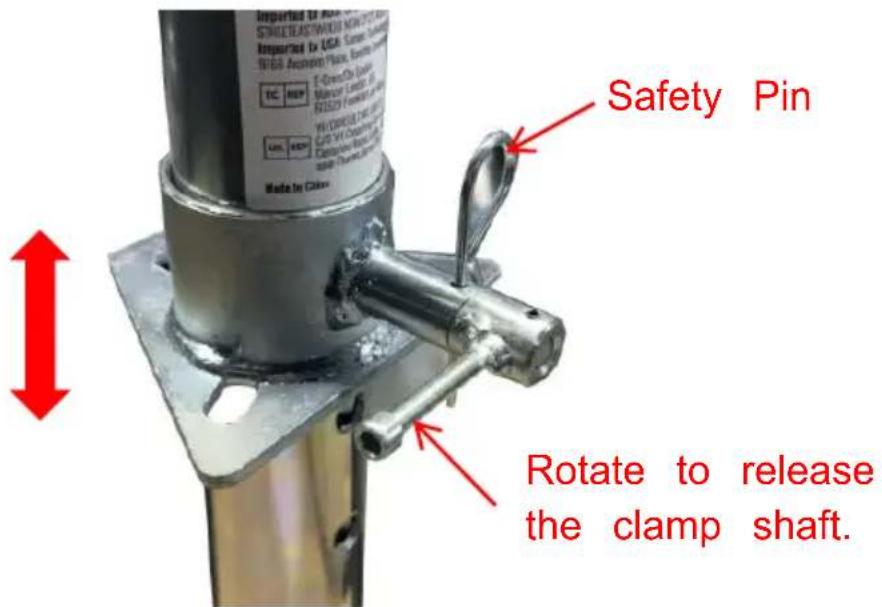

6. Selecteer de juiste positie voor het gat, afhankelijk van de

lichaamslengte.

WAARSCHUWING: Zorg ervoor dat u de veiligheidspen in het stopcontact steekt!

OPERATION

1. Draai de hendel met de klok mee om hem omhoog te brengen.
2. Draai de hendel tegen de klok in om te laten zakken.

ONDERHOUD

1. Door af en toe schoon te maken met milde zeep en water en de draaipunten licht te smeren met olie, blijven de prestaties en het uiterlijk optimaal.
2. Controleer regelmatig of de schroeven loszitten.
3. Controleer voor elk gebruik de krikbuizen en vervang ze als ze verbogen of beschadigd zijn.
4. De volgende procedures dienen minimaal jaarlijks te worden uitgevoerd: Breng een lichte olie aan op de schroefsteel. Als dit product in een maritieme omgeving wordt gebruikt, spoel dan de krikconstructie en bussen met zoet water en breng vers smeermiddel aan.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
