MJ-2000B-DWJ - Jack Vevor - Manual de uso y guía de instrucciones gratis

Marca	Vevor
Modelo	MJ-2000B-DWJ
Tipo de producto	Gato de remolque
Capacidad de elevación	2000 lb (907 kg)
Tipo de montaje	Atornillado
Tipo de manivela	Manivela lateral
Rango de ajuste de altura	12,5 - 22,5 pulgadas
Carrera del tornillo	10 pulgadas
Tamaño de la rueda	5,7 pulgadas
Altura total (posición mínima)	25,2 pulgadas
Material principal	Acero
Rotación pivotante	Sí (tirar del pasador)
Funciones principales	Elevación vertical, giro para almacenamiento
Mantenimiento	Limpieza con jabón suave, lubricación anual del engranaje
Seguridad	No exceder la capacidad, superficie plana, no colocarse debajo de la carga
Piezas incluidas	Gato, manivela, placa de montaje (x2), tornillos/tuercas (x4), manual
Reparabilidad	Lubricación posible, piezas de repuesto disponibles
Garantía	Certificado de garantía electrónico en vevor.com/support

Preguntas frecuentes - MJ-2000B-DWJ Vevor

¿Cómo instalar el gato de remolque MJ-2000B-DWJ?

Monte el gato siguiendo el esquema proporcionado. Fije la placa de montaje con los tornillos y tuercas nylock incluidos. Asegúrese de que el remolque esté asegurado (enganchado al vehículo tractor) durante el montaje. Apriete firmemente todos los tornillos.

¿Cuál es la capacidad de elevación máxima?

La capacidad máxima es de 2000 libras (aproximadamente 907 kg). Nunca exceda esta carga.

¿Cómo girar el gato?

Tire del pasador de tracción, gire el gato a la posición deseada, luego suelte el pasador para que encaje. Realice esta operación solo cuando el remolque esté firmemente sujeto al vehículo.

¿Se puede usar este gato para cambiar un neumático?

No, este gato está diseñado solo para el movimiento vertical del remolque, no para levantar el remolque para mantenimiento o cambio de neumático. Use un gato adecuado.

¿Qué mantenimiento es necesario?

Limpie ocasionalmente con jabón suave y agua. Lubrique los puntos de pivote con aceite ligero. Una vez al año, aplique grasa automotriz en el engranaje interno quitando la tapa. Lubrique también el eje de la rueda.

¿Cómo ajustar la altura del gato?

Gire la manivela en el sentido de las agujas del reloj para elevar el remolque, y en sentido contrario para bajar. La carrera del tornillo es de 10 pulgadas.

¿Cuáles son las instrucciones de seguridad importantes?

Utilice siempre sobre una superficie plana, dura y horizontal. Nunca se coloque debajo de la carga. No exceda la capacidad. No permita que los niños manipulen el gato. Use equipo de protección.

¿Qué hacer si el gato se usa en ambiente marino?

Enjuague todo el gato y los bujes con agua dulce después de cada uso, luego aplique lubricante nuevo para evitar la corrosión.

¿Cuál es el rango de ajuste de altura?

El rango de ajuste es de 12,5 a 22,5 pulgadas (aproximadamente 31,8 a 57,2 cm). La altura total mínima del producto es de 25,2 pulgadas.

¿Dónde encontrar las piezas de repuesto?

Las piezas de repuesto (manivela, placa de montaje, pasador, rueda) están disponibles en Vevor. Consulte el soporte técnico en www.vevor.com/support.

MANUAL DE USUARIO MJ-2000B-DWJ Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

GATO DE REMOLQUE

MODELO: MJ-2000B-DWJ

1. El símbolo de “ADVERTENCIA” que aparece arriba es una señal de que un procedimiento de servicio o mantenimiento implica un riesgo de seguridad y puede causar la muerte o lesiones graves si no se realiza de manera segura y dentro de los parámetros establecidos en este manual.
2. Utilice siempre protección para los ojos al realizar tareas de mantenimiento o servicio en el vehículo. Otros equipos de seguridad que se deben tener en cuenta son la protección auditiva, los guantes y, posiblemente, una pantalla facial completa, según la naturaleza del servicio.
3. Nunca permita que alguien que no esté familiarizado con este producto instale, opere o realice mantenimiento del mismo.
4. Nunca levante ni nivele el remolque sin una plataforma para pies correctamente instalada.
5. Nunca gire el gato ni acople el remolque sin impedir que éste se mueva.
6. Nunca ejerza fuerzas laterales excesivas sobre el gato del remolque.
7. Nunca permita que nadie, incluido el operador, coloque partes del cuerpo debajo del gato del remolque o de la carga soportada durante el funcionamiento del gato.
8. ¡Nunca exceda la capacidad de carga!
9. Nunca use el gato del remolque para levantar el remolque para realizar tareas de mantenimiento o cambiar neumáticos.
10. Nunca mueva el remolque antes de que el gato del remolque esté completamente retraído.
11. Mantenga a los niños y a las personas que se encuentren cerca del área de trabajo mientras utiliza la herramienta. No permita que los niños manipulen el gato.
12. No utilice el gato en lugares donde exista riesgo de incendio o explosión, por ejemplo, en presencia de líquidos, gases o polvos

inflamables. El gato puede generar chispas que pueden encender líquidos, gases o polvos inflamables.

1. Para utilizar en superficies planas, niveladas y duras capaces de soportar carga.
2. No utilice bloques para obtener mayor distancia al suelo.
3. Al utilizar el pie o la pata de caída, asegúrese de que el pasador provisto esté completamente insertado a través de ambos lados del tubo interior y del tubo de caída antes de usar el gato.
4. Si el gato del remolque tiene una pata abatible, nunca intente ajustarla cuando haya alguna carga sobre el gato.

Nota:

1. El gato está diseñado únicamente para el movimiento vertical del remolque.
2. No se recomienda una elevación rápida y continua para evitar el calentamiento del engranaje y reducir la vida útil.

MODELO Y PARÁMETROS

Modelo	MJ-2000B-DWJ
Capacidad	2000 libras
Tipo de soporte de monta	Soporte de montaje atornillable
Tipo de manivela	Viento lateral
Rango	12,5-22,5 "
Viaje de tornillo	10 "
Tamaño de la rueda	5,7"
Altura mínima del product	25,2" (altura total del producto)

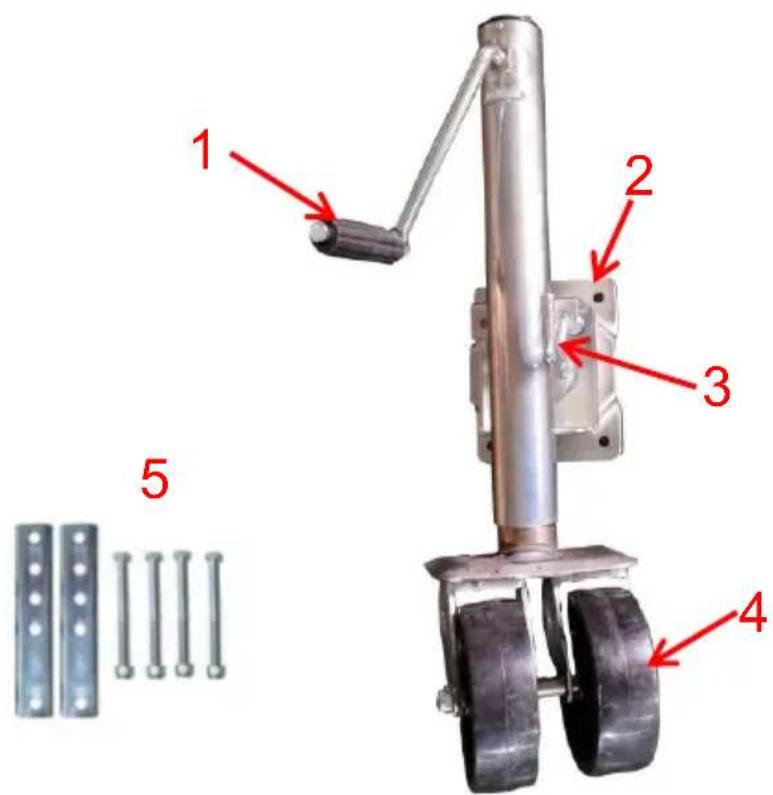

DIAGRAMA DE ESTRUCTURA

1. Mango 2. Placa de conexión 3. Pasador de tracción 4. Rueda 5. Accesorio de montaje

COMPONENTES

No.	Imagen	Nombre	Can
1		Jacobo	1
2		Balancín manual (incluye	1
3		Placa de montaje	2
4		Perno (incluida tuerca)	4
5		Manual de usuario	1

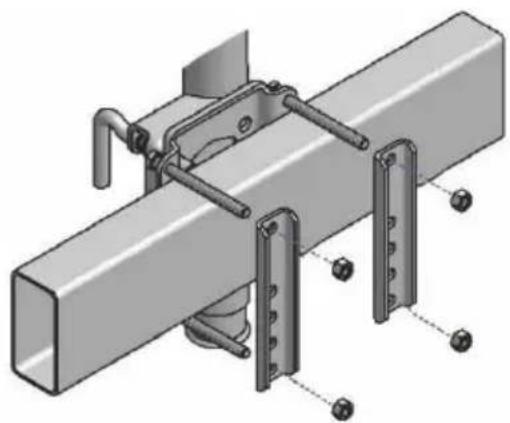

MONTAJE

1. Al montar el gato del remolque, es mejor engancharlo al vehículo remolcador para asegurarse de que el remolque esté seguro.
2. Monte el gato según el dibujo que se muestra arriba.
3. Asegúrese de que los pernos y la tuerca nylock estén bien apretados.
4. (Verifique periódicamente que los pernos y las tuercas nylock estén bien apretados).
5. Después de montar el gato en el remolque, fije el conjunto de la rueda al gato con el perno de fijación provisto.

OPERACIÓN

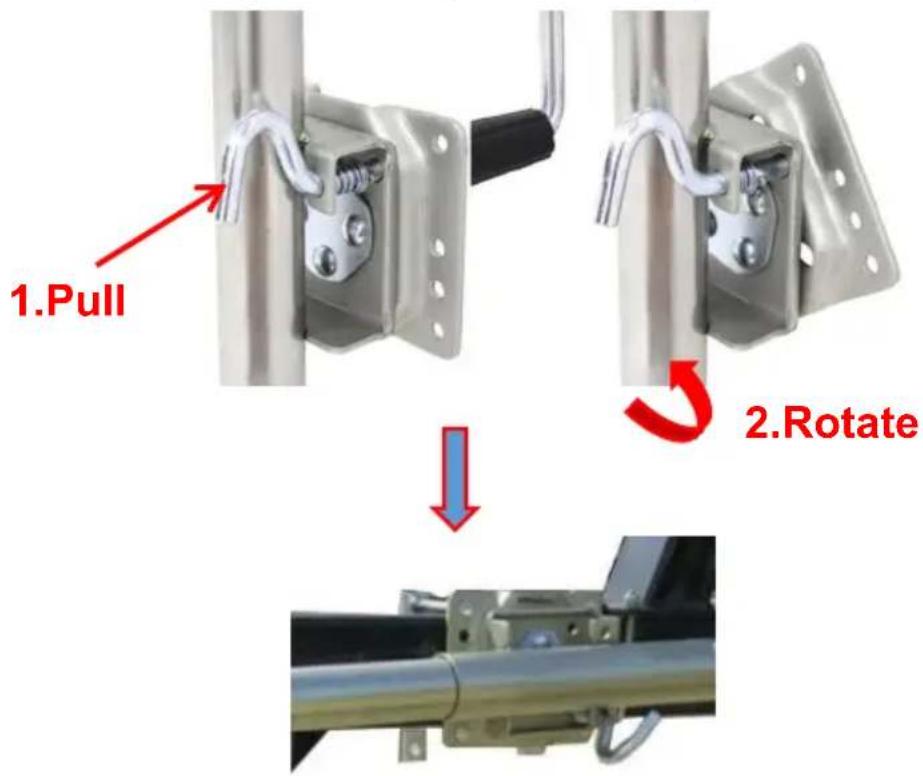

1. Para activar la función giratoria del gato, tire del pasador de tracción y gire el gato a la posición deseada.
2. Gire el gato solo cuando el remolque esté bien sujeto al vehículo

remolcador. Asegúrese de que el pasador de tiro esté correctamente enganchado después de girarlo a la posición deseada.

1. Gire la manija en el sentido de las agujas del reloj para levantar.
2. Gire la manija en sentido antihorario para bajar.

Nota: Recuerde que el gato no debe interferir con el vehículo o remolque al girar o pasar sobre reductores de velocidad, rampas para embarcaciones, etc.

MANTENIMIENTO

1. La limpieza ocasional con agua y jabón suave junto con una ligera lubricación con aceite de los puntos de pivote prolongará el máximo rendimiento y la apariencia.
2. Compruebe periódicamente si los tornillos están flojos.
3. Antes de cada uso, inspeccione los tubos del gato y reemplácelos si están doblados o dañados.

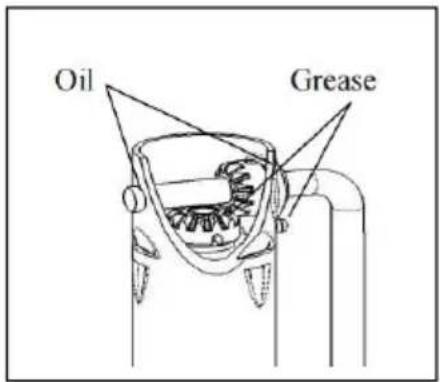

4. Los siguientes procedimientos deben realizarse al menos anualmente:

Los engranajes internos y los bujes del gato deben mantenerse lubricados. Aplique una pequeña cantidad de grasa automotriz en los engranajes

internos quitando la cubierta del gato. Gire la manija del gato para distribuir la grasa de manera uniforme. El conjunto de perno y tuerca del eje de la rueda giratoria también debe lubricarse con aceite liviano. Si este producto se utiliza en un entorno marino, enjuague el conjunto del gato y los bujes con agua dulce y aplique lubricante nuevo.

Soporte técnico y certificado de garantía electrónica www.vevor.com/support
