MJ-2000B-DWJ - Jack Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	MJ-2000B-DWJ
Producttype	Aanhangwagenkrik
Hefvermogen	2000 lb (907 kg)
Montagetype	Geboute
Kruktype	Zijdelingse zwengel
Hoogteverstellingsbereik	12,5 - 22,5 inch
Schroefslag	10 inch
Wielmaat	5,7 inch
Totale hoogte (minimale stand)	25,2 inch
Hoofdmateriaal	Staal
Draaibare rotatie	Ja (pin trekken)
Hoofdfuncties	Verticaal heffen, draaien voor opbergen
Onderhoud	Reinigen met milde zeep, jaarlijks smeren van de tandwielen
Veiligheid	Capaciteit niet overschrijden, vlak oppervlak, niet onder de lading staan
Inbegrepen onderdelen	Krik, zwengel, montageplaat (x2), bouten/moeren (x4), handleiding
Repareerbaarheid	Smeren mogelijk, reserveonderdelen beschikbaar
Garantie	Elektronisch garantiecertificaat op vevor.com/support

Veelgestelde vragen - MJ-2000B-DWJ Vevor

Hoe installeer ik de aanhangwagenkrik MJ-2000B-DWJ?

Monteer de krik volgens het meegeleverde schema. Bevestig de montageplaat met de meegeleverde nylock-bouten en -moeren. Zorg ervoor dat de aanhangwagen is beveiligd (gekoppeld aan het trekkende voertuig) tijdens de montage. Draai alle bouten stevig aan.

Wat is het maximale hefvermogen?

Het maximale hefvermogen is 2000 pond (ongeveer 907 kg). Overschrijd deze belasting nooit.

Hoe draai ik de krik?

Trek de trekpen, draai de krik in de gewenste positie en laat de pen los om deze vast te laten klikken. Voer deze handeling alleen uit als de aanhangwagen stevig aan het voertuig is bevestigd.

Kan ik deze krik gebruiken om een band te wisselen?

Nee, deze krik is alleen ontworpen voor verticale beweging van de aanhangwagen, niet om de aanhangwagen op te tillen voor onderhoud of het wisselen van een band. Gebruik een geschikte krik.

Welk onderhoud is nodig?

Reinig af en toe met milde zeep en water. Smeer de draaipunten met lichte olie. Breng eenmaal per jaar autovet aan op de interne tandwielen door het deksel te verwijderen. Smeer ook de as van het wieltje.

Hoe pas ik de hoogte van de krik aan?

Draai de zwengel met de klok mee om de aanhangwagen te verhogen en tegen de klok in om te verlagen. De schroefslag is 10 inch.

Wat zijn de belangrijke veiligheidsvoorschriften?

Gebruik altijd op een vlak, hard en horizontaal oppervlak. Ga nooit onder de lading staan. Overschrijd de capaciteit niet. Laat kinderen niet met de krik spelen. Draag beschermende uitrusting.

Wat moet ik doen als de krik in een mariene omgeving wordt gebruikt?

Spoel de hele krik en de bussen na elk gebruik met zoet water en breng verse smeermiddel aan om corrosie te voorkomen.

Wat is het hoogteverstellingsbereik?

Het verstellingsbereik is 12,5 tot 22,5 inch (ongeveer 31,8 tot 57,2 cm). De minimale totale hoogte van het product is 25,2 inch.

Waar vind ik reserveonderdelen?

Reserveonderdelen (zwengel, montageplaat, pen, wiel) zijn verkrijgbaar bij Vevor. Raadpleeg de technische ondersteuning op www.vevor.com/support.

GEBRUIKSAANWIJZING MJ-2000B-DWJ Vevor

1. Het bovenstaande symbool “WAARSCHUWING” is een teken dat een service- of onderhoudsprocedure een veiligheidsrisico met zich meebrengt en kan leiden tot de dood of ernstig letsel als deze niet veilig en binnen de in deze handleiding uiteengezette parameters wordt uitgevoerd.
2. Draag altijd oogbescherming bij het uitvoeren van service of onderhoud aan het voertuig. Andere veiligheidsuitrusting om te overwegen zou gehoorbescherming, handschoenen en mogelijk een volledig gezichtsscherm zijn, afhankelijk van de aard van de service.
3. Laat nooit iemand die niet bekend is met dit product het product installeren, bedienen of onderhouden.
4. Til of nivelleer de aanhanger nooit zonder een correct geïnstalleerde voetplaat.
5. Draai nooit aan de krik en koppel de aanhanger nooit aan zonder dat u de aanhanger tegen het rollen houdt.
6. Oefen nooit buitensporige zijwaartse krachten uit op de aanhangwagenkrik.
7. Laat nooit iemand, inclusief de bestuurder, lichaamsdelen onder de aanhangwagenkrik of de ondersteunde last steken terwijl de krik in werking is.
8. Overschrijd nooit het draagvermogen!
9. Gebruik de aanhangwagenkrik nooit om de aanhangwagen op te tillen voor onderhoud of het verwisselen van een band.
10. Verplaats de aanhanger nooit voordat de aanhangersteun volledig is ingetrokken.
11. Houd kinderen en omstanders uit de buurt van het werkgebied terwijl u het gereedschap bedient. Laat kinderen de krik niet hanteren.
12. Gebruik de krik niet als er een risico is op brand of een explosie; bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. De krik kan vonken creëren, die de ontvlambare

vloeistoffen, gassen of stof kunnen ontsteken.

1. Voor gebruik op een vlakke, vlakke, harde ondergrond die een last kan dragen.
2. Gebruik geen blokken voor extra bodemvrijheid. Zorg ervoor dat de pen door de gaten aan beide zijden van de binnenbuis en de drop tube is gestoken voordat u de krik gebruikt.
3. Als de aanhangwagenkrik een uitschuifbare poot heeft, mag u nooit proberen de poot te verstellen als er een last op de krik rust.

Opmerking:

1. De krik is uitsluitend ontworpen voor verticale verplaatsing van de aanhanger.
2. Snel en continu heffen wordt afgeraden om oververhitting van de tandwielen te voorkomen en de levensduur te verkorten.

MODEL EN PARAMETERS

Model	MJ-2000B-DWJ
Capaciteit	2000 pond
Montage B racket Type	Opschroefbare montagebeugel
Krukastype	Zijwind
Bereik	12,5-22,5 "
Schroef reizen	10 "
Wielmaat	5,7"
Minimale producthoogte	25,2" (totale producthoogte)

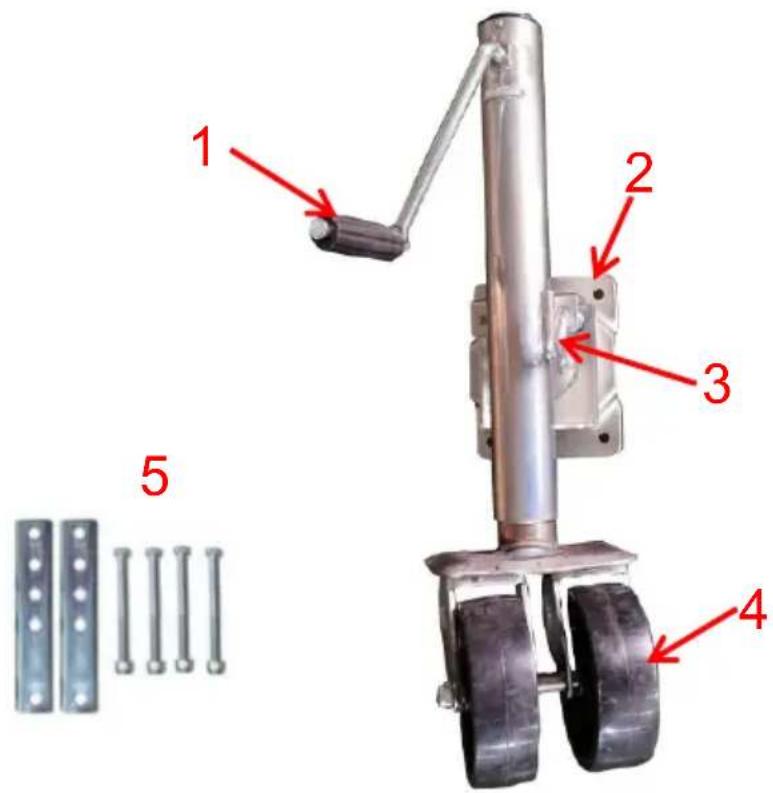

STRUCTUURDIAGRAM

1. Handvat 2. Verbindingsplaat 3. Trekpen 4. Wiel 5. Montage-onderdelen

COMPONENTEN

Nee.	Afbeelding	Naam	Hoe
1	[STHH]	krik	1
2		Handmatige rocker (inclusief	1
3		Montageplaat	2
4		Bout (inclusief moer)	4
5		Gebruiksaanwijzing	1

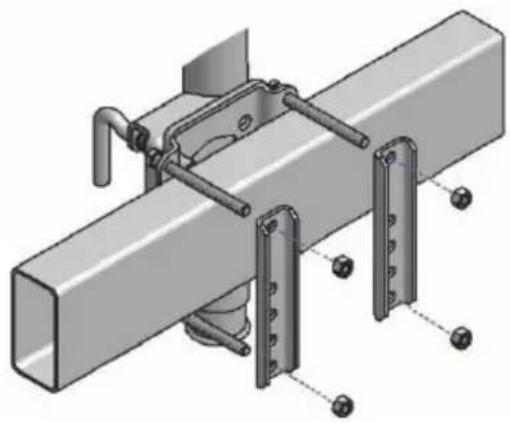

MONTAGE

1. Wanneer u een aanhangwagenkrik monteert, kunt u deze het beste aan het trekkende voertuig koppelen om er zeker van te zijn dat de aanhangwagen stevig staat.
2. Monteer de krik volgens de bovenstaande tekening.
3. Zorg ervoor dat de bouten en de borgmoer goed vastzitten.
4. (Controleer regelmatig of de bouten en borgmoeren goed vastzitten)
5. Nadat de krik op de aanhanger is gemonteerd, bevestigt u de handgreep aan de krik met de meegeleverde boutbevestiging.

BEDIENING

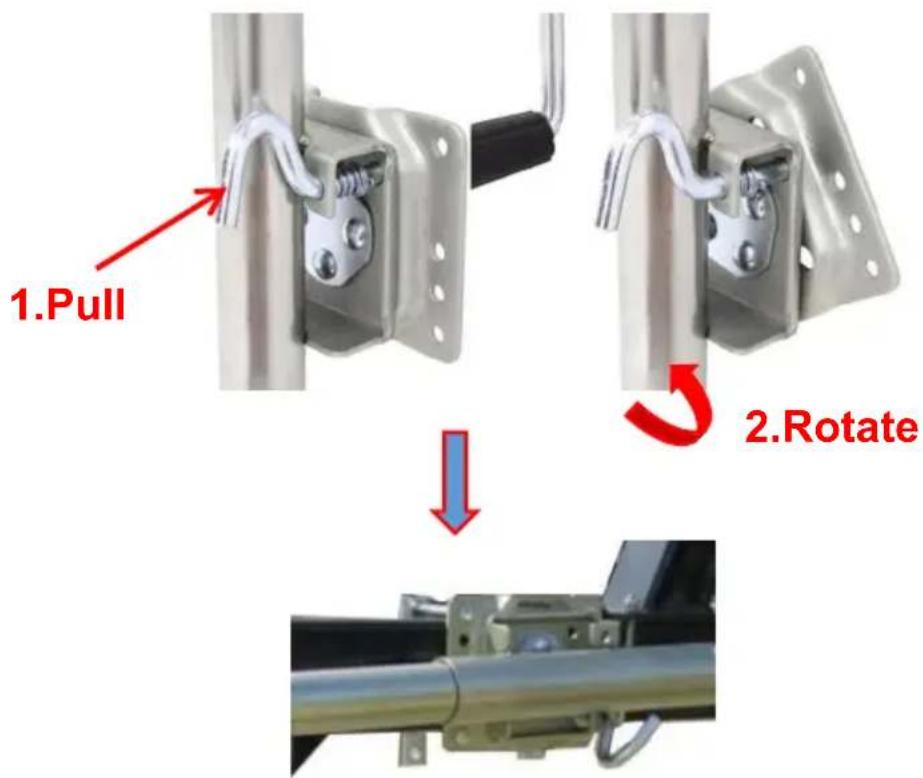

1. Om de draaifunctie op de krik te activeren, trekt u aan de trekpen en draait u de krik in de gewenste positie.
2. Draai de krik alleen als de aanhanger stevig aan een trekvoertuig is bevestigd. Zorg ervoor dat de trekpen goed vastzit nadat u hem in de gewenste positie hebt gedraaid.

1. Draai de hendel met de klok mee om hem omhoog te brengen.
2. Draai de hendel tegen de klok in om te laten zakken.

Let op: Vergeet niet dat de krik het voertuig of de aanhanger niet hindert bij het keren of passeren van verkeersdrempels, botenhellingen enz.

ONDERHOUD

1. Door af en toe schoon te maken met milde zeep en water en de draaipunten licht te smeren met olie, blijven de prestaties en het uiterlijk optimaal.
2. Controleer regelmatig of de schroeven loszitten.
3. Controleer voor elk gebruik de krikbuizen en vervang ze als ze verbogen of beschadigd zijn.
4. De volgende procedures dienen minimaal jaarlijks te worden uitgevoerd:

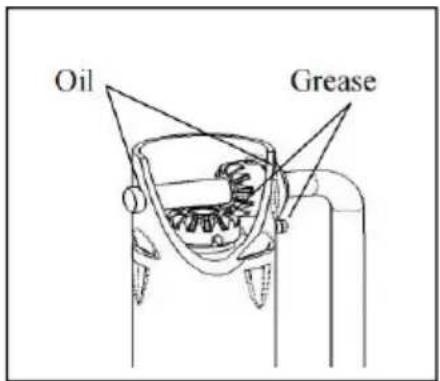

De interne vertanding en bussen van de krik moeten gesmeerd worden gehouden. Breng een kleine hoeveelheid autovet aan op de interne vertanding door de krikkap te verwijderen. Draai de krikhendel om het vet gelijkmatig te verdelen. De asbout en moer van het casterwiel moeten

gesmeerd worden met lichtgewicht olie.

Als dit product in een maritieme omgeving wordt gebruikt, spoelt u de krikconstructie en de bussen met zoet water en brengt u nieuw smeermiddel aan.
