MJ-2000B-DWJ - Jack Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	MJ-2000B-DWJ
Tipo di prodotto	Cricco per rimorchio
Capacità di sollevamento	2000 lb (907 kg)
Tipo di montaggio	Bullonato
Tipo di manovella	Manovella laterale
Gamma di regolazione in altezza	12,5 - 22,5 pollici
Corsa della vite	10 pollici
Dimensione della ruota	5,7 pollici
Altezza totale (posizione minima)	25,2 pollici
Materiale principale	Acciaio
Rotazione pivotante	Sì (tirare il perno)
Funzioni principali	Sollevamento verticale, rotazione per stoccaggio
Manutenzione	Pulizia con sapone neutro, lubrificazione annuale dell'ingranaggio
Sicurezza	Non superare la capacità, superficie piana, non mettersi sotto il carico
Pezzi inclusi	Cricco, manovella, piastra di montaggio (x2), bulloni/dadi (x4), manuale
Riparabilità	Lubrificazione possibile, pezzi di ricambio disponibili
Garanzia	Certificato di garanzia elettronico su vevor.com/support

Domande frequenti - MJ-2000B-DWJ Vevor

Come installare il cricco per rimorchio MJ-2000B-DWJ ?

Montare il cricco seguendo lo schema fornito. Fissare la piastra di montaggio con i bulloni e dadi nylock forniti. Assicurarsi che il rimorchio sia sicuro (agganciato al veicolo trainante) durante il montaggio. Serrare saldamente tutti i bulloni.

Qual è la capacità di sollevamento massima?

La capacità massima è di 2000 libbre (circa 907 kg). Non superare mai questo carico.

Come far ruotare il cricco?

Tirare il perno di trazione, ruotare il cricco nella posizione desiderata, quindi rilasciare il perno per farlo scattare. Eseguire questa operazione solo quando il rimorchio è saldamente attaccato al veicolo.

Si può usare questo cricco per cambiare un pneumatico?

No, questo cricco è progettato solo per il movimento verticale del rimorchio, non per sollevare il rimorchio per manutenzione o cambio pneumatico. Utilizzare un cricco adatto.

Quale manutenzione è necessaria?

Pulire occasionalmente con sapone neutro e acqua. Lubrificare i punti di rotazione con olio leggero. Una volta all'anno, applicare grasso per auto sull'ingranaggio interno rimuovendo il coperchio. Lubrificare anche l'asse della rotella.

Come regolare l'altezza del cricco?

Girare la manovella in senso orario per sollevare il rimorchio, e in senso antiorario per abbassare. La corsa della vite è di 10 pollici.

Quali sono le istruzioni di sicurezza importanti?

Usare sempre su una superficie piana, dura e orizzontale. Non stare mai sotto il carico. Non superare la capacità. Non permettere ai bambini di maneggiare il cricco. Indossare dispositivi di protezione.

Cosa fare se il cricco è utilizzato in ambiente marino?

Sciacquare tutto il cricco e i cuscinetti con acqua dolce dopo ogni utilizzo, quindi applicare un lubrificante fresco per prevenire la corrosione.

Qual è il campo di regolazione in altezza?

Il campo di regolazione è da 12,5 a 22,5 pollici (circa 31,8 a 57,2 cm). L'altezza totale minima del prodotto è di 25,2 pollici.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio (manovella, piastra di montaggio, perno, ruota) sono disponibili presso Vevor. Consultare il supporto tecnico su www.vevor.com/support.

MANUALE UTENTE MJ-2000B-DWJ Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CRICCO PER RIMORCHIO

MODELLO: MJ-2000B-DWJ

1. Il simbolo "ATTENZIONE" sopra riportato indica che una procedura di assistenza o manutenzione comporta un rischio per la sicurezza e può causare morte o lesioni gravi se non eseguita in modo sicuro secondo i parametri stabiliti nel presente manuale.
2. Indossare sempre una protezione per gli occhi quando si esegue un servizio o una manutenzione sul veicolo. Altri dispositivi di sicurezza da considerare sono la protezione dell'udito, i guanti e, possibilmente, una visiera completa, a seconda della natura del servizio.
3. Non consentire mai a chiunque non abbia familiarità con questo prodotto di installarlo, utilizzarlo o eseguirne la manutenzione.
4. Non sollevare o livellare mai il rimorchio senza il poggiapiedi correttamente installato.
5. Non azionare mai il cric o agganciare il rimorchio senza impedirne lo spostamento.
6. Non esercitare mai forze laterali eccessive sul cric del rimorchio.
7. Non consentire mai a nessuno, compreso l'operatore, di posizionare parti del corpo sotto il cric del rimorchio o sotto il carico supportato durante il funzionamento del cric.
8. Non superare mai la capacità di carico!
9. Non utilizzare mai il cric per sollevare il rimorchio a scopo di manutenzione o sostituzione degli pneumatici.
10. Non spostare mai il rimorchio prima che il cric sia completamente retratto.
11. Tenere bambini e astanti lontani dall'area di lavoro mentre si utilizza l'utensile. Non consentire ai bambini di maneggiare il martinetto.
12. Non utilizzare il martinetto in luoghi in cui vi sia il rischio di provocare un incendio o un'esplosione; ad esempio, in presenza di liquidi, gas o polvere infiammabili. Il martinetto può creare scintille, che possono incendiare i liquidi, i gas o la polvere infiammabili.
13. Da utilizzare su superfici piane, livellate e dure in grado di sostenere

carichi.

1. Non utilizzare blocchi per aumentare l'altezza libera dal suolo.
2. Quando si utilizza il piede di caduta o la gamba di caduta, assicurarsi che il perno in dotazione sia completamente inserito attraverso entrambi i lati del tubo interno e del tubo di caduta prima di utilizzare il martinetto.
3. Se il cric del rimorchio è dotato di un piede di sollevamento, non tentare mai di regolarlo quando il cric è carico.

Nota:

1. Il martinetto è progettato esclusivamente per lo spostamento verticale del rimorchio.
2. Si sconsiglia il sollevamento rapido e continuo per evitare il surriscaldamento degli ingranaggi e ridurne la durata utile.

MODELLO E PARAMETRI

Modello	Modello MJ-2000B-DWJ
Capacità	2000 libbre
Tipo di staffa di montagg	Staffa di montaggio imbullonata
Tipo di manovella	Vento laterale
Allineare	12,5-22,5 "
Vite di viaggio	10 "
Dimensioni della ruota	5,7"
Altezza minima del prodot	25,2" (altezza totale del prodotto)

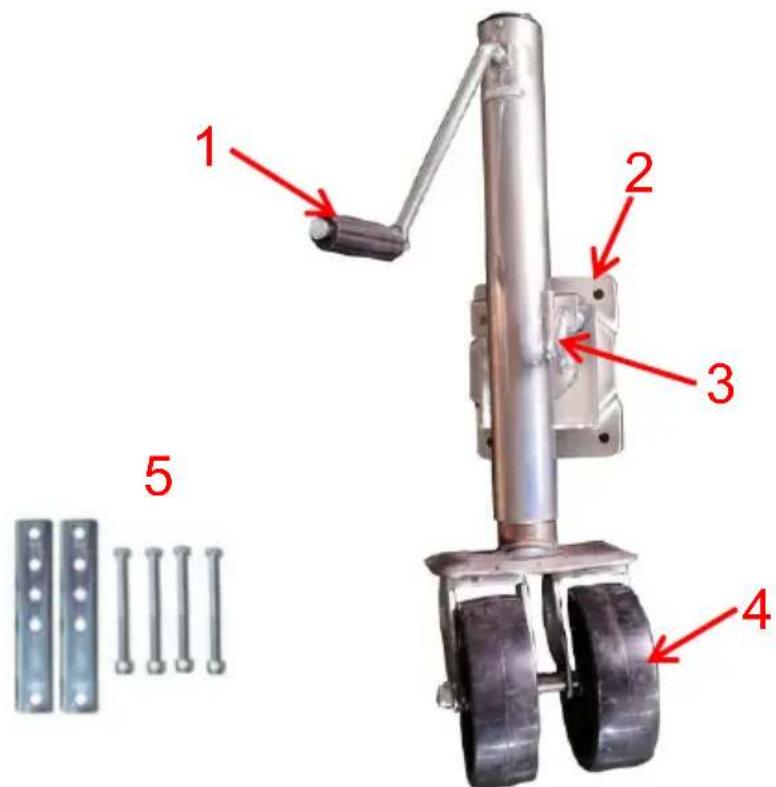

DIAGRAMMA DI STRUTTURA

1. Maniglia 2. Piastra di collegamento 3. Perno di trazione 4. Ruota 5. Raccordi di montaggio

COMPONENTI

NO.	Immagine	Nome	Qua
1		Jack	1
2		Bilanciere manuale (incluso	1
3		Piastra di montaggio	2
4		Bullone (incluso dado)	4
5		Manuale d'uso	1

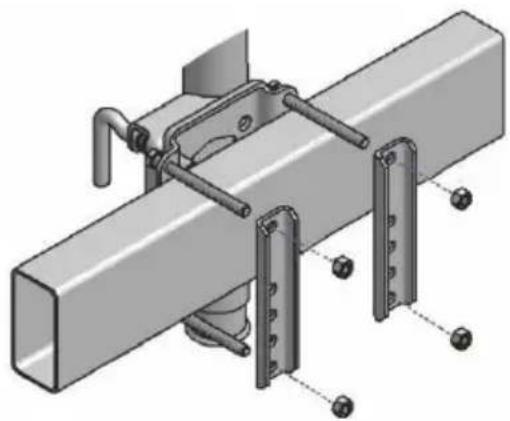

ASSEMBLAGGIO

1. Quando si monta il cric per rimorchio, è meglio agganciarlo al veicolo trainante per assicurarsi che il rimorchio sia fissato saldamente.
2. Montare il martinetto in base al disegno mostrato sopra.
3. Assicurarsi che i bulloni e il dado autobloccante siano serrati saldamente.
4. (Controllare regolarmente che i bulloni e i dadi autobloccanti siano ben serrati.)
5. Dopo aver montato il cric sul rimorchio, fissare il gruppo maniglia cric con il bullone di fissaggio in dotazione.

OPERAZIONE

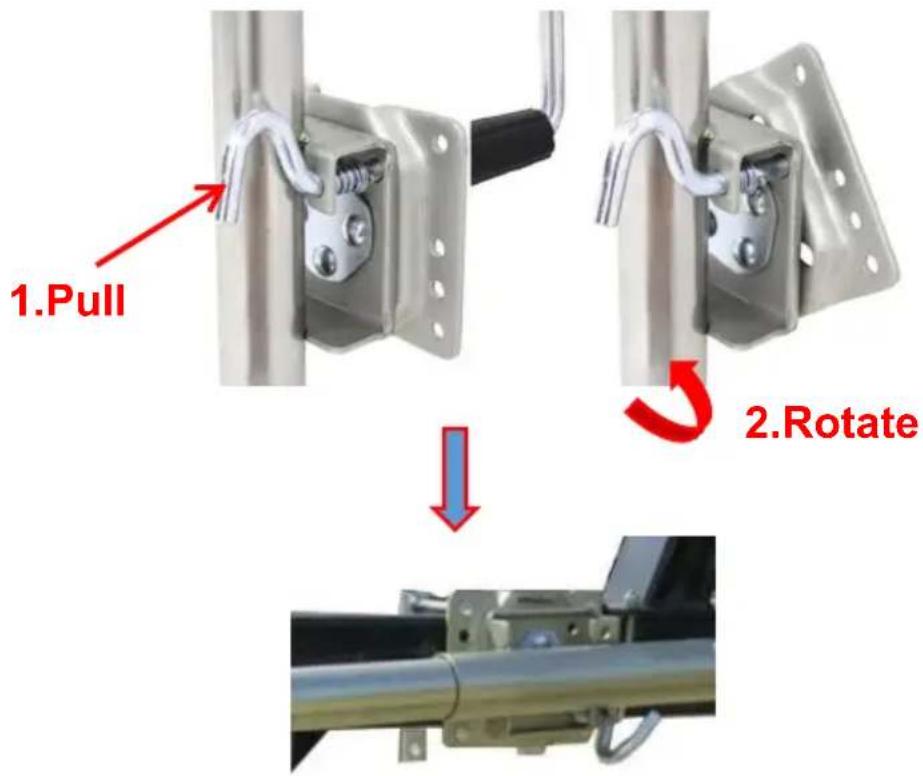

1. Per attivare la funzione girevole del martinetto, tirare il perno di trazione e ruotare il martinetto nella posizione desiderata.
2. Ruotare il martinetto solo quando il rimorchio è saldamente fissato al veicolo di traino. Assicurarsi che il perno di trazione sia

correttamente innestato dopo averlo ruotato nella posizione desiderata.

1. Per sollevare, girare la maniglia in senso orario.
2. Per abbassare, girare la maniglia in senso antiorario.

Nota: ricordare che il cric non deve interferire con il veicolo o il rimorchio durante le svolte o il superamento di dossi rallentatori, rampe per barche ecc.

MANUTENZIONE

1. Una pulizia occasionale con acqua e sapone neutro, insieme a una leggera lubrificazione con olio dei punti di snodo, ne prolungherà le prestazioni ottimali e l'aspetto.
2. Controllare periodicamente che le viti non siano allentate.
3. Prima di ogni utilizzo, ispezionare i tubi del martinetto e sostituirli se piegati o danneggiati.

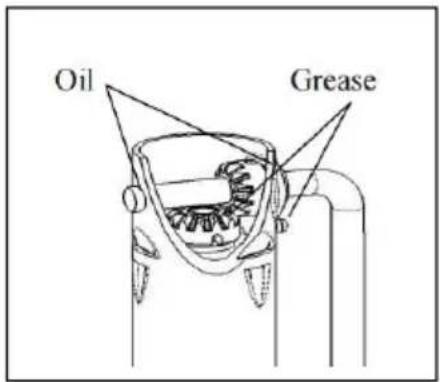

4. Le seguenti procedure devono essere eseguite almeno una volta all'anno:

L'ingranaggio interno e le boccole del martinetto devono essere lubrificati. Applicare una piccola quantità di grasso per auto all'ingranaggio interno

rimuovendo il coperchio del martinetto. Ruotare la maniglia del martinetto per distribuire uniformemente il grasso. Anche il gruppo bullone e dado dell'assale della ruota orientabile deve essere lubrificato con olio leggero. Se il prodotto viene utilizzato in ambiente marino, lavare il gruppo martinetto e le boccole con acqua dolce e applicare lubrificante fresco.
