TJD-12000SP-F - Jack Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Gato de remolque para soldar directamente
Marca	Vevor
Modelo	TJD-12000SP-F
Capacidad	12 000 libras (5443 kg)
Tipo de soporte	Soldadura directa
Tipo de manivela	Lateral
Recorrido de tornillo	12,6 pulgadas (320 mm)
Recorrido de pata	6,7 pulgadas (170 mm)
Distancia entre centros de agujeros de fijación	3,35 pulgadas (85 mm)
Dimensiones de la base	8 x 8,1 pulgadas (203 x 206 mm), rectangular
Material	Acero
Uso	Movimiento vertical de remolques, enganche
Componentes incluidos	Gato, manivela (con perno/tuerca/arandela), manual de usuario
Montaje	Soldadura realizada por un soldador certificado, soldadura en ángulo de 3/16" en toda la longitud
Mantenimiento	Limpieza con jabón suave y agua, lubricación de pivotes, engrase anual del engranaje interno
Seguridad	No exceder la capacidad, usar en superficie plana y dura, no levantar una rueda, mantener alejado de personas

Preguntas frecuentes - TJD-12000SP-F Vevor

¿Cuál es la capacidad de elevación del gato Vevor TJD-12000SP-F?

La capacidad máxima es de 12 000 libras (aproximadamente 5443 kg). Nunca exceda esta carga.

¿Cómo montar este gato en mi remolque?

El montaje requiere soldadura directa al chasis del remolque. La soldadura debe ser realizada por un soldador certificado con una soldadura en ángulo de 3/16" en toda la longitud de contacto. Verifique que el gato no interfiera con los cables eléctricos o el enganche.

¿Cómo usar la pata de fuerza ajustable?

Para ajustar la pata, desenganche el pasador girándolo, coloque la base sobre la placa para controlar el retorno, mueva la pata a la posición deseada, luego vuelva a enganchar el pasador verificando que esté completamente insertado sin espacio libre.

¿Cuáles son las precauciones de seguridad esenciales?

Use el gato únicamente en una superficie plana, horizontal y dura. Nunca exceda la capacidad. No coloque ninguna parte del cuerpo debajo del gato o la carga. Mantenga a los niños alejados. Evite fuerzas laterales excesivas. No levante el remolque para cambiar una rueda.

¿Cómo mantener el gato Vevor TJD-12000SP-F?

Limpie ocasionalmente con jabón suave y agua. Lubrique ligeramente los puntos de pivote con aceite. Verifique regularmente el apriete de los tornillos. Antes de cada uso, inspeccione los tubos para detectar deformaciones. Al menos una vez al año, engrase el engranaje interno con grasa automotriz.

¿Se puede usar este gato para levantar el remolque al cambiar un neumático?

No. Este gato está diseñado únicamente para el movimiento vertical del remolque (enganche/desenganche). No debe usarse para levantar el remolque para mantenimiento o cambio de neumático.

¿Cuáles son los componentes incluidos con el gato?

La entrega incluye el gato, una manivela (con perno, tuerca y arandela), y el manual de usuario.

¿Debe lubricarse el gato antes del primer uso?

Se recomienda verificar la lubricación de fábrica. Si es necesario, aplique una capa ligera de aceite en los pivotes. El engranaje interno debe engrasarse anualmente, no necesariamente antes del primer uso.

¿Cuál es el tamaño de la base de soporte?

La base mide 8 x 8,1 pulgadas (203 x 206 mm) de forma rectangular.

¿Puedo usar este gato en un ambiente marino?

Sí, pero se requiere un mantenimiento reforzado: enjuague todo el gato y los bujes con agua dulce después de cada uso, luego aplique lubricante nuevo para evitar la corrosión.

MANUAL DE USUARIO TJD-12000SP-F Vevor

GATO DE SOLDADURA DIRECTA

MODELO: TJD-12000SP-F

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

GATO DE SOLDADURA DIRECTA

MODELO: TJD-12000SP-F

1. El símbolo de “ADVERTENCIA” que aparece arriba es una señal de que un procedimiento de servicio o mantenimiento implica un riesgo de seguridad y puede causar la muerte o lesiones graves si no se realiza de manera segura y dentro de los parámetros establecidos en este manual.
2. Utilice siempre protección para los ojos al realizar tareas de mantenimiento o servicio en el vehículo. Otros equipos de seguridad que se deben tener en cuenta son la protección auditiva, los guantes y, posiblemente, una pantalla facial completa, según la naturaleza del servicio.
3. Nunca permita que alguien que no esté familiarizado con este producto instale, opere o realice mantenimiento del mismo.
4. Nunca levante ni nivele el remolque sin una plataforma para pies correctamente instalada.
5. Nunca gire el gato ni acople el remolque sin impedir que éste se mueva.
6. Nunca ejerza fuerzas laterales excesivas sobre el gato del remolque.
7. Nunca permita que nadie, incluido el operador, coloque partes del cuerpo debajo del gato del remolque o de la carga soportada durante el funcionamiento del gato.
8. ¡Nunca exceda la capacidad de carga!
9. Nunca use el gato del remolque para levantar el remolque para realizar tareas de mantenimiento o cambiar neumáticos.
10. Nunca mueva el remolque antes de que el gato del remolque esté completamente retraído.
11. Mantenga a los niños y a las personas que se encuentren cerca del área de trabajo mientras utiliza la herramienta. No permita que los niños manipulen el gato.
12. No utilice el gato en lugares donde exista riesgo de incendio o explosión, por ejemplo, en presencia de líquidos, gases o polvos

inflamables. El gato puede generar chispas que pueden encender líquidos, gases o polvos inflamables.

1. Para utilizar en superficies planas, niveladas y duras capaces de soportar carga.
2. No utilice bloques para obtener mayor distancia al suelo.
3. Al utilizar el pie o la pata de caída, asegúrese de que el pasador provisto esté completamente insertado a través de ambos lados del tubo interior y del tubo de caída antes de usar el gato.
4. Si el gato del remolque tiene una pata abatible, nunca intente ajustarla cuando haya alguna carga sobre el gato.

Nota:

1. El gato está diseñado únicamente para el movimiento vertical del remolque.
2. No se recomienda una elevación rápida y continua para evitar el calentamiento del engranaje y reducir la vida útil.

MODELO Y PARÁMETROS

Modelo	TJD-12000SP-F
Capacidad	12000 libras
Tipo de soporte de	Soldadura directa
Tipo de manivela	Viento lateral
Viaje de tornillo	12,6 "
Viaje con piernas	6,7 "
La distancia entre los dos agujeros en la	3,35 "
Tamaño del pie	8x8,1" (rectángulo)

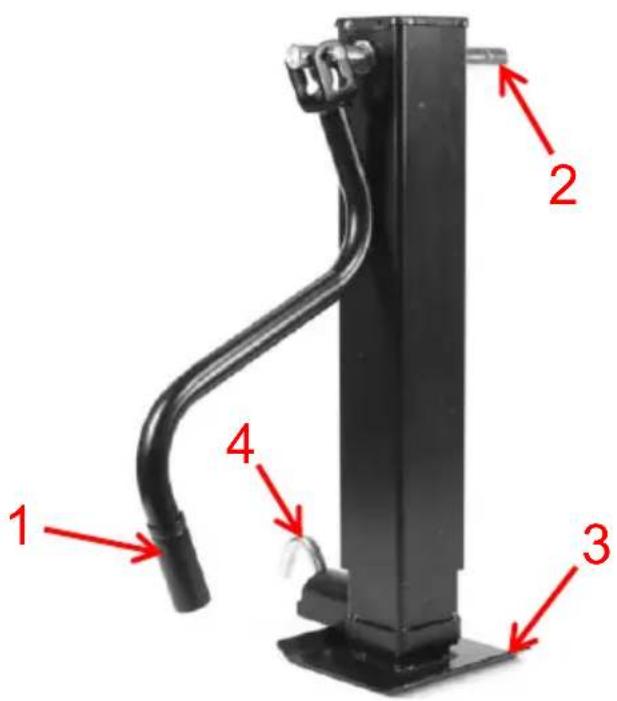

DIAGRAMA DE ESTRUCTURA

1. Mango
2. Eje de rotación
3. Placa de pie 20. Pasador

COMPONENTES

No.	Imagen	Nombre	Can
1		Jacobo	1
2		Balancín manual (incluye	1
3		Manual de usuario	1

ENSAMBLAJE

1. Al montar el gato del remolque, es mejor engancharlo al vehículo remolcador para asegurarse de que el remolque esté seguro.

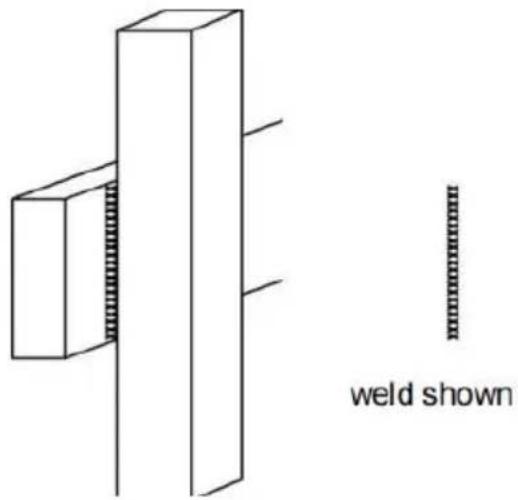

2. Monte el gato según el dibujo que se muestra. Toda la soldadura debe ser realizada por un soldador certificado.
3. Coloque el gato en la ubicación adecuada para la aplicación del remolque.
4. Suelde toda la longitud del gato donde se une al bastidor del remolque con una soldadura de filete de 3/16".
5. Después de montar el gato en el remolque, fije el conjunto de rueda al gato con el perno de fijación provisto.

Nota: Verifique que el gato no interfiera con los cables de las luces del remolque ni con el acoplador.

OPERACIÓN

1. ADVERTENCIA: La pata abatible se retrae muy rápidamente.
2. Verifique que el gato no esté soportando carga.
3. Si la pata de caída está extendida, el operador debe colocar el pie en la placa del pie para controlar el retorno de la pata de caída.
4. Desenganche el pasador de la pata abatible girándolo a la posición desenganchada.
5. Utilizando el pie, mueva con cuidado la pata de descarga hasta la posición deseada.
6. Enganche el pasador de la pata abatible girándolo a la posición acoplada y dentro del orificio de ajuste deseado.
7. Verifique que el pasador de la pata abatible esté completamente insertado en el gato verificando que no haya espacio entre el pasador de la pata abatible y la carcasa. Si el operador ve espacio, debe ajustar la pata abatible para asentar completamente el pasador en la ubicación del orificio.
8. Puede ser necesario lubricar el conjunto del pasador de la pata abatible, como se describe en la sección de mantenimiento.
9. Si no puede colocar completamente el pasador, no utilice el gato.

MANTENIMIENTO

1. La limpieza ocasional con agua y jabón suave, junto con una ligera lubricación con aceite de los puntos de pivote, prolongará el máximo rendimiento y la apariencia.
2. Compruebe periódicamente si los tornillos están flojos.
3. Antes de cada uso, inspeccione los tubos del gato y reemplácelos si están doblados o dañados.
4. Los siguientes procedimientos deben realizarse al menos

anualmente:

Los engranajes internos y los bujes del gato deben mantenerse lubricados. Aplique una pequeña cantidad de grasa automotriz en los engranajes internos quitando la cubierta del gato. Gire la manija del gato para distribuir la grasa de manera uniforme. Si este producto se utiliza en entorno marino, enjuague el conjunto del gato y los bujes con agua y aplique lubricante nuevo.

Soporte técnico y certificado de garantía electrónica www.vevor.com/support
