TJD-12000SP-F - Jack Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Direkt aufschweißbarer Anhängerheber
Marke	Vevor
Modell	TJD-12000SP-F
Kapazität	12.000 Pfund (5443 kg)
Montageart	Direktschweißen
Kurbeltyp	Seitenkurbel
Hubspindel	12,6 Zoll (320 mm)
Hub der Stütze	6,7 Zoll (170 mm)
Bohrungsabstand	3,35 Zoll (85 mm)
Fußabmessungen	8 x 8,1 Zoll (203 x 206 mm), rechteckig
Material	Stahl
Verwendung	Vertikale Bewegung von Anhängern, Ankuppeln
Enthaltene Teile	Heber, Kurbel (mit Bolzen/Mutter/Dichtung), Bedienungsanleitung
Montage	Schweißen durch einen zertifizierten Schweißer, 3/16\" Kehlnaht über die gesamte Länge
Wartung	Reinigung mit milder Seife und Wasser, Schmierung der Gelenke, jährliches Fetten des Innengetriebes
Sicherheit	Kapazität nicht überschreiten, auf ebener und harter Oberfläche verwenden, kein Rad anheben, von Personen fernhalten

Häufig gestellte Fragen - TJD-12000SP-F Vevor

Was ist die Hubkapazität des Vevor TJD-12000SP-F Hebers?

Die maximale Kapazität beträgt 12.000 Pfund (ca. 5443 kg). Diese Last niemals überschreiten.

Wie montiere ich diesen Heber an meinem Anhänger?

Die Montage erfordert eine direkte Schweißung am Anhängergestell. Die Schweißung muss von einem zertifizierten Schweißer mit einer 3/16" Kehlnaht über die gesamte Kontaktlänge durchgeführt werden. Stellen Sie sicher, dass der Heber nicht mit Stromkabeln oder der Anhängerkupplung kollidiert.

Wie verwende ich die verstellbare Stütze?

Um die Stütze einzustellen, den Stift durch Drehen lösen, den Fuß auf die Platte setzen, um die Rückkehr zu kontrollieren, die Stütze in die gewünschte Position bewegen, dann den Stift wieder einsetzen und sicherstellen, dass er vollständig eingesteckt ist, ohne Spiel.

Was sind die wesentlichen Sicherheitsvorkehrungen?

Verwenden Sie den Heber nur auf einer ebenen, horizontalen und harten Oberfläche. Überschreiten Sie niemals die Kapazität. Platzieren Sie keine Körperteile unter dem Heber oder der Last. Halten Sie Kinder fern. Vermeiden Sie übermäßige seitliche Kräfte. Heben Sie den Anhänger nicht zum Reifenwechsel an.

Wie warte ich den Vevor TJD-12000SP-F Heber?

Reinigen Sie gelegentlich mit milder Seife und Wasser. Schmieren Sie die Gelenkpunkte leicht mit Öl. Überprüfen Sie regelmäßig den Sitz der Schrauben. Vor jeder Verwendung die Rohre auf Verformungen prüfen. Mindestens einmal jährlich das Innengetriebe mit Autofett schmieren.

Kann dieser Heber zum Anheben des Anhängers beim Reifenwechsel verwendet werden?

Nein. Dieser Heber ist nur für die vertikale Bewegung des Anhängers (An- und Abkuppeln) ausgelegt. Er darf nicht zum Anheben des Anhängers für Wartung oder Reifenwechsel verwendet werden.

Welche Komponenten werden mit dem Heber geliefert?

Die Lieferung umfasst den Heber, eine Kurbel (mit Bolzen, Mutter und Dichtung) und die Bedienungsanleitung.

Muss der Heber vor der ersten Verwendung geschmiert werden?

Es wird empfohlen, die Werkschmierung zu überprüfen. Falls nötig, eine leichte Ölschicht auf die Gelenke auftragen. Das Innengetriebe sollte jährlich gefettet werden, nicht unbedingt vor der ersten Verwendung.

Welche Größe hat der Stützfuß?

Der Fuß misst 8 x 8,1 Zoll (203 x 206 mm) in rechteckiger Form.

Kann ich diesen Heber in einer Meeresumgebung verwenden?

Ja, aber verstärkte Wartung ist erforderlich: Spülen Sie den gesamten Heber und die Buchsen nach jedem Gebrauch mit Frischwasser und tragen Sie neues Schmiermittel auf, um Korrosion zu vermeiden.

BEDIENUNGSANLEITUNG TJD-12000SP-F Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

DIREKTER ANSCHWEISSWAGENHEBER

MODELL: TJD-12000SP-F

1. Das oben stehende Symbol „WARNUNG“ weist darauf hin, dass ein

Service- oder Wartungsvorgang ein Sicherheitsrisiko birgt und zum Tod oder zu schweren Verletzungen führen kann, wenn er nicht ordnungsgemäß und innerhalb der in diesem Handbuch festgelegten Parameter durchgeführt wird.

1. Tragen Sie bei Wartungs- oder Instandhaltungsarbeiten am Fahrzeug immer einen Augenschutz. Weitere zu berücksichtigende Sicherheitsausrüstung sind Gehörschutz, Handschuhe und je nach Art der Wartung möglicherweise ein Vollgesichtsschutz.
2. Erlauben Sie niemals jemandem, der mit diesem Produkt nicht vertraut ist, die Installation, Bedienung oder Wartung dieses Produkts.
3. Heben Sie den Anhänger niemals an oder nivellieren Sie ihn, ohne dass eine ordnungsgemäß installierte Fußplatte vorhanden ist.
4. Betätigen Sie niemals die Stütze oder kuppeln Sie den Anhänger, ohne ihn am Wegrollen zu hindern.
5. Üben Sie niemals übermäßige seitliche Kräfte auf die Stütze des Anhängers aus.
6. während des Wagenheberbetriebs Körperteile unter den Wagenheber oder die getragene Last zu bringen.
7. Die zulässige Tragkraft darf auf keinen Fall überschritten werden!
8. Verwenden Sie niemals einen Anhängerheber, um den Anhänger für Wartungsarbeiten oder zum Reifenwechsel anzuheben.
9. Bewegen Sie den Anhänger niemals, bevor die Stütze vollständig eingefahren ist.
10. Halten Sie Kinder und andere Personen während der Arbeit mit dem Werkzeug vom Arbeitsbereich fern. Erlauben Sie Kindern nicht, den Wagenheber zu bedienen.
11. Verwenden Sie den Wagenheber nicht, wenn die Gefahr eines Brandes oder einer Explosion besteht, z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Der Wagenheber kann

Funken erzeugen, die brennbare Flüssigkeiten, Gase oder Staub entzünden können.

1. Zur Verwendung auf flachen, ebenen, harten und tragfähigen Flächen.
2. Verwenden Sie keine Blöcke für zusätzliche Bodenfreiheit.
3. Wenn Sie den Fallfuß oder das Fallbein verwenden, stellen Sie sicher, dass der mitgelieferte Stift vollständig durch beide Seiten des Innenrohrs und des Fallrohrs eingeführt ist, bevor Sie den Wagenheber verwenden.
4. Wenn der Wagenheber über ein Ausfallende verfügt, versuchen Sie niemals, das Ausfallende einzustellen, wenn auf dem Wagenheber eine Last lastet.

Notiz:

1. Der Wagenheber ist nur für die vertikale Bewegung des Anhängers ausgelegt.
2. Schnelles und kontinuierliches Anheben wird nicht empfohlen, da sie das Getriebe sonst überhitzen und die Lebensdauer verkürzt.

MODELL UND PARAMETER

Modell	TJD-12000SP-F
Kapazität	12000 Pfund
Typ der	Direktes Aufschweißen
Kurbeltyp	Seitenwind
Schraube Reise	12,6 "
Drop - Leg - Federwe	6,7 "
Der Abstand zwischen den beiden Löchern ir	3,35 "
Fußgröße	8x8,1" (Rechteck)
Minimale Produkthöhe	27,87" (Gesamtprodukthöhe)

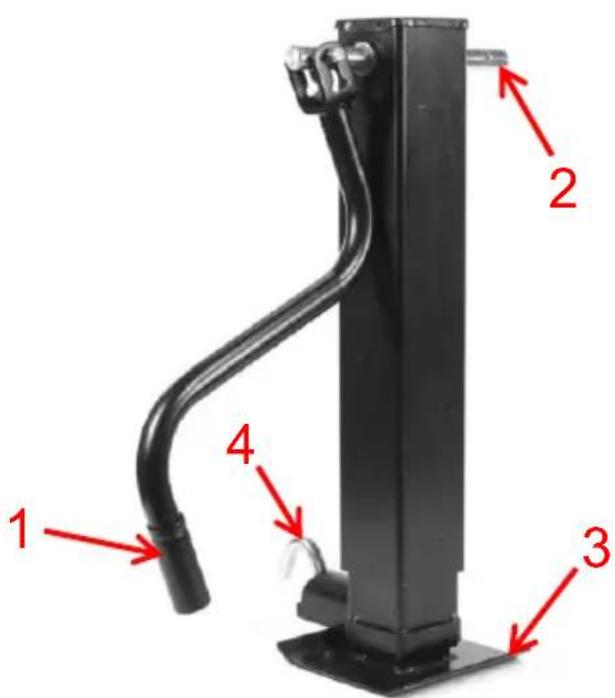

STRUKTURDIAGRAMM

1. Handhaben

10. Rotationsachse

1. Fußplatte
2. Stift

KOMPONENTEN

NEI	Bild	Name	Men
1		Jack	1
2		Handwippe (inkl.	1
3	[XBGY][4HMT]	Bedienungsanleitung	1

MONTAGE

1. Beim Anbringen einer Anhängerstütze ist es am besten, diese an das Zugfahrzeug anzukoppeln, um die Sicherheit des Anhängers zu gewährleisten.

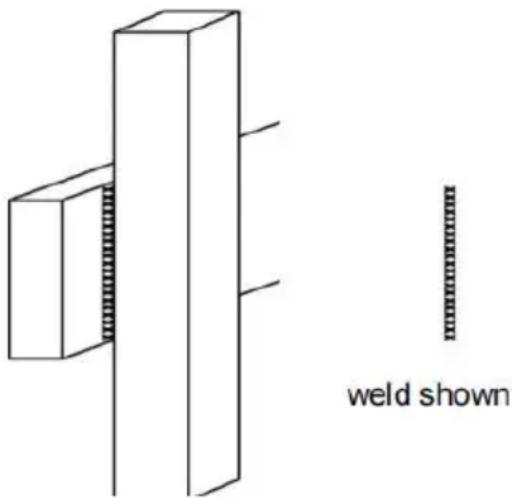

2. Den Wagenheber gemäß der gezeigten Zeichnung montieren. Alle Schweißarbeiten müssen von einem zertifizierten Schweißer durchgeführt werden.
3. Platzieren Sie den Wagenheber für den Anhängerbetrieb an der richtigen Stelle.
4. Schweißen Sie den Wagenheber auf seiner gesamten Länge dort,

wo er auf den Anhängerrahmen trifft, mit einer 3/16-Zoll-Kehlnaht.

1. Nachdem der Wagenheber am Anhänger montiert ist, befestigen Sie die Griffbaugruppe mit dem mitgelieferten Bolzenverschluss am Wagenheber.

Hinweis: Stellen Sie sicher, dass der Wagenheber nicht mit den Lichtkabeln oder der Kupplung des Anhängers in Konflikt gerät.

BETRIEB

1. WARNUNG: Das Fallbein fährt sehr schnell ein.
2. Stellen Sie sicher, dass der Wagenheber keine Last trägt.
3. Wenn das Fallbein ausgefahren ist, sollte der Bediener seinen Fuß auf die Fußplatte stellen, um die Rückkehr des Fallbeins zu kontrollieren.
4. Lösen Sie den Fallbeinstift, indem Sie ihn in die gelöste Position drehen.
5. Bewegen Sie das Fallbein vorsichtig mit dem Fuß in die gewünschte Position.
6. Aktivieren Sie den Fallbeinstift, indem Sie ihn in die aktivierte Position und in das gewünschte Einstellloch drehen.
7. Überprüfen Sie, ob der Fallbeinstift vollständig in den Heber eingesetzt ist, indem Sie darauf achten, dass zwischen Fallbeinstift und Gehäuse kein Spiel besteht. Wenn der Bediener ein Spiel feststellt, muss er das Fallbein so einstellen, dass der Stift vollständig in der Bohrung sitzt.
8. Es kann erforderlich sein, die Fallbeinstiftbaugruppe zu schmieren, wie im Wartungsabschnitt beschrieben.
9. Wenn Sie den Stift nicht vollständig einsetzen können, verwenden Sie den Wagenheber nicht.

WARTUNG

1. Gelegentliches Reinigen mit milder Seife und Wasser sowie eine leichte Ölschmierung der Drehpunkte verlängern die Spitzenleistung und das Erscheinungsbild.
2. Überprüfen Sie regelmäßig, ob die Schrauben locker sind.
3. Überprüfen Sie vor jedem Gebrauch die Wagenheberrohre und ersetzen Sie sie, wenn sie verbogen oder beschädigt sind.
4. Die folgenden Verfahren sollten mindestens jährlich durchgeführt werden:

Das Innengetriebe und die Buchsen des Wagenhebers müssen geschmiert werden. Tragen Sie eine kleine Menge Autofett auf das Innengetriebe auf, indem Sie die Wagenheberabdeckung entfernen. Drehen Sie den Wagenhebergriff, um das Fett gleichmäßig zu verteilen. Wenn dieses Produkt in einer Meeresumgebung verwendet wird, spülen Sie die Wagenheberbaugruppe und die Buchsen mit Süßwasser und tragen Sie frisches Schmiermittel auf.
